基于STM32单片机智能通风换气系统温湿度烟雾报警蓝牙设计24-358

24-358、STM32智能通风换气系统-LCD1602-DS18B20-DHT11-MQ135-风扇-声光-蓝牙+继电器控制风扇设计+烟雾控制风扇设计+温湿度超标蜂鸣器报警设计

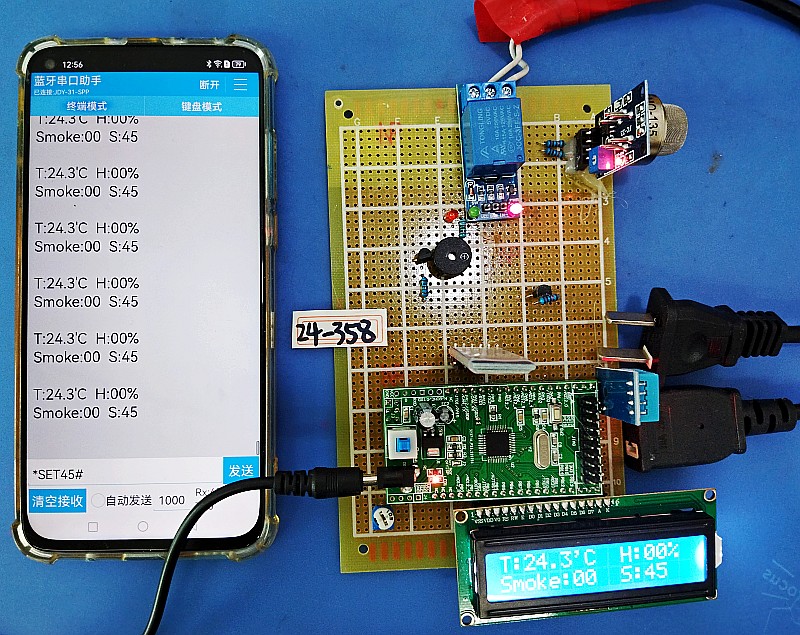

本设计由STM32F103C8T6单片机核心板电路+LCD1602液晶显示电路+DS18B20温度检测电路+DHT11湿度检测电路+烟雾检测电路+风扇控制电路+声光报警电路+蓝牙模块电路组成。

1、LCD1602液晶实时显示温度、湿度和烟雾浓度和烟雾阈值。

2、当温度超过一定值（调试决定），则继电器闭合（即模拟风扇启动），否则继电器断开（即模拟风扇不转）。继电器外接插座线。

3、如果烟雾浓度超过阈值，则不管温湿度如何，则声光报警。如果烟雾浓度超过阈值，则风扇也启动。

4、系统将液晶显示的数据实时上传到手机蓝牙串口助手APP。

5、通过手机APP可以设置烟雾阈值。

6、液晶显示的温度和湿度超标（具体值调试决定）就声光报警

温度 38 湿度 75

*SET45#     //设置烟雾阈值为45
