FPGA数字IC刷题58道Verilog题解代码及视频讲解【FPGA探索者】【同步/异步FIFO】【跨时钟】

牛客 Verilog 刷题入门篇1~24 + 进阶篇1~34 题解代码，所有代码均能通过测试，配合视频讲解效果更佳。为避免内容冗余，本文只给出代码，部分题目给出必要说明。

很多题目本身出题有些问题，着重理解题目，没必要钻牛角尖。

本文作者：FPGA探索者

目录

视频讲解合集

FPGA数字IC刷题Verilog讲解
https://space.bilibili.com/507257163/channel/collectiondetail?sid=260755

刷题链接点击转到
https://www.nowcoder.com/exam/oj?tab=Verilog%E7%AF%87&topicId=302&fromPut=pc_zh_s_1540795715

入门篇1~24题

VL1 四选一多路器

讲解视频：FPGA数字IC牛客Verilog刷题01-四选一多路器

解法一 三目运算符

使用assign连续赋值语句 + 三目运算符 ? :

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output [1:0]mux_out
);
//*************code***********//

assign mux_out = (sel == 2'b00) ? d3 : ((sel == 2'b01) ? d2 : (sel == 2'b10) ? d1 : d0);

//*************code***********//
endmodule

解法二 case语句

使用always过程赋值语句 + case语句

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output [1:0]mux_out
);
//*************code***********//

reg [1:0] mux_out_reg;
always @ (*)
begin
    case(sel)
        2'b00:mux_out_reg = d3;
        2'b01:mux_out_reg = d2;
        2'b10:mux_out_reg = d1;
        2'b11:mux_out_reg = d0;
        default : mux_out_reg = d0;
    endcase
end

assign mux_out = mux_out_reg;

//*************code***********//
endmodule

三目运算符?:

d = c ? a : b;

其中，a、b、c均可以是表达式也可以是变量等，等效于if…else语句。if…else只能在always语句描述中使用，所以有时候为了在描述组合逻辑时，一般就用?:来实现这种条件判断效果。

case语句

case(表达式)
条件分支1: xxx;
条件分支2: xxx;
...
条件分支n: xxx;
缺省default: xxx;
endcase

case的使用注意点：

（1）要在always块里使用，如果是用always块描述组合逻辑，注意括号里的敏感变量列表都是电平触发，并且赋值时都要用阻塞赋值“=”；

（2）always块里的变量必须声明成reg类型，当然声明成reg类型不代表一定会综合成寄存器，只是语法要求always块里要这样；

（3）always块描述组合逻辑时，用*可以代表所有always块内敏感信号；

（4）分支条件要写全，最好补齐default缺省条件，不然在组合逻辑中可能会由于条件不全导致出现锁存器Latch；

VL2 异步复位的串联T触发器

讲解视频：02-异步复位的串联T触发器

注意 T 触发器的概念，来 1 翻转，来 0 保持。
注意理解同步复位和异步复位。
联发科数字IC简答题（9）——异步复位同步释放问题

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module Tff_2 (
  input wire data, clk, rst,
  output reg q
);

// 1. 复位
//2. T触发器，D触发器
//*************code***********//
reg q1;
always @ (posedge clk or negedge rst)
begin
    if(!rst) begin
        q1 <= 1'b0;
    end
    else begin
        if( data )
            q1 <= ~q1;
        else
            q1 <= q1;
    end
end

always @ (posedge clk or negedge rst)
begin
    if(!rst) begin
        q <= 1'b0;
    end
    else begin
        if( q1 )
            q <= ~q;
        else
            q <= q;
    end
end

//*************code***********//
endmodule

VL3 奇偶校验（实际上应该是奇偶检测）

讲解视频：03-奇偶校验

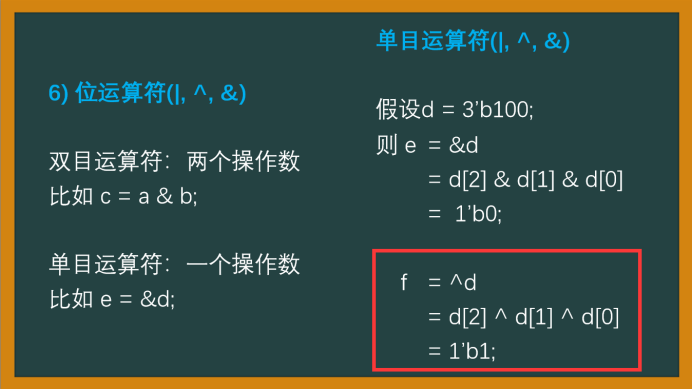

实际上这里做的是奇偶检测，如果是奇数个 1 则结果为 1，使用单目运算符 ^ 即可。

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module odd_sel(
  input [31:0] bus,
  input sel,
  output check
);
//*************code***********//
wire check_tmp;

// 单目运算符
assign check_tmp = ^bus;
//  assign check = (sel == 1'b1) ? check_tmp : ~check_tmp;

reg check_reg;
always @ (*) begin
    if(sel) begin
        check_reg = check_tmp;
    end
    else begin
        check_reg = ~check_tmp;
    end
end

assign check = check_reg;

//*************code***********//
endmodule

VL4 移位运算与乘法

讲解视频：04-移位拼接乘法

FSM 有限状态机思想，计数值就是状态。
注意在第一次获得数据的时候进行暂存。

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module multi_sel(
  input [7:0]d ,
  input clk,
  input rst,
  output reg input_grant,
  output reg [10:0]out
);
//*************code***********//
reg [1:0] count;    // 0 1 2 3
always @ (posedge clk or negedge rst)
begin
    if(~rst) begin
        count <= 2'b0;
    end
    else begin
        count <= count + 1'b1;
    end
end

// FSM 有限状态机思想，计数值就是状态
reg [7:0] d_reg;
always @ (posedge clk or negedge rst)
begin
    if(~rst) begin
        out <= 11'b0;
        input_grant <= 1'b0;
        d_reg <= 8'b0;
    end
    else begin
        case( count )
            2'b00 : begin
                out <= d;
                d_reg <= d;
                input_grant <= 1'b1;
            end
            2'b01 : begin
                out <= d_reg + {d_reg, 1'b0};    // *1 + *2
                input_grant <= 1'b0;
            end
            2'b10 : begin
                out <= d_reg + {d_reg, 1'b0} + {d_reg, 2'b0};
                input_grant <= 1'b0;
            end
            2'b11 : begin
                out <= {d_reg, 3'b0};
                input_grant <= 1'b0;
            end
            default : begin
                out <= d;
                input_grant <= 1'b0;
            end
        endcase
    end
end
//*************code***********//
endmodule

VL5 位拆分与运算

讲解视频05-位拆分与运算

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module data_cal(
  input clk,
  input rst,
  input [15:0]d,
  input [1:0]sel,
  output [4:0]out, // wire
  output validout // wire
);
//*************code***********//
reg [15:0] d_reg;
wire [3:0] d0;
wire [3:0] d1;
wire [3:0] d2;
wire [3:0] d3;
assign d0 = d_reg[3:0];
assign d1 = d_reg[7:4];
assign d2 = d_reg[11:8];
assign d3 = d_reg[15:12];

reg [4:0] out_reg;
reg validout_reg;
always @ (posedge clk or negedge rst)
    begin
        if( ~rst ) begin
            out_reg <= 5'b0;
            validout_reg <= 1'b0;
            d_reg <= 16'b0;
        end
        else begin
            case( sel )
                2'b00 : begin
                    d_reg <= d;
                    out_reg <= 5'b0;
                    validout_reg <= 1'b0;
                end
                2'b01 : begin
                    d_reg <= d_reg;
                    out_reg <= d_reg[3:0] + d_reg[7:4];// d0 + d1;
                    validout_reg <= 1'b1;
                end
                 2'b10 : begin
                     d_reg <= d_reg;
                    out_reg <= d0 + d2;
                    validout_reg <= 1'b1;
                end
                 2'b11 : begin
                     d_reg <= d_reg;
                    out_reg <= d0 + d3;
                    validout_reg <= 1'b1;
                end
                default : begin
                    out_reg <= 5'b0;
                    validout_reg <= 1'b0;
                end
            endcase
        end
    end

assign out = out_reg;
assign validout = validout_reg;

//*************code***********//
endmodule

VL6 多功能数据处理器

讲解视频：06-多功能数据处理器

题解 | Verilog刷题解析及对应笔试面试注意点【6-9】（涉及==和===、for展开问题等）

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module data_select(
	input clk,
	input rst_n,
	input signed[7:0]a,
	input signed[7:0]b,
	input [1:0]select,
	output reg signed [8:0]c
);

always @ (posedge clk or negedge rst_n)
begin
    if( ~rst_n ) begin
        c <= 9'b0;
    end
    else begin
        case ( select )
            2'b00 : begin
                c <= {a[7], a};
            end
            2'b01 : begin
                c <= {b[7], b};
            end
            2'b10 : begin
                c <= {a[7], a} + {b[7], b};
            end
            2'b11 : begin
                c <= {a[7], a} - {b[7], b};
            end
            default : begin
                c <= 9'b0;
            end
        endcase
    end
end

endmodule

VL7 求两个数的差值

讲解视频：07-if…else

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module data_minus(
	input clk,
	input rst_n,
	input [7:0]a,
	input [7:0]b,
	output  reg [8:0]c
);

always @ (posedge clk or negedge rst_n)
begin
    if( ~rst_n ) begin
        c <= 8'b0;
    end
    else begin
        if( a > b ) begin
            c <= a - b;
        end
        else begin
            c <= b - a;
        end
    end
end

endmodule

VL8 使用generate…for语句简化代码

讲解视频：08-generate_for和for

分别给出generate…for和for的代码，可以对比不同点。

使用generate…for

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module gen_for_module(
    input [7:0] data_in,
    output [7:0] data_out
);

// 1. 必须使用 genvar 声明循环变量
// begin后面必须起个名字
genvar ii;
generate for(ii = 0; ii < 8; ii = ii+1)
    begin : aaa_i
        assign data_out[ii] = data_in[7-ii];
    end
endgenerate

endmodule

使用for

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module gen_for_module(
    input [7:0] data_in,
    output [7:0] data_out
);

// 2. for
integer i;
reg [7:0] dout_reg;
always @ (*) begin
    for(i = 0; i < 8; i = i+1) begin
        dout_reg[i] = data_in[7-i];
    end
end

assign data_out = dout_reg;
endmodule

VL9 使用子模块实现三输入数的大小比较

讲解视频：09-子模块例化

解法一 使用时序逻辑子模块

需要调用3个模块，这里很多同学可能疑惑为什么用3个而不是2个。

第一个模块：比较 T 时刻的 a 和 b，T+1 时刻出来 tmp1；
第二个模块：比较 T 时刻的 a 和 c，T+1 时刻出来 tmp2；
第三个模块：比较 T+1 时刻的 tmp1 和 tmp2，T+2 时刻出来 d；

如果只用2个子模块，那么 T 时刻比较 a 和 b 得到 tmp1，再比较 tmp1 和 c 的时候是 T+1 时刻的 c 和 T+1 时刻的 tmp1，而 tmp1 代表的是 T 时刻 a 和 b 的较小值，所以这时候比较的 T 时刻的 a、b 和 T+1 时刻的 c，显然不符合要求。

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module main_mod(
	input clk,
	input rst_n,
	input [7:0]a,
	input [7:0]b,
	input [7:0]c,
	output [7:0]d
);

// T 时刻的 a 和 b，T+1 时刻出来 tmp1
wire [7:0] tmp1;    // a b 的最小值
child_mod U0(
    .clk      ( clk ),
    .rst_n    ( rst_n ),
    .a        ( a ),
    .b        ( b ),
    .d        ( tmp1 )
);

// T 时刻的 a 和 c，T+1 时刻出来 tmp2
wire [7:0] tmp2;    // a c 的最小值
child_mod U1(
    .clk      ( clk ),
    .rst_n    ( rst_n ),
    .a        ( a ),
    .b        ( c ),
    .d        ( tmp2 )
);

// T+1 时刻的 tmp1 和 tmp2，T+2 时刻出来 d
child_mod U2(
    .clk      ( clk ),
    .rst_n    ( rst_n ),
    .a        ( tmp1 ),
    .b        ( tmp2 ),
    .d        ( d )
);

endmodule

// 子模块
module child_mod(
    input clk,
    input rst_n,
    input [7:0]a,
    input [7:0]b,
    output [7:0]d
);

reg [7:0] d_reg;
always @ (posedge clk or negedge rst_n)
begin
    if( ~rst_n ) begin
        d_reg <= 8'b0;
    end
    else begin
        if( a > b )
            d_reg <= b;
        else
            d_reg <= a;
    end
end
assign d = d_reg;

endmodule

解法二 使用组合逻辑子模块，需要打两拍

组合逻辑的子模块，就不存在时序逻辑中的延时问题，所以调用的时候用2个子模块就可以完成3个数的比较，为了符合时序波形的要求，多打一拍。

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module main_mod(
	input clk,
	input rst_n,
	input [7:0]a,
	input [7:0]b,
	input [7:0]c,

	output [7:0]d
);

wire [7:0] tmp1;    // a b 的最小值
child_mod U0(
    .a        ( a ),
    .b        ( b ),

    .d        ( tmp1 )
);

wire [7:0] tmp2;    // a c 的最小值
child_mod U1(
    .a        ( tmp1 ),
    .b        ( c ),

    .d        ( tmp2 )
);

reg [7:0] d_reg;
reg [7:0] d_reg2;
always @ (posedge clk or negedge rst_n)
    begin
        if( ~rst_n ) begin
            d_reg <= 8'b0;
            d_reg2 <= 8'b0;
        end
        else begin
            d_reg <= tmp2;
            d_reg2 <= d_reg;
        end
    end

assign d = d_reg2;

endmodule

module child_mod(
    input [7:0]a,
    input [7:0]b,

    output [7:0]d
);

assign d = (a>b) ? b : a;

endmodule

VL10 使用函数实现数据大小端转换

讲解视频：10-函数与任务function和task

题解 | Verilog刷题解析【10】function和task的使用、相关笔试题

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module function_mod(
  input clk,
  input rst_n,

	input [3:0]a,
	input [3:0]b,

	output [3:0]c,
	output [3:0]d
);

/*
function <返回值的类型或范围>函数名;
     <端口说明语句>
     <变量类型说明语句>
   begin
     <语句>
  end
endfunction
*/
function [3:0] begin_end;
    input [3:0] data_in;
    begin
        begin_end[0] = data_in[3];
        begin_end[1] = data_in[2];
        begin_end[2] = data_in[1];
        begin_end[3] = data_in[0];
    end
endfunction

assign c = begin_end(a);
assign d = begin_end(b);

endmodule

VL11 4位数值比较器电路

讲解视频：11~20-组合逻辑优先编码

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module comparator_4(
  input  [3:0]    A   	,
  input  [3:0]    B   	,
  output  wire    Y2    , //A>B
  output  wire    Y1    , //A=B
  output  wire    Y0      //A<B
);

assign Y2 = (A[3]>B[3]) | ((A[3]==B[3])&&(A[2]>B[2])) | ((A[3]==B[3])&&(A[2]==B[2])&&(A[1]>B[1])) | ((A[3]==B[3])&&(A[2]==B[2])&&(A[1]==B[1])&&(A[0]>B[0]));
assign Y1 = (A[3]==B[3])&&(A[2]==B[2])&&(A[1]==B[1])&&(A[0]==B[0]);
assign Y0 = (~Y2) & (~Y1);

endmodule

VL12 4bit超前进位加法器电路

讲解视频：11~20-组合逻辑优先编码

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module lca_4(
  input  [3:0]    A_in  ,
  input  [3:0]    B_in  ,
  input           C_1   ,

  output  wire			CO    ,
  output  wire [3:0]	 S
);

wire [3:0] G;
wire [3:0] P;

assign G[0] = A_in[0] & B_in[0];
assign G[1] = A_in[1] & B_in[1];
assign G[2] = A_in[2] & B_in[2];
assign G[3] = A_in[3] & B_in[3];

assign P[0] = A_in[0] ^ B_in[0];
assign P[1] = A_in[1] ^ B_in[1];
assign P[2] = A_in[2] ^ B_in[2];
assign P[3] = A_in[3] ^ B_in[3];

wire [3:0] C;

assign S[0] = P[0] ^ C_1;
assign S[1] = P[1] ^ C[0];
assign S[2] = P[2] ^ C[1];
assign S[3] = P[3] ^ C[2];
assign CO = C[3];

assign C[0] = G[0] | P[0]&C_1;
assign C[1] = G[1] | P[1]&C[0];
assign C[2] = G[2] | P[2]&C[1];
assign C[3] = G[3] | P[3]&C[2];

endmodule

13_{20不建议做了，没有太大意义，这里只给出13}16的代码。

VL13 优先编码器电路1

讲解视频：11~20-组合逻辑优先编码

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module encoder_0(
   input      [8:0] I_n   ,
   output reg [3:0] Y_n
);

always @ (*)
  begin
    casex(I_n)
      9'b1_1111_1111 : Y_n = 4'b1111;
      9'b0_xxxx_xxxx : Y_n = 4'b0110;
      9'b1_0xxx_xxxx : Y_n = 4'b0111;
      9'b1_10xx_xxxx : Y_n = 4'b1000;
      9'b1_110_xxxx : Y_n = 4'b1001;
      9'b1_1110_xxxx : Y_n = 4'b1010;
      9'b1_1111_0xxx : Y_n = 4'b1011;
      9'b1_1111_10xx : Y_n = 4'b1100;
      9'b1_1111_110x : Y_n = 4'b1101;
      9'b1_1111_1110 : Y_n = 4'b1110;
      default : Y_n = 4'b1111;
    endcase
  end

endmodule

VL14 用优先编码器1实现键盘编码电路

讲解视频：11~20-组合逻辑优先编码

`timescale 1ns/1ns
//
// 作者:   FPGA探索者，FPGA_Explorer
//
module encoder_0(
   input      [8:0]         I_n   ,
   output reg [3:0]         Y_n
);

always @(*)
begin
   casex(I_n)
      9'b111111111 : Y_n = 4'b1111;
      9'b0xxxxxxxx : Y_n = 4'b0110;
      9'b10xxxxxxx : Y_n = 4'b0111;
      9'b110xxxxxx : Y_n = 4'b1000;
      9'b1110xxxxx : Y_n = 4'b1001;
      9'b11110xxxx : Y_n = 4'b1010;
      9'b111110xxx : Y_n = 4'b1011;
      9'b1111110xx : Y_n = 4'b1100;
      9'b11111110x : Y_n = 4'b1101;
      9'b111111110 : Y_n = 4'b1110;
      default      : Y_n = 4'b1111;
   endcase
end

endmodule

module key_encoder(
    input      [9:0]         S_n   ,
    output wire[3:0]         L     ,
    output wire              GS
);

wire [3:0] LL;
encoder_0  U0(
   .I_n( S_n[9:1] )   ,
   .Y_n( LL )
);

assign L = ~LL;
assign GS = ((LL == 4'b1111) && (S_n[0] == 1)) ? 0 : 1;

endmodule

VL15 优先编码器2——8线-3线优先编码器

讲解视频：11~20-组合逻辑优先编码

`timescale 1ns/1ns
