polar si9000使用---1

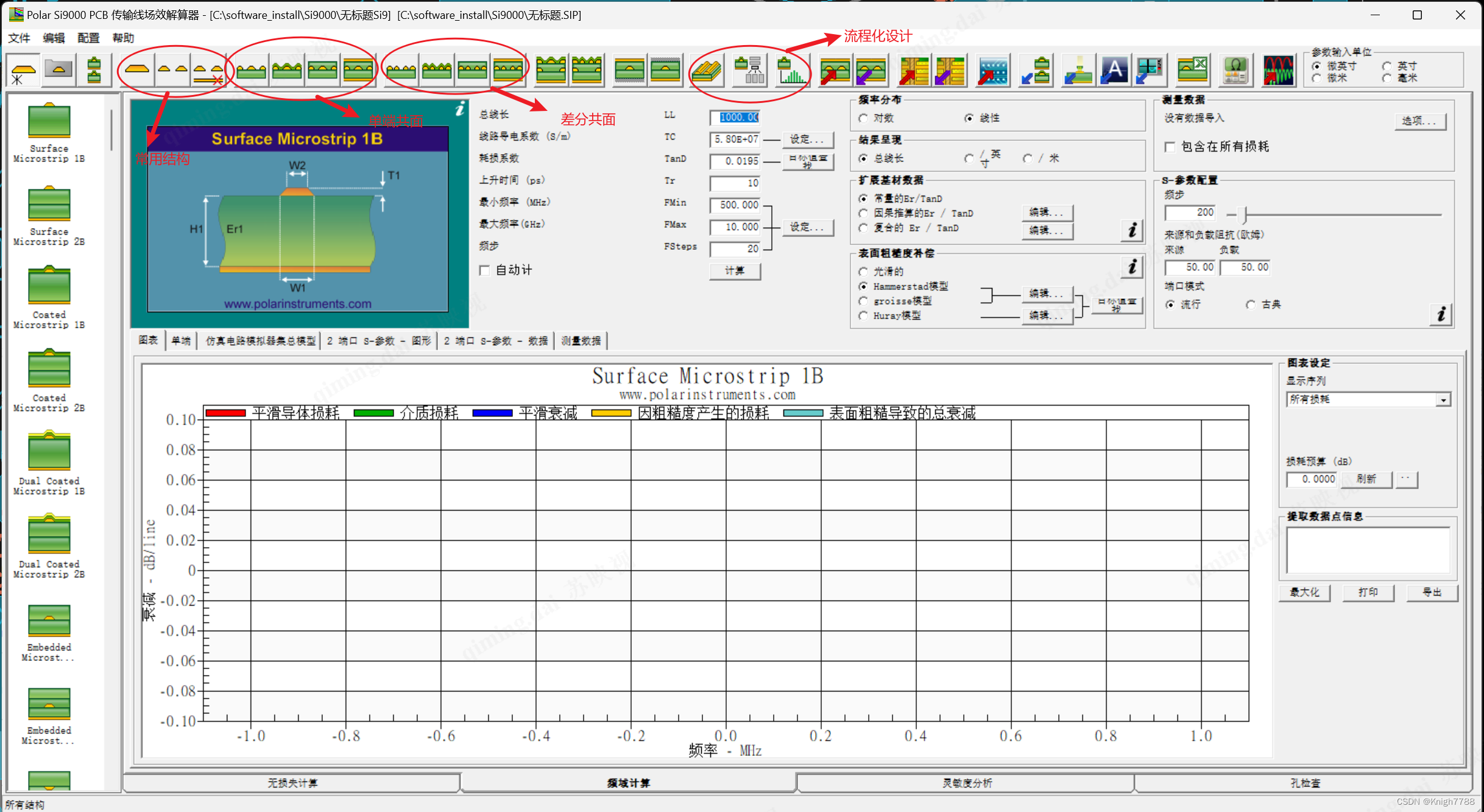

1、软件界面

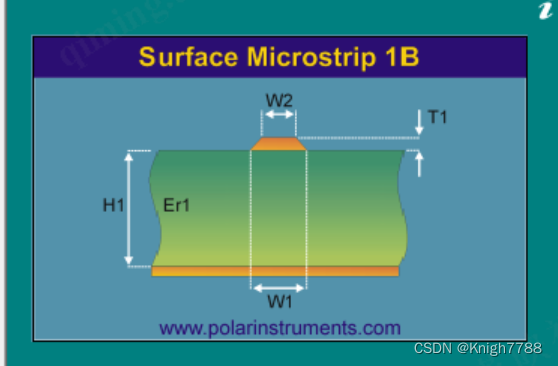

2、表面单端信号

表层单端走线：1、走线表面未覆盖绿油；2、参考表面为完整的地平面；3、走线同层不进行铺铜操作，或者同层铺铜的距离大于参考地到走线距离H1；

表层单端走线：1、走线表面覆盖绿油；2、参考平面为地；3、信号号同层不进行地铺铜（铺铜距离较大，可忽略）；

3、共面单端信号

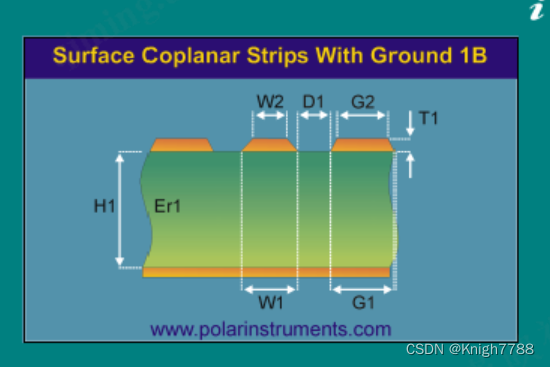

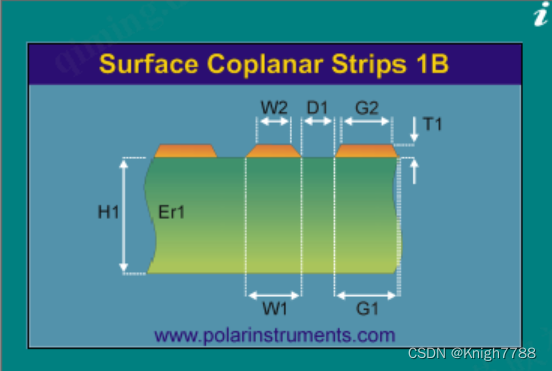

共面单端信号（表面未覆盖绿油）：1、共面阻抗结构是有铺铜的（同层铺铜参考层影响阻抗）

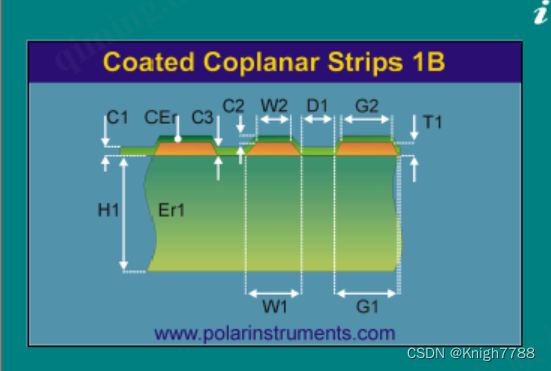

共面单端信号（表面覆盖绿油）：1、共面阻抗结构是有铺铜的（同层铺铜参考层影响阻抗）；2、表面覆盖绿油，影响阻抗；

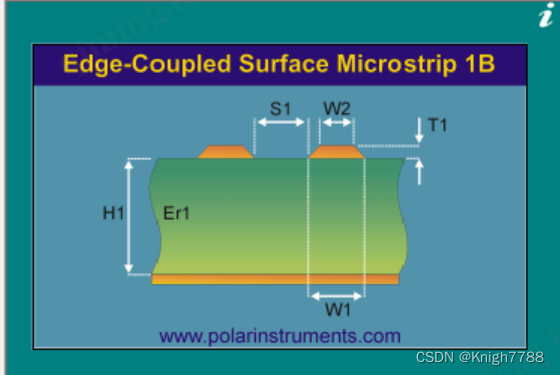

4、表面差分信号

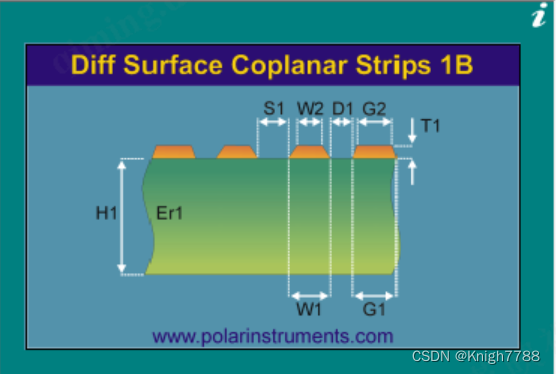

表面差分信号，表面未覆盖绿油；
表面差分信号，表面覆盖绿油；

5、共面差分信号

共面差分信号，表面未覆盖绿油；

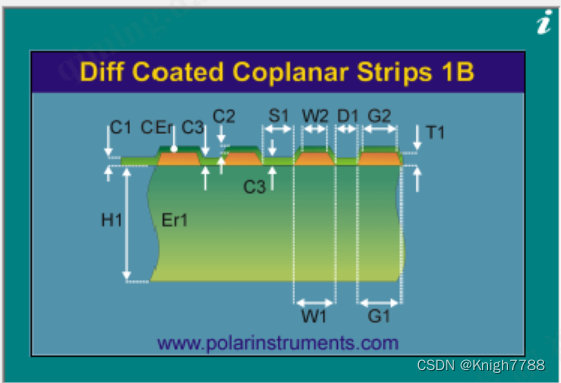

共面差分信号，表面覆盖绿油；
