51单片机LCD1602液晶屏调试工具

本文链接：https://blog.csdn.net/Destiny_Di/article/details/126895576

LCD1602调试工具

使用LCD1602液晶屏作为调试窗口，提供类似printf函数功能，可实时的观察单片机内部数据的变换情况，便于调试和演示。

我们买普中的实验板时，会附赠这个LCD1602液晶屏。

调试的方法

除了LCD1602调试，其实调试的方法很多，比如串口调试等，作为初学者，用LCD1602液晶屏调试是非常方便的。

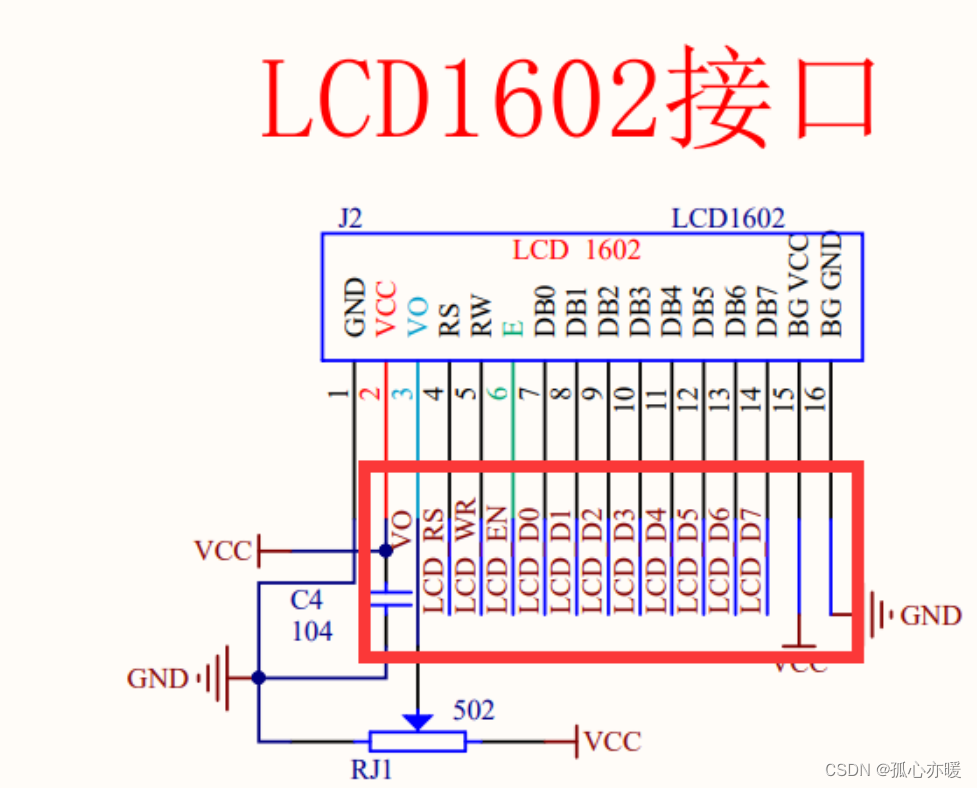

插接位置

在这里插入图片描述

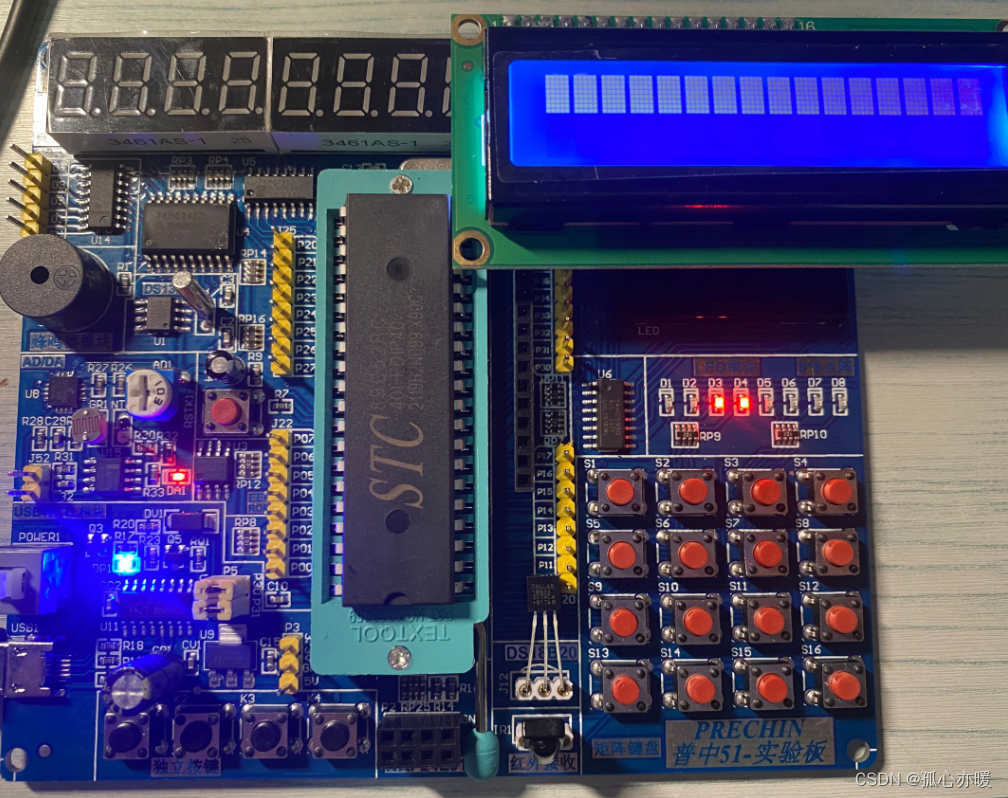

插好之后就是这个样子，一行显示方块，一行什么也没显示。

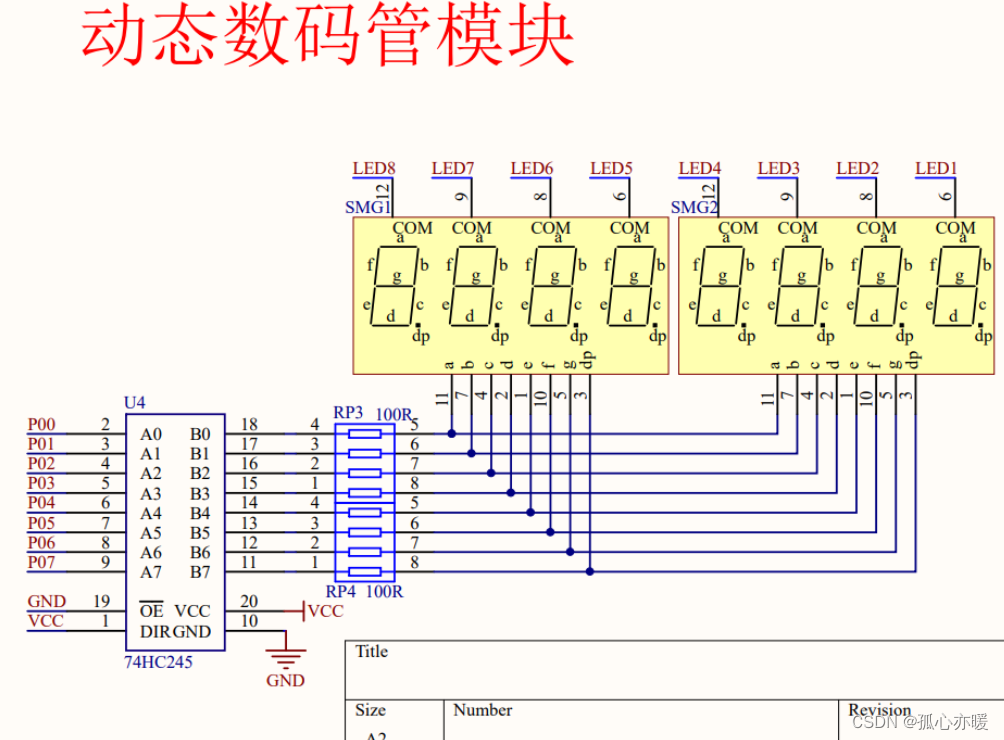

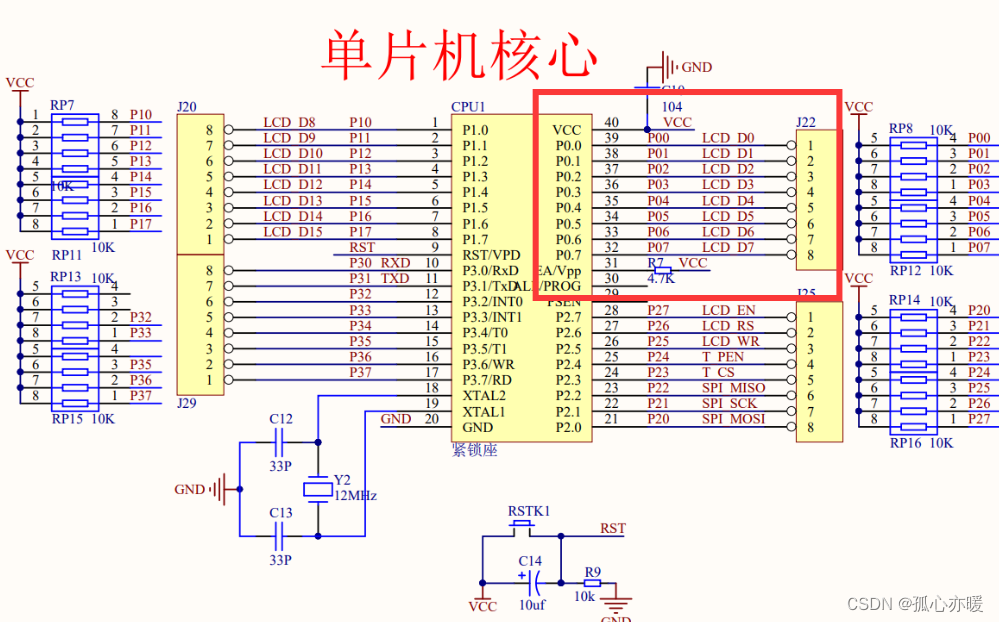

当然我们发现，插好之后数码管不再亮了，原因是这样的：在单片机上，LCD1602和数码管使用的都是P0口，插上之后数码管那一部分会被占用，不能再使用了。不过我们使用了LCD1602调试后，也不需要对数码管进行什么操作了。

在这里插入图片描述

LCD1602的模块化代码

函数	作用
LCD_Init();	初始化
LCD_ShowChar(1,1,‘A’);	显示一个字符
LCD_ShowString(1,3,“Hello”);	显示字符串
LCD_ShowNum(1,9,123,3);	显示十进制数字
LCD_ShowSignedNum(1,13,-66,2);	显示有符号十进制数字
LCD_ShowHexNum(2,1,0xA8,2);	显示十六进制数字
LCD_ShowBinNum(2,4,0xAA,8);	显示二进制数字

要使用这些函数，需要添加并导入LCD1602的驱动，驱动文件我放在文末的链接里，有需要自取。这些驱动文件就是我们上一节学习模块化编程中的一个模块，通过#include<LCD1602.h>后就可以使用。

体验一下调试

首先，按照之前的内容，新建一个工程，工程名为 LCD1602，导入 REGX52.H，新建main函数，加入while(1)。

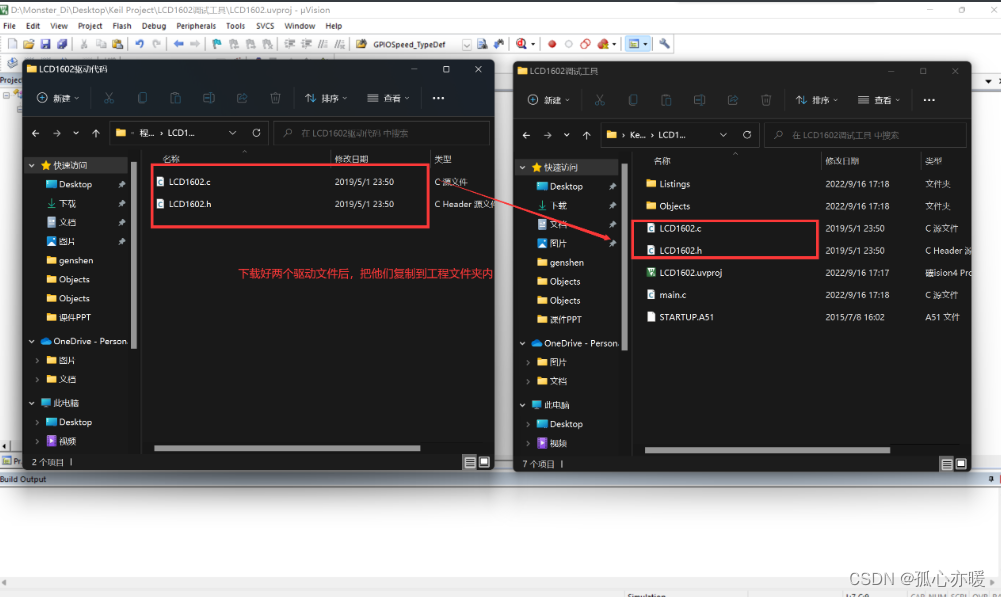

接下来，我们把LCD1602的驱动文件复制到工程文件夹内。

在这里插入图片描述

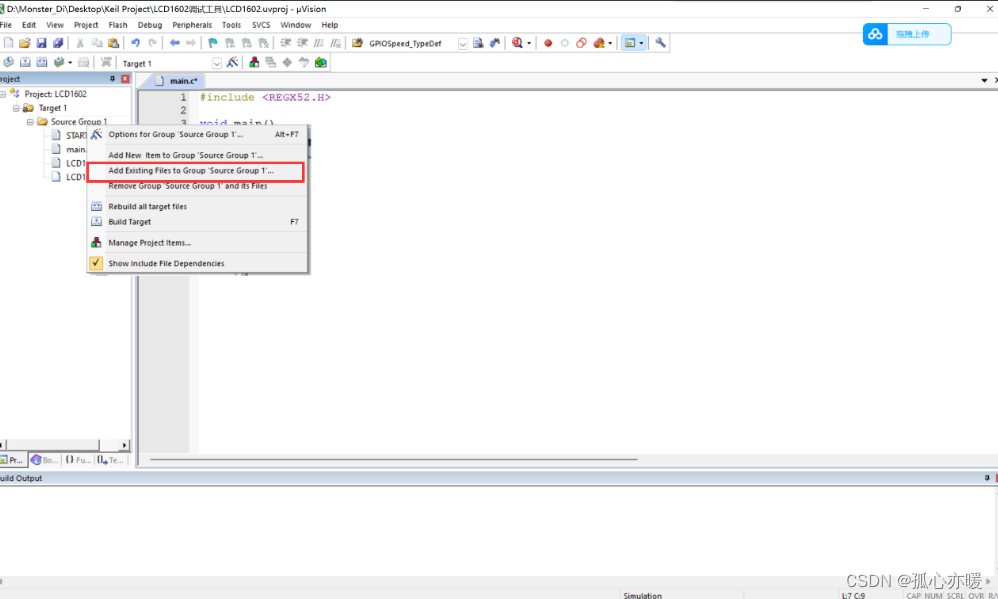

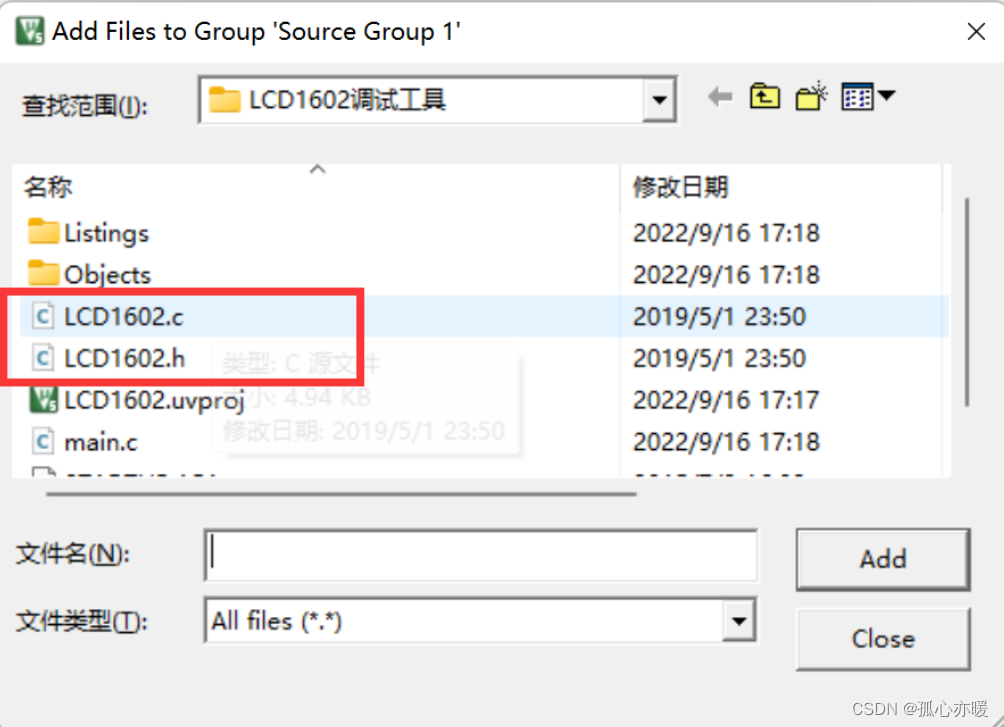

然后添加已存在文件，把两个文件导入到工程内。

在这里插入图片描述

双击一下文件名就可以了，很方便的。

在这里插入图片描述

这里着重说明一下，大家下载的两个驱动文件，都是b站up主江科大自化协写好的，在这里感谢一下这位up奉献的教程和资源

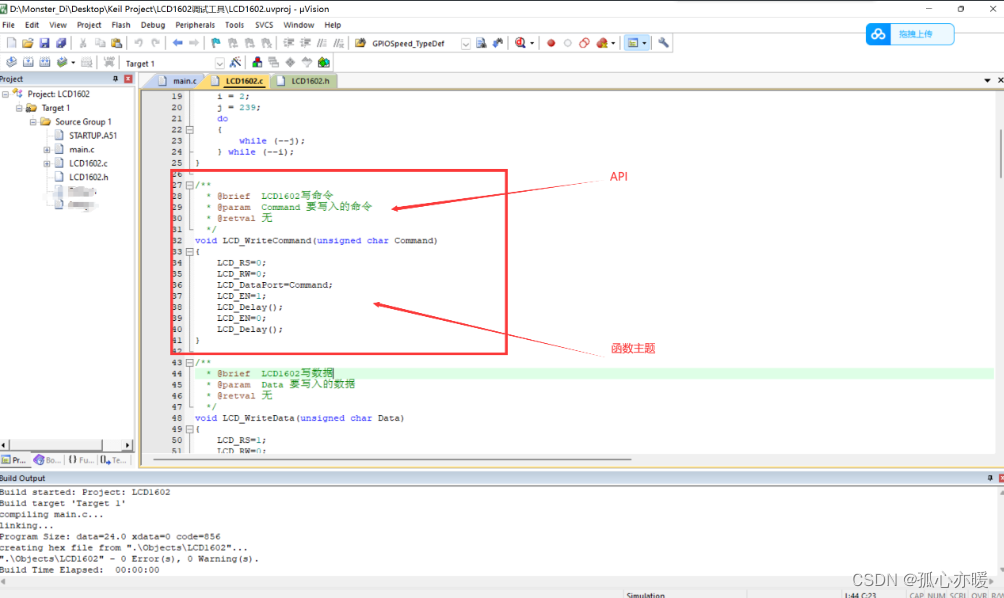

我们先来分析一下各个文件，首先看一下LCD1602.c文件，这里面定义了大量的函数，也给定了函数API（说人话就是接口和注释，在每个函数的上面就有），比如第32行定义了一个函数，开发者详细的解释了这个函数的作用和参数的含义。

在这里插入图片描述

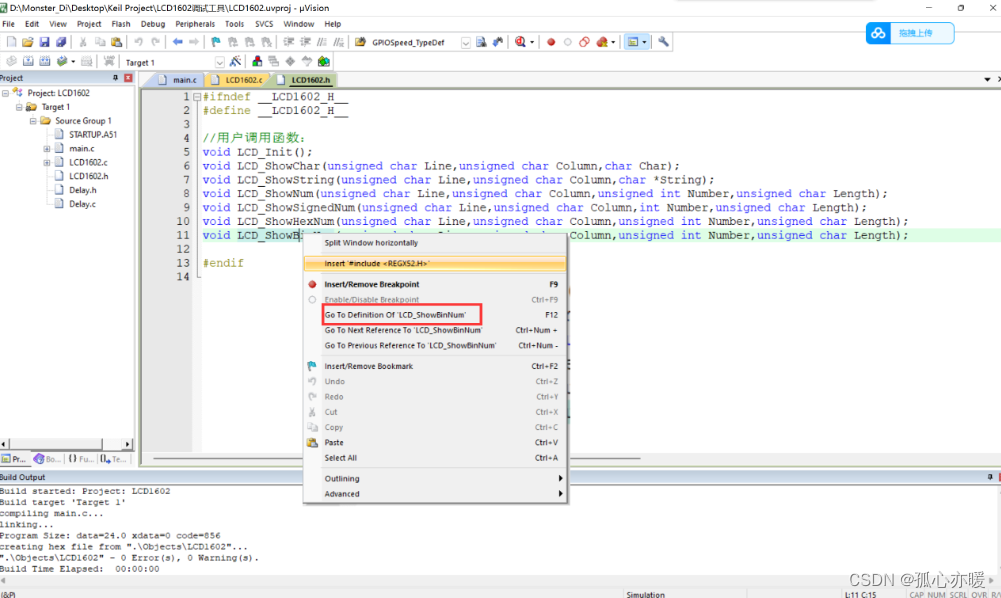

在这一大堆函数里面，有一部分函数可以在别的文件里面使用，有一部分函数是文件内部函数，用来辅助写那些可以被引用的函数，就比如刚才这个LCD_WritCommand(),我们打开LCD1602.h文件，发现开发者并没有声明这个函数，所以不能在main里面直接引用。但是开发者在写别的函数时，需要用到这个函数，所以就把它定义出来，简化自己的工作量。我们只需要知道，.h文件里声明过的函数我们可以直接拿出来用。 右键也可以跳转的函数定义的地方来看它的用法。
在这里插入图片描述

我们挨个来试一下这些函数吧，具体用法我不再详细解释，大家看一下开发者的注释就知道了。

现在我们导入如下代码，观察一下现象：

#include <REGX52.H>
#include <LCD1602.H>//include里面的内容不区分大小写

void main()
{
	LCD_Init();//初始化，这是必不可少的一部分
	LCD_ShowChar(1,1,'X');//在第一行第一列显示字符X
	LCD_ShowString(1,3,"Hello!");//在第一行第三列显示字符串“Helo！”
	LCD_ShowNum(1,10,51,2);//在第一行第十列显示数字51，数字长度为2
	LCD_ShowSignedNum(1,13,-51,2);//在第一行13列显示符号数-51，长度2
	LCD_ShowHexNum(2,1,0xA3,2);//在第二行第一列显示十六进制数0xA3，长度为2
	LCD_ShowBinNum(2,6,0xAA,8);//在第二行第六列显示二进制数0xAA，长度为8
	while(1)
	{

	}
}

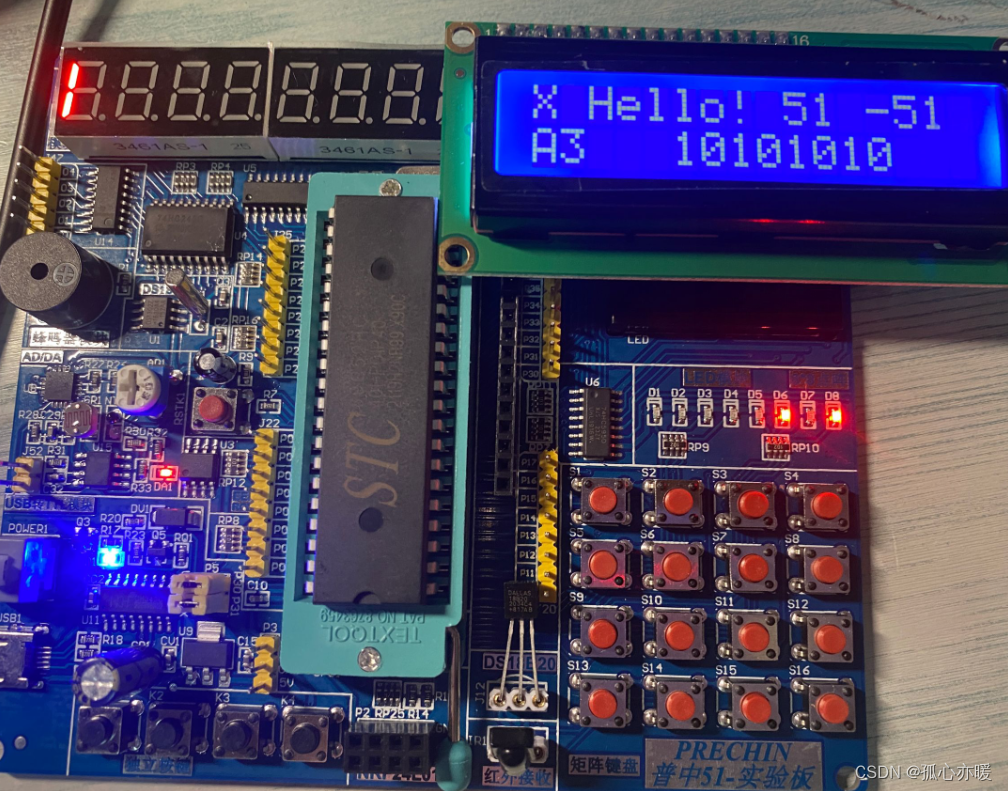

现象如下
在这里插入图片描述

现在我们按照上面的方法，把Delay函数的.c文件和.h文件添加到工程里面，写上如下代码

#include <REGX52.H>
#include <LCD1602.H>//include里面的内容不区分大小写
#include <Delay.H>

int Result = 0;

void main()
{
	LCD_Init();
	while(1)
	{
		Result++;
		Delay(1000);
		LCD_ShowNum(1,1,Result,3);
	}
}
