FT-6678N/V IBIS模型

发布资源 2024.11.11 ·
rar

JFM-7Series-GTH-IBIS-AMI-MODEL-V02

发布资源 2024.11.11 ·
rar

Xilinx-UltraScalePlus-GTY-AMI-Kit-R1p0

发布资源 2024.11.11 ·
zip

PCB设计之载流能力

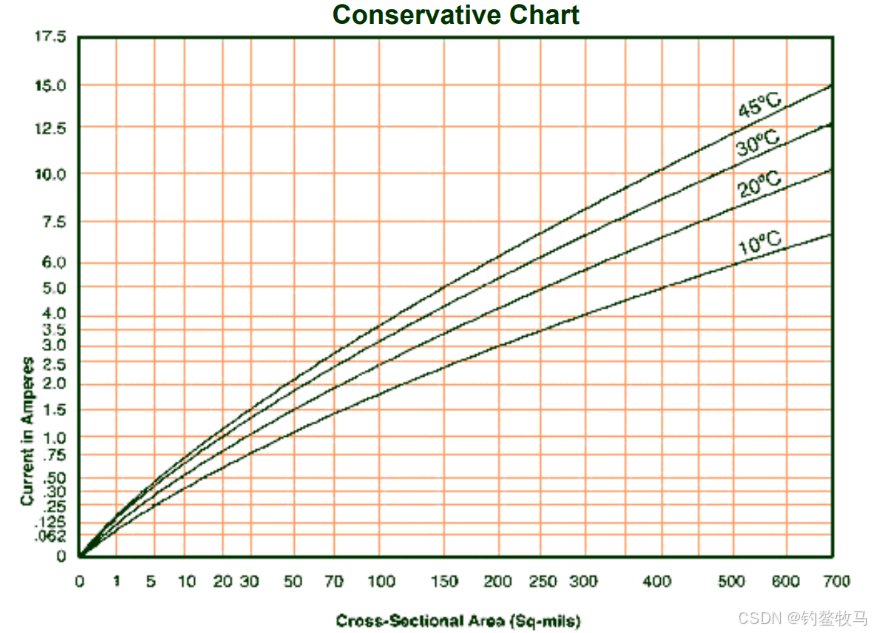

MIL-STD-275E标准还给出了内层导体的横截面积、电流与温升的关系图,内层载流就是将外层的通流能力降低了一半,因为研究人员当时仅通过实验测量了表层导体的相关数据,内层没有测量,而研究人员想当然的认为内层的散热比表层差一倍,所以就给出了内层图,这直到20多年后被证实是错误的,但它没有造成什么严重后果,因为它的数据是相当保守的,它只会造成PCB线宽的浪费而不会引起问题。该标准对内层导体也进行的深入研究,其中比较反直觉的是,内层导体和外层导体散热没什么差距,甚至更好,因为板上的材料比空气导热性能更好。
原创
发布博客 2024.11.11 ·
1236 阅读 ·
18 点赞 ·
0 评论 ·
17 收藏

参考平面是否可以是电源平面?

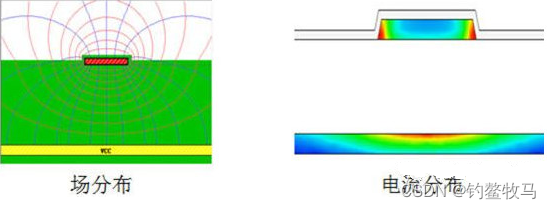

从构成电流回路的角度来看,下图的电流分布图也很清晰的显示出返回电流的分布,如果两个平面和走线之间的间距近似相等,那么两个平面上的返回电流也近似相等,此时,两个平面同样重要。这是因为芯片内部信号参考的是电源,那么在PCB上参考电源会比较好,但多数芯片设计中高速信号都是参考地,所以在很多高速信号的设计指导当中都推荐参考地,虽然在高频带电源去耦电容显低阻抗特性,电源与地表现为等电位,但由于去耦电容位置摆放的问题可能会增大信号的回流面积,从而影响信号质量,所以对于多数高速信号,参考地位比较好的选择。
转载
发布博客 2023.07.12 ·
1316 阅读 ·
4 点赞 ·
1 评论 ·
16 收藏

利用HFSS 3D layout 进行PCB过孔优化

•演示了如何生成子设计的裁剪方法。•参数化Vias并对其进行优化。
转载
发布博客 2023.06.27 ·
3195 阅读 ·
3 点赞 ·
7 评论 ·
35 收藏

HFSS连接器建模和结合PCB优化

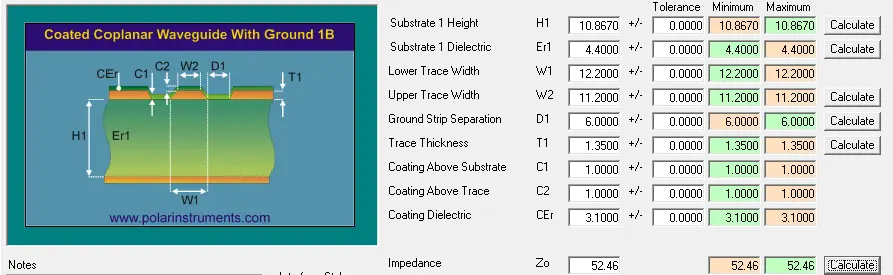

使用高速连接器时,对焊盘设计、过孔设计有一定要求,本文以一个SMP连接器为例,阐述优化其PCB设计的过程。
转载
发布博客 2023.05.29 ·
4408 阅读 ·
5 点赞 ·
0 评论 ·
44 收藏

PCB设计之Stub

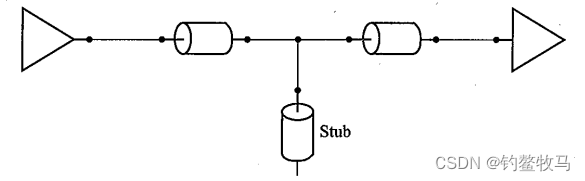

稍微展开讲一下,过孔以走线为界可以分为两个部分,一部分上端的通孔,一部分是下端的stub,当信号从芯片输出到过孔时,一部分信号会继续通过通孔和走线进入到接收端,另一部分信号会沿着stub传输,当到最下端时,由于下端是开路,信号会沿反方向反射回去,这部分也会一部分沿着走线传输,另一部分回到发送端。3.Stub长度等于1/4信号波长的频率时影响最为严重,公式如下图,虽然f0是影响最显著的频率,但早在这个频率之前,通孔Stub就开始降低通孔转换的性能,因为它为端点增加额外电容。7、板厂背钻工艺导致stub。
原创
发布博客 2023.05.23 ·
11803 阅读 ·
27 点赞 ·
0 评论 ·
170 收藏

保护地线到底有哪些作用?

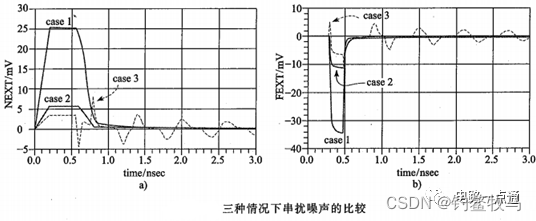

因此,对于表层走线来说,走线间距很大时,中间再加入保护地线,几乎没有什么效果,如果处理不好反而会使串扰恶化。如下图,内层间距为5W,两种情况下近端串扰噪声波形如图。但是,对于内层走线来说,使用密集型的GND过孔几乎得不到额外的好处,下图对比了GND过孔间距为2000mil(保护地线两端打GND过孔)和GND过孔间距为400mil时的近端串扰情况,串扰量几乎没有变化。要想加入保护地线,首先必须把两个信号线的间距拉开到足以容纳一根保护地线的空间,由于拉开了信号线的间距,即使不插入保护地线,也会减小串扰。
转载
发布博客 2023.04.01 ·
576 阅读 ·
0 点赞 ·
0 评论 ·
2 收藏

PCB设计之信号的传播延时

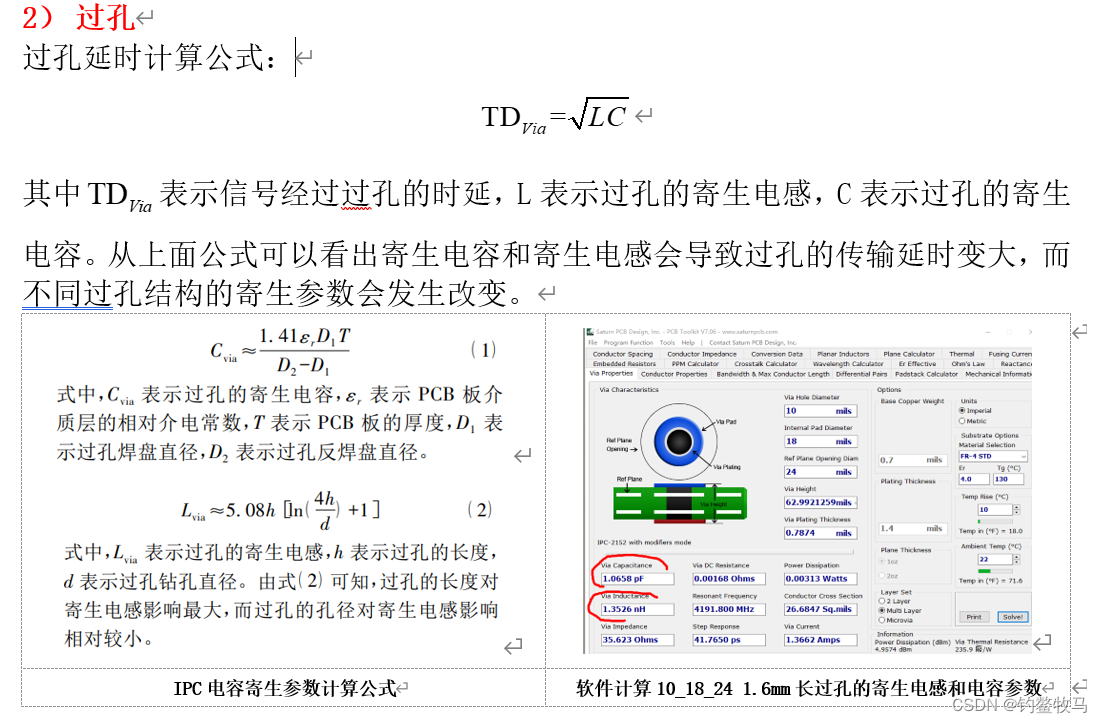

源同步时钟主要是DDR信号,在DDR设计中,DQ(数据)信号参考DQS(数据选通)信号,CMD(命令)信号与Ctrl(控制)信号参考CLK(时钟)信号,由于DQ的速率是CMD&Ctrl信号速率2倍,所以DQ信号和DQS信号之间的传输延时要求比CMD&Ctrl和CLK之间的要求更高。Case1:过孔带来的时延差值为11ps,这个就很好理解了,过孔有一定的物理长度,该过孔长1mm,过孔本身还具有寄生电容和寄生电感,所以实际带给信号的传输线延会比普通传输线要大,本例中是11ps,而且这个延时跟频率有一定关系。
原创
发布博客 2023.04.01 ·
3142 阅读 ·
4 点赞 ·
2 评论 ·
45 收藏

雷达的发展历史及性能指标

法拉第提出电场和磁场的概念并预言了电磁波的存在,随后麦克斯韦构建了经典的电磁学理论,最后赫兹通过实验证实了电磁场的存在,为雷达的制造奠定了科学的基础。1、工作频率:雷达的工作频率是雷达最为重要的技术指标之一,雷达的频率直接决定了雷达可使用的带宽和频率范围以及大气中电磁波传播的衰减情况,间接决定了雷达其他工作特性。雷达要求大功率发射电磁波,早期的雷达多采用简单的调制波形,现代的雷达波形设计也越来越复杂,从而实现越来越多的任务。脉冲宽度是针对脉冲形雷达来说的,雷达的脉冲宽度指的是雷达脉冲持续的时间。
转载
发布博客 2023.02.13 ·
3551 阅读 ·
1 点赞 ·
0 评论 ·
9 收藏

最全电子元器件介绍,电阻器、电容器、电感器/磁珠

发布资源 2023.01.09 ·
rar

FT-2000-4-ddr4.ibs

发布资源 2023.01.09 ·
zip

FT-2000-4-DDR3.ibs

发布资源 2023.01.09 ·
rar

IBIS Models for Virtex UltraScale Plus

发布资源 2023.01.09 ·
zip

SIwave提取差分线S参数

发布资源 2023.01.09 ·
pdf

渐近线(泪滴)能改善信号质量吗?

至此,其实我们可以发现,何平华老师是用射频阻抗匹配的思路来看待渐变线的影响,其中关于过孔渐变或者泪滴描述较少,是因为过孔的阻抗往往是偏低的,一般过孔隔离对进线的影响与过孔的容性形成互补,过孔优化仿真时也会将隔离处的走线考虑在内,如果此后再追加过孔泪滴必然是画蛇添足,进而改变原有的优化结果。渐变线越长,则仿真结果越好。相对于50欧微带线和50欧器件来说,宽焊盘呈容性,渐变线比微带线宽,也呈容性,在同一个位置,容性与容性是叠加的,导致阻抗更不匹配。显然,细焊盘连接50欧宽线,渐变长度越长,回波损耗指标越差。
转载
发布博客 2022.09.06 ·
2537 阅读 ·
7 点赞 ·
2 评论 ·
32 收藏

免安装、绿色截图工具。好用

发布资源 2022.08.08 ·
rar

Allegro_Export_ODB++_9.1.0_Setup

发布资源 2022.08.04 ·
exe

国产GPU

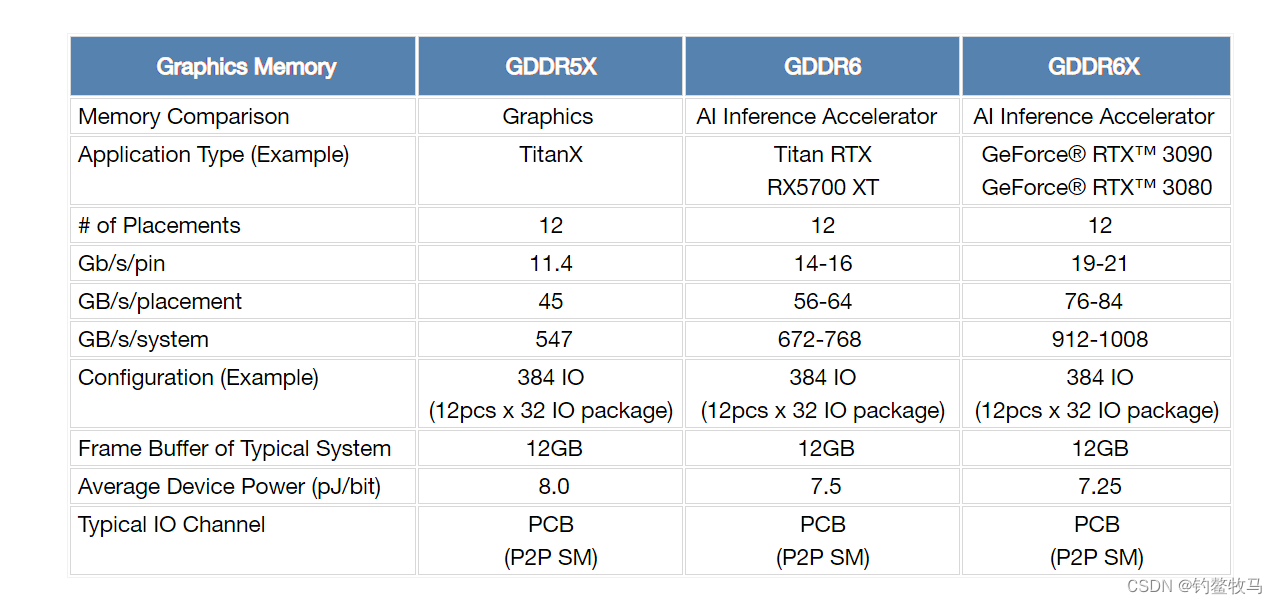

景嘉微是设计国产GPU的领军企业,在长沙由国防科技大学作为技术支持,2014年4月,成功研发出国内首款国产高可靠、低功耗GPU芯片-JM5400,具有完全自主知识产权,打破了国外产品长期垄断我国GPU市场的局面,在多个国家重点项目中得到了成功的应用;GPU的生产商主要有。从上图不难看出目前我国产GPU最好的性能接近国外8年前的旗舰产品,但目前搭载英伟达GPU的显卡的GTX3090,已经支持PCIE4.0(16Gbps),GDDR6X(19-21Gbps)等技术,较为先进,希望我们国内的企业能够迎头赶上。
原创
发布博客 2022.08.04 ·
3760 阅读 ·
0 点赞 ·
0 评论 ·
7 收藏
