FPGA设计流程与开发方法总结

本文首发于微信公众号【FPGA算法工程师】，欢迎关注。

从目前的高速信号处理、无线通信和图像等应用市场看，FPGA依然是小批量快速交付产品的首选。本文以Xilinx 的Vavado开发套件为例，描述FPGA设计流程和开发方法。所述内容基于此前做的一份PPT的部分内容，若有不当之处，欢迎留言指正。

本文内容主要分为以下四个部分：

• FPGA开发流程

• Xilinx Vivado开发套件

• Xilinx IP库

• FPGA仿真

• BIT流生成

• 调试debug

1.FPGA开发流程

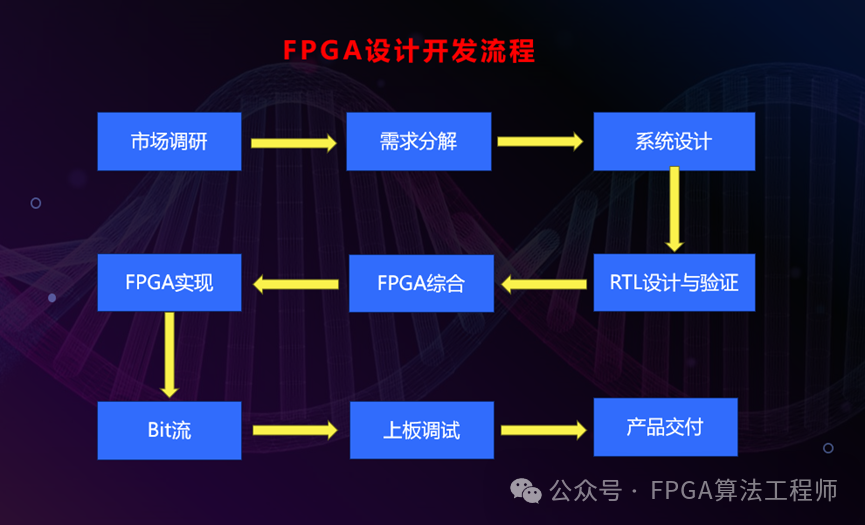

在整个项目或者产品研发过程中，FPGA开发一般是在整个项目准备落地的阶段，经过前期的市场、技术合同签订，完成需求分解和系统方案设计，算法链路仿真后，再启动FPGA开发。

FPGA工程师获取任务需求，并根据算法链路进行逻辑开发，仿真验证，再进行综合、布局布线，生成bit流文件，随后与软件、平台等进行联调，协同配合完成系统调试，最后固化版本，完成产品交付和生产。在具体的FPGA开发过程中，要完成某部分功能，可使用IP，没有合适的IP则进行逻辑开发，或者从已有代码库中获取进行移植修改。

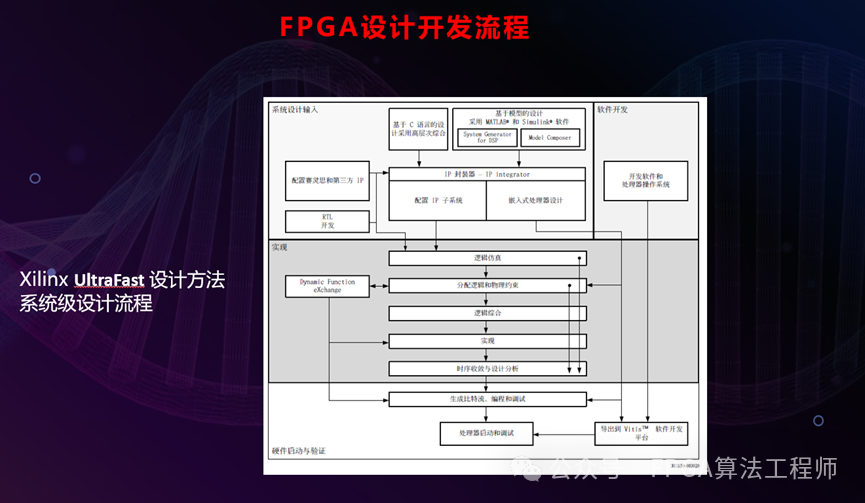

随着FPGA器件规模越来越大，单颗芯片可能包含FPGA、ARM、CPU、DSP等构成超大规模的SoC。Xilinx推荐采用UltraFast设计方法学，可以更好地完成整个工程设计。FPGA负责完成底层逻辑设计，软件完成上层应用设计，嵌入式平台完成驱动开发，OM负责人机交互开发。

2.Xilinx Vivado开发套件

FPGA的开发软件通常取决于FPGA厂商，Xilinx公司FPGA主要采用Vivado，早
