1、前言
电阻的寄生电感、寄生电容是在高频的场景下才有体现的,现在的我也用不到,菜嘛,所以看到此处只是了解一下。
首先想到的是看电阻的数据手册,翻了很多,发现压根没有提到这两个参数,我想呢是因为在高频的条件下,既然电阻都要考虑寄生电感、寄生电容的影响,那么PCB上的那么多走线、过孔的寄生电感、寄生电容的影响也是要考虑的,所以高频的时候应该是整个PCB画好了,然后仿真或怎么样来解决/利用这个的寄生参数而不是一个个电阻去算。

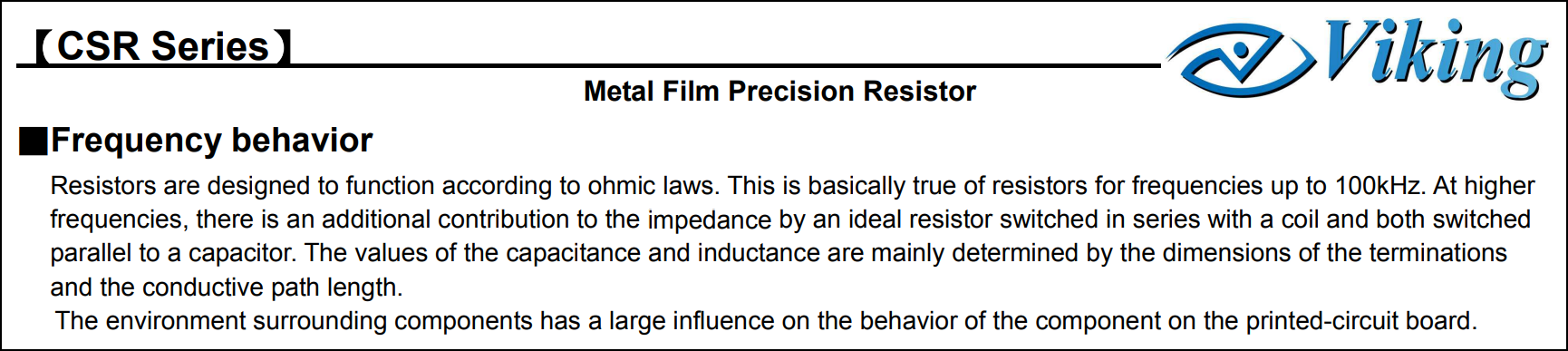

我又搜索了一下高频特性好的电阻的材质,显示是碳膜电阻,好的,我反手就去看金属膜电阻的手册(狗头),在一个金属膜精密采样电阻datasheet在有提到了。
2.1、电阻模型
我粗浅地说明一下,并且画了个图:
频率特性:
对于100kHz频率以下的情况,电阻是适用于欧姆定律的。
更高的频率时,电阻的模型由一个理想电阻串联电感,并联电容构成。
电感和电容的值主要取决于器件的尺寸和走线的长度。
代入具体的数据,好有个直观的感受;

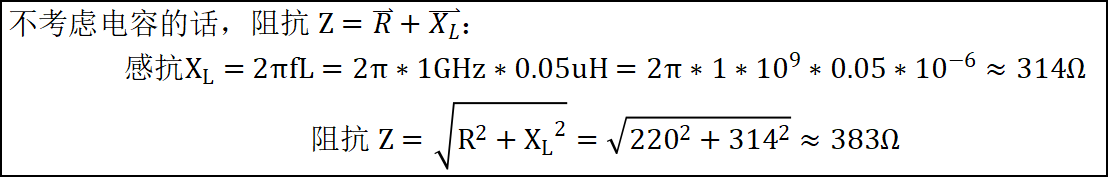

R=220Ω,电感L=0.05uH,工作在1G的频率下,不考虑容抗,求阻抗:
在高频下,阻抗还是蛮大的,大到不容忽视~~~
3、随着频率变化,阻抗会如何变化

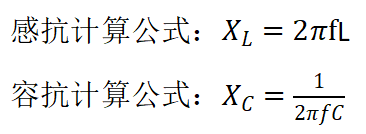

随着频率的增加感抗增加,因为电感是串联,所以阻抗增加;
随着频率的增加容抗减小,因为电容是并联,越并越小,所以阻抗是减少;

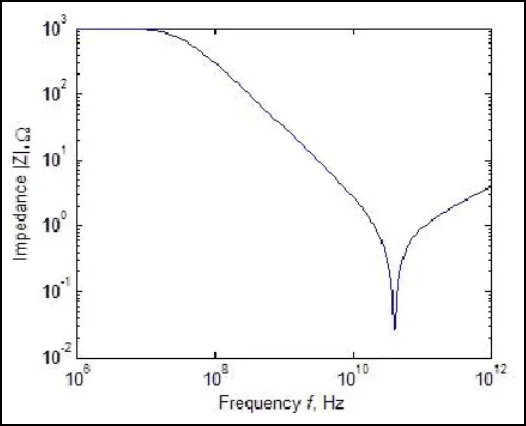

那么综合起来,在不同的频率下,感抗、容抗谁更占主导地位,那就看频率以及各自的电感和电容值了,下图是网上找的,仅供参考:
在频率比较低的时候,寄生电容和寄生电感的影响不大,阻抗就是电阻的标称阻值;
频率增加,阻抗受寄生电容的影响大,阻抗在降低;
频率再增加,阻抗受寄生电感的影响大,阻抗在增大;

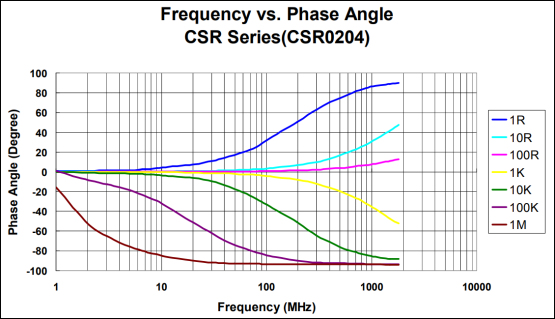

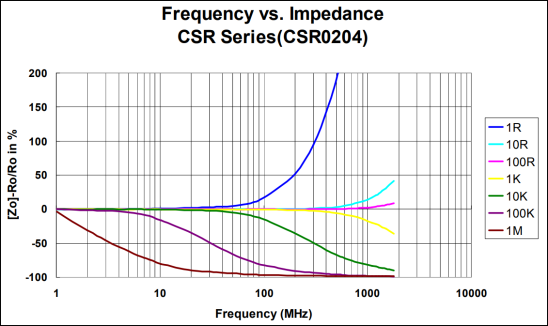

上图也不一定就是真理,当然了下面两个图也只是该手册中此规格电阻在不同频率下的阻抗、相位关系:
