需求与背景
我自己的电脑是轻薄本和mbp，实验室目前有两台电脑，大家都在用，导数据什么的也不太方便，于是琢磨着参照实验室电脑配置组装一台主机。虽然M40这张卡比较老，但是显存够大，算力勉强还算过得去，这张卡单精度下计算速度达到了7TFlops（和GTX 980TI差不多）。
我的需求就是跑一些小的数据集，对训练时间不太敏感，加上M40诱人的价格，于是就开始挑选电脑的配件。
配置
| 部件 | 型号 | 价格 | 购买渠道 |
|---|---|---|---|
| CPU | 8400 | 537 | tb |
| CPU散热器 | 玄冰400 | 29 | tb |
| 主板 | ROG Z370-GAMING | 380 | 小黄鱼 |
| 显卡 | Tesla M40 | 470 | tb |
| 显卡散热器 | 涡轮风扇 | 80 | tb |
| 显卡电源转接线 | 双母头8P转8P公 | 10 | tb |
| 内存 | 酷兽DDR4 2666 16G*2 | 300 | jd |
| 硬盘 | 樊想SSD 512G | 179 | jd |
| 电源 | 长城X7 750W | 290 | 小黄鱼 |
| 机箱 | 先马 坦克3 | 179 | jd |
| 机箱风扇 | 航嘉清风 * 4 | 35 | tb |
| 总计 | 2569 |
注意
1. 显卡没有主动散热，需要改装散热，我在网上搜的到目前有三种方法
- 外挂风扇：打开外壳用两个8cm风扇对照吹（不推荐）
- 主动散热：改装外壳，使用游戏显卡的散热器（需要动手能力强，效果不错，可选）
- 加装风扇：在尾部加装风扇，涡轮、8cm风扇、暴力风扇（我用的是涡轮）
有其他想法的可以参考这篇文章
2. 显卡需要主板支持PCIE x 16
3. 显卡电源需要转接器，双母头8P转8P公
4. 显卡的峰值功率是250W，电源需要650W及以上。
5. 显卡没有输出接口，需要亮机卡或者核显。（CPU自带核显，所有没有折腾亮机卡）
6. 显卡上的供电为 EPS 供电接口，与常用的 PCIE 供电接口不同，需要购买转接线，下文有图
散热改装

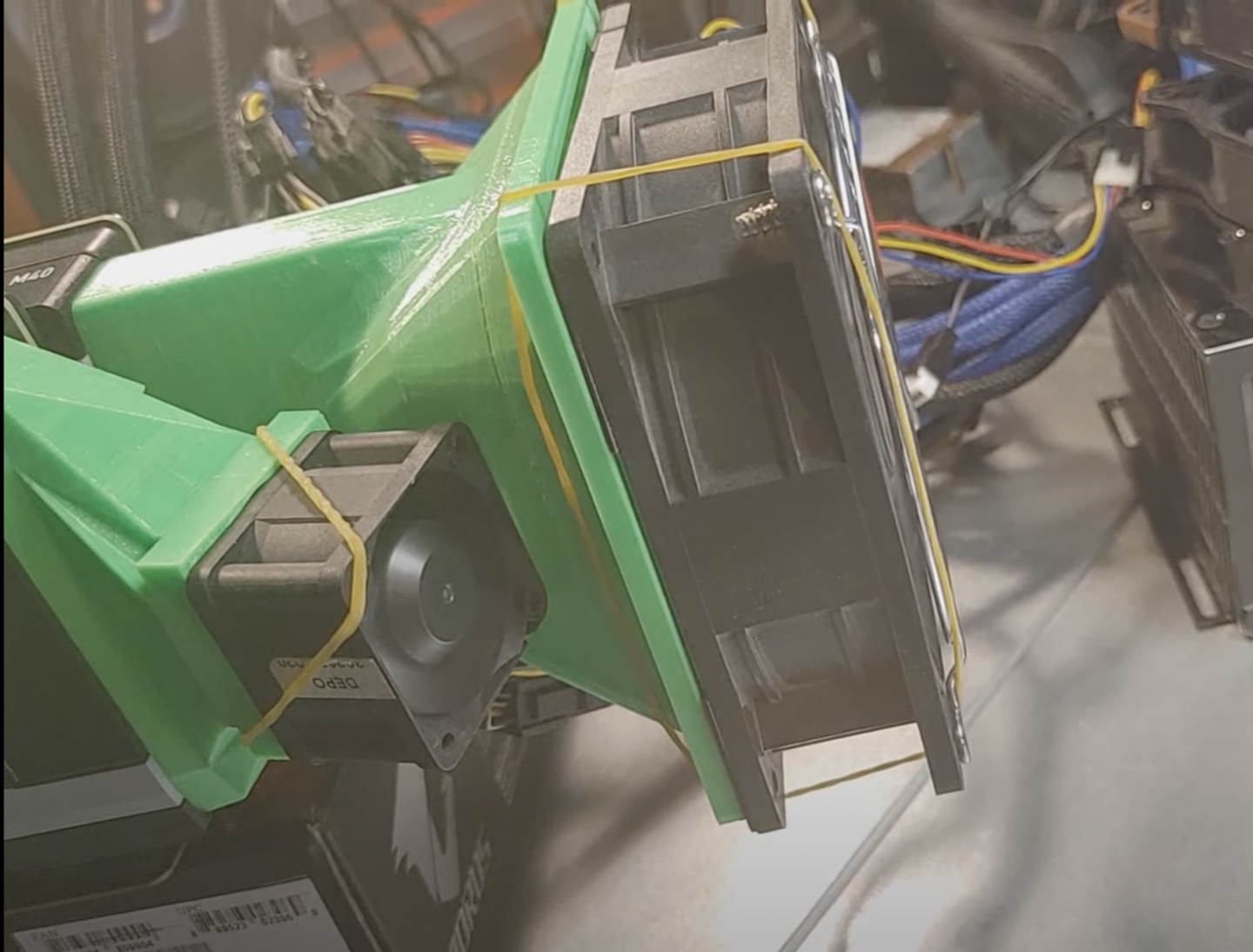

部分散热改装的方案
感觉效果应该不错

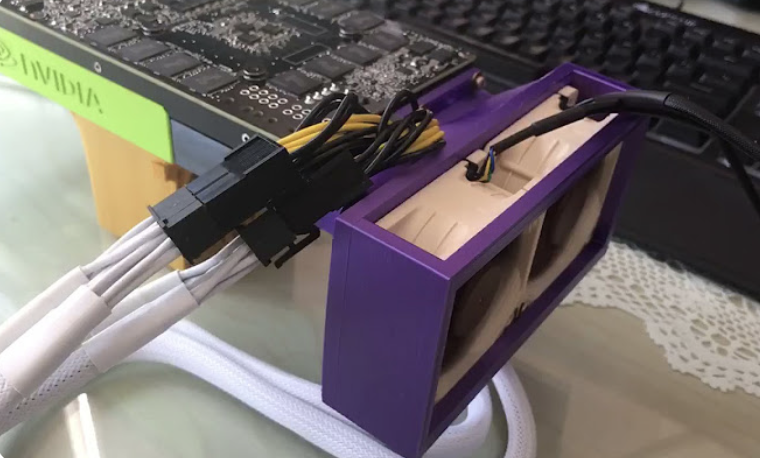

尾部8cm风扇
尾部8cm风扇
尾部暴力风扇
因为M40的散热片有折弯，不推荐外挂风扇

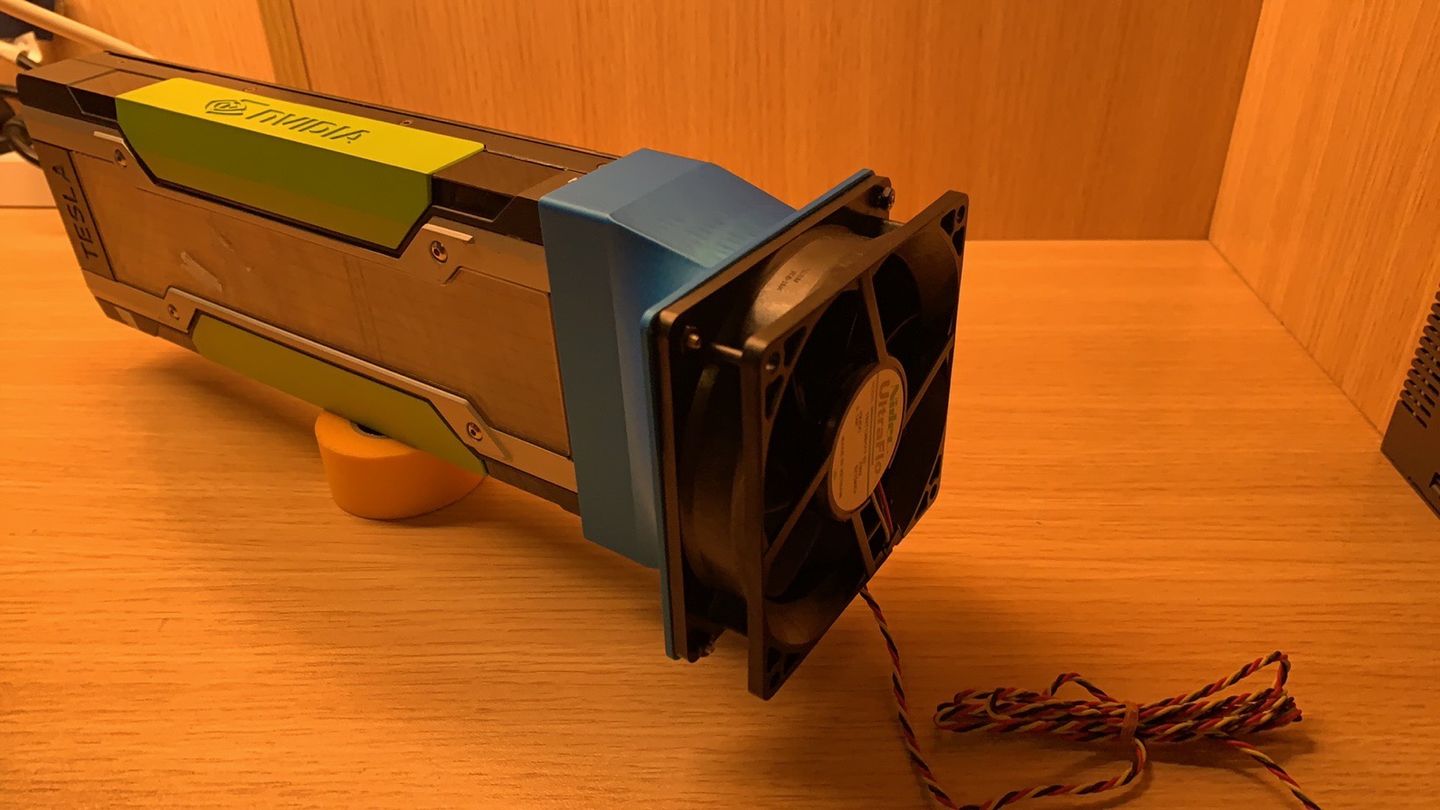

我选择的方案 尾部涡轮风扇

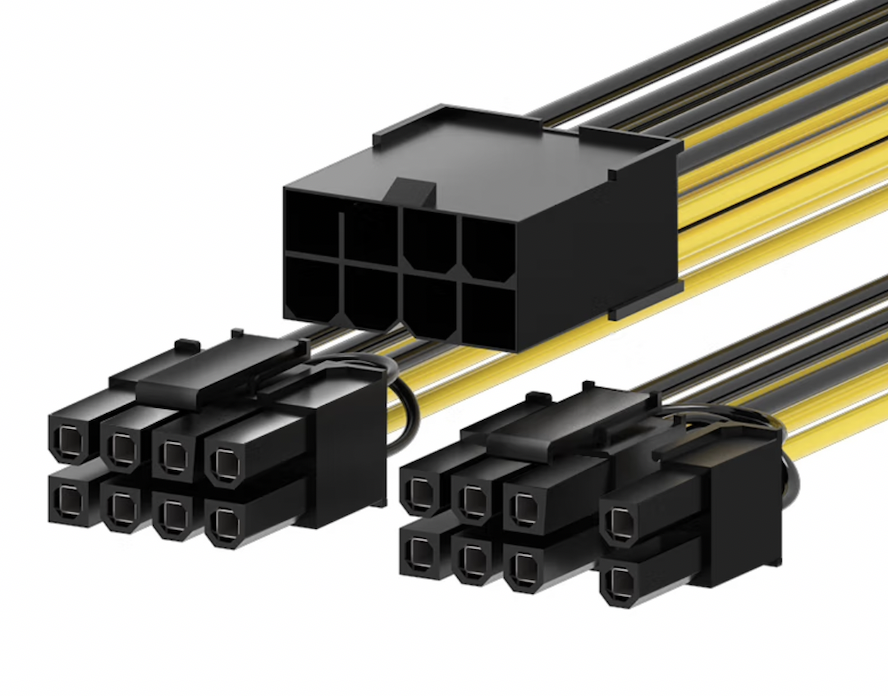

显卡供电需要购买的配件 PCIE转EPS
踩坑
1. 主板买错了，实验室的电脑是华硕PRIME Z370A-II没有WIFI功能，想着插网线麻烦，用无线网卡的话还得离线装网卡驱动，所以想买一个带WIFI的主板。看中了ROG Z370-GAMING，买回来发现这张主板的PCIE x 16插槽只有一个，而实验室电脑都有三个，有多卡需求的要注意。
2. 没有控制好预算，可以看到这一套配下来价格还是挺高，本来想着2000左右能搞定，结果还是超了。其实机箱百元以内都可以，主板小黄鱼Z370-A大概还能少100，电源650W应该就够了，内存在小黄鱼淘还能省点。
装机
准备冻手
一张全家福
首先测试主板能否正常点亮

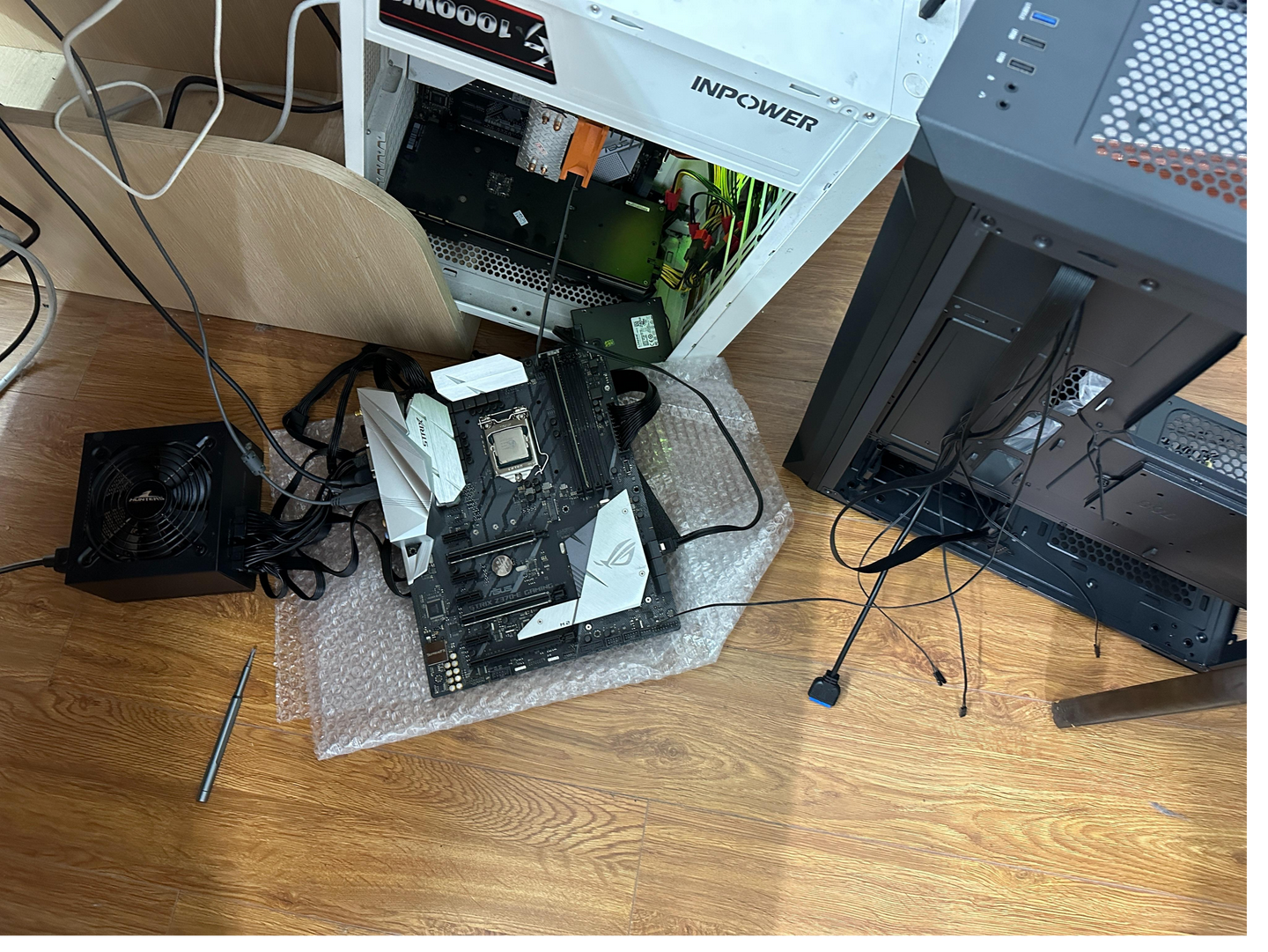

简单接线测试主板和CPU
OK能点亮进行下一步

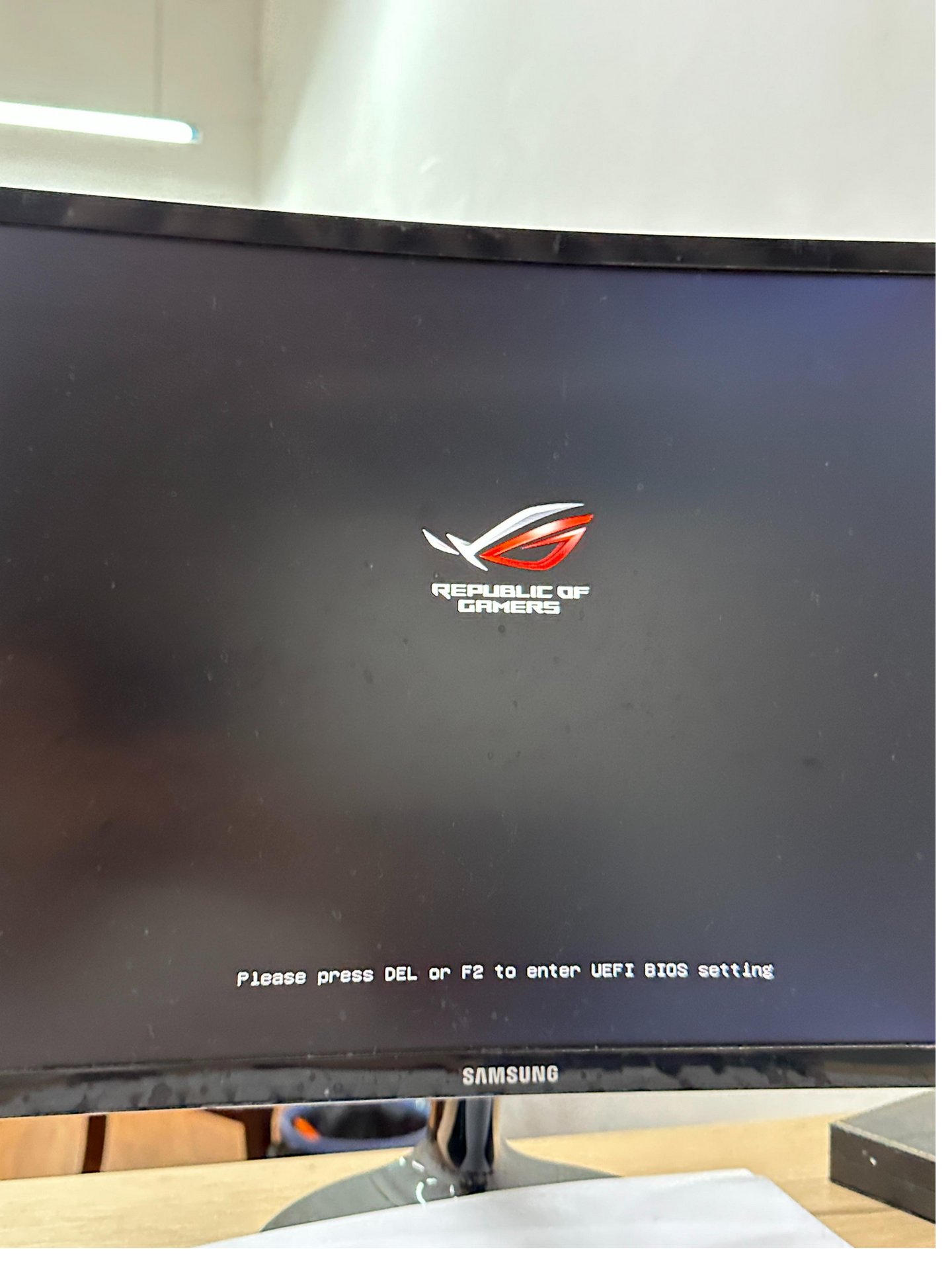

顺利进BIOS
测试显卡，因为还没有装系统，就只能待会在测试了了

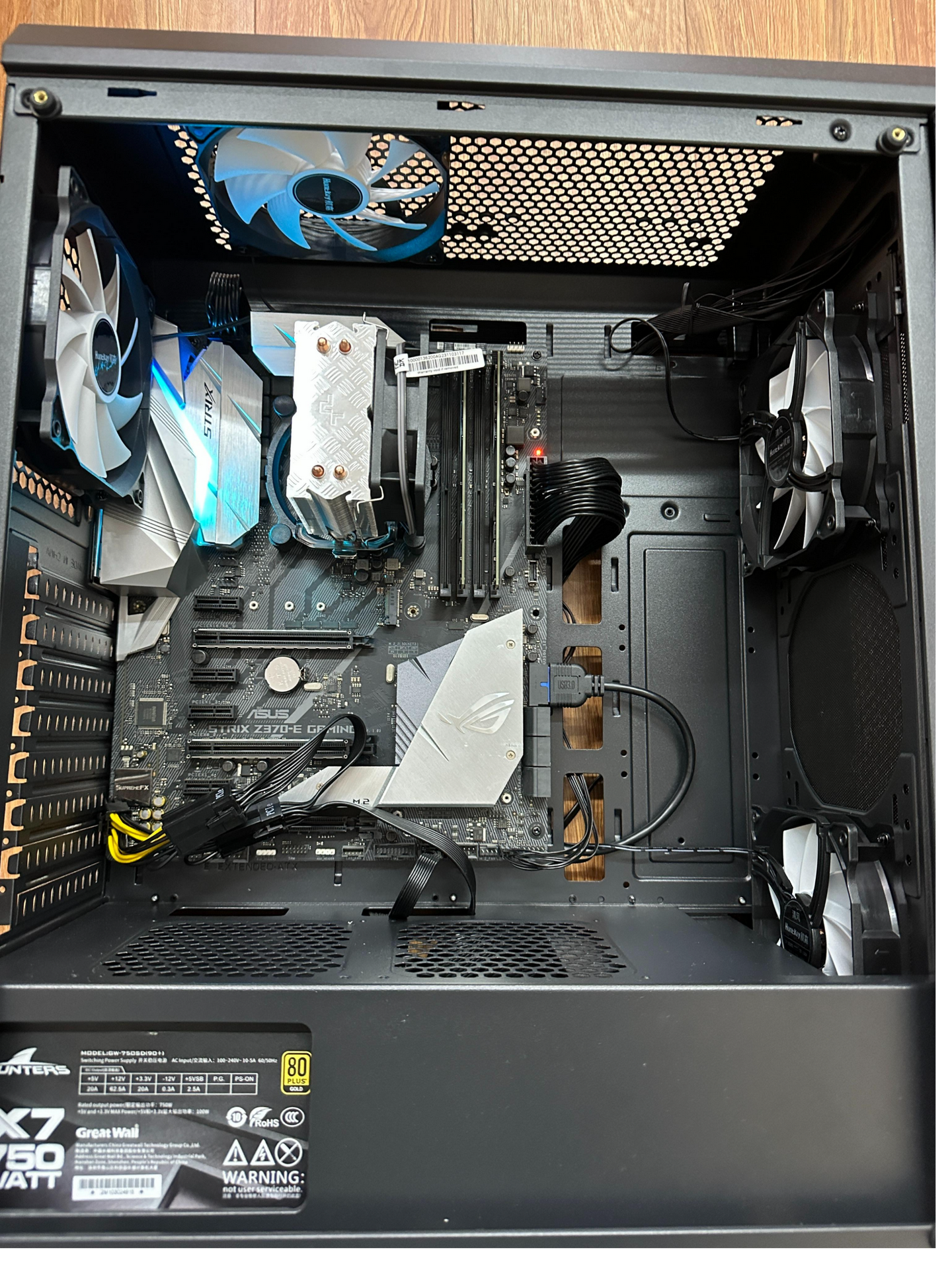

安装电源、风扇、主板到机箱上，右侧少了一个风扇是因为显卡选择的是尾部涡轮风扇，长度可能不太够，就没有装机箱中间的风扇。上面少了一个是因为只买了4个（bushi

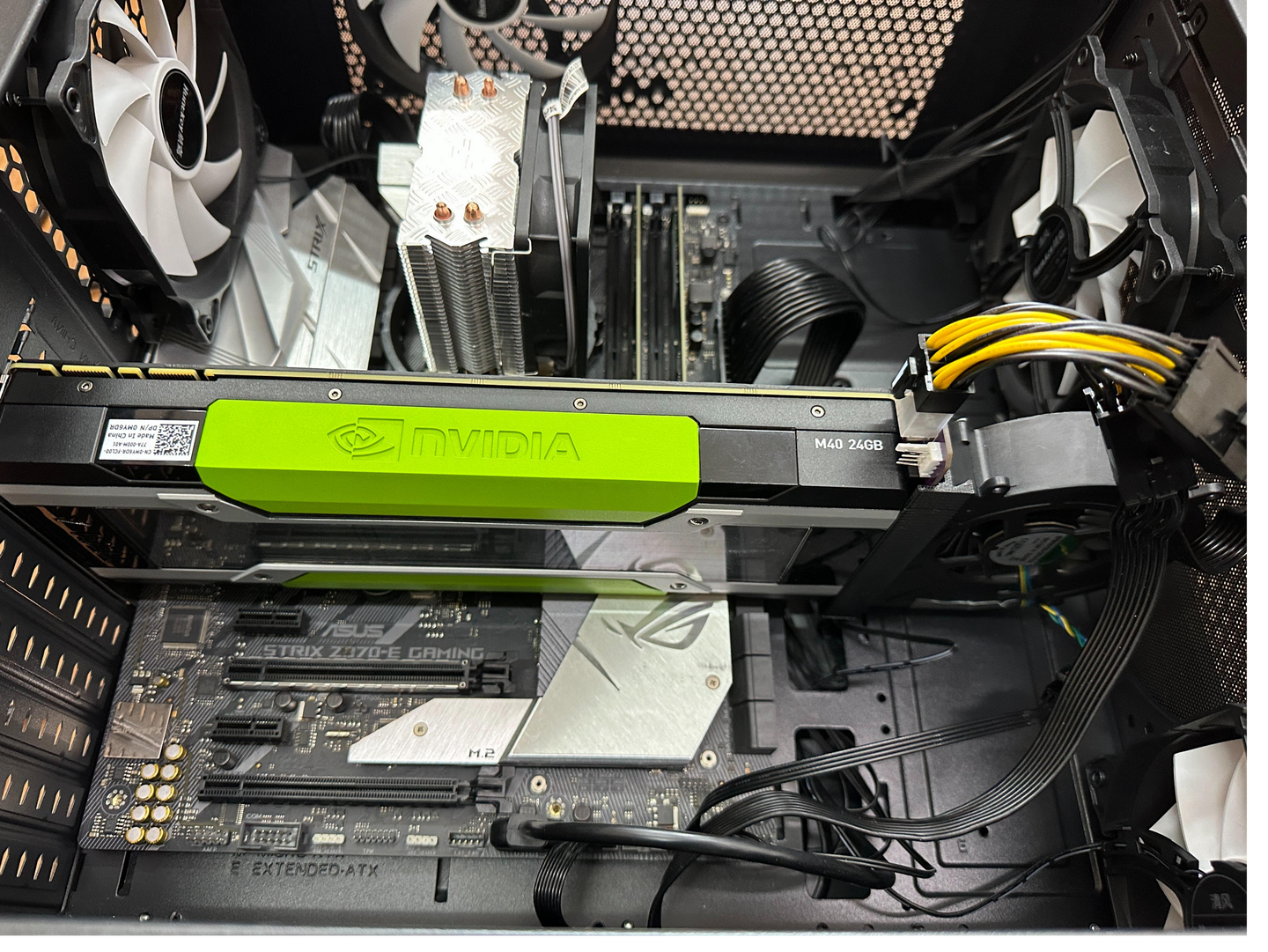

安装显卡准备测试

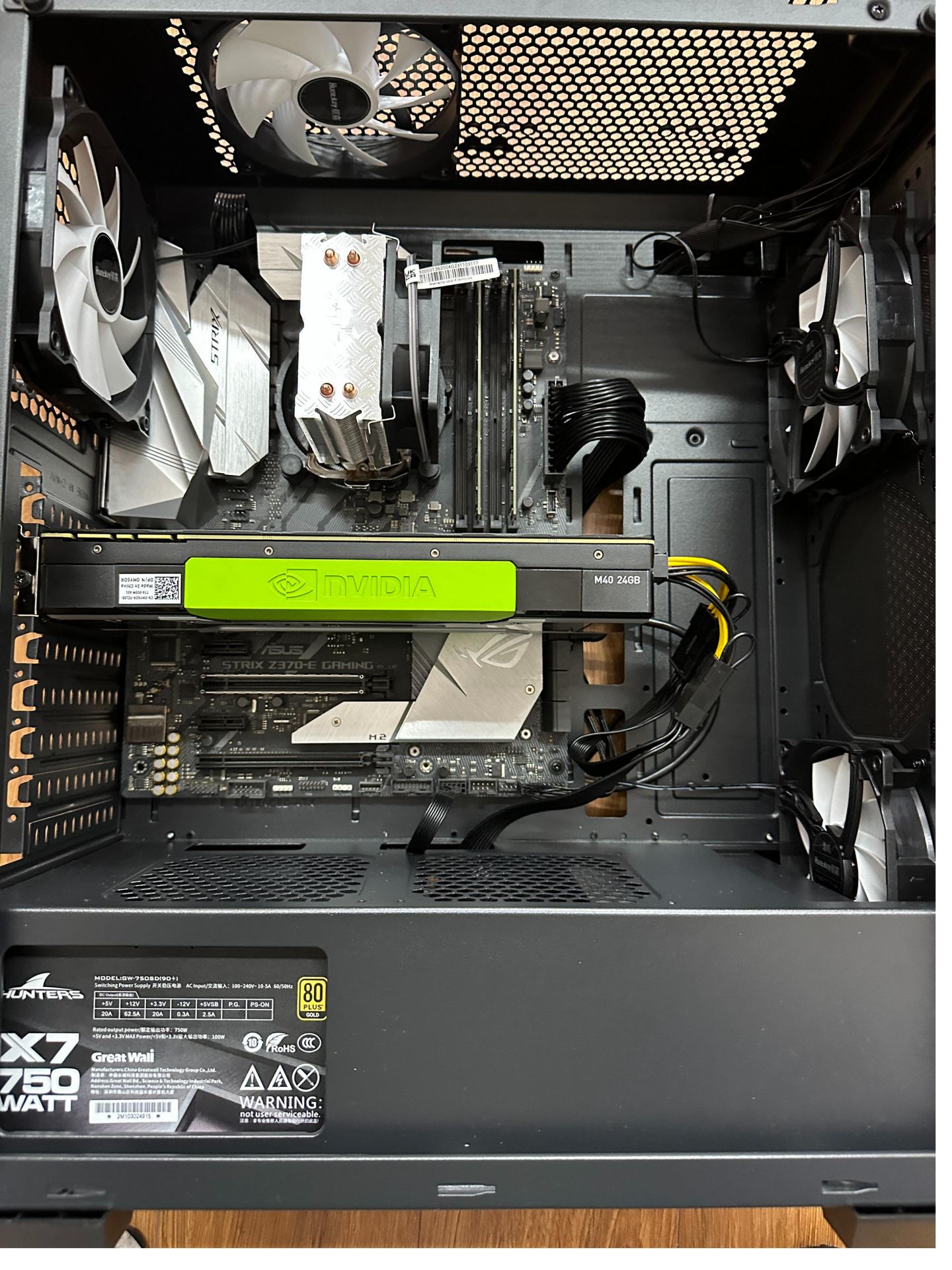

基本组装完毕，准备开机。
踩坑
就在我以为能顺利开机的时候，问题出现了，按下开机键，风扇转了两秒，停了，然后又开始转，反复了几次，再按开机键，没有反应。
接下来我开始排查问题，顺着按下电源键的过程开始查起
1. 怀疑是开机键的接触问题，机箱是新买的，应该不是物理按键的损坏，可能是没插好开机接线，于是尝试了拔了插上实验室的电脑，能正常开机。排除物理按键的问题。
2. 怀疑是电源探针问题，尝试拔掉电源静止一会，用螺丝刀短接探针，风扇转一下就停，排除电源探针问题。
3. 怀疑是主板问题，可是主板的通电灯能正常亮起，尝试把BIOS上的电池取下，静止一分钟，再开机，问题依旧。排除主板问题
4. 怀疑是电源问题，于是短接电源接到主板的接口，电源风扇能正常工作。排除电源问题。 （如何短接测试电源请参考网上的教程）
5. 怀疑是内存的问题，因为以前遇到过内存条没有插好，开机一下就关的情况，于是拔插内存条，清理插槽，擦拭金手指，换插槽，试了个遍，无果。而且主板上内存的故障灯也没亮，可能不是内存的问题。
6. 怀疑是CPU问题，取下CPU，观察CPU底座针脚有没有弯曲，因为有可能CPU没有插好会导致开不了机，取下后发现都正常。暂时排除CPU问题。
几乎把所有配件查了个遍，还是没找到问题，到这已经有点没有头绪了，基本上在网上能找到的原因已经试过了。
就在我准备放弃的时候，看到了一个视频说，铜柱接触到主板背部的电容，烧掉了主板。
我立刻回忆起来，安装机箱的时候他多给了两个铜柱，然后我安上去了，但是检查过后，我安装的位置也是ATX主板铜柱的标记位置，没有问题。
准备测试一下是不是因为铜柱引起的开不了机，将主板从机箱下取下，能正常开机，OK，确定了就是铜柱的问题引起的短路，经过一番仔细检查，终于发现了罪魁祸首。

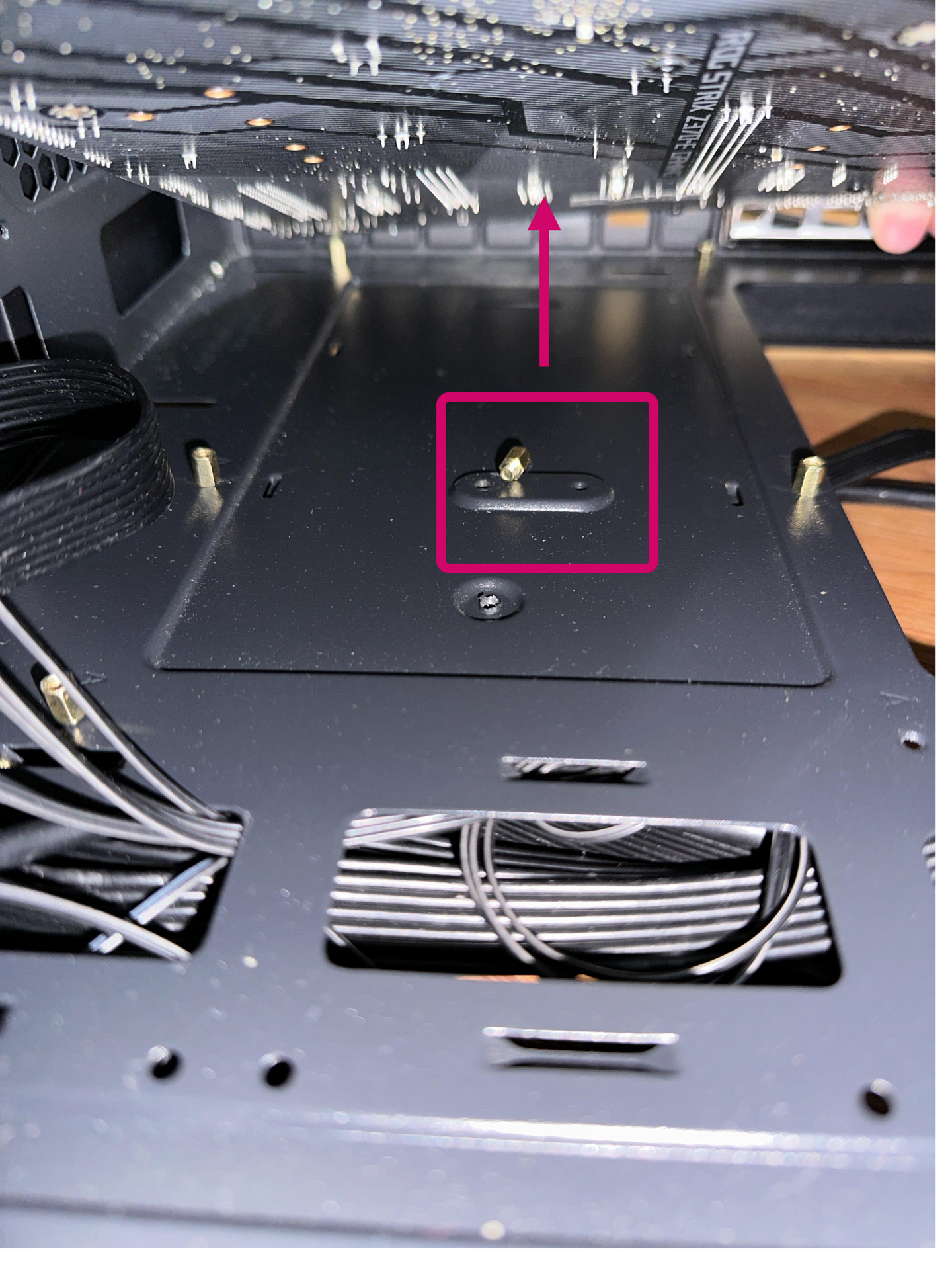

就是中间的这颗铜柱，接触到主板背部电容，导致没有办法开机，幸好主板自带短路保护，不然主板就被烧掉了。
至于为什么没有检查到这颗多出来的铜柱
1. 我以为是MATX主板上的螺丝孔，可能ATX也兼容，就没有注意。
2. 在出现问题是，因为主板插着电源不好取下，我是检查机箱侧面，也就是主板背面的螺丝孔来看有没有铜柱接触到主板背部的，刚好机箱的2.5寸硬盘盒挡住了这个铜柱的螺丝孔

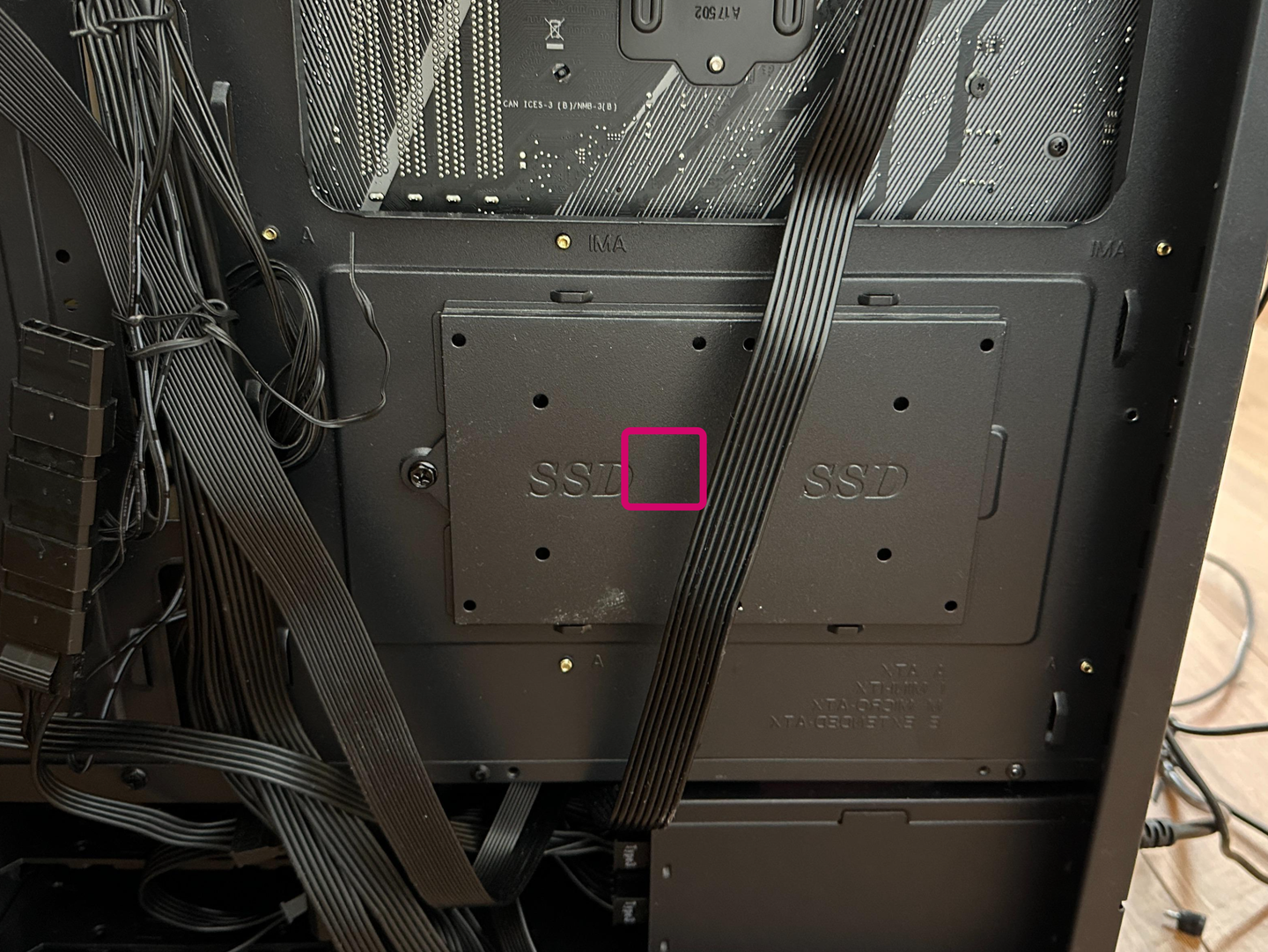

铜柱就在这个SSD盖子的下面挡住了
就这个小小的铜柱，折腾了我一下午加一晚上的时间。

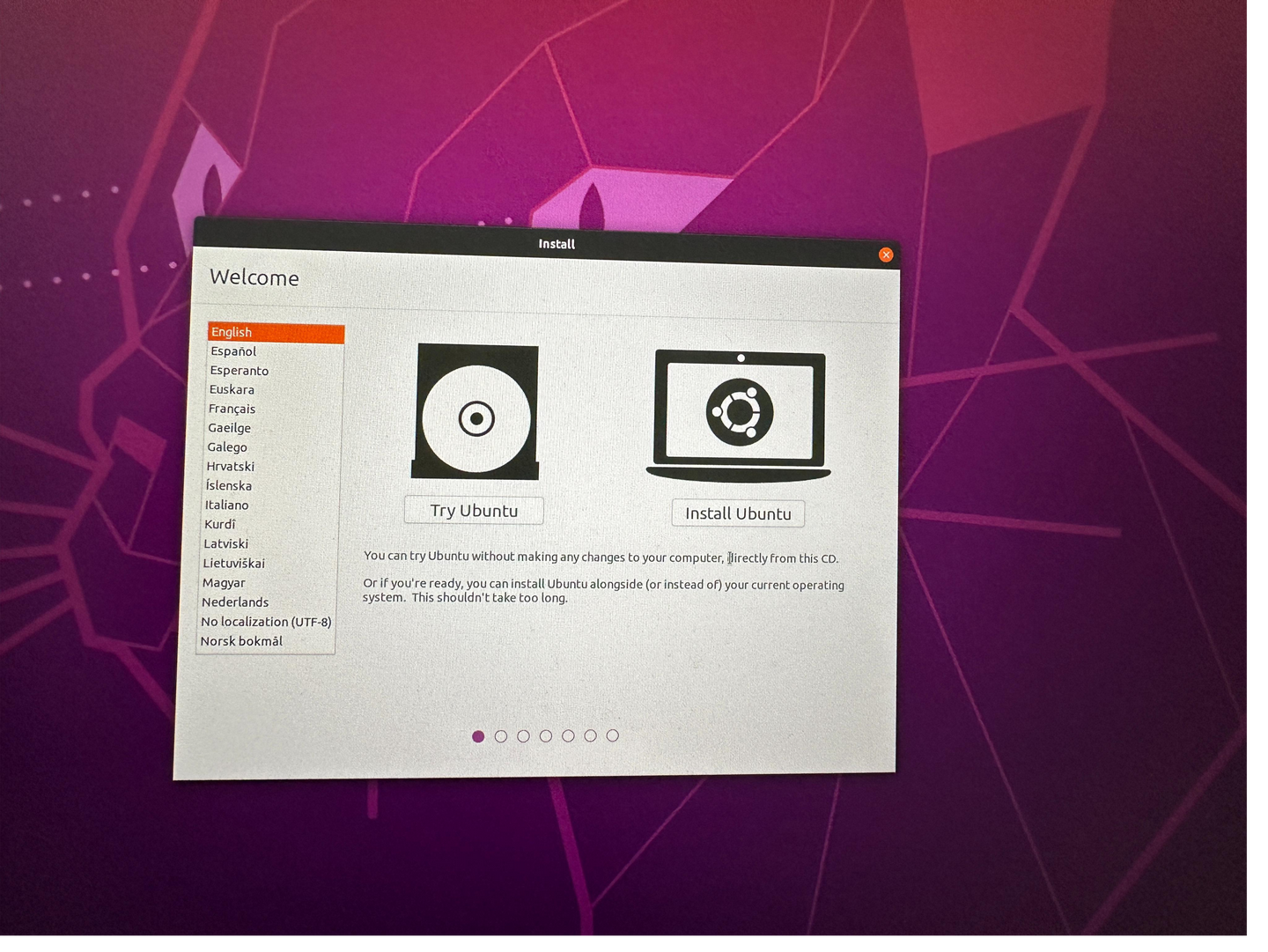

取下铜柱后正常开机，装系统

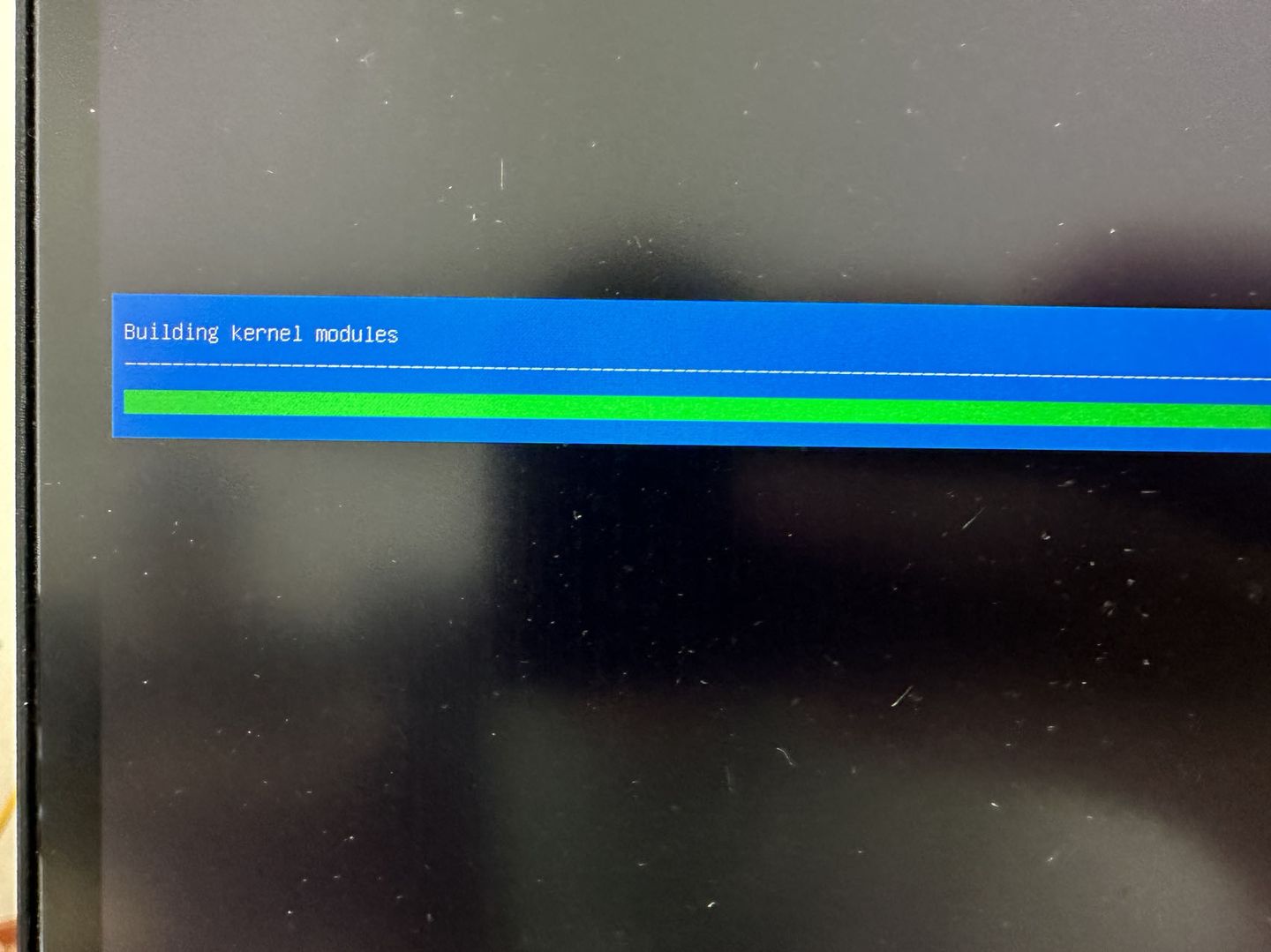

装驱动，这个过程也有踩坑，具体过程可以看看另一篇记录博客
安装完成后在终端输入
nvidia-smi结果提示
device not found
经过一番google，是需要打开主板BIOS上的设置"大于4G地址空间解码（Above 4G decoding）"
编辑切换为居中
大于4G地址空间解码

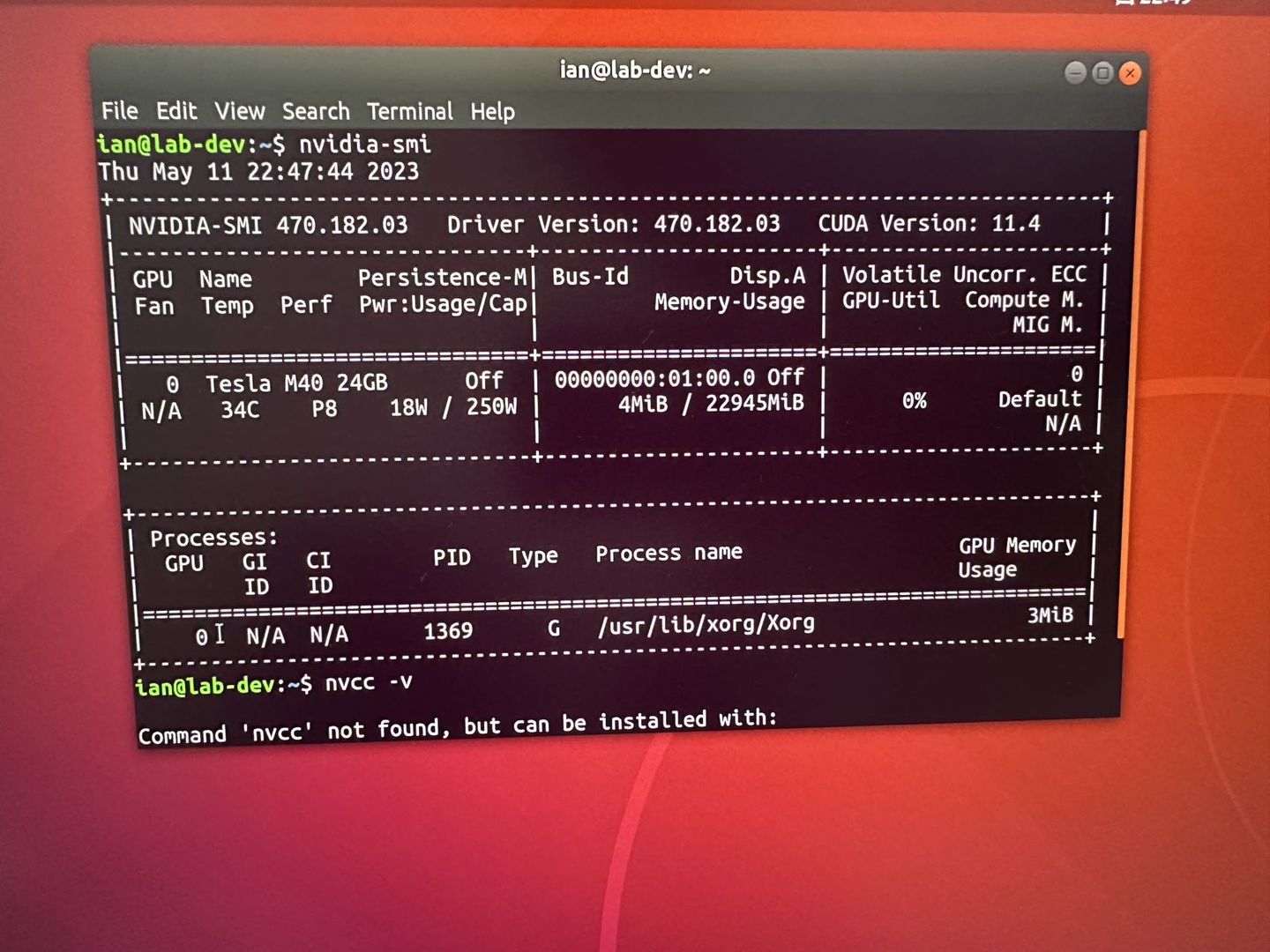

重启后输入
nvidia-smi终于算成功了
编辑切换为全宽
nvcc没有输出是因为cuda还没有添加环境变量
安装显卡风扇

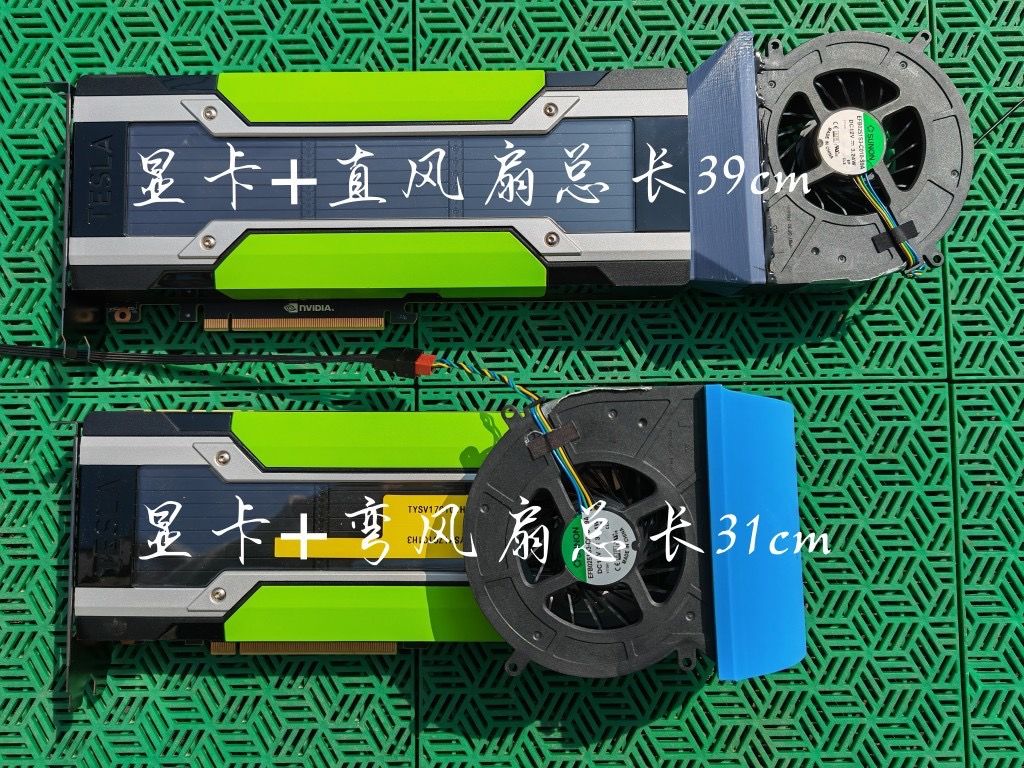

总长38cm±1cm

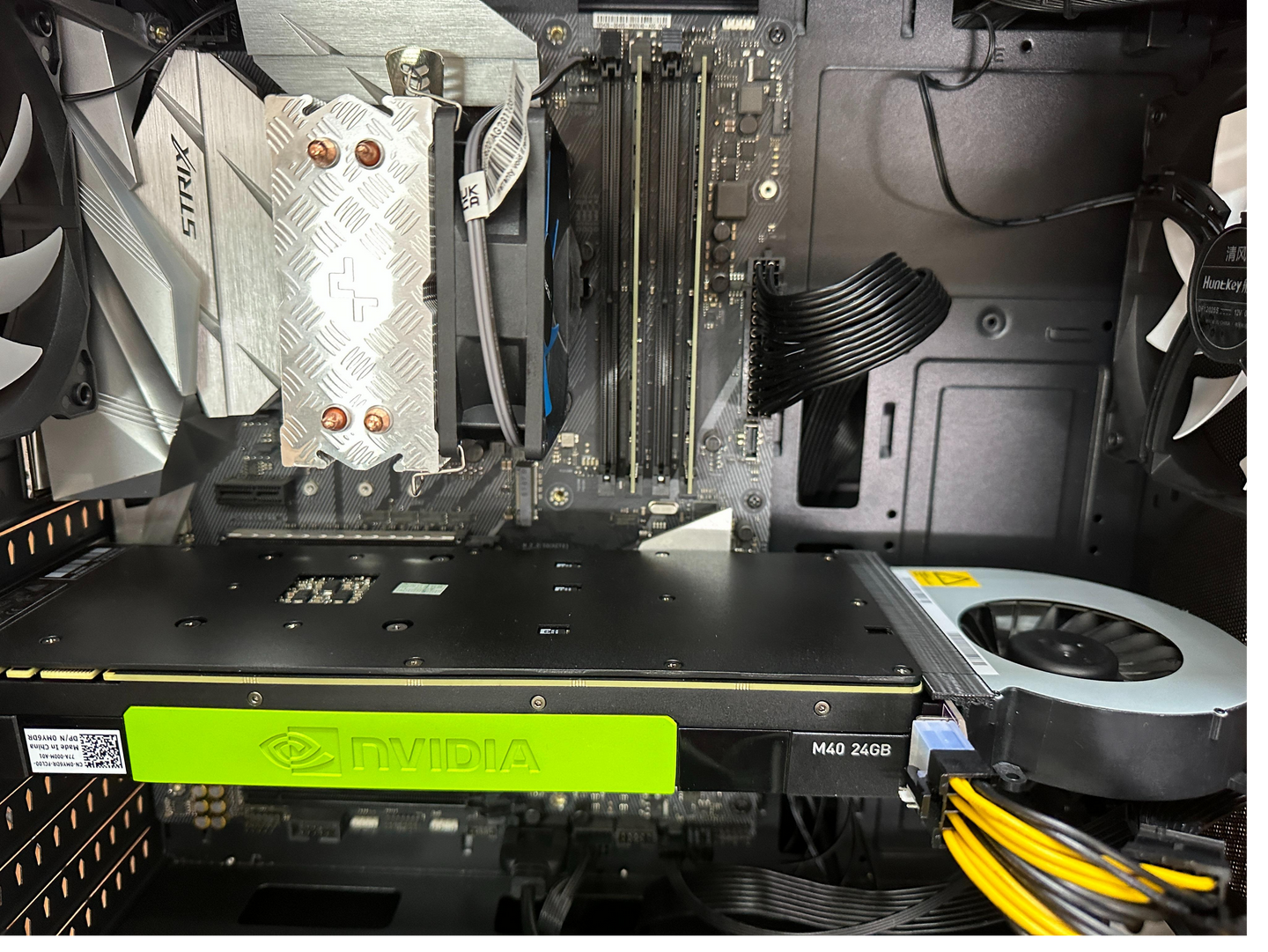

装回机箱
可以看一下加上风扇后的大概长度，机箱宣称是显卡限长380mm
装上盖子
测试
装机完成后跑一下简单模型，看一下测试效果

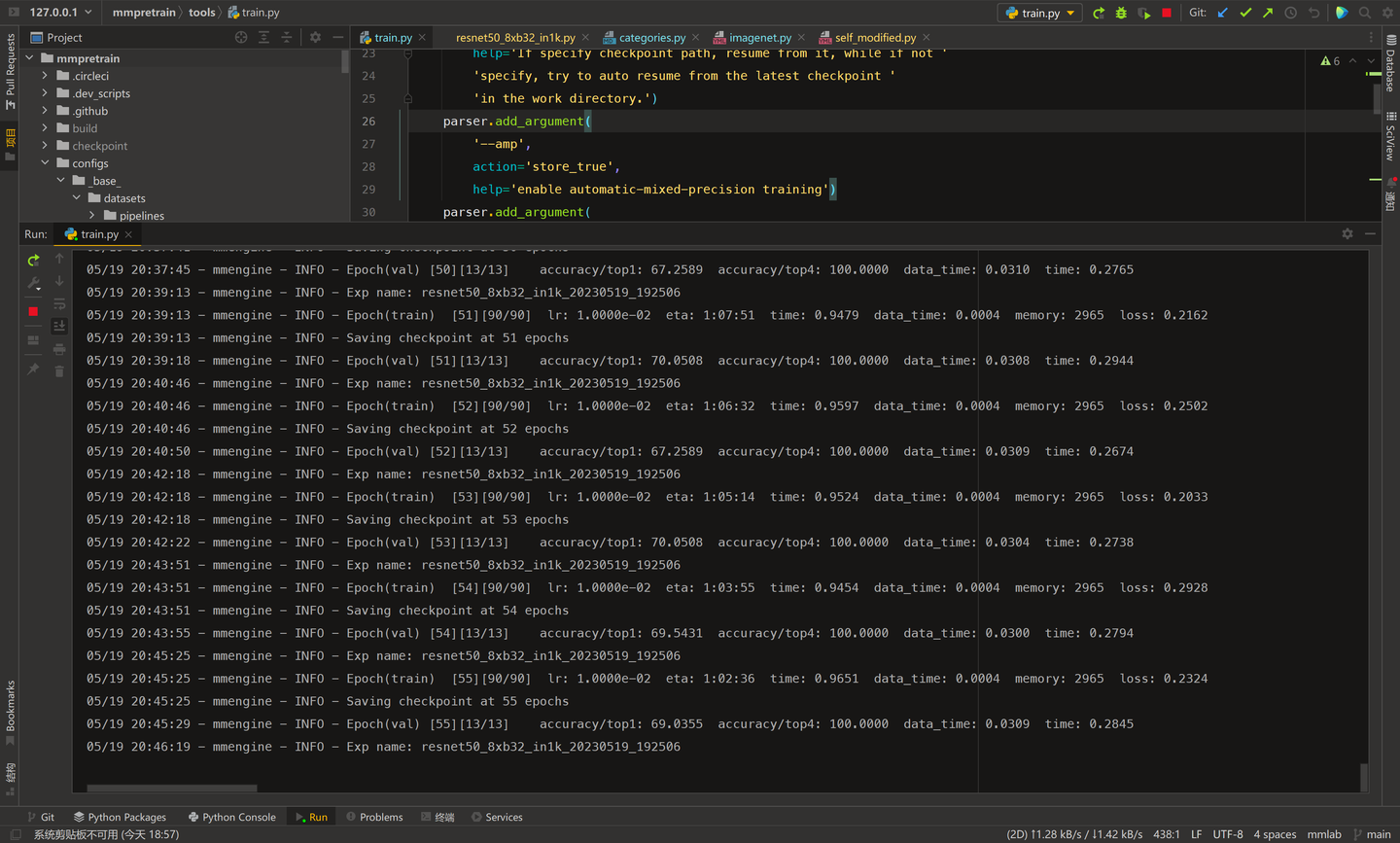

ResNet50跑分类 训练集大概4000张
编辑切换为全宽
mmpretrain测试

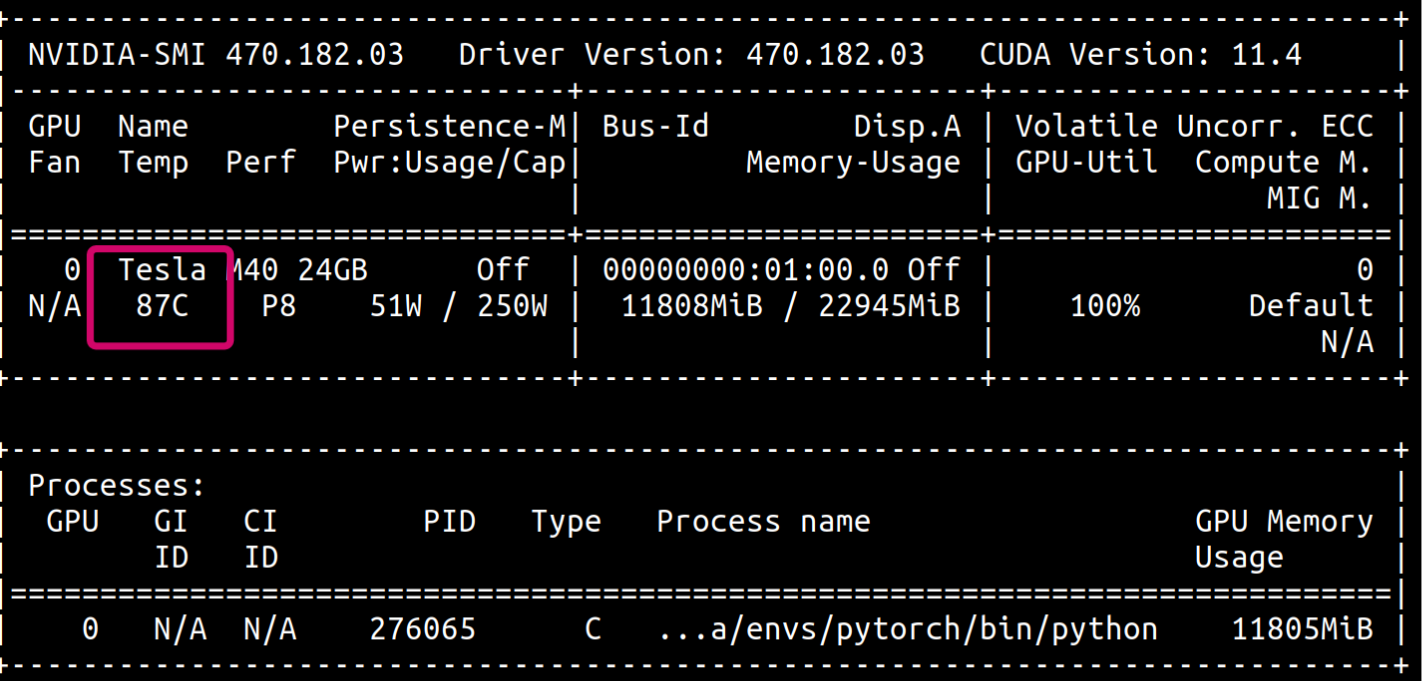

显卡的状态如下，温度在87左右
编辑切换为居中
Batch_size为64 显存占了一半
总结
虽然以前自己也装过主机，但这次真的是踩坑无数，好在最后成功解决。
需要注意的地方上文已经指出，实际装机过程中可能还会有些意想不到的问题。
整个装机流程从购买到组装完毕大概5天时间，还是算比较快的。
