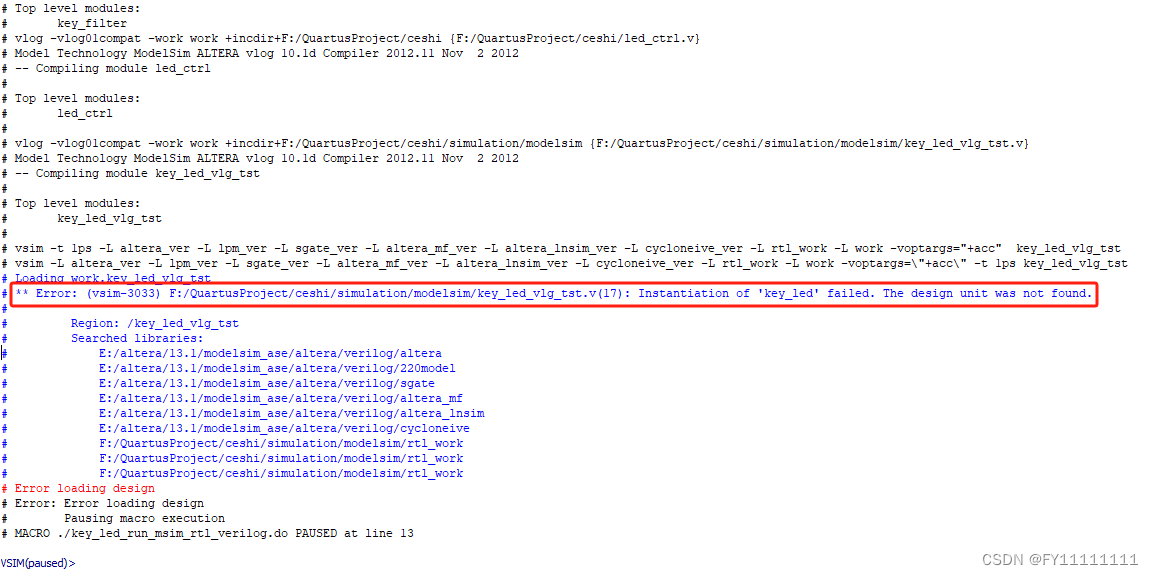

# ** Error: (vsim-3033) F:/QuartusProject/ceshi/simulation/modelsim/key_led_vlg_tst.v(17): Instantia

开门见山，出现这个报错的根本原因其实是因为modelsim无法识别原理图，导致仿真失败。所以，如果大家使用原理图代替顶层文件进行设计，那么仿真之前一定要将原理图转换成verilog代码的形式才能仿真成功。

大家在刚开始使用quartus和modelsim联合仿真的时候，可能了解过我们是可以将一个设计的各个模块代码先实现，然后生成这些模块的原理图，创建一个原理图的顶层文件。在这个顶层文件里将各个模块用信号线连接起来，然后写一个测试文件就直接跑仿真了，那么最终结果一定是仿真失败。

那我前边也说过，由于modelsim无法识别原理图，所以我们解决这个问题的关键就是将这个原理图转换成.v文件就可以了。具体的操作过程如下：

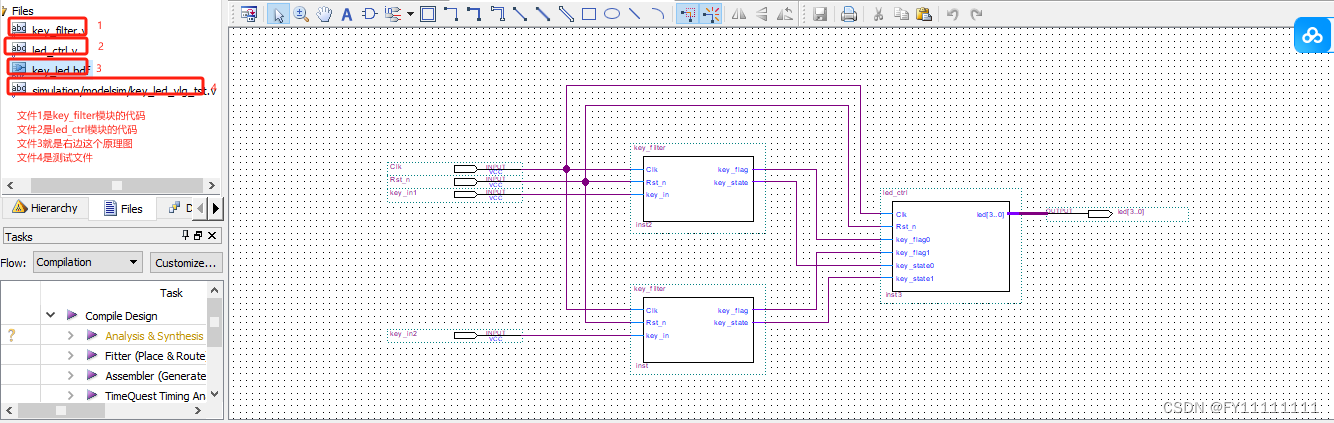

1、在工程完整的情况下（在这里我拿“按键控制led”这个小设计为例进行说明，这个设计包括key_filter和led_ctrl两个小模块），也就说我把key_filter(按键消抖)和led_ctrl(led控制)的代码都实现以后，分别生成他们的原理图（这个操作步骤我在这里不再赘述），然后新建一个原理图文件，在这个原理图文件里将这两个模块用信号线连接（包括输入输出以及模块之间的信号流动）。具体入下图所示：

2、接下来我们就需要将这个原理图转换成verilog代码。

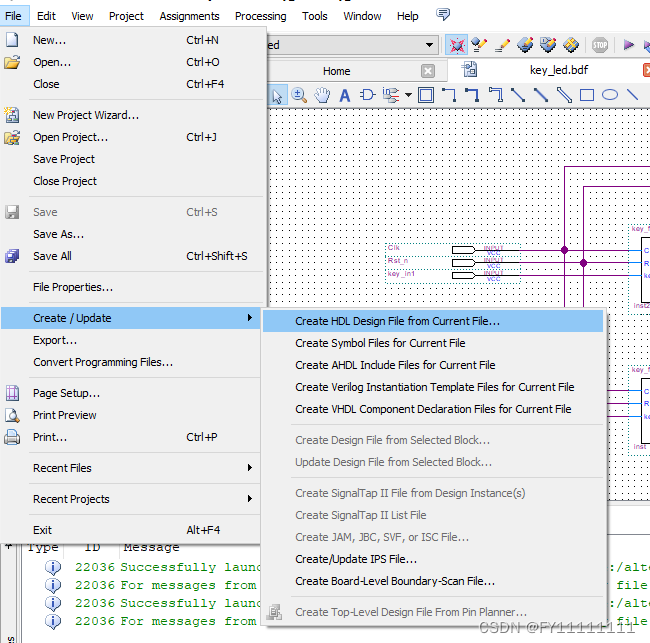

File→Creat/Update→Creat HDL File CurrentFile,然后需要我们选择一下语言（如下边的第二幅图所示），基本上都是verilog（选择什么语言根据自己的设计决定）

3、以上操作完成以后，就是编写测试文件，跑仿真就可以了。
