QuartusⅡ如何使用代码生成原理图

1、首先完成各个模块的代码设计。

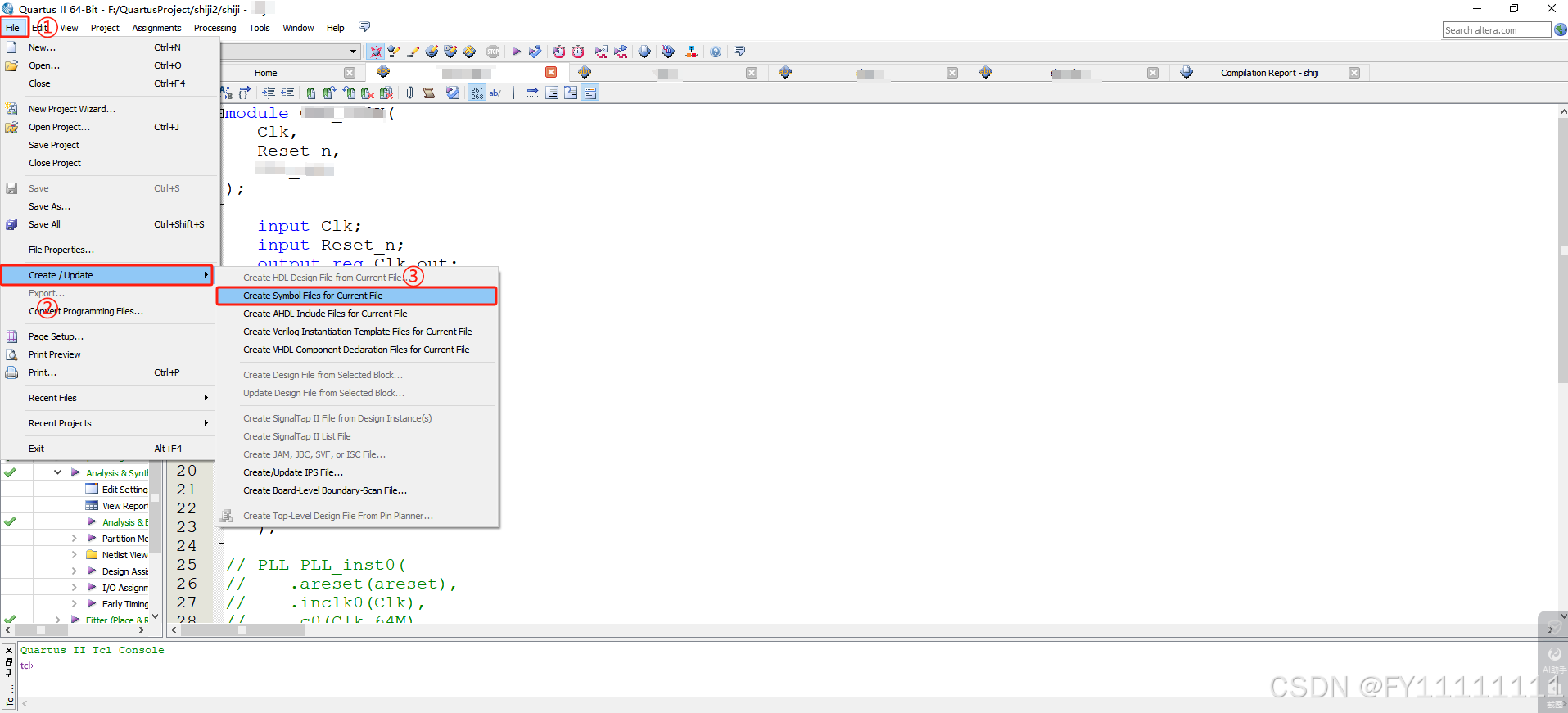

2、分别生成各个模块的原理图。打开需要生成原理图的代码，点击工具栏里的File→Create/Update→Create Symbol Files for Current File。通过以上操作生成每个模块对应的原理图。

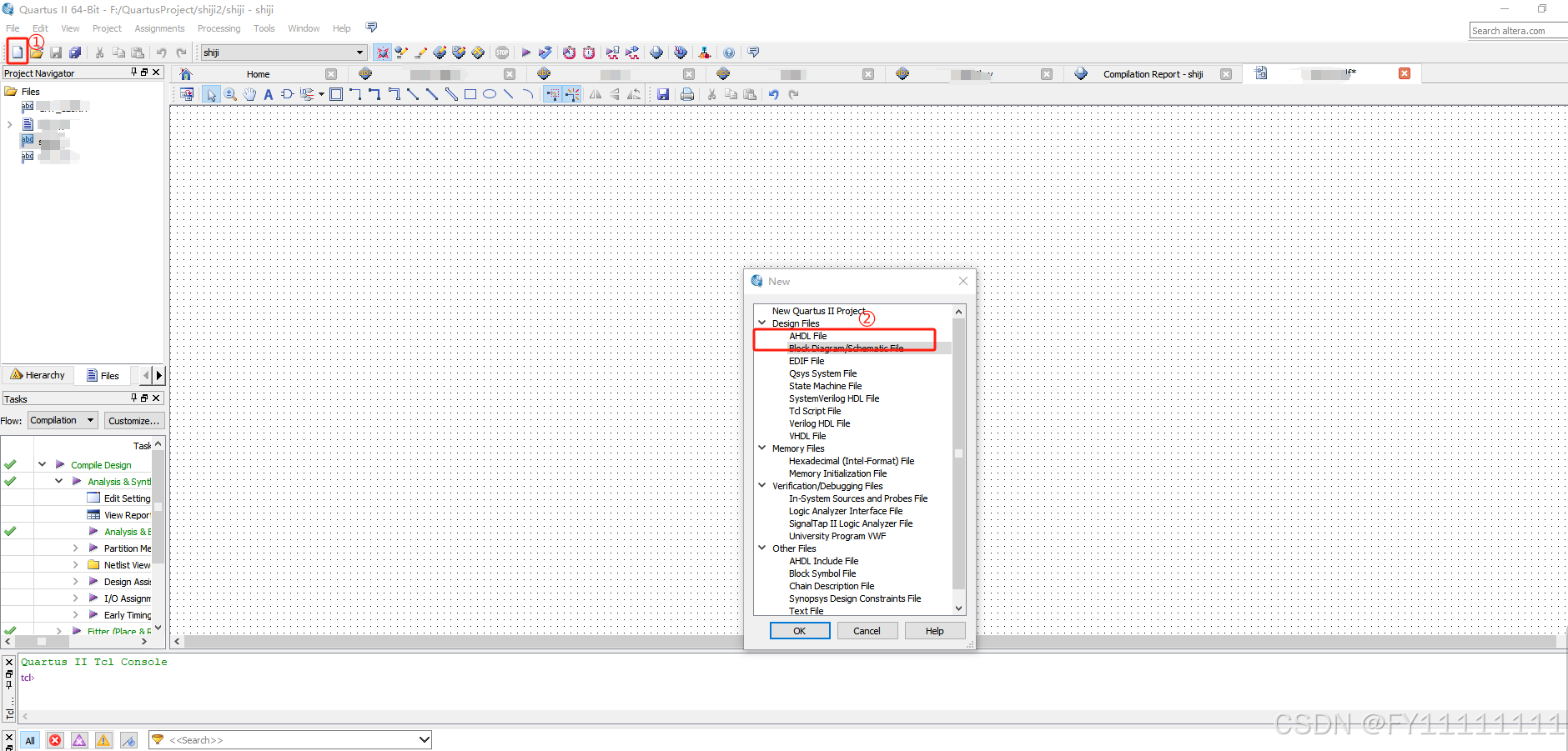

3、将各模块的原理图连接，生成顶层文件。点击左上方工具栏里的空白文件图标，在弹出来的对话框中选择Block Diagram/Schematic File。如此就可以生成一个空白的原理图绘制界面，用来绘制整个程序的原理图，也就相当于用代码完成的顶层文件。（需要注意的是，如果选择顶层文件用原理图来表示，那么就不用写顶层文件的代码，如果选择用代码写顶层文件，就不需要绘制顶层文件的原理图，二者选其一即可，并且在这个工程里，只能添加其中一个到该工程）

4、鼠标右键点击原理图绘制界面的空白处，选择insert→Symbol……

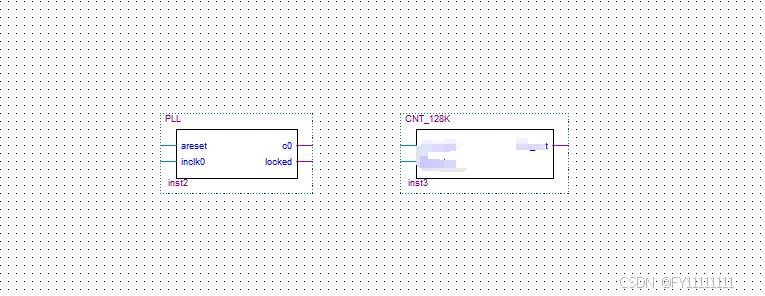

在弹出的Symbol对话框中，将各个模块对应的原理图拖到原理图绘制界面。（有几个模块就重复几次这样的操作）如图所示。

5、选择输入输出引脚，并把中间的数据流向用导线连接起来。如图所示。
