椭圆偏振法和反射法是用于表面分析和薄膜表征的光学测量技术。这两种方法都依赖于光反射：椭圆偏振法分析反射光偏振状态的变化，而反射法则测量其强度。椭圆偏振法和反射法之间的选择取决于测量原理、灵敏度和数据解释要求。每种技术在材料科学和表面分析中都有特定的作用。

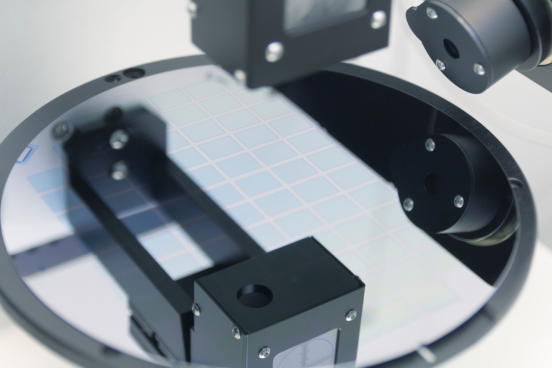

Flexfilm全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

光入射和光学复杂性对比

光入射角在成本、复杂性和功能方面将椭圆偏振法与反射测量法区分开来

椭圆偏振法:需要光以一定角度照射表面，测量反射光的强度和偏振。这种双重分析使光谱椭圆偏振法能够高精度地表征极薄和复杂的薄膜堆栈。然而，分析偏振需要具有精确运动控制的先进光学元件，这增加了系统成本和复杂性。

反射法:通常使用垂直照射表面的光，从而最大限度地减少偏振效应，尤其是在具有旋转对称性的薄膜中。这消除了对移动组件的需求，从而简化了仪器仪表，从而产生了更实惠、更易于使用的系统。此外，反射法还可以集成透射率分析，扩展其分析应用。

这两种技术都广泛用于薄膜太阳能电池分析。光谱椭圆偏振法已被应用于绘制 CdTe 太阳能电池的光学特性，将材料特性与电池性能相关联。同时，国家可再生能源实验室（NREL）开发了一种光伏反射仪来监测太阳能电池晶圆的平均反射率，从而促进制造过程中的过程控制。示例说明了椭圆偏振法如何提供详细的光学表征，而反射法如何实现有效的质量控制。

测量原理对比

椭圆偏振法和反射法使用不同的方法进行材料分析：

椭圆偏振法:测量反射后光偏振状态的变化。重点关注两个关键参数：幅值比（Ψ）-描述偏振光分量大小的变化，以及相位差（Δ）-捕获 s 偏振（垂直）和 p 偏振（平行）光之间的偏移。这些测量可以计算折射率（n）、消光系数（k）和薄膜厚度等光学常数。实现这种精度水平需要先进的仪器，包括偏振光源、调制器和精确控制和测量偏振状态的分析仪。

反射计:测量反射光的强度随角度或波长的变化，而不分析偏振变化；应用菲涅尔方程将反射强度与材料属性（如厚度和折射率）关联起来。不需要偏振分析，仪器结构简单，关注反射光强度，提供了一种简单的材料表征方法。

敏感性对比

椭圆偏振法：对材料特性和薄膜厚度的微小变化高度敏感，通常低至亚纳米水平。可以检测样品光学特性的分子尺度变化，非常适合分析超薄膜和层状结构。这种灵敏度是通过测量偏振光的幅度和相变来实现的。

反射法：在评估表面粗糙度和层厚等体积特性方面更有效，但对分子尺度变化不太敏感。为较厚的薄膜和更简单的结构提供可靠的测量，但对非常薄或多层的材料来说并不理想。灵敏度取决于光源的波长和强度测量的精度。

数据解释

椭圆偏振法通过分析反射光的幅度与相位变化实现双重测量，可精准提供薄膜厚度、折射率（n）及消光系数（k）的详细信息；但该方法的数据解释需依托数学建模与专业知识，尤其针对多层或超薄膜时，模型还需纳入材料成分、层结构及潜在各向异性等因素，因此虽能实现高准确度表征，却存在过程耗时、技术门槛高的挑战。

反射法依据不同波长下的反射光强度解读数据，因无需分析偏振或相位信息，分析流程更简单，可显著加快测量速度；但受限于信息维度，其灵敏度较低，尤其不适用于超薄或复杂薄膜结构的表征，仅能有效确定较简单场景下的薄膜厚度与表面粗糙度，更适配“快速测量优先于复杂表征”的应用需求。

椭偏仪选型建议

椭圆偏振法和反射法之间的选择取决于所需的细节水平、灵敏度和作复杂性。

椭圆偏振法广泛应用于半导体行业，用于精确的薄膜表征，例如半导体、涂层和先进材料。

优势：对薄膜和层状结构极为敏感；提供光学常数（n、k）和厚度的全面测量；无损，适用于高级材料表征。
弊端：需要复杂的检测和数据建模；更高的成本和技术要求。

反射法通常用于制造过程的质量控制，在质量控制或生产环境中进行基本表面分析和厚度测量。

优势：更简单的仪器和更快的测量；对于常规分析来说具有成本效益；适用于评估表面粗糙度和散装层厚度。

弊端：对超薄膜和详细材料特性的敏感性有限；不适合复杂的多层结构。

椭圆偏振法和反射法均为关键的光学薄膜表征技术，各具独特优势。椭圆偏振法通过高精度解析反射光的偏振态变化（Ψ和Δ），可获取纳米级薄膜的厚度、折射率（n）及消光系数（k），尤其适用于复杂膜系与超薄结构的研发场景，但对仪器与建模要求较高。反射法则通过测量反射光强度，快速评估膜厚与表面特性，系统简单、成本低，更适用于产线上的质量控制与较厚薄膜的快速检测，但在分辨率和多层分析能力上受限。因此，技术选择应基于对测量精度、灵敏度及操作复杂性的实际需求：高精度科研推荐椭偏法，而制程控制则优先考虑反射法。

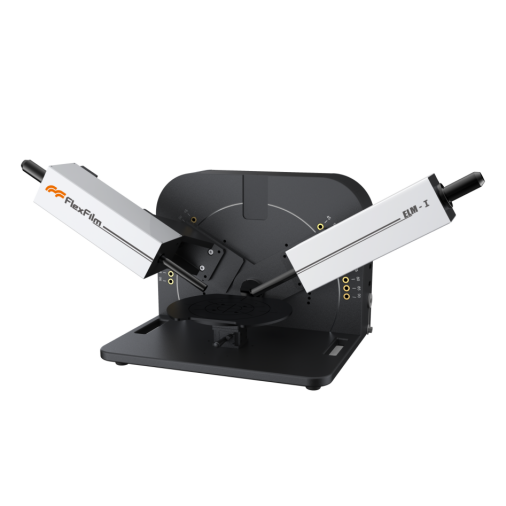

Flexfilm全光谱椭偏仪
