STM8S---外部中断应用之长按键识别

最新推荐文章于 2025-06-02 09:26:04 发布

原创

最新推荐文章于 2025-06-02 09:26:04 发布 · 9.3k 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#STM8S #长按键识别 #外部中断 #定时器 #STVD

本文详细介绍了STM8单片机中断指令的使用，包括开总中断、禁止中断、进入停机模式、中断返回和等待中断等，并以实际案例展示了外部中断长按键识别的相关配置和测试代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM8常用中断指令

开总中断
- _asm(“rim”);
禁止中断
- _asm(“sim”);
进入停机模式
- _asm(“halt”);
中断返回
- _asm(“iret”);
等待中断
- _asm(“wfi”);
软件中断
- _asm(“trap”);

STM8S常用中断映射

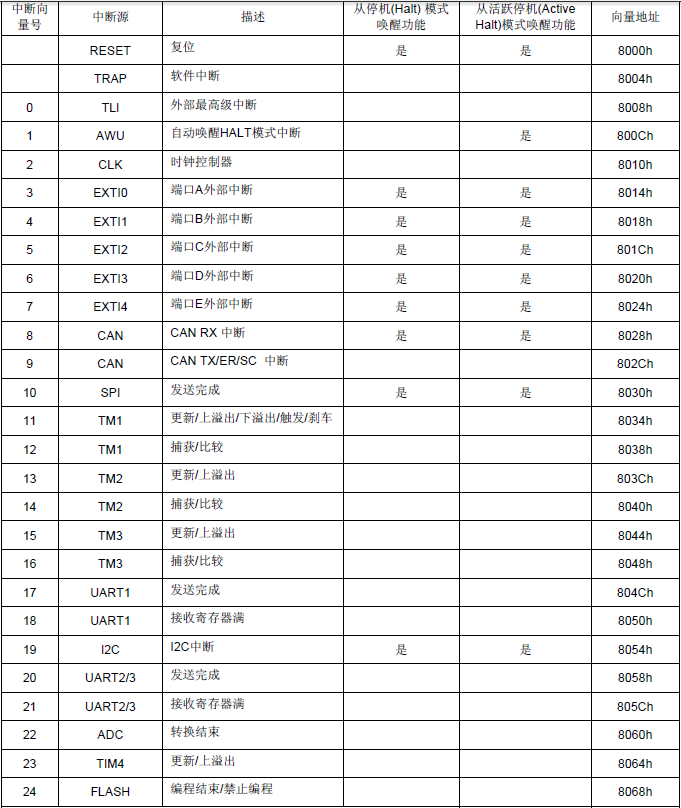

中断映射表

如使用中断函数时，可以通过在上图中查找相对应的中断向量号，而中断函数的名字可以自定义

/*  BASIC INTERRUPT VECTOR TABLE FOR STM8 devices
 *  Copyright (c) 2007 STMicroelectronics
 */

typedef void @far (*interrupt_handler_t)(void);

struct interrupt_vector {
    unsigned char interrupt_instruction;
    interrupt_handler_t interrupt_handler;
};

@far @interrupt void NonHandledInterrupt (void)
{
    /* in order to detect unexpected events during development,
       it is recommended to set a breakpoint on the following instruction
    */
    return;
}

extern void _stext();     /* startup routine */
extern @far @interrupt void EXTI2_Hand_Fun(void);
extern @far @interrupt void TIM1_UPD_OVF_TRG_BRK_IRQHandler(void);


struct interrupt_vector const _vectab[] = {
    {

  0x82, (interrupt_handler_t)_stext}, /* reset */
    {

  0x82, NonHandledInterrupt}, /* trap  */
    {

  0x82, NonHandledInterrupt}, /* irq0  */
    {

  0x82, NonHandledInterrupt}, /* irq1  */
    {

  0x82, NonHandledInterrupt}, /* irq2  */
    {

  0x82, NonHandledInte
