第四章 HFSS建模操作

1. 基本物体模型(Primitive )的概念

基本物体模型的选择都可以通过菜单栏Draw完成

---

2. 创建基本物体模型的具体步骤和操作过程

2-1 创建长方体、两种方法创建模型位置和大小

1. 建模前：

• 确定建模单位 ：Modeler > Units

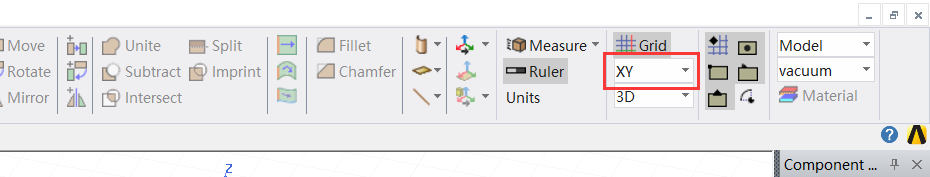

• 确认当前工作平面：XY平面

2. 建模时：

• 方法一：通过状态栏输入模型的准确位置坐标及大小尺寸

• 确定长方体顶点坐标 并按回车确定

• 确定长宽高

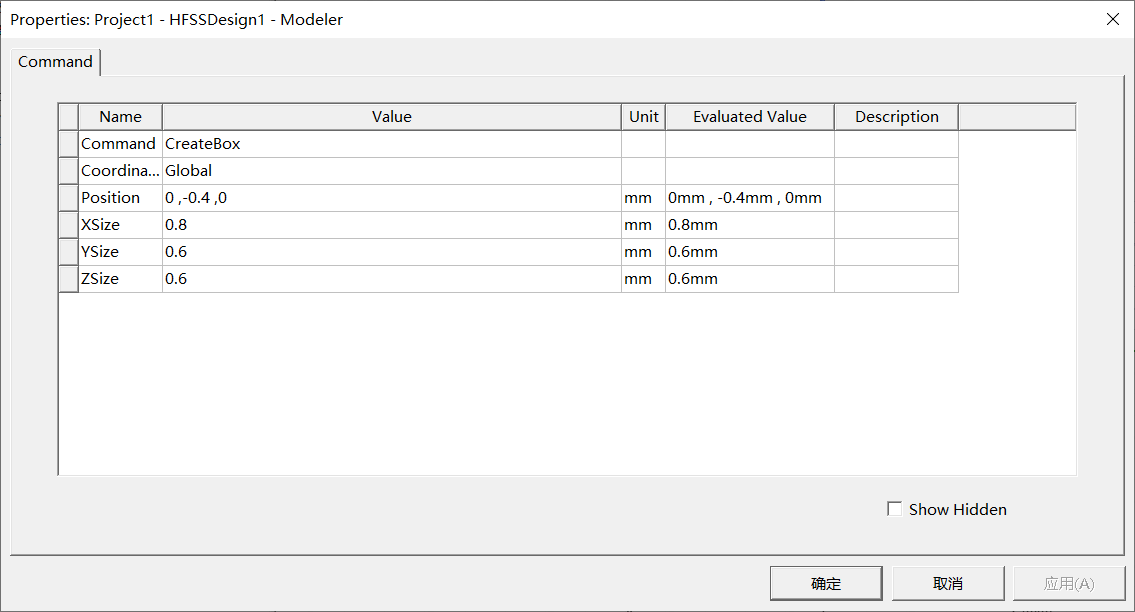

• 先粗略创建所需的物体模型，然后通过物体属性窗口输入模型的准确位置坐标和大小

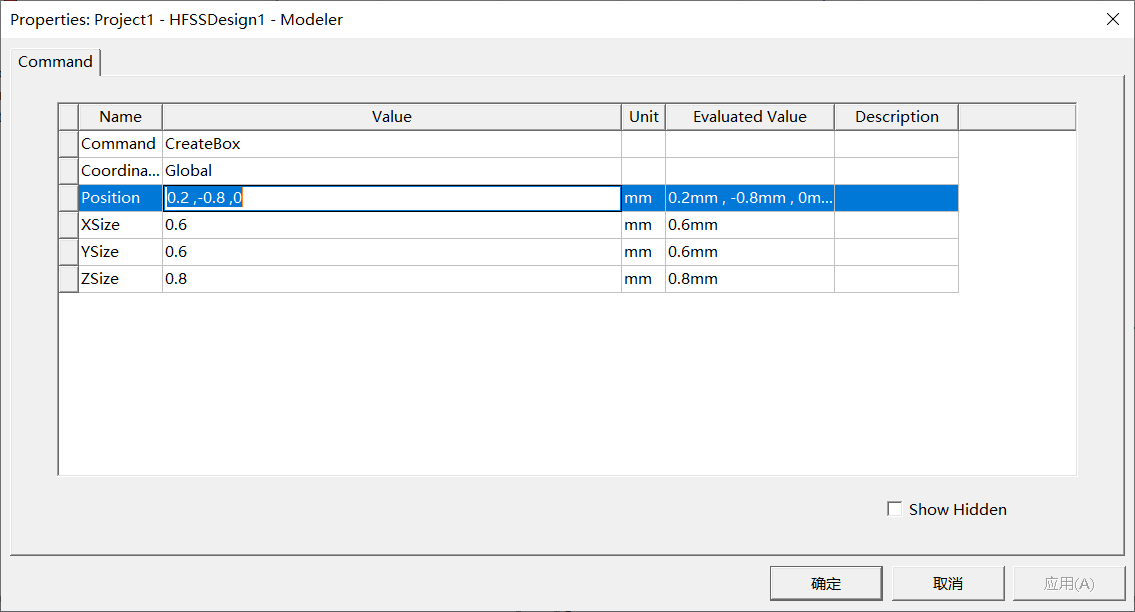

操作历史树下创建的物体，点击Ctreat Box打开Command窗口并输入顶点坐标和长宽高

2-2 解释物体属性对话框各项参数的含义

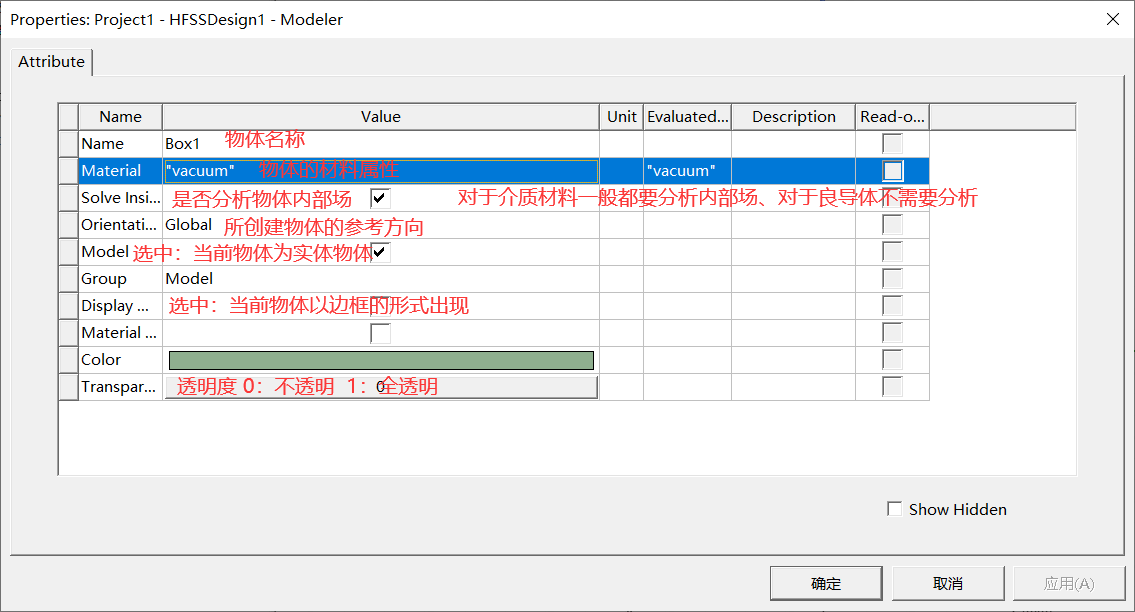

• 双击创建物体的名称：打开Attribute窗口*(单击会在左侧属性窗口出现)*

• 双击物体下的CreateBox：打开Command窗口*(单击会在左侧属性窗口出现)*编辑位置及大小

• 每次新建模型之后自动弹出该模型的属性对话框：Tools > Options > General Options > 3D modeler > Drawing > 勾选Edit properties of new primitives

• 复制模型时，同时也会复制该模型上的端口、边界设置：Tools > Options > General Options > HFSS > Boundary Assignment > 勾选Duplicate boundaries/mesh operations with geometry

2-3 实际操作演示创建圆弧线、 圆面、圆锥体和螺旋结构(Helix)、平面螺旋结构(Spiral)的过程

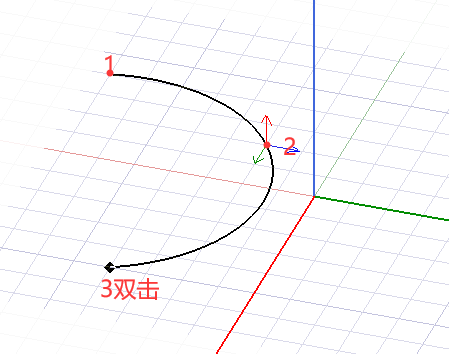

• 3点圆弧线（确定最后一点时双击）

• 圆面
