CAD图纸比例设置不同时CAD标注样式设置为相同的操作教程

CAD图纸中可能很多内容和标注原来不是一张图上，是其他dwg拷贝过来，用很多不同标注样式，其中的CAD标注设置都不同。在最后出图时，有些是需要修改设置的，这个可以在新建初始设置好CAD标注样式解决。下面以浩辰CAD制图软件为例详细介绍一下吧！

CAD标注样式设置操作步骤：

第一步：打开运行我们的浩辰CAD软件，新建命令，然后新建一个空白图层。

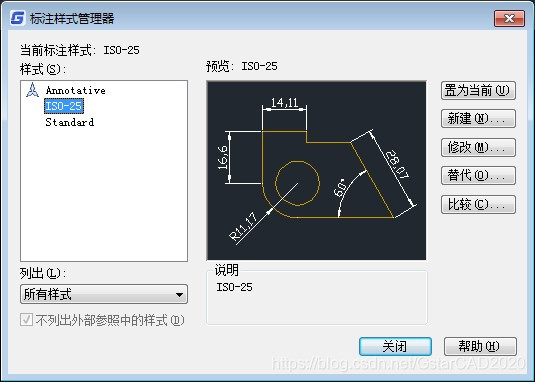

第二步：矩形绘制完成之后，在下面的属性框中点击输入标注样式管理命令D，然后就会弹出一个标注样式管理界面。

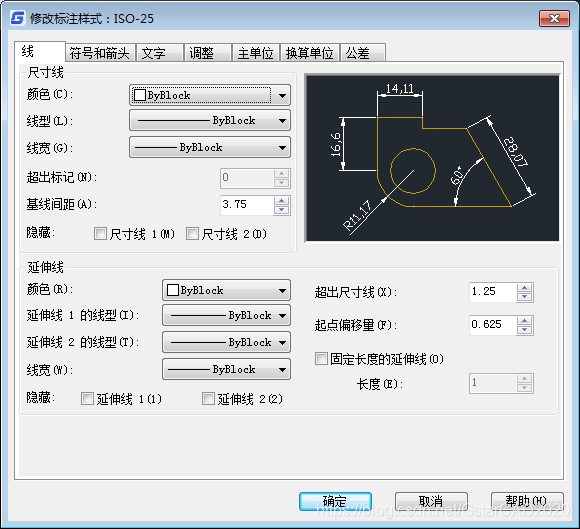

第三步：之后我们点击修改命令，在弹出的修改标注样式管理窗口中，找到文字，我们可自定义设置文字的样式还有颜色，高度等。如下图所示：

第四步：然后我们切换到调整界面，我们可以点击进行设置文字和箭头之间的样式，还有文字的位置，右下方的标注特征比例设置为使用全局比例（V）即可。我们都设置完成之后，点击确定即可。
在浩辰CAD制图软件中，同一张CAD图纸上，如果用一个标注样式，新绘制出来的CAD标注，就都统一了，如果是之前已经建立的，可以在相应样式里面，修改上面这些CAD标注设置。
