CAD打印输出时图形的线宽都是有区别的，例如建筑CAD图纸中的轴线、机械CAD图纸的中心线都会用虚线表示，且线宽设置得较细；建筑平面图中会突出墙体、门窗等基本建筑构件，而到了电气、暖通、给排水软件中 则需要突出本专业的线缆、管线和设备，墙和门窗则会打印成细线。接下来和小编一起来看看浩辰CAD软件中设置CAD打印线宽方法吧！
使用对象线宽来控制输出线宽：
所谓“对象线宽”是给图形设置的线宽。
对象线宽最好通过图层来设置，而图形线宽直接用默认的Bylayer（随层）即可，这样便于对图形进行整体管理和后续修改。

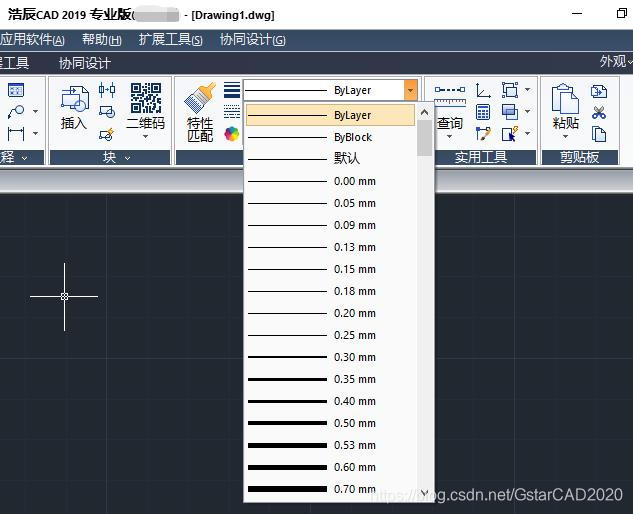

如果图层上某个图形需要使用不同线宽时，就只能手动设置图形的线宽了。选中图形后，直接在线宽下拉列表中选择即可，如下图所示。

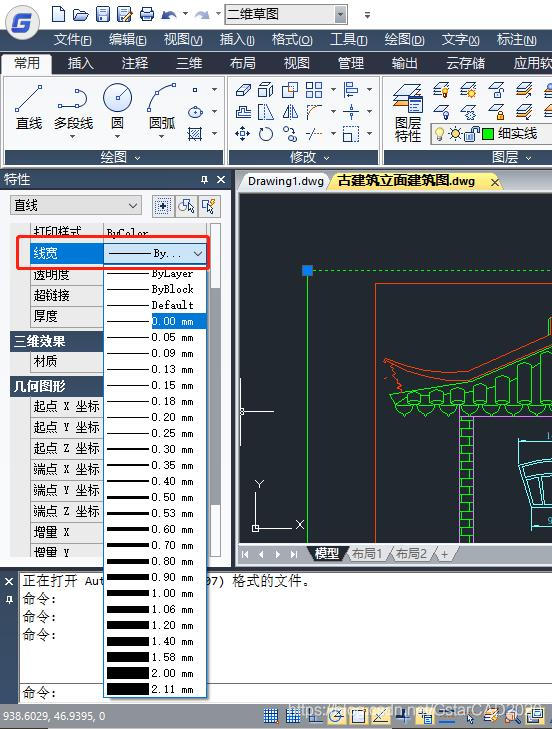

当然也可以在浩辰CAD的特性面板（CTRL+1）中进行设置，如下图所示。

在图纸中已经设置了线宽后，可以单击打开底部状态栏的线宽显示，预览线宽显示的效果，但无论在模型空间和布局空间，这个线宽都是示意性质的，并不能精确反应打印后的线宽效果。
如果想按设置的线宽打印的话，必须选择合适的打印样式表文件，在打印样式表中设置输出线宽为“使用对象线宽”，否则设置的线宽也会被忽略。
采用这种方式的好处，在图中设置好线宽后，无论使用CAD自带的彩色或单色的CTB文件，默认设置都是“使用对象线宽”，不需要再做任何调整，直接输出即可。
如果用STB，每个图层将设置不同的打印样式，保证打印输出效果。这就要看单位的要求了，直接用单位给的模板就好了。
CAD打印功能在输出图纸的时候是十分重要的，对于不同的线宽都要有所区分，在使用浩辰CAD软件绘制图纸的过程中可以通过线宽的不同来辨别不同的构件。
