CAD软件中如何设置符号库？

在使用国产CAD软件绘制电气CAD图纸的过程中，经常会用到电气符号库。那么如何设置浩辰CAD电气软件中的符号库呢？下面就和小编一起来看看国产CAD软件——浩辰CAD电气软件中电气符号大全之设置符号库的相关操作技巧吧！

CAD电气符号大全：符号库设置

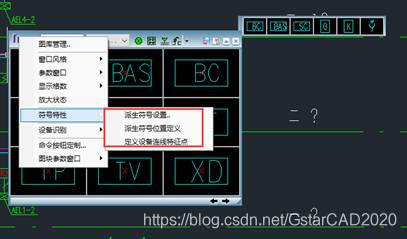

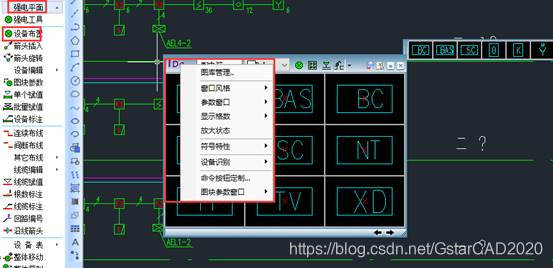

首先打开浩辰CAD电气软件，然后找到并依次点击【强电平面】->【设备布置】->【左上角右击】->【符号库存设置】。如下图所示：

【图库管理】点击该项，进入图库管理界面。
【窗口风格】可以切换窗口风格，有两种选项：精简和标准。
【参数窗口】默认是关闭状态，选择打开状态时，用户可以在插入图块的时候同时进行赋值，赋过值的设备自动变成暗蓝色（可设定），以区分没有赋值的设备。
【显示格数】选择显示图块的格数，格数越少，一次显示的图块数量越少。
【放大状态】选择此项，鼠标左键点击图块时，自动放大该图块，方便查看图块细节。
【图块参数窗口】选择“显示”，布置设备时弹出“图块插入参数”；选择“隐藏”，则不布置设备时， 不显示“图块插入参数”对话框。

以上就是小编给大家分享的国产CAD软件——浩辰CAD电气软件中CAD电气符号大全之设置符号库的相关操作技巧，各位小伙伴在学习电气CAD制图的时候如果遇到此类问题可以参考本篇CAD教程来解决哦~
