CAD中如何绘制带有箭头的引出标注？

我们在使用CAD标注快捷键的时候，通常是要在标注中使用箭头的，今天的CAD标注快捷键教程，小编将会给CAD制图初学入门小伙伴介绍国产CAD制图软件——浩辰CAD给排水软件中CAD箭头引注的相关操作技巧。

CAD中箭头引注的使用技巧：

浩辰CAD给排水软件中箭头引注命令主要用于绘制带有箭头的引出标注，文字可从线端标注也可从线上标注，引线可以多次转折，用于楼梯方向线、坡度等标注，提供共5种箭头样式和两行说明文字。下面给各位小伙伴介绍一下CAD标注快捷键中箭头引注功能的具体使用步骤：
首先打开浩辰CAD给排水软件，然后找到并依次点击[建筑设计]→ [符号标注] → [箭头引注]。

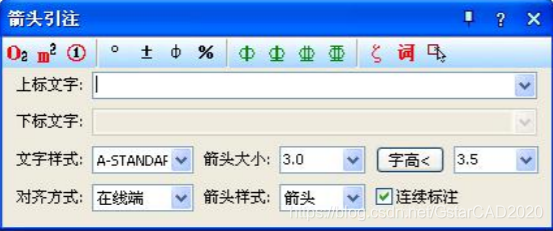

点取菜单命令后，对话框显示如下，在线端时仅输入一行文字。

在对话框中输入引线端部或者引线上下要标注的文字，可以从下拉列表选取命令保存的文字历史记录，也可以不输入文字只画箭头，对话框中还提供了更改箭头长度、样式的功能，箭头长度按最终图纸尺 寸为准，以毫米为单位给出；箭头的可选样式有“箭头”、“半箭头”、“点”、“十字”、“无”共5种对话框中输入要注写的文字，设置好参数，按命令行提示取点标注：箭头起点或 [点取图中曲线§/点取参考点®]: 点取箭头起始点。
直段下一点或 [弧段(A)/回退(U)]: 画出引线(直线或弧线)，输入 U 退回上一步；直段下一点或 [弧段(A)/回退(U)]: 回车结束命令；双击箭头引注中的文字，即可进入在位编辑框修改文字。
关于浩辰CAD给排水软件中CAD标注快捷键箭头引注的相关内容就给大家介绍到这里了。各位CAD制图初学入门的小伙伴看懂了吗？
