怎么把CAD图纸中导线断开并任意拉伸？

在使用CAD软件绘制电气图纸的过程中，在进行弱电平面设计时当需要将CAD图纸中的导线断开并任意拉伸时，该如何操作呢？其实很简单，直接调用浩辰CAD电气软件中的成任意角功能即可，接下来的CAD绘图教程就让小编给大家分享一下浩辰CAD电气软件中成任意角功能的相关使用技巧，感兴趣的小伙伴可以参考本篇CAD绘图教程了解一下。

CAD中成任意角功能的使用技巧：

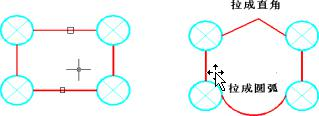

浩辰CAD电气软件中成任意角功能主要用于将导线断开并任意拉伸，在布线过程中，可以随时改变对话框中的参数。下面的CAD绘图教程给大家介绍一下具体的操作步骤：

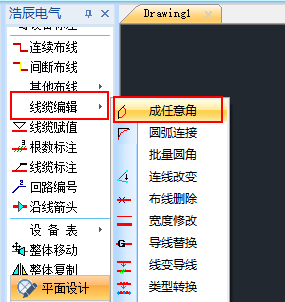

首先打开浩辰CAD电气软件，然后找到并依次点击【平面设计】→【弱电平面】→【线缆编辑】→【成任意角】。如下图所示：

1、线缆的位置，就是断开线缆的位置。
2、序通过 F8 切换将旧版软件的“拉成直角”，“拉成任意角”功能合二为一。

以上CAD绘图教程中小编给大家整理了浩辰CAD电气软件的弱电平面设计中成任意角功能的相关使用技巧，各位小伙伴在CAD制图过程中如果需要将CAD图纸中的导线断开并任意拉伸的话可以参考本篇教程来操作。
