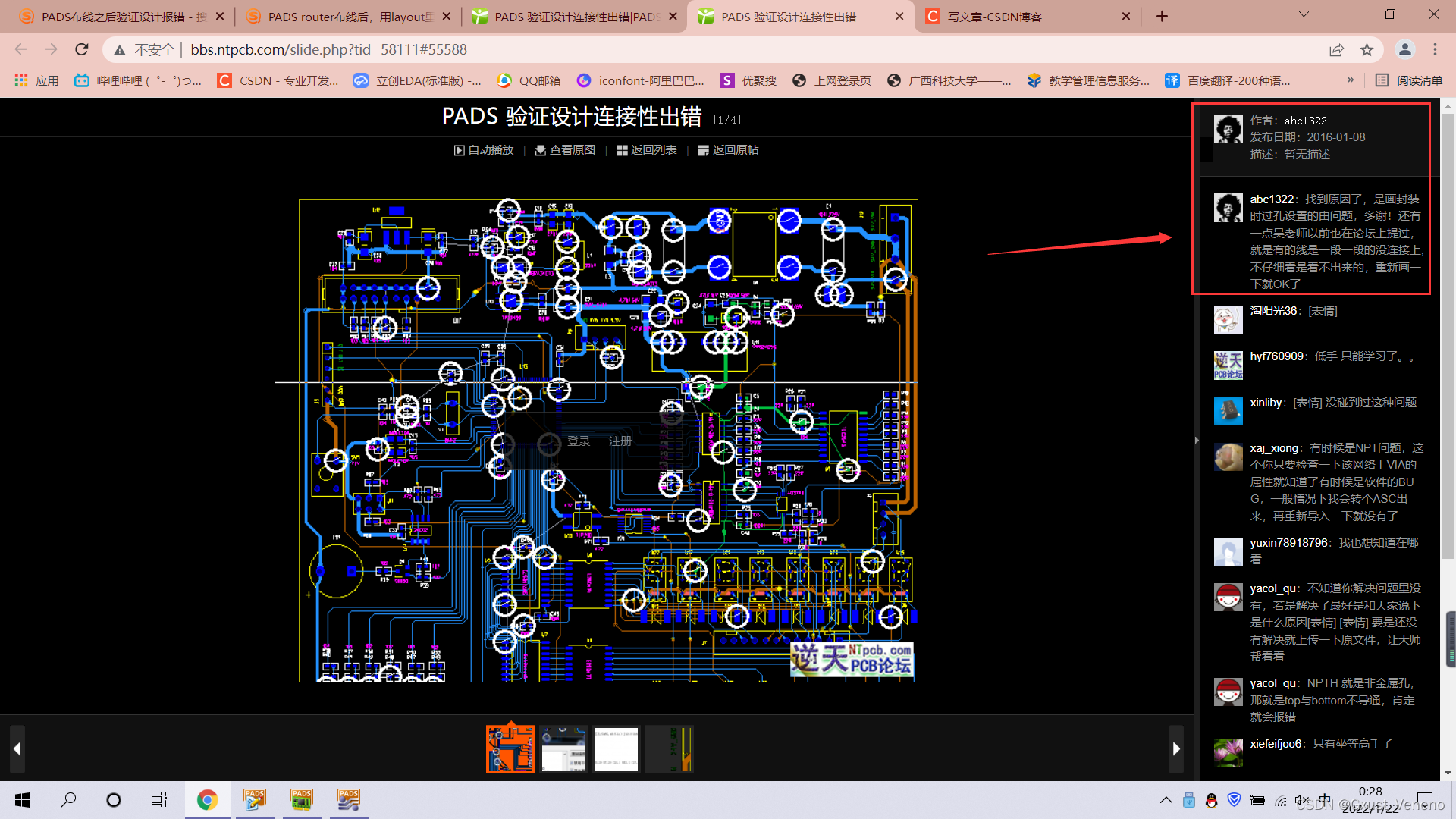

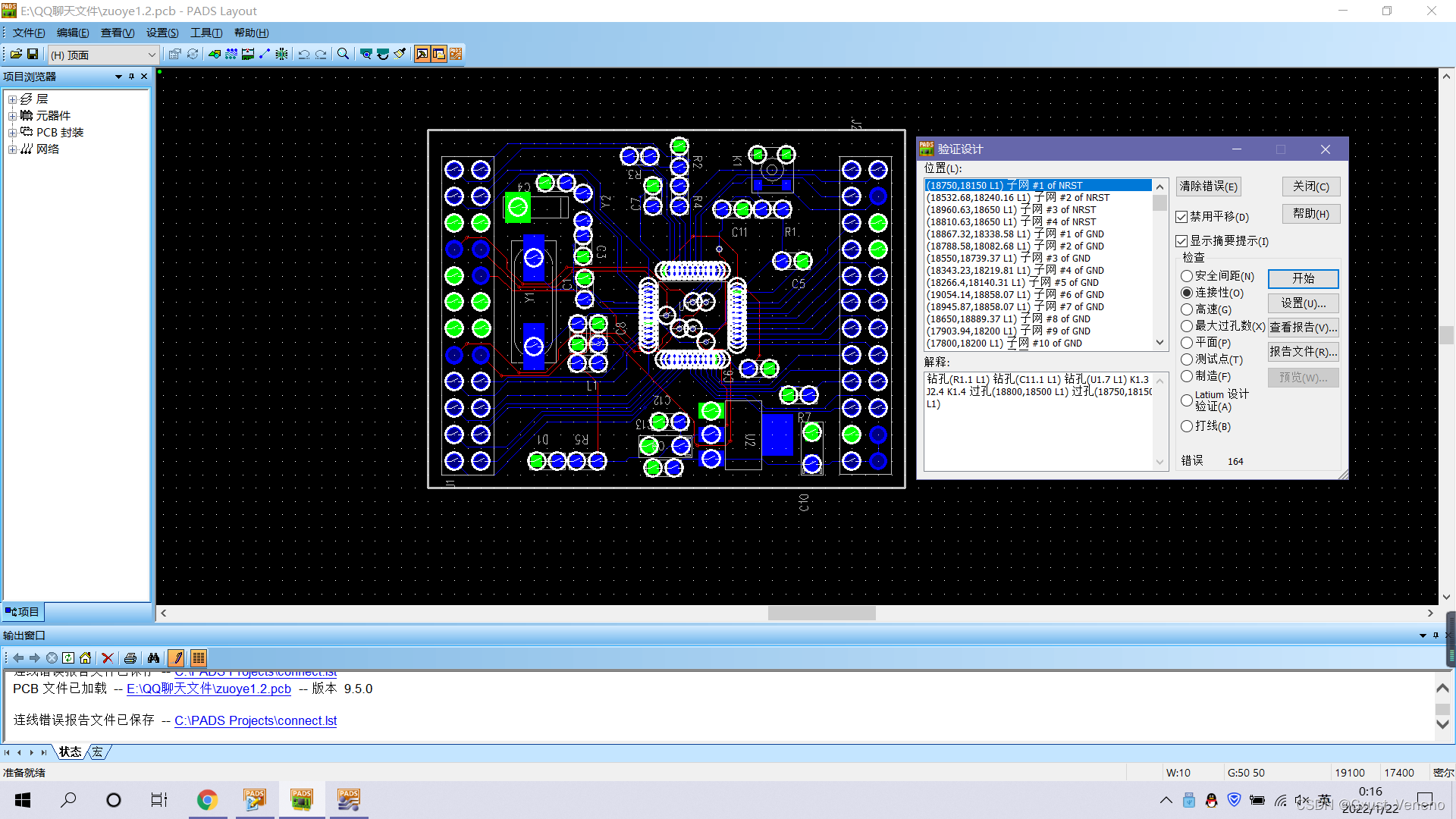

PADS9.5 Router布线后,用Layout里面的验证设计检查连接性的时老是出现错误(如图)。
网上查询了很久,尝试了很多方法都无法解决。出现这种情况的原因之一很可能是自己画封装时出错了,建议大家仔细检查一下封装。

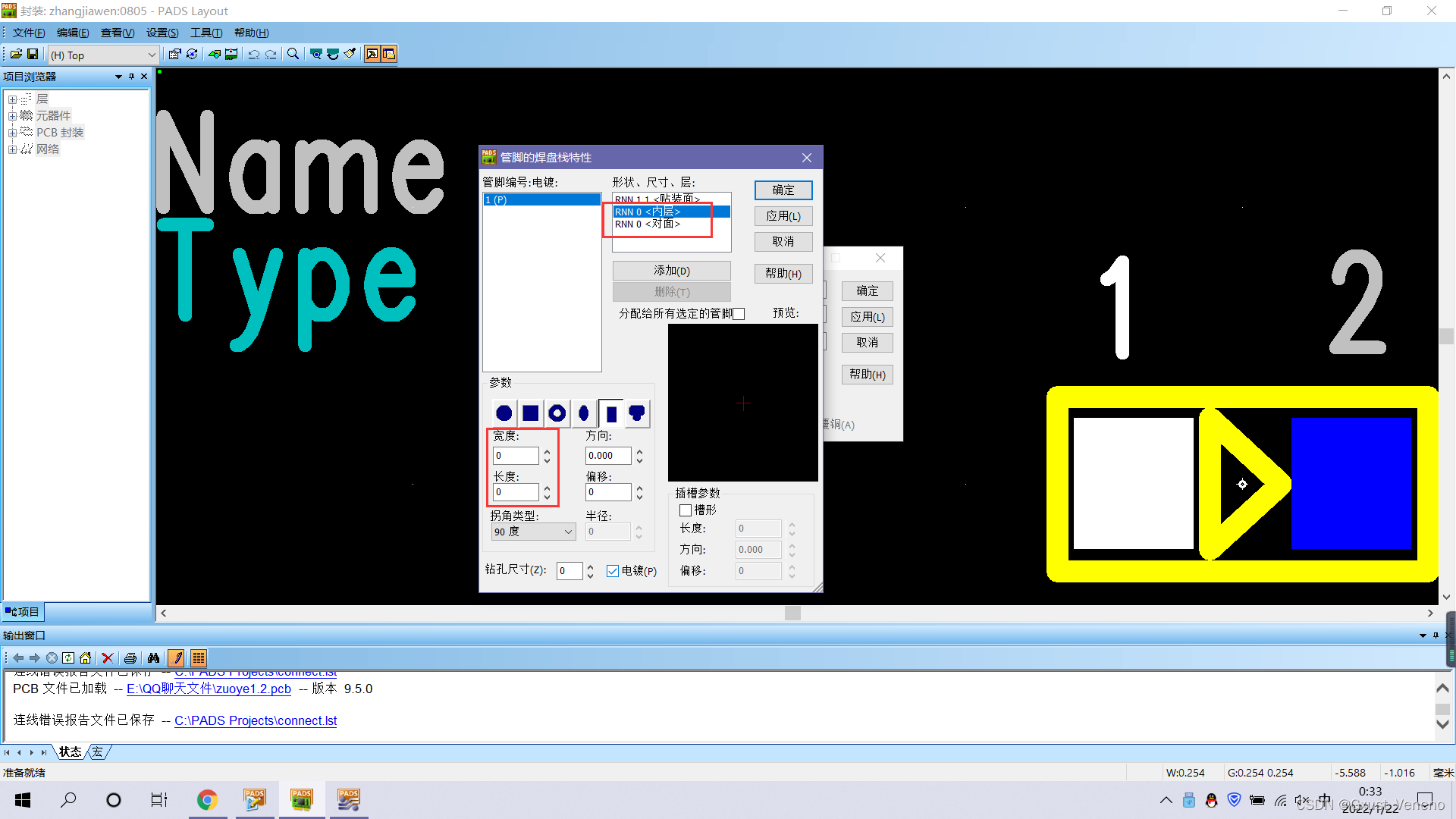

解决方法:贴片元器件的封装内层和对面设置为0(如图)。
封装修改后从库中更新设计再次验证会发现错误减少了或者没有了。
希望这篇文章对你有所帮助。
