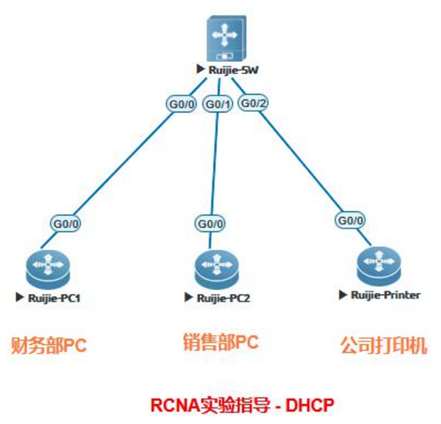

实验需求：

1，PC1 属于财务部（VLAN 10），其地址段为 172.16.1.0/24，网关为 172.16.1.254；

2，PC2 属于销售部（VLAN 20），其地址段为 172.16.2.0/24，网关为 172.16.2.254，公司打印机为全公司提供打印服务，由于 IP 地址规划原因，打印机划分到财务部所属的 VLAN；

3，SW 作为该公司核心交换机，作为 PC1、PC2、打印机等设备的网关，同时为这些终端自动分配地址，所获 IP 地址的租期为 8 小时。由于打印机的特殊属性，其 IP 地址固定为172.16.1.200；

4，在销售部地址段中，172.16.2.200 以后的 IP 地址不允许分配出去，需要保留；

5，公司终端访问互联网时，使用的 DNS 地址为 114.114.114.114 和 8.8.8.8；

华为
int vlan10 ip add 172.16.1.254 24 int vlan 20 ip add 172.16.2.254 24




ip pool vlan10 network 172.16.1.0 mask 24 static-bind ip-address 172.16.1.200 mac-address 00e0-fc96-e4c0 gateway 172.16.1.254 dns-list 114.114.114.114 dns-list 8.8.8.8 lease day 0 hour 8

	将DHCP Server全局地址池下的IP地址与MAC地址进行绑定




ip pool vlan20 network 172.16.2.0 mask 24 excluded-ip-address 172.16.2.200 gateway 172.16.2.254 dns-list 114.114.114.114 dns-list 8.8.8.8 lease day 0 hour 8

	配置IP地址池中不参与自动分配的IP地址范围




dhcp enable int vlan 10 dhcp select global int vlan 20 dhcp select global

	开启接口采用全局地址池的DHCP Server功能

锐捷
1，在核心交换机上配置 VLAN 10、VLAN 20，并配置对应的 SVI 口地址，作为这些终端的网关；
Ruijie-SW(config)#vlan range 10,20 Ruijie-SW(config)#interface vlan 10 Ruijie-SW(config-if-VLAN 10)#ip address 172.16.1.254 24 Ruijie-SW(config)#interface vlan 20 Ruijie-SW(config-if-VLAN 20)#ip address 172.16.2.254 24





2，开启 DHCP 服务并完成基础 DHCP 配置
Ruijie-SW(config)#service dhcp	启动 DHCP-SERVER 功能
Ruijie-SW(config)#ip dhcp pool 财务部	配置地址池
Ruijie-SW(dhcp-config)#network 172.16.1.0 255.255.255.0	配置 DHCP 地址池的网络号和掩码
Ruijie-SW(dhcp-config)#default-router 172.16.1.254	配置客户端缺省网关
Ruijie-SW(dhcp-config)#dns-server 114.114.114.114 8.8.8.8	配置域名服务器
Ruijie-SW(dhcp-config)#lease 0 8 0	配置地址租期

Ruijie-SW(config)#ip dhcp pool 销售部 Ruijie-SW(dhcp-config)#network 172.16.2.0 255.255.255.0 Ruijie-SW(dhcp-config)#ip dhcp excluded-address 172.16.2.200 172.16.2.254 Ruijie-SW(dhcp-config)#default-router 172.16.2.254 Ruijie-SW(dhcp-config)#dns-server 114.114.114.114 8.8.8.8 Ruijie-SW(dhcp-config)#lease 0 8 0

	配置排除地址



3，为打印机分配固定的 IP 地址；
Ruijie-SW(config)#ip dhcp pool Printer
Ruijie-SW(dhcp-config)#hardware-address 0c68.f83c.0001	配置客户端的硬件地址
Ruijie-SW(dhcp-config)#host 172.16.1.200 255.255.255.0	配置客户端主机的 IP 地址和网络掩码
Ruijie-SW(dhcp-config)#default-router 172.16.1.254
Ruijie-SW(dhcp-config)#dns-server 114.114.114.114 8.8.8.8
Ruijie-SW(dhcp-config)#lease 0 8 0

注意
缺省情况下，IP地址租期是1天

对比
华为		锐捷
dhcp enable	Ruijie-SW(config)#service dhcp
ip pool vlan10	Ruijie-SW(config)#ip dhcp pool 财务部
network 172.16.1.0 mask 24	Ruijie-SW(dhcp-config)#network 172.16.1.0 255.255.255.0
gateway 172.16.1.254	Ruijie-SW(dhcp-config)#default-router 172.16.1.254
dns-list 114.114.114.114 8.8.8.8	Ruijie-SW(dhcp-config)#dns-server 114.114.114.114 8.8.8.8
lease day 0 hour 8	Ruijie-SW(dhcp-config)#lease 0 8 0

配置静态IP地址和配置排除地址
static-bind ip-address 10.1.1.4 mac-address 00e0-fc12-3456	Ruijie-SW(dhcp-config)#hardware-address 5000.0004.0002 Ruijie-SW(dhcp-config)#host 172.16.1.200 255.255.255.0 此命令不能在动态地址池配置，配置Ruijie-SW(dhcp-config)#network 172.16.1.0 255.255.255.0即为动态地址池，所以需要重新创建一个静态地址池，如上ip dhcp poor printer。
excluded-ip-address 10.1.1.2 10.1.1.3	Ruijie-SW(config)#ip dhcp excluded-address 172.16.2.200 172.16.2.254 在全局配置模式下的排除地址对该设备的所有DHCP地址池都生效。在DHCP地址池配置模式下的排除地址仅对该特定的地址池生效。

给路由器接口分配IP地址，需要开启DHCP服务
int g0/0/1 ip address dhcp-alloc	int g0/0 ip address dhcp 接口上启动 DHCP-Client 功能

关联问题
dhcp enable int vlan 10 dhcp select global int vlan 20 dhcp select global	创建地址池时（ip dhcp pool vlan10），地址池的网络范围（如 network 192.168.1.0/24）会自动与同网段的SVI接口关联。例如：若VLAN 10的SVI地址为 192.168.1.254/24，则网段 192.168.1.0/24 的地址池会自动服务于该接口下的客户端，无需额外绑定命令。
