牛客网Verilog快速入门题目收获——移位运算与乘法（VL4）

题目要求：
已知d为一个8位数，请在每个时钟周期分别输出该数乘1/3/7/8,并输出一个信号通知此时刻输入的d有效（d给出的信号的上升沿表示写入有效）
知识储备：
如何实现对一个8位数d乘以1/3/7/8倍数。
采用移位和拼接的方式来实现。

---

移位

移位都默认补0，左移低位补0，表示乘法，右移高位补0，表示除法。

位拼接

例：a = 2’b10 ; b = 3’b011 ; 那么：
c = {a，b} = 5’b10011
d = {2’b00，b} = 5’b00011
复制+拼接
e = {{2{a}}，b} =7’b1010 011

采用移位运算符号实现乘除法：
a = b<<1，左移一位，表示乘以2
a = b>>1，右移一位，表示除以2

- 如何遇到奇数的乘除法怎么办？
进行拆分，比如说乘以3，即可拆分成 a + a2 ；
比如说乘以7，即可拆分成 a + a2 + a*4 ；

---

至此，即可来看所给的题目。

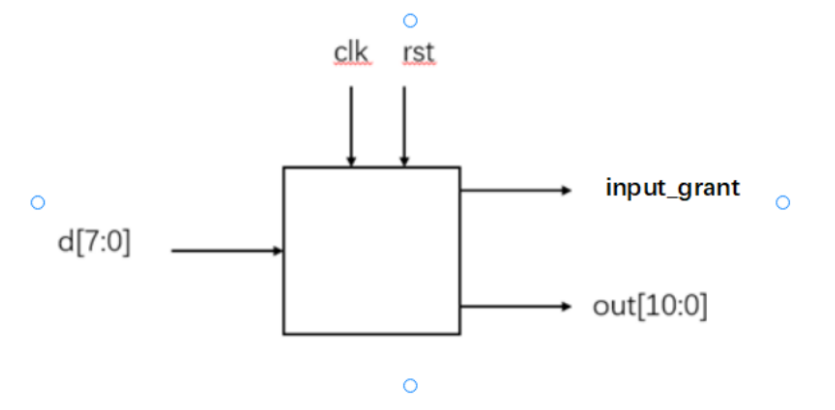

信号示意图：
input_grant 表示输入数据d有效

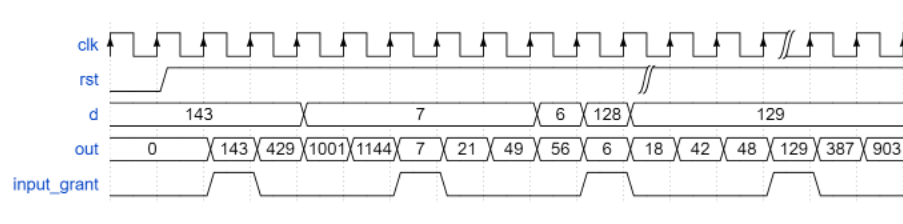

波形示意图：
通过波形可看到，输入数据d分别为 143 ，7 ，6 ，128 ，129
但是对应看输出out发现，四种情况的乘法运算 忽略了 d =6 ，因为d = 6 的时候，上一个输入数据d = 7 还没有计算完成，同时d = 6 的时候，对应的input_grant信号为低电平，说明d = 6 数据的输入是无效的，从而没有将其进行四种情况的乘法计算。

由于我们需要对输入数据进行四种乘法运算，所以需要用到移位拼接操作，另外四种情况可以通过case语句来实现，case（控制表达式），其中控制表达式可采用计数器，设计计数器来表示四种情况，第一次计算，第二次计算，第三次第四次计算。

当我在进行计数器设计的时候，我的想法是不仅要设计计数器，还要让它满四次清零，否则会一直计数，后来发现这种想法和操作多此一举，因为定义的计数器是2位的，所以最多只能计数四次，0，1，2，3，当四次计数完成后，也会继续0开始。

关于case语句里面写什么？

• 每次情况下的输出是多少（也就是该输出是乘以1/3/7/8中的哪一个）。
• 引入变量d_reg来寄存d的数据，防止进行多次不同乘法的时候d数值改变。
• input_grant 作为有效信号，要搞清楚其输出的值什么时候是，什么时候是0，因为一个数据计算四次，然后对应接收的下一个数据才是有效的，才可进行下一次计算，因此每第一次乘法运算的时候，input_grant= 1，其余情况为0，所以需要将此信号进行相应的输出。

如下是Verilog代码：

`timescale 1ns/1ns
module multi_sel(
input [7:0]d ,
input clk,
input rst,
output reg input_grant,
output reg [10:0]out
);
//*************code***********//

reg [1:0] cnt;

//设计一个计数器，数据有效则开始计数
always @ (posedge clk or negedge rst)begin
    if(!rst)
        cnt <= 2'b0;
    else
        cnt <= cnt + 2'b1;
end
reg [10:0] d_reg;
always @ (posedge clk or negedge rst)begin
    if(!rst)begin
            out <= 11'b0;
            input_grant <= 1'b0;
            d_reg <= 8'b0;
    end
        else begin
            case(cnt)
                2'd0: begin
                    out  <= d;  //乘以1倍数
                    d_reg <= d;
                    input_grant <= 1'b1;
                end
                2'd1: begin
                    out <=  d_reg + {d_reg,1'b0}; //乘以3倍数
                    //out <=  d_reg + (d_reg<<1); //偶数倍乘法，可用拼接，也可用移位
                    input_grant <= 1'b0;
                end
                2'd2: begin
                    out <= d_reg + {d_reg,1'b0} + {d_reg,2'b00} ; //乘以7倍数
                    input_grant <= 1'b0;
                end
                2'd3: begin
                    //out <=  {d_reg,3'b000} ; //乘以8倍数
                    out <=  d_reg << 3 ;
                    input_grant <= 1'b0;
                end
                default:out <= d_reg;
            endcase
        end
end
//*************code***********//
endmodule
