代码：只画波形图，逻辑也会出错 感觉波形图挺正确的，但一仿真就发现问题了，cnt_qh在等于13后，即使有下一个valid信号拉高，cnt_qh也不会发生改变，这是因为cnt_qh的计数规则是：当flag_qh为高时，cnt_qh开始计数，计数到13时就停止计数，停止计数是保持13不变，这样的当他为13时就即使flag_qh为高，cnt_qh也不会计数。所以这个波形图在绘制时，没有注意的点是，当下一次开始计数时，cnt_qh是如何归零的，这里的细节没注意到。背景：解析串口的一个字节，如果这个字节为5，则让一个引脚产生一个脉冲信号。
代码：不写位宽的默认是32bit key是一个1bit的变量，这条警告对应的代码是没有规定位宽的，没有规定位宽时的数字量就是32bit。看小梅哥的视频，如果不规定位宽则默认是32bit,如下，有一条警告，翻译为：截断值，大小为 32，与目标值(1)的大小相匹配。
工具：ILA调试AD DA回环测试 6. 注意RFSOC的采样深度，如果是1024，说明只能采1024个时钟周期的数据，如果一个时钟周期是8ns，则ILA一次能采8us的数据，我现在DA输出的是脉冲信号，也就是说如果重频很大、脉宽很小是很有可能采不到的，因此要设置合理的重频、脉宽。在做AD DA回环测试的过程中，将DA回环到AD上，使用ILA看数据。4.注意这里的参考时钟是外部输入的，硬件设计好的了，不能再改动了。5. 注意RFSOC采出来的数据都是有符号数，ILA上要设置正确。下图中前两个信号是空采的，第三个采的是脉冲信号。
软件使用：vivado关联notepad++后莫名报错 之前设置的是UCS-2 BE BOM，改成ANSI后保存代码，vivado就不报错了。发现原来是notepad++的编码方式设置的不对，这里一直没有改动，出错也不可能在第一行出错，
代码：生成比特流文件报错 我是在原本的工程中添加了一个.v文件，并没有做其他的大改动，本来以为和ILA有关，把新调用的ILA函数都注释掉了，结果还是不行，最后找了半天才发现是，改了一个变量的名字，但原变量名还有一处没有修改。

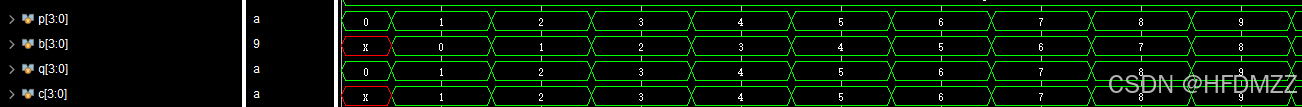

代码：RAM读数据时有一段单元为X，问题记录 仿真跑出来的图，在读数据时，总是出现一段时间的X，想了一下才意识到，一共就0-9个单元，aadr在代码中写的范围是0-15了！所以才导致在地址为10-15时是X。使用的单端口RAM，IP核中设置的位数是9位，No Change 模式。
代码：时序违例 （尤其是整数除法）在硬件设计中通常非常耗时，因为它涉及多个时钟周期才能完成。相比于加法和移位等操作，除法逻辑更加复杂，可能会导致较大的逻辑延迟和路径时序问题。写好除法公式后，能生成bit流文件，但是生成后的Implementation部分有。把除法修改成其他的符号才没有了报错，还是老实使用PL端进行计算吧。带宽是外部设置输入的，因此需要用到除法，为负数，查了一下是时序违规，
工具：Xilinx下载器插上后电脑灯不亮、ISE显示can not find cable 在电脑有vivado的基础上安装的ISE14.6，遇到了问题，一直不能识别到仿真器，重新加载了license成功了
