【上海大学计算机组成原理实验报告】五、机器语言程序实验

一、实验目的

1. 理解计算机执行程序的实际过程。

2. 学习编制机器语言简单程序的方法。

二、实验原理

1. 根据实验指导书的相关内容，指令的形式化表示是指采用一种规范化的符号系统，以更清晰、精确地描述和表示指令的逻辑功能和操作步骤。

2. 汇编是一种编程语言，用于将人可读的符号化指令（汇编指令）翻译成计算机可执行的机器指令。汇编过程依赖于一张符号对应表，将汇编指令映射到相应的机器指令的二进制数形式。这个过程使得编程更容易理解和进行逻辑思维。

三、实验内容

实验任务一：编写并运行机器语言程序

将R1中的数值左移n次送OUT，其中n是R2中的数值。（指令码从10开始）

（1）实验步骤

1. 注释仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。

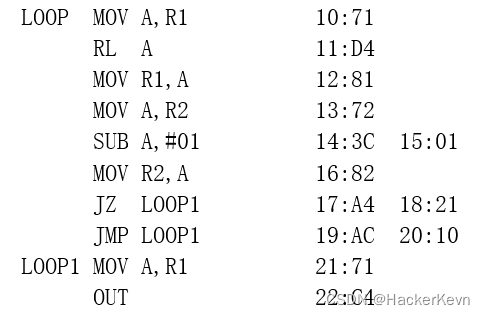

2. 设计汇编指令：

3. 设置实验箱进入EM模式，ADR从10到22，依次设置DB。

4. 设置实验箱进入uPC模式。设置uPC=00，PC=10；按NX三次，设R0=00,R1=01,R2=02，连续按下STEP键，观察实验结果。

5. 记录实验结果。

（2）实验现象

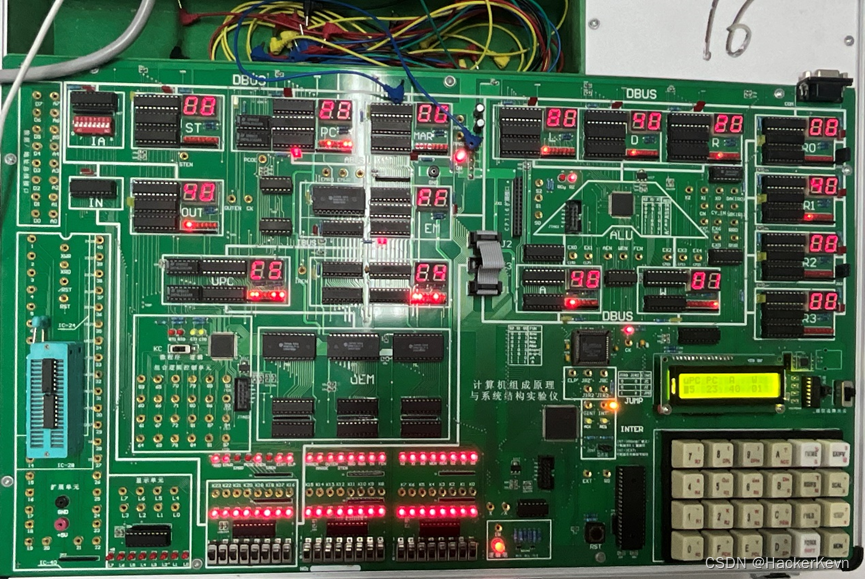

OUT和R1显示04，R2显示00.

（3）实验结论

通过一系列正确的设计，我们成功地完成了“将R1中的数值左移n次送OUT”操作功能的实现。

实验任务二：编写并运行机器语言程序

完成R3=R0×R1，结果送OUT。（指令码从30开始）

（1）实验步骤

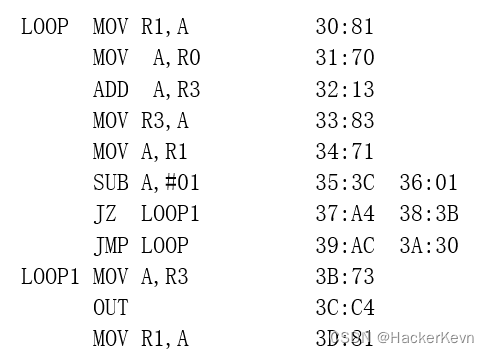

1. 设计汇编指令：

2. 按Reset键初始化系统，并设置实验箱进入EM模式。ADR从30到3D，依次设置DB。

3. 设置实验箱进入uPC模式。设置uPC=00，PC=30；按NX三次，设R0=10,R1=02，连续按下STEP键，观察实验结果。

4. 记录实验结果，关闭实验箱电源。

（2）实验现象

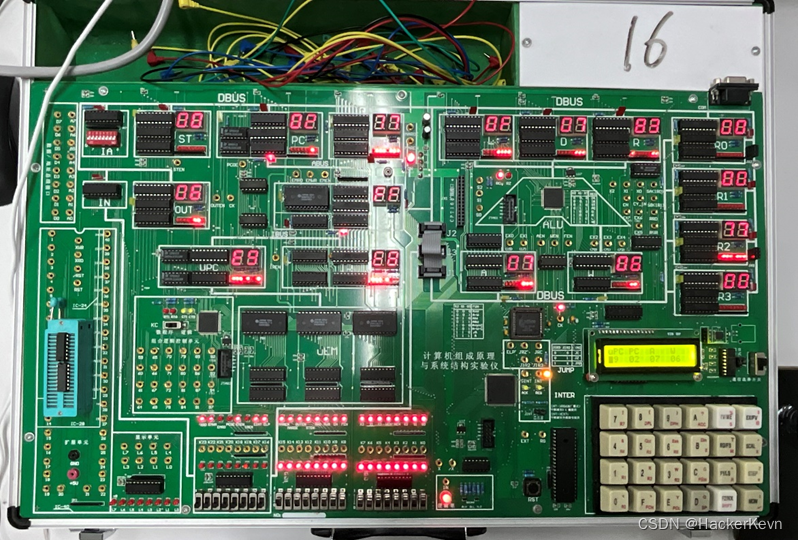

OUT和A显示40，R2显示00.

（3）实验结论

通过一系列正确的设计，我们成功地完成了“R3=R0×R1后结果送OUT”操作功能的实现。

四、建议

1. 在测试程序时，可以在每次执行下一步操作前事先确定理想情况下的结果，如实际操作与理想情况不符则当前操作出现了问题。

2. 在程序实现之后，可以进一步考虑有没有可以优化的地方，比如能够通过改进循环来简化程序结构。

五、体会

通过此次实验，让我初步学会了如何编制机器语言的简单程序，也加深了我对计算机执行程序的实际过程的理解，巩固了理论知识，为进行下一次实验打下了扎实基础。

六、思考题

建立“中文汇编指令”需要哪些条件？

1. 符号定义：确定每个中文符号对应的操作或指令。

2. 操作码规范：设计规范的操作码来用于表示不同的指令。

3. 指令格式：指令的格式应该简洁规范，易于理解和使用。

4. 寄存器定义：定义寄存的中文名称，以明确其用途。

5. 寻址方式：确定如何用中文确定寻址方式，以便指明指令的操作对象。

6. 工具支持：需要存在相应的软件，能将中文汇编指令翻译成机器可执行的指令。
