PCIE集成验证(三）链路训练，枚举，BAR配置

PCIE初始化流程包括PHY加载fireware程序，链路训练，设备枚举，能力寄存器配置，BAR空间分配等。

PHY配置

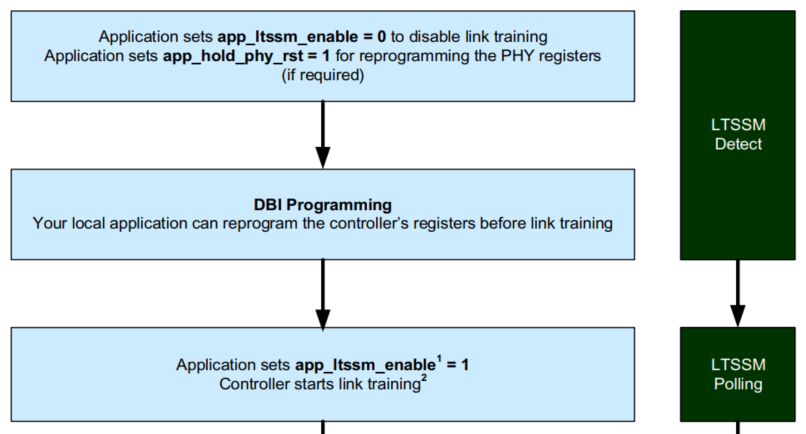

上电复位后，app_hold_phy_rst=1期间，PHY fireware来完成PHY的配置和加载；具体fireware的处理步骤，由PCIe PHY的vendor提供；本系列使用的是一个简单的generic phy mode，不涉及fireware的处理。

链路训练

在app_ltssm_enable=1后，进入链路训练流程；链路训练主要是为了保证物理层模数转换后的信号经过PCB能正确的被对端设备物理层所恢复；因为是模拟电路，仅有物理层参与，硬件自动启动，不需要软件干预；链路训练后，才可确保包在链路上正常传输。

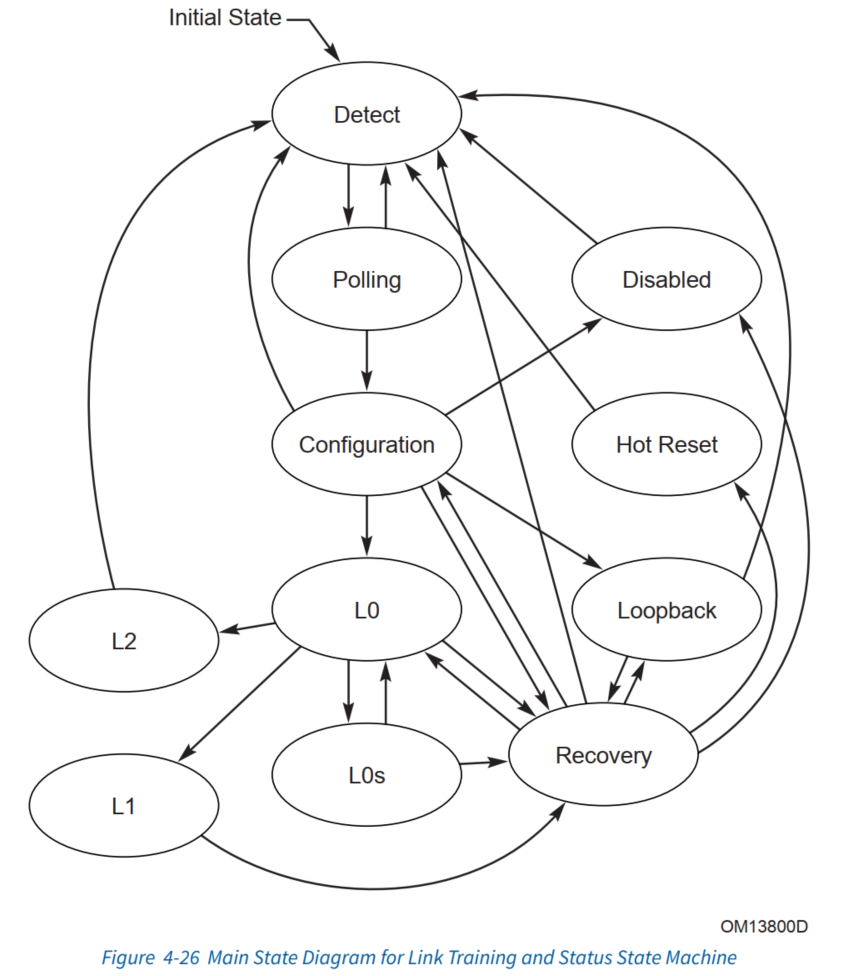

链路训练由链路训练状态机（Link Training and Status State Machine， LTSSM）自动完成，不涉及数据链路层和事务层。LTSSM在物理层逻辑的数字部分-MAC实现，文件位置：Layer1/smlh_ltssm.sv

LTSSM不同状态下实现功能不同，归类如下：
Detect：监测设备
Polling: 实现位锁定，符号锁定，极性反转
Configuration:链路宽度，通道翻转
Recovery:调解EQ，提升速率
L0:正常工作状态

位锁定(Bit Lock):
PCIe 总线采用了一种嵌入式时钟的机制，即发送端只向接收端发送数据信号，并不发送时钟信号（时钟信号隐藏在数据信号中）。接收端可以通过 CDR（Clock and Data Recovery）逻辑将时钟从数据流中恢复出来，然后再用恢复出来的时钟对数据信号进行采样。当然，时钟恢复需要一定的时间，才能保证时钟信号与数据信号的相位对应关系符合要求。一旦 CDR 完成了时钟的恢复，我们就说 PCIe 总线完成了位锁定。
符号锁定(Symbol Lock):
完成了位锁定之后，只是能够准确地识别出数据流中的 0 和 1，还是不知道发送的内容是个啥。对于 Gen1&Gen2 来说，采用的 8b/10b 编码，即传输的数据是以 10bit 为一个字符。 LTSSM 可以引导物理层相关逻辑通过识别 COM（K28.5）等控制字符来确定每个字符的开始与结束为止，即字符锁定。
极性翻转(Polarity Inversion):
PCIe 收发的都是差分信号，有的时候 Link 两端的设备的对应信号的极性可能是相反的。因此，PCIe Spec允许在链路训练与初始化的时
候，对其进行调整,如下图所示。和通道位置翻转（Lane Reversal）不一样的是，信号极性翻转（Polarity Inversion）并不是一个可选项，而是所有标准 PCIe设备都应支持的。
链路宽度(Link Width):
由于 PCIe 允许将 x1 的 PCIe 卡插入 x4、 x8 甚至是 x16 的 PCIe 插槽中。因此在链路训练与初始化过程中，相邻的两个 PCIe 设备需要相互通信来确定其支持的最大链路宽度。
通道翻转(Lane Reversal):
有的时候两个 PCIe 设备的通道排列位置可能不太一致， PCIe Spec 允许对默认的通道排列位置重新排列，如下图所示。但是，从大部分的 PCIe 设备（PCIe 卡和插槽等）都是按照统一的标准实现的，一般不会出现这种情况，因此这一功能是可选的。
链路数率(Data Rate):
系统刚复位的时候，链路训练和初始化都是基于 2.5G T/s 的速率的。如果 Link两端的设备都支持更高的速率，则会自动进入 Re-training 状态，以重新切换速率。
通道对齐(Lane-to-Lane De-skew)：
PCIe 链路完成字符锁定后，还需要进行通道对齐。因为有的通道的信号可能先到达，有的可能后到达。 PCIe Spec 规定 PCIe 链路应有能力对一定范围了的Lane-to-Lane Skew 进行移除，使得各个 Lane 上的信号是同步的。
均衡(Equalization):
调节发送端Tx实现FFE（Feed-forward Equalizer，前馈均衡器)，接收端Rx实现CTLE (Continuous Time Linear Equalizer，连续时间线性均衡器)和DFE (Decision Feedback Equalizer，判决反馈均衡器)。以支持更高速率；🔗均衡器EQ和它在高速外部总线中的应用

在链路训练过程中，RC和EP通过Ordered Sets来通信，分为TS1 and TS2 OrderedSet (TS1OS/TS2OS)、 Electrical Idle Ordered Set (EIOS)、 FTS Ordered Set (FTSOS)、SKP Ordered Set (SOS)和 Electrical Idle Exit Ordered Set (EIEOS)。TS1和TS2为Training Set。

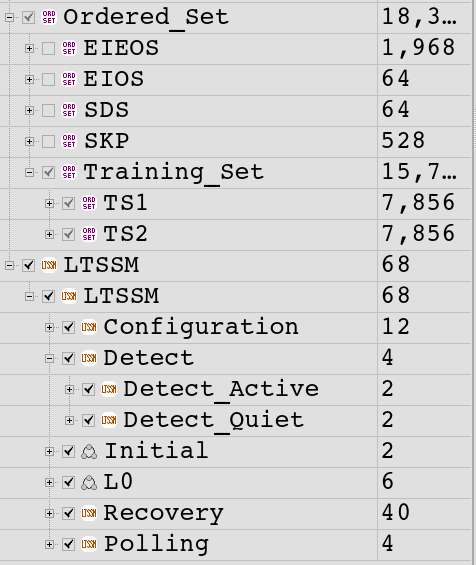

上节提到，PA中可显示具体Ordered Sets的发送时间和内容：

具体的链路训练细节，在PCIE集成验证中，不必过分考究；

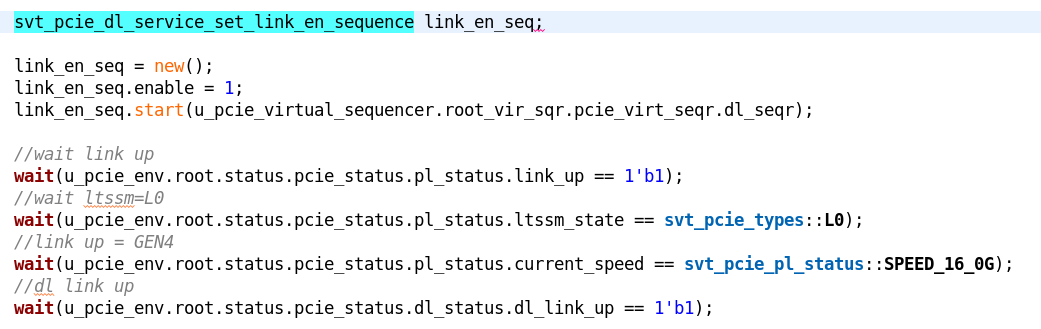

因为链路训练由MAC的逻辑自动完成，所以VIP集成时，只需调用VIP提供的svt_pcie_dl_service_set_link_en_sequence，在svt_pcie_dl_service_sequencer上启动；然后等待VIP与DUT链路训练完成。

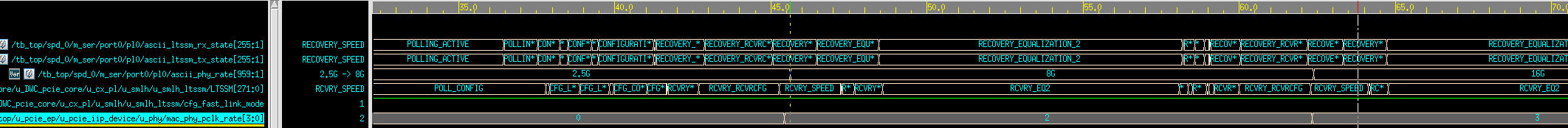

VIP和RTL都提供ascii格式的debug信号，观察到LTSSM的跳转情况；从最开始的2.5G，经过RECOVERY_EQUALIZATION，速率提升到8G；再次RECOVERY_EQUALIZATION，达到目标速率16G。

mac_phy_pclk_rate从0->2->3，表明由PHY_PLL产生的Phy Clk频率从62.5Mhz->250Mhz->500Mhz

LTSSM中包含很多时序参数，如果完全按照标准协议的时序参数，仿真耗时很长；建议将VIP和DUT都配置为fast mode，加速仿真速度：
DUT中由DEFAULT_FAST_LINK_ENABLE宏控制：

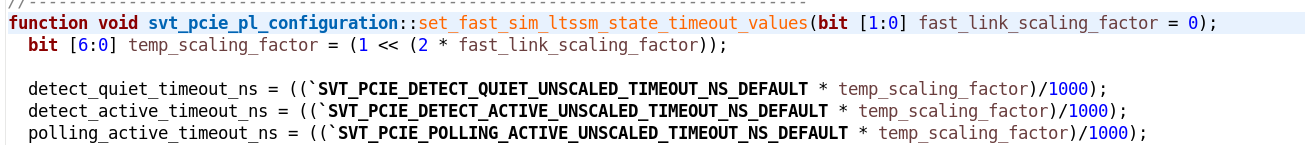

VIP中调用set_fast_sim_ltssm_state_timeout_values配置：

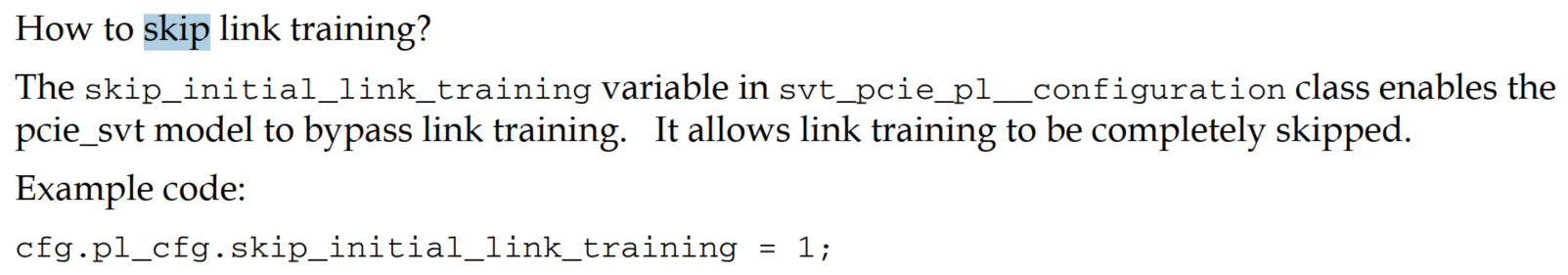

VIP也支持完全跳过链路训练：

枚举

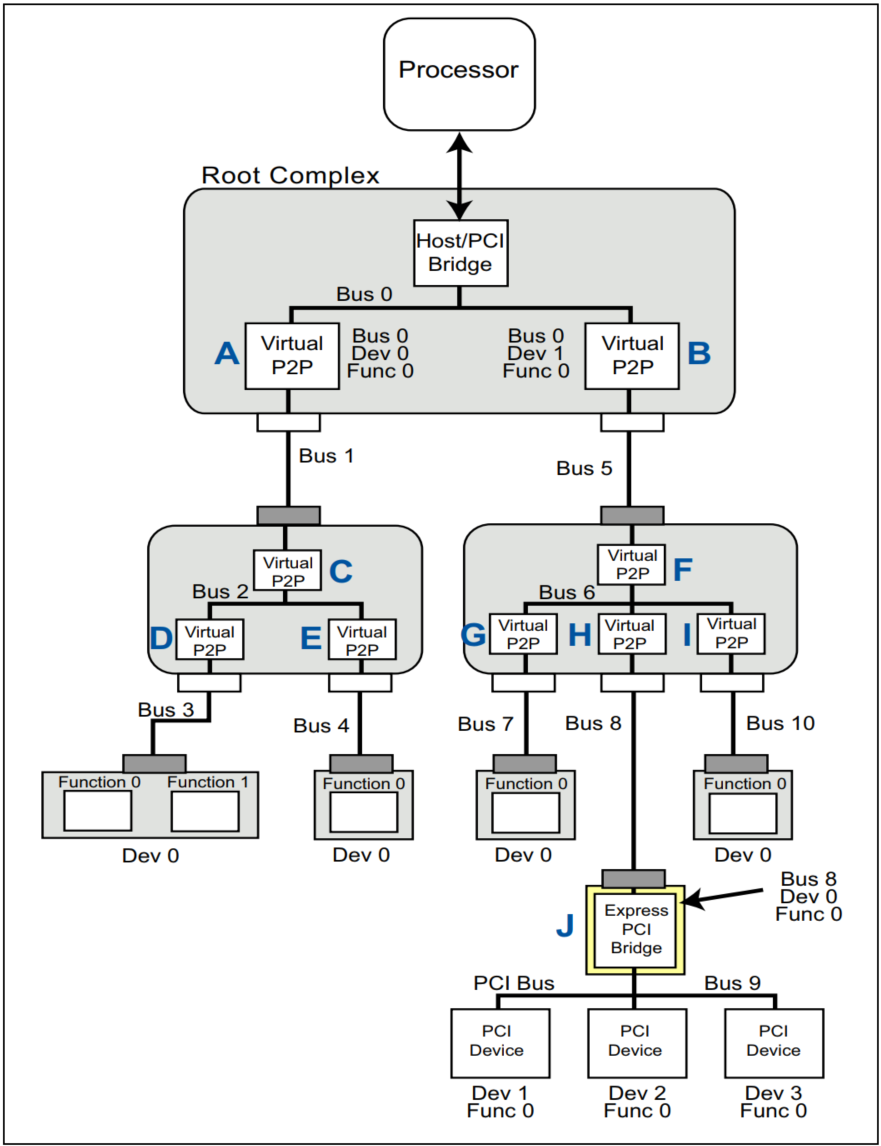

主板上的CPU作为RC，通过PCIE Switch连接多个EP设备；系统软件(一般为BIOS代码）负责RC建立PCIE系统的拓扑结构，这个过程一般称为枚举。

RC会通过发送CFG_RD/CFG_WR类型的TLP，以深度优先的方式，遍历访问整个拓扑结构；RC会通过读取最后一个节点EP的Vendor ID寄存器，来判断是否存在EP设备；如果Vendor ID值为’hFFFF，则表明设备不存在；当一个SWITCH下所有的EP设备遍历完成后，其寄存器地址0x18上的Sebordinate Bus Number，Secondary Bus Number，Primary Bus Number也就确定了；后续RC发送基于ID路由（BNF:Bus number,Device number,Funciton number）的CFG包，都会和SWITCH上的Bus Number作比较，决定路由方向。

因为本系列中VIP作为RC，DUT作为EP，且是唯一的一个device，所以不涉及对整个拓扑机构的建立过程。具体拓扑机构的建立不在举例，可参考Mindshare中的Single Root Enumeration Example一节。

配置空间

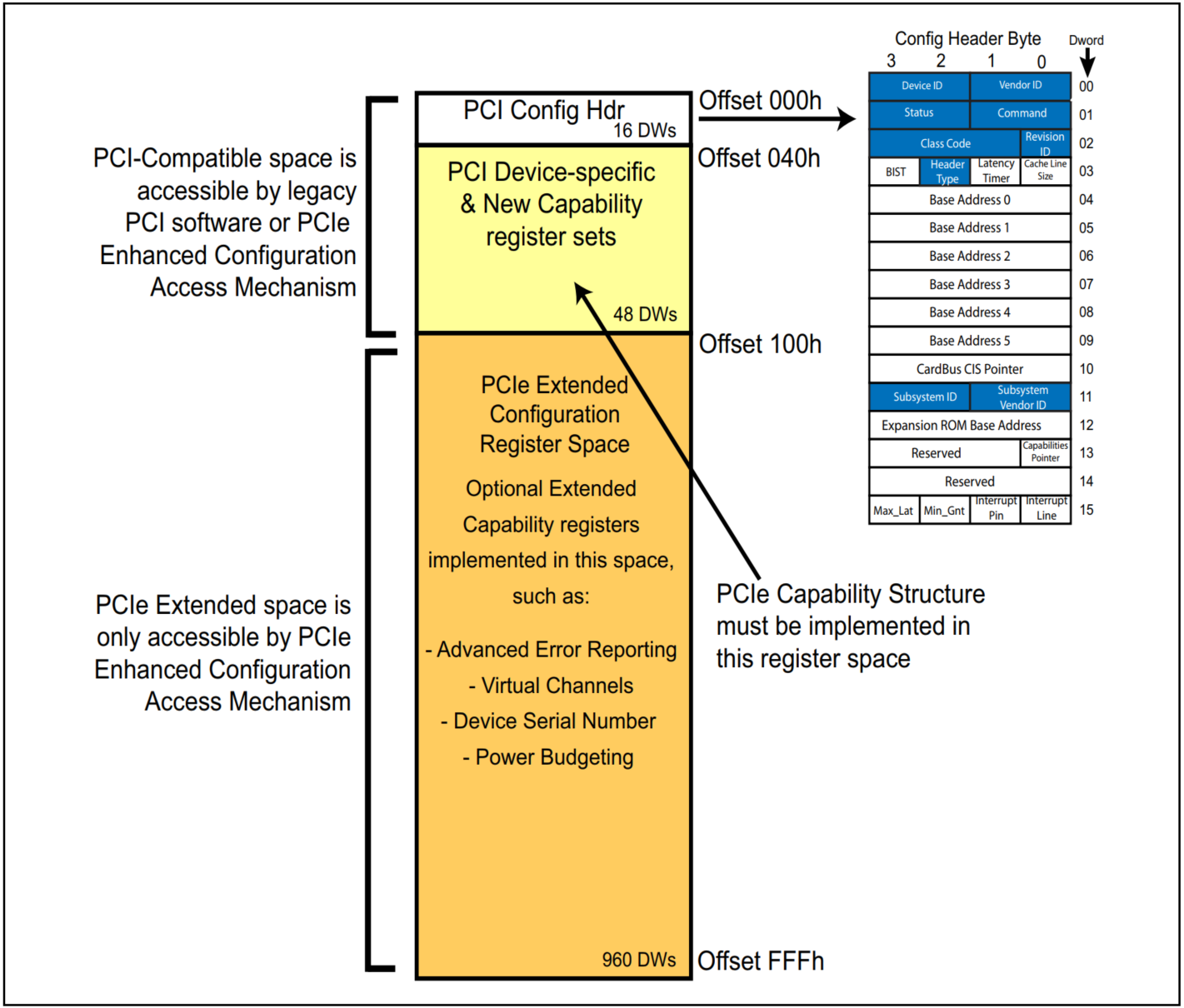

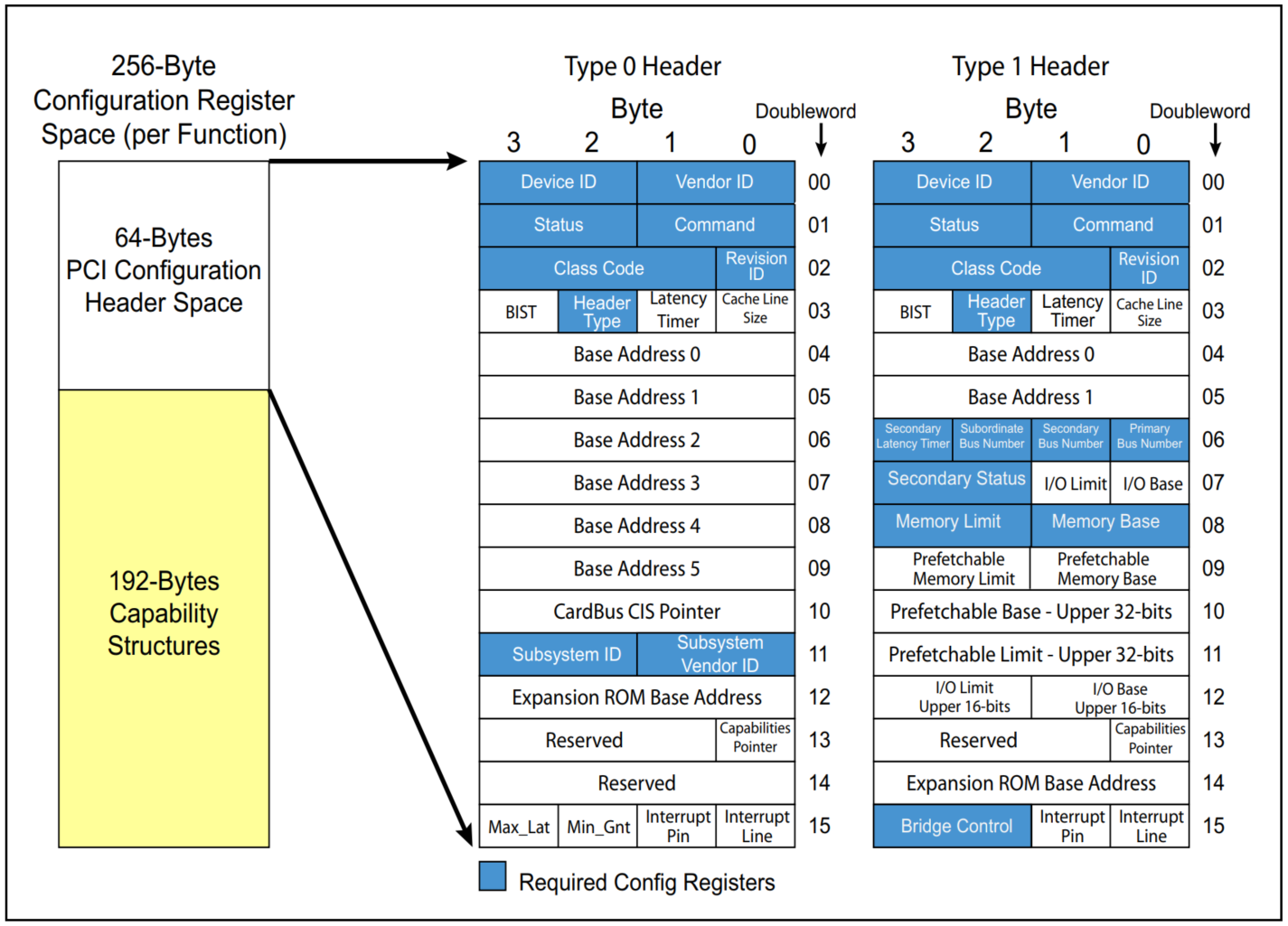

PCIE协议规定的每个EP设备有4KB的配置空间；其中前64DW为了和PCI兼容，保持一致。剩下的为PCIE扩展能力空间；Capability空间为能力寄存器，可选择实现，如MSI/MSIX功能。
前64DW由16DW Header空间+48DW Capability空间组成；Header依据类型不同，分为Type0:EP和Type1:RC/Swith两种格式；

能力寄存器

对寄存器的访问都是通过发送CFG TLP；CFG TLP基于BNF的ID路由，除了需要BNF外，还需要寄存器地址；Header寄存器的基地址从0开始；而能力寄存器，则是基于链表的结构。

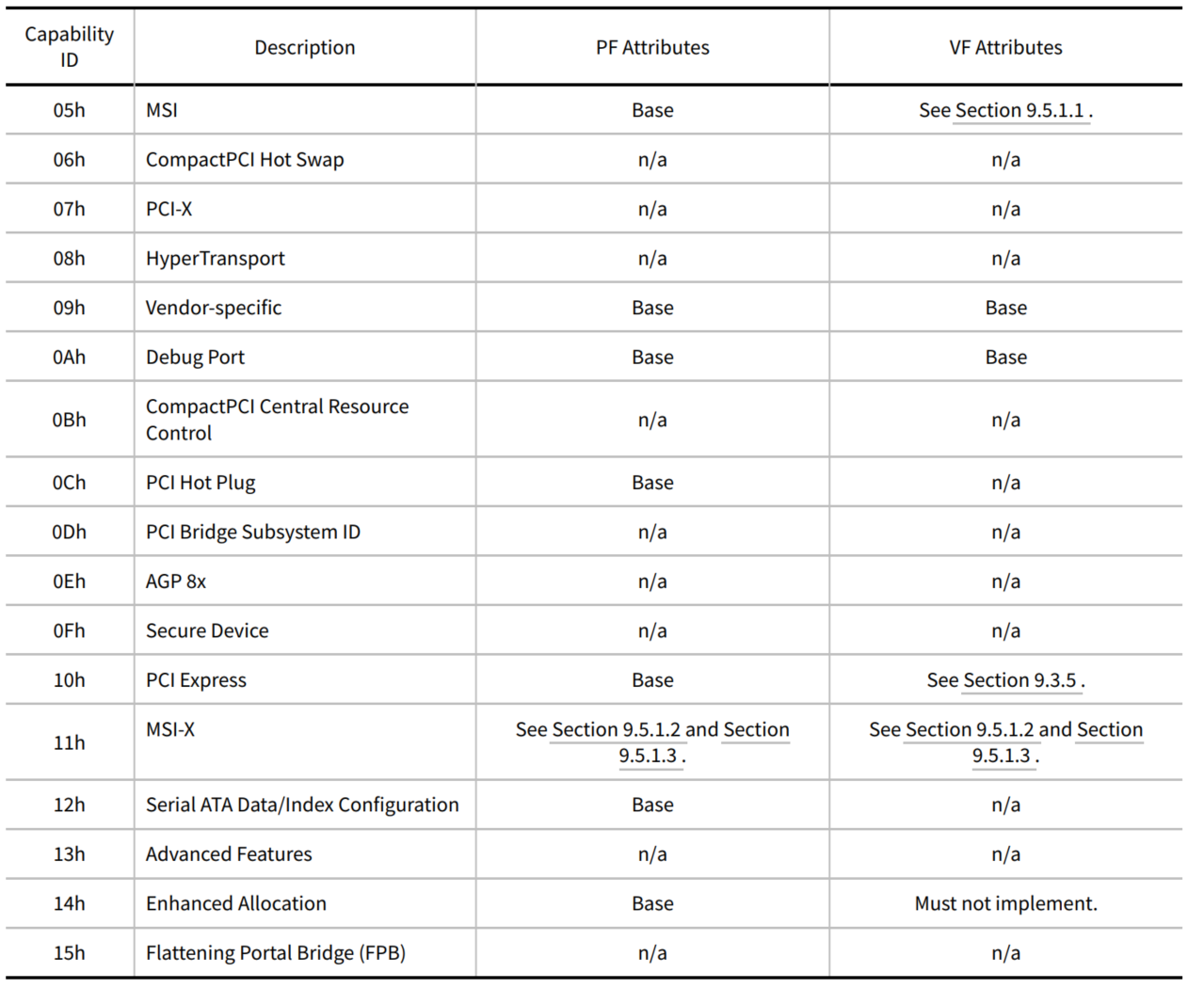

每一种能力由一个ID区分，每种能力下包含实现该能力的一组寄存器，这组寄存器的第一个寄存器的[7:0]域为该能力寄存器的Capability ID，[15:8]域为下一个能力寄存器的基地址Next Capability Pointer。所以访问某一个能力寄存器时，先确定Capability ID是否符合预期，如果不符合，则通过Next Capability Pointer访问一个能力寄存器，遍历直到访问到预期的能力寄存器。链表结构中的最后一个能力寄存器的Next Capability Pointer值为0。

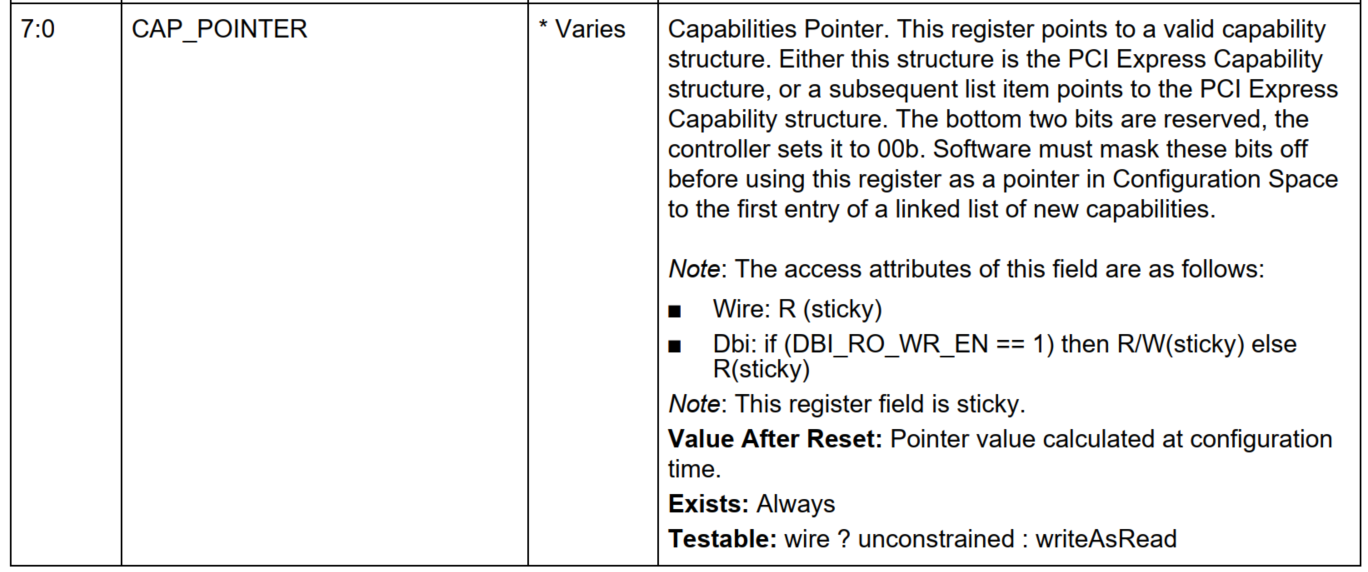

链表的起始地址为Type0 Header中的地址0x34，Capabilities Pointer Register：表明链表中的第一个能力寄存器的基地址

PCIE扩展能力寄存器的起始地址为'h100。

BAR空间

PCIe设备内部的空间，在被HOST CPU访问之前，需要映射到主机的内存空间中。RC会访问EP获取BAR空间大小，然后在配置设备的BAR地址。BAR寄存器位于Header空间，其中EP具有6个BAR寄存器，RC/SWITCH具有2个BAR寄存器；Type1 Header中的Memory Limit和Memory Base可用于采用地址路由的MEM/IO TLP的判断条件。

BAR空间的大小在配置RTL代码时，就已通过coreConsultant配置好了，可参考第一篇：

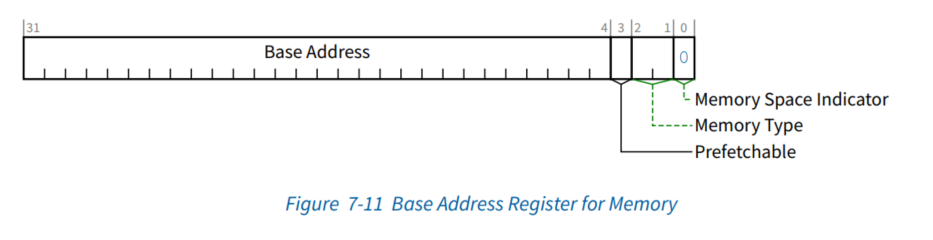

BAR寄存器含义：
bit[0]: 表示MEM空间还是IO空间
bit[2:1]: 表示bar为64bit BAR还是32bit BAR；必须是相邻的两个bar组成一个64bit BAR
bit[3]：表示是预取还是非预取的内存空间

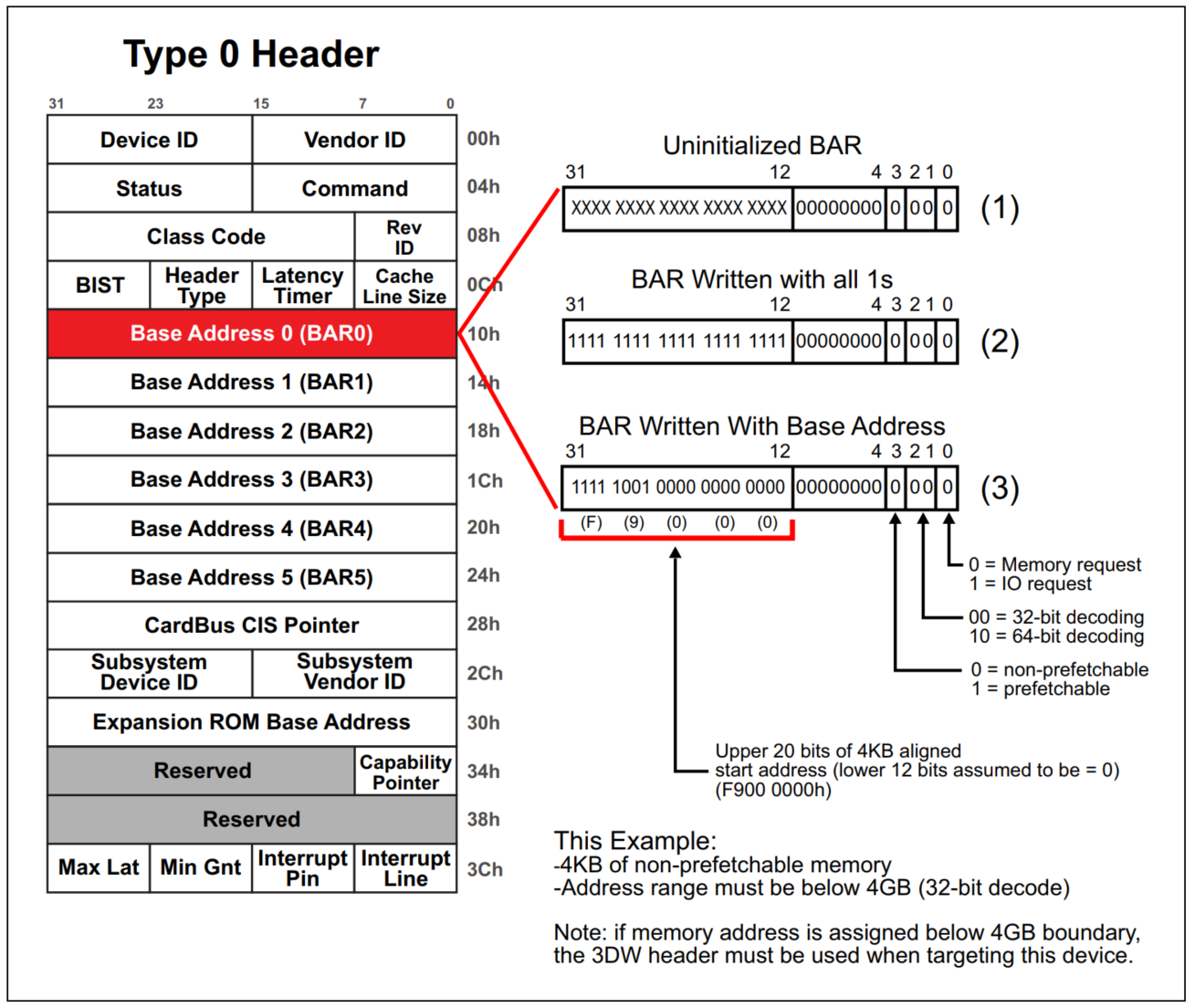

步骤如下：

1. 未初始化的BAR，高bit为不定态，低bit提前被固化为0；
2. RC发起CFG_WR TLP，写全1；被固化的bit位值不会改变；
3. RC再发起CFG_RD TLP，读取的值其低12bit为0，则是一个4KB(2的12次方)空间
4. RC发起CFG_WR TLP，将分配的4KB空间的基地址写入高20bit，这一定是4KB对齐的地址


VIP CFG TLP

VIP提供svt_pcie_driver_app_cfg_request_sequence，可发起RC对EP的CFG TLP；

svt_pcie_driver_app_cfg_request_sequence 可配置的变量与TLP Header类似：
bdf Bus number,Device number,Funciton number
register_number 配置寄存的地址

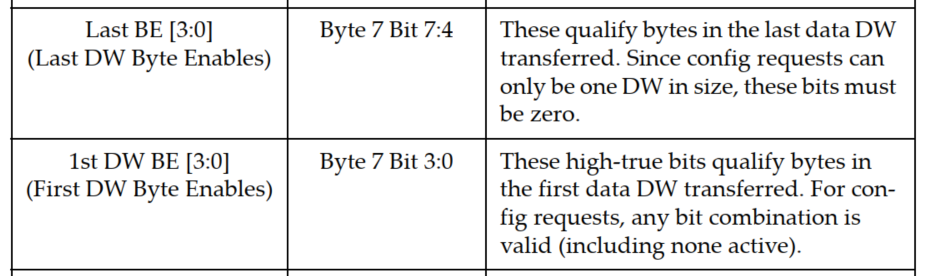

Last DW BE 为0，因为CFG TLP大小都是一个DW，只有1st DW BE有效
cfg_type 1: Type1 0: Type0
transaction_type CFG_WR or CFG_RD

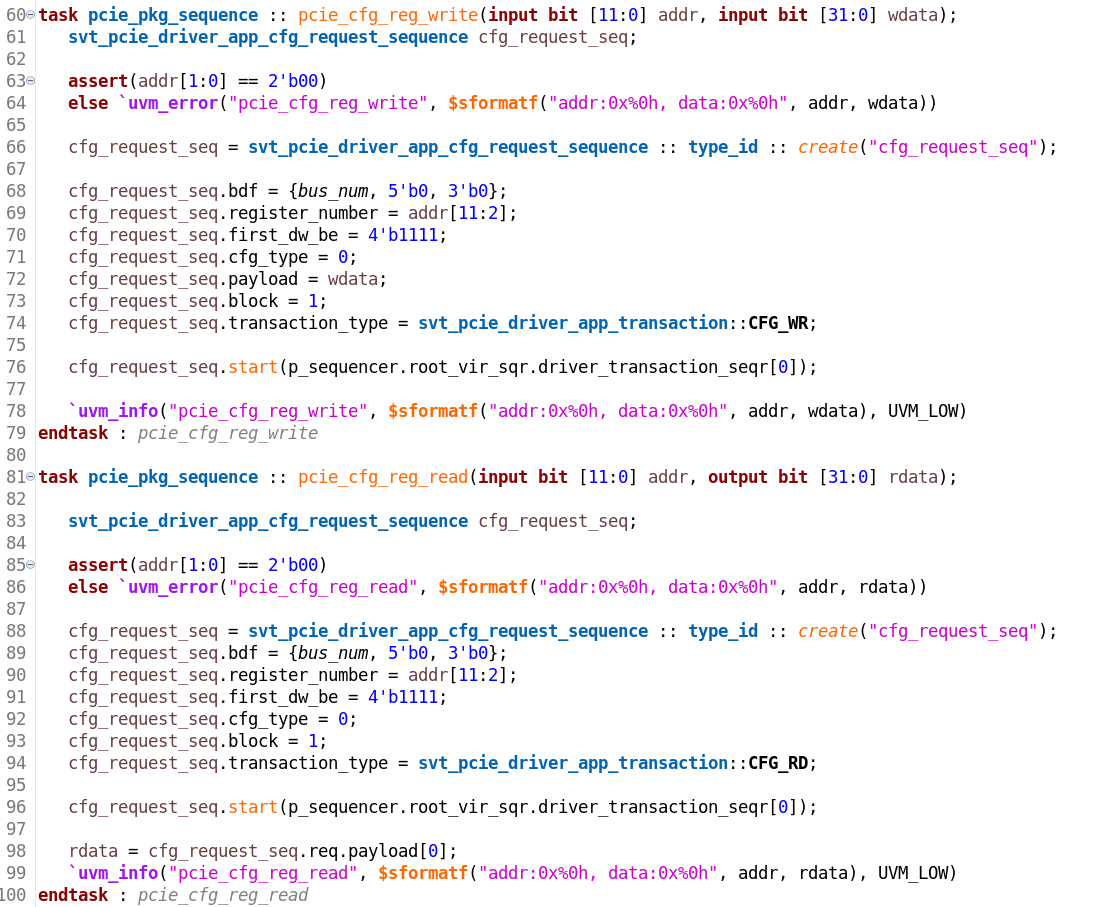

可将svt_pcie_driver_app_cfg_request_sequence的调用封装为task:

枚举流程

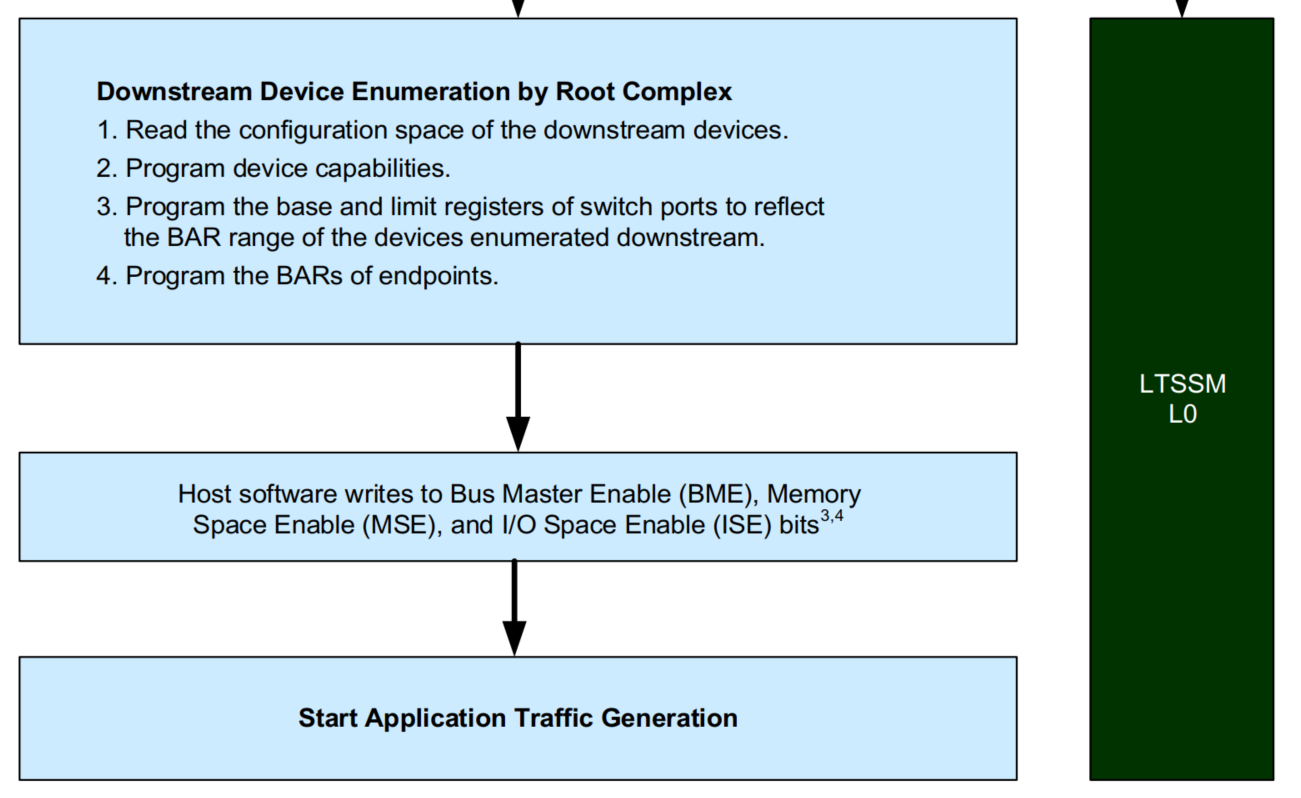

在链路训练完成后，发送正常的MEM TLP之前，需要RC完成枚举步骤，总结如下几步：

（实际的PCIe枚举实现代码，可参考PCIe驱动代码；VIP也提供了svt_pcie_device_virtual_ep_enumeration_sequence，供直接调用；本节通过构造基本的CFG TLP，最简化的演示枚举流程）

第一步：确认vendor id和type类型

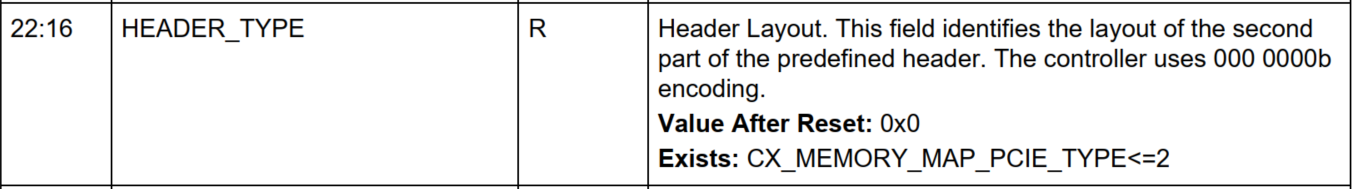

VENDOR_ID和HEADER_TYPE都位于Header空间，地址分别为0x0, 0xc

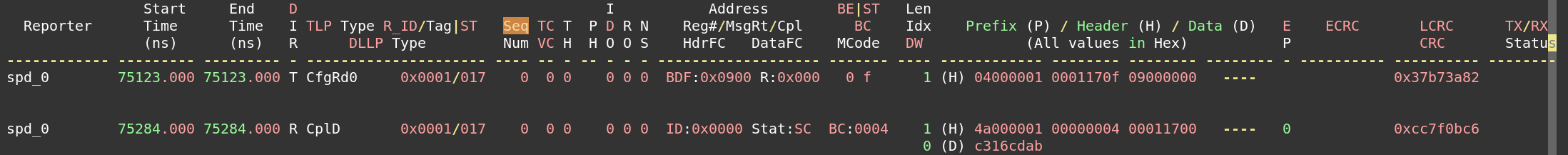

如下是对VENDOR_ID的CfgRd0，CplD返回数据为c316cdab；该数值为PCIE标准组织分配给synopsys的ID

第二步：分配BAR空间

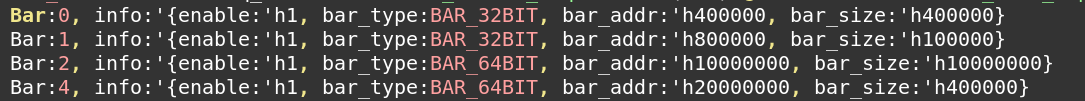

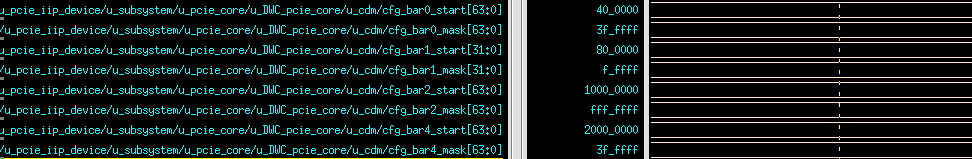

本篇配置的bar0，bar1为32bit bar，bar2，bar4为64bit bar；u_cdm/cfg_bar_xxx下的信号为生效的地址：

第三步：配置相应的能力寄存器

如MSI/MSI-X能力寄存器可参考：🔗PCIE集成验证(五）MSI/MSI-X中断

第四步：配置MPS，使能MEM/IO/BUS

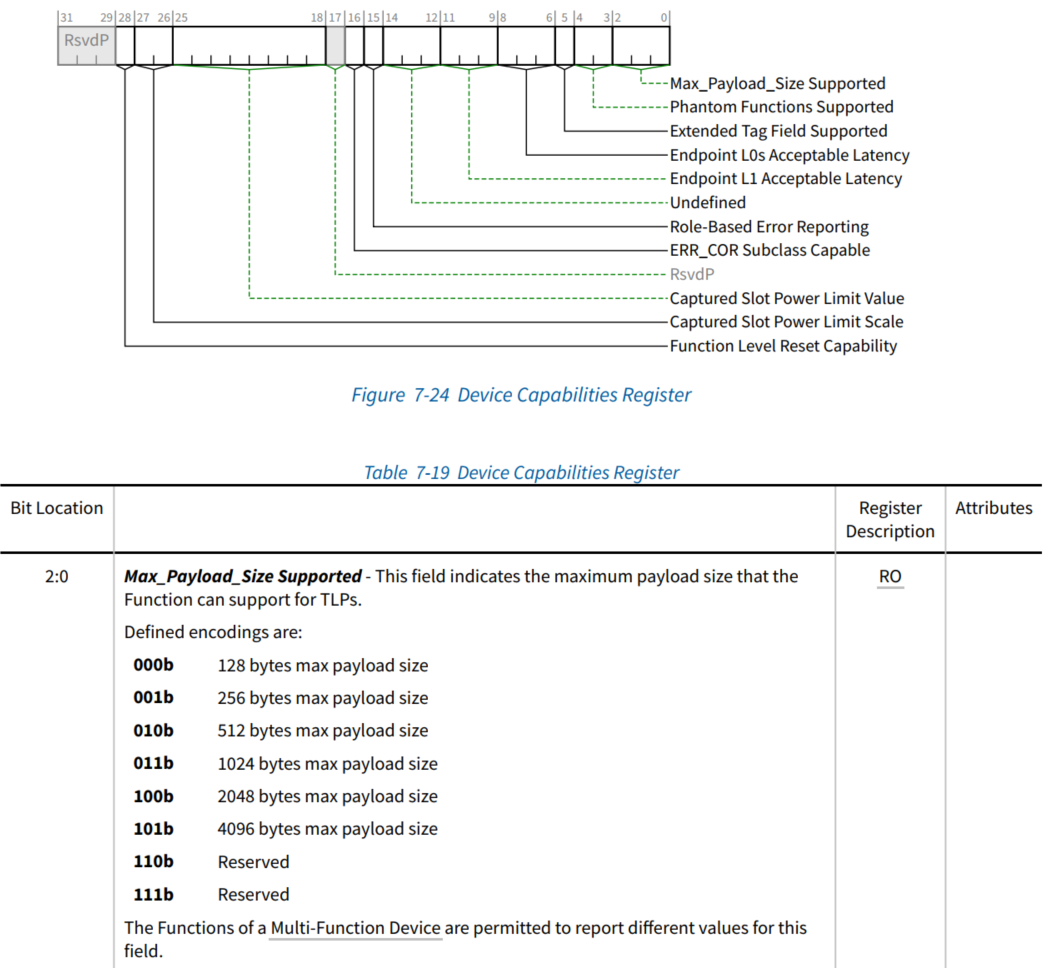

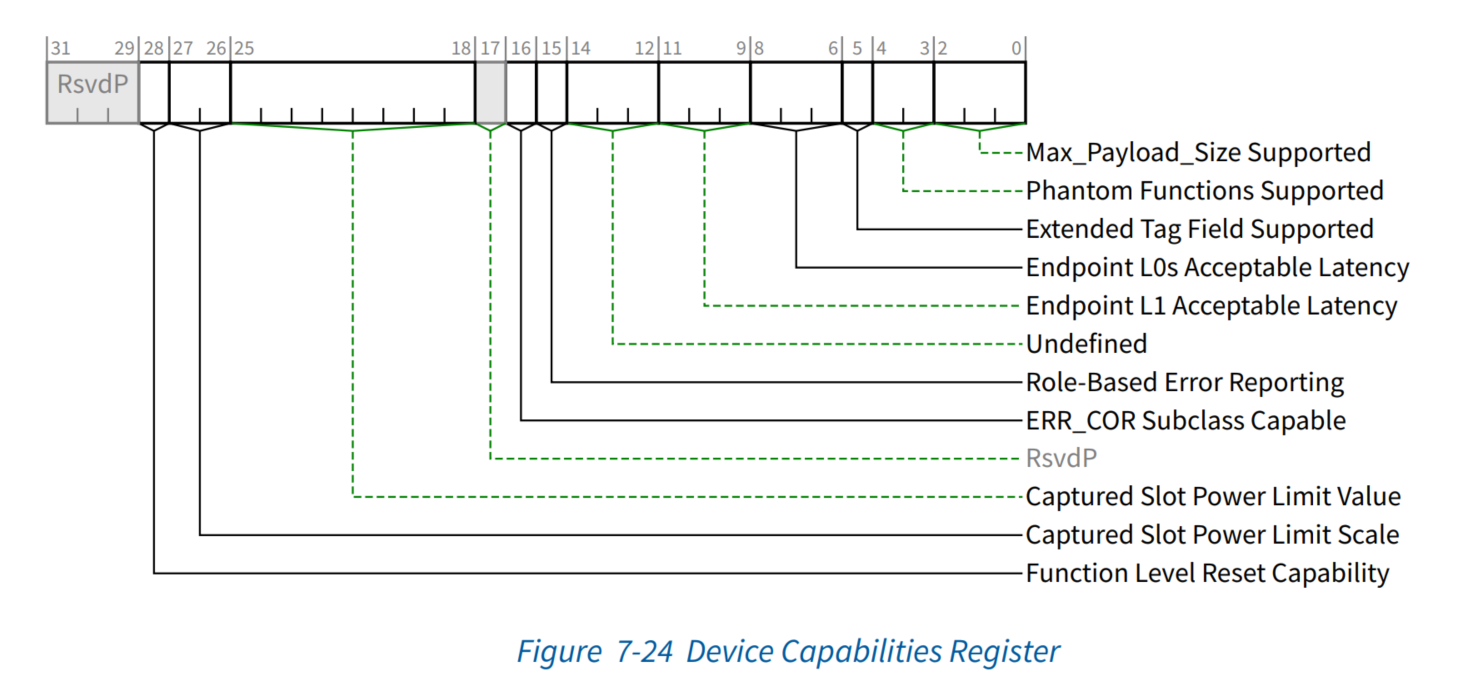

PCIe能力寄存器中的Device Capabilities Register [2:0]域为Max_Payload_Size Supported，为EP最大支持的值；



PCIe能力寄存器中的 Link Capabilities Register [7:5]域为Max_Payload_Size，[14:12]域为Max_Read_Request_Size

VIP侧的cfg配置：

🔗PCIe协议之RCB、MPS、MRRS详解

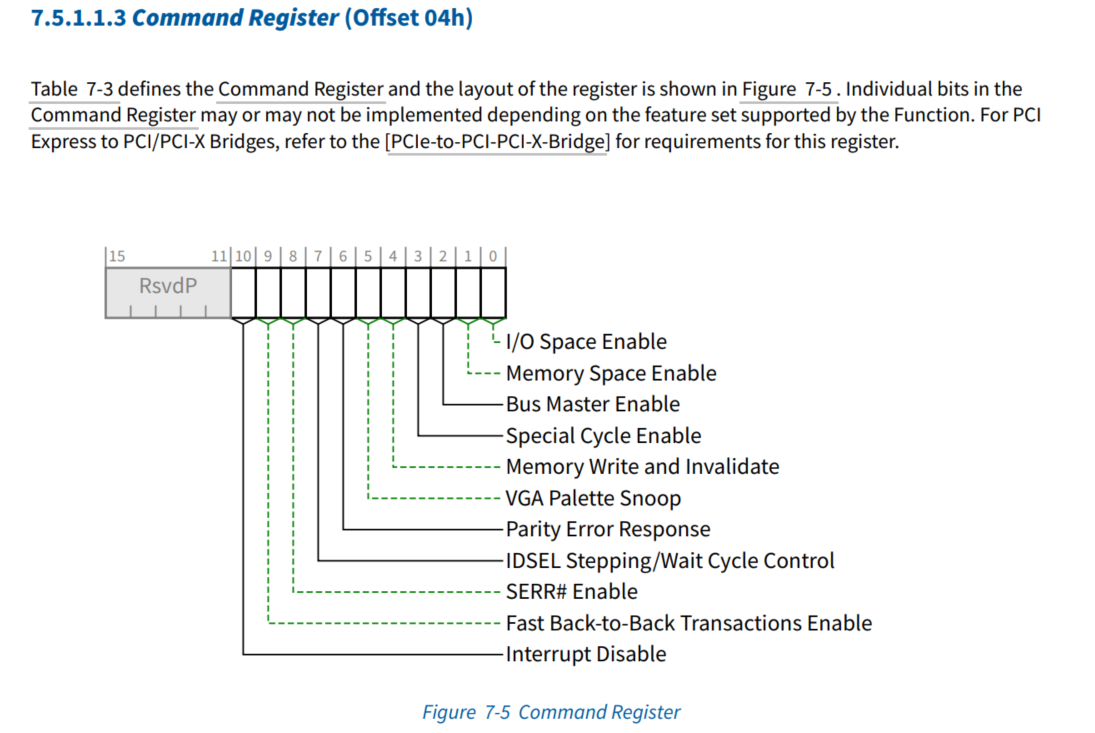

最后将Command Register的[2:0]置为1，后面就可以正常发送MEM/IO TLP了。
