该代码示例展示了在STM32微控制器上，如何在检测到GPIO中断（下降沿触发）时，翻转LED灯的状态并在串口工具上打印对应信息。当按键1、2、3被按下时，对应的LED1、LED2、LED3状态会取反，并输出LED1DOWN、LED2DOWN、LED3DOWN到串口。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

检测中断到来时，让LED灯状态取反，并且在串口工具上打印一句话

例如：当按键1按下之后，让LED1状态取反，并打印“LED1 down”

当按键2按下之后，让LED2状态取反，并打印“LED2 down”

当按键3按下之后，让LED3状态取反，并打印“LED3 down”

火焰传感器/人体红外/光电开关实验要求如上：

gpio.c下的自定义函数：

void HAL_GPIO_EXTI_Falling_Callback(uint16_t GPIO_Pin)
{
    switch(GPIO_Pin)
    {
        case GPIO_PIN_9:
            HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_8);
          printf("LED1 DOWN\n");
            break;
        case GPIO_PIN_7:
            HAL_GPIO_TogglePin(GPIOF,GPIO_PIN_10);
          printf("LED2 DOWN\n");
            break;
        case GPIO_PIN_8:
            HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_10);
          printf("LED3 DOWN\n");
            break;
    }
}
/* USER CODE END 2 */
void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)
{
    switch(GPIO_Pin)
    {
        case GPIO_PIN_5:
            HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_8);
          printf("LED1 DOWN\n");
            break;
        case GPIO_PIN_12:
            HAL_GPIO_TogglePin(GPIOF,GPIO_PIN_10);
          printf("LED2 DOWN\n");
            break;
        case GPIO_PIN_15:
            HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_10);
          printf("LED3 DOWN\n");
            break;

    }
}

usart.下的串口发送设置函数

int fputc(int ch,FILE*stream)
{
    //判断发送数据寄存器是否为空 ISR[7]
    while(!(huart4.Instance->ISR & (0x1 << 7)));
    //将要发送的字符放入到发送寄存器中
    huart4.Instance->TDR = ch;
    //判断是否为'\n'
    if(ch == '\n')
    {
            //判断发送数据寄存器是否为空 ISR[7]
            while(!(huart4.Instance->ISR & (0x1 << 7)));
            huart4.Instance->TDR = '\r';
    }
    return ch;
}

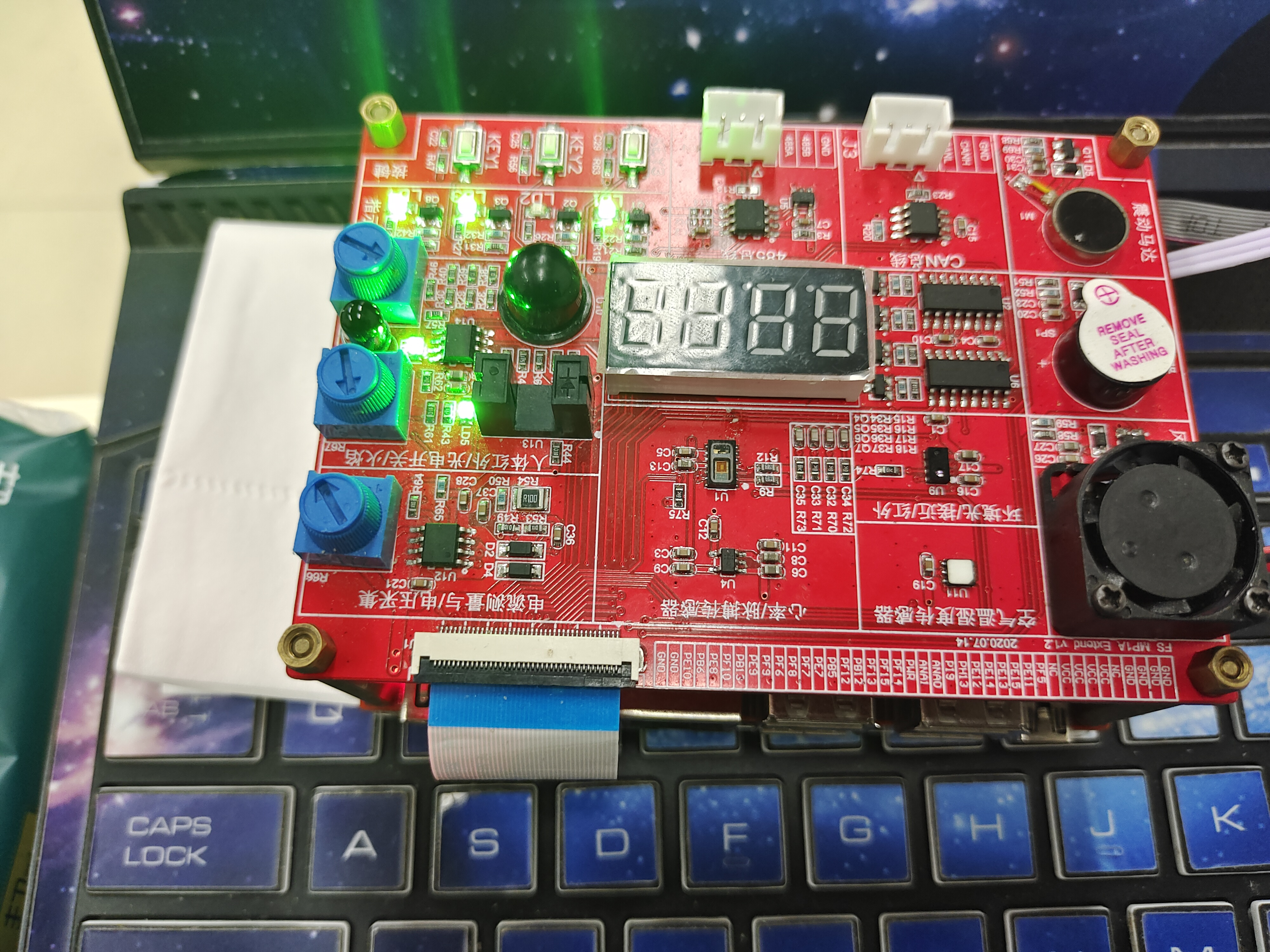

实现效果：
