AD15.1 常用技巧

学习记录

1. 取消布线

工具-取消布线-全部

2. pcb仅显示某一层

shift+s

3. 批量把一些元件从顶层换到底层

“PCB”——“PCB Insprctor”在打开的窗口中换为底层即可。

4. AD PCB 找出未连接的线

1、在“报告”–>“板子信息”–>“报告”–>“最后一个“Routing Information””
“报告”“看到”“Routing completion”是否为100%边线

2、显示未连线步骤
在左下角“PCB”框中上方下拉菜单“Nets”
接下来选择“”
在下面看到“Un-Routed”不为0的就是未连接
在前面打勾即可看到

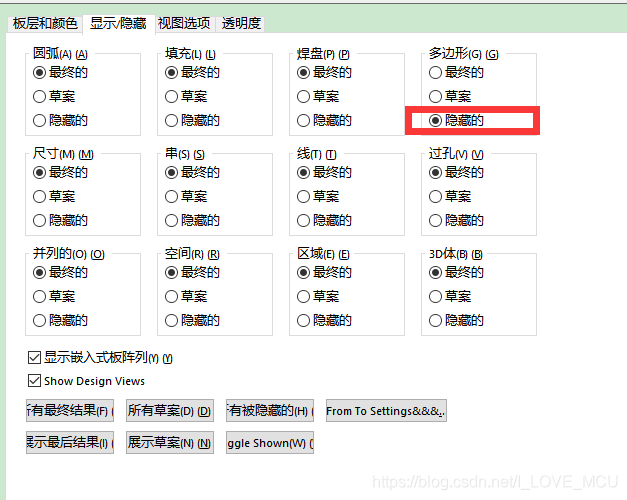

5. 敷铜后隐藏

ctrl+d

在这里插入图片描述

6. 补泪滴

工具->泪滴

7. 重新敷铜

工具->多边形填充->重新填充冲突多边形

8. 3维视角下看不到敷铜痕迹

L修改顶层、底层阻焊层的透明度

9. 显示PCB的反面

v->b

10. PCB画长度丝印

放置尺寸->放置线尺寸
