Modelsim tcl 导出波形数据到MATLAB

本文内容来源于一篇博客 Modelsim导出数据的两种方法

过程定义

proc write_sim_data {env name radix cycle file} {
    set fid [open $file w]
    for {set i 0} {$i <= $::now} {incr i [expr $cycle * 1000]} {
        set str [exa -env $env -radix $radix -time ${i}ps {*}$name]
        puts $fid $str
    }
    close $fid
}

参数的定义见原文

调用示例

write_sim_data tb_ip_fft2/u_top/u_ip_ram {ram_addra ram_dina ram_douta} unsigned 10 1.txt

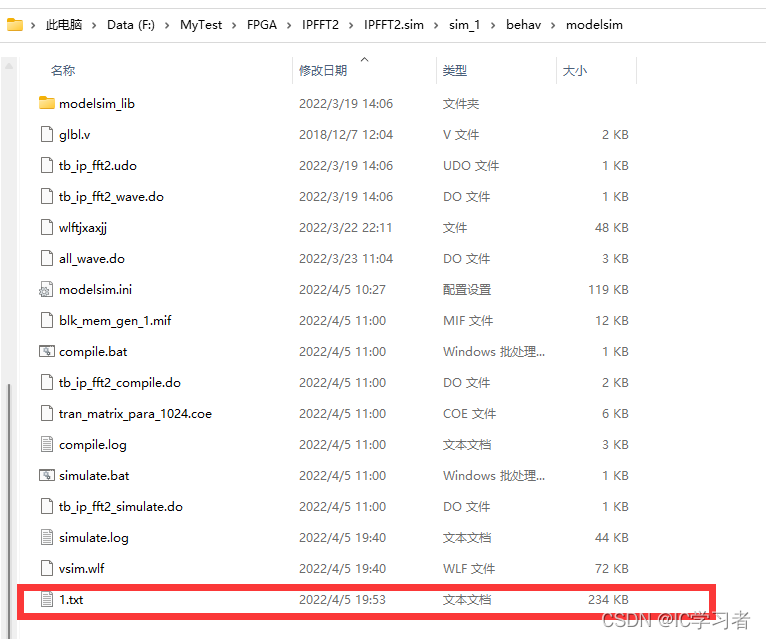

结果

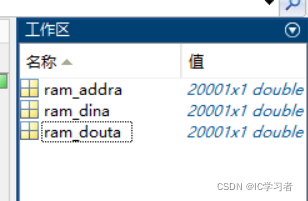

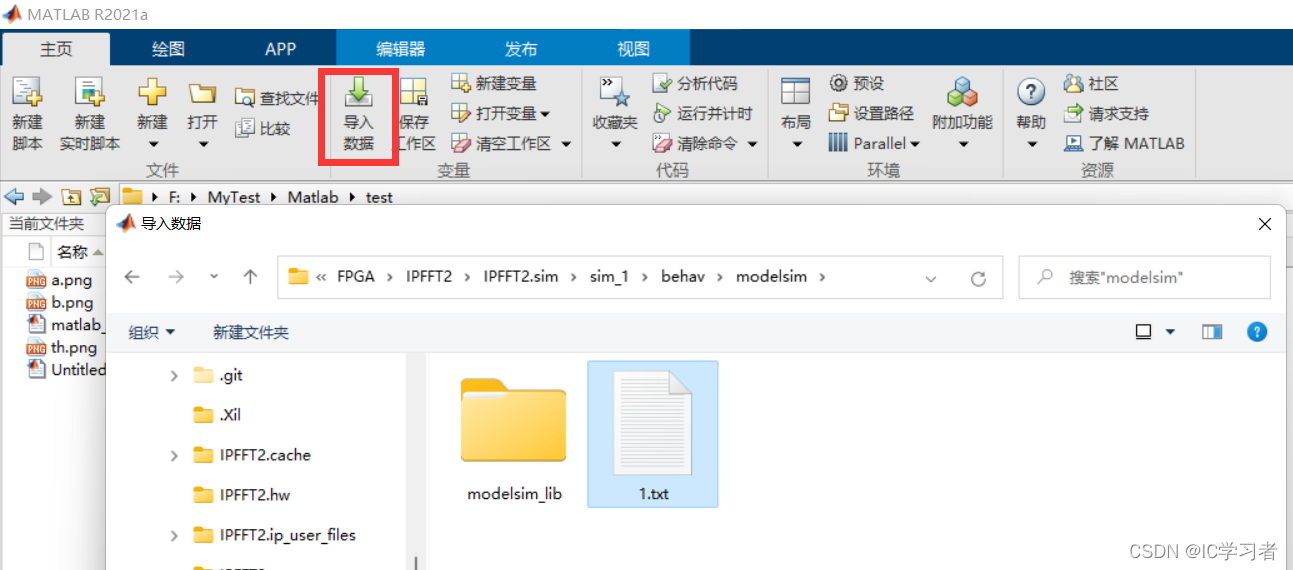

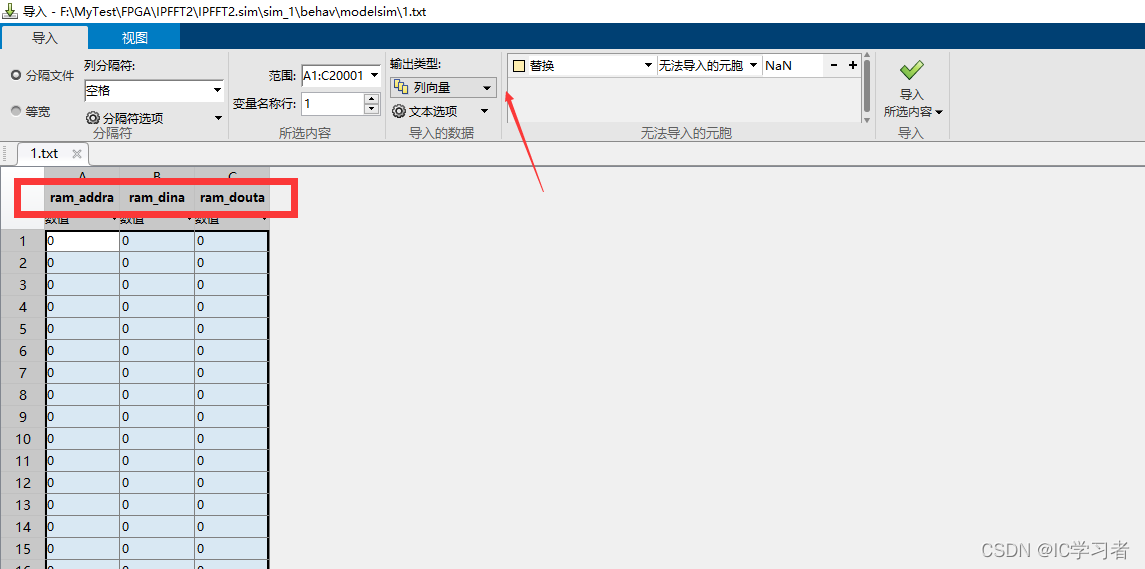

MATLAB观察

---
