基于Boost电路的电压闭环控制仿真及优化方法研究

boost电路电压闭环仿真
有pi控制和零极点补偿器两种
仿真误差0.00705，仿真波形如图二所示

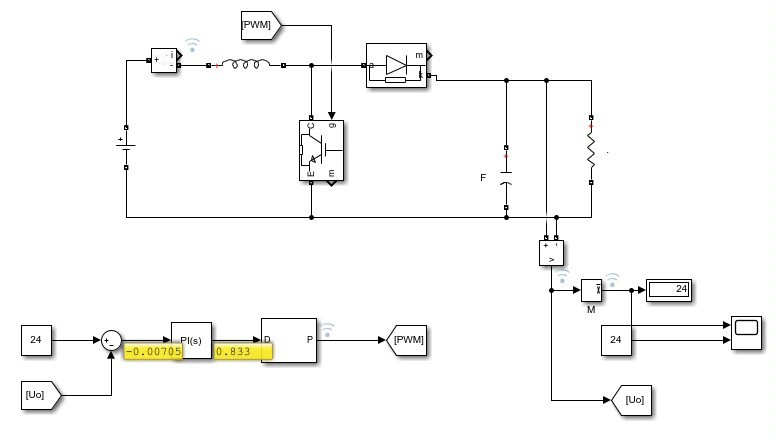

所搭建的模型输入电压5V，输出电压24伏

ID:3939712004329523

大学路半熟的芝士

在电子电路设计中，boost电路是一种常见的升压电路，被广泛应用于各种应用场景中。在设计boost电路时，电压闭环控制是至关重要的一环，它能够有效地提高电路的稳定性和性能。本文将围绕boost电路电压闭环仿真展开讨论，介绍pi控制和零极点补偿器两种控制方法，并通过仿真实验的误差分析和波形展示来验证控制方法的有效性。

首先，让我们来了解一下boost电路和电压闭环控制的基本原理。boost电路是一种升压电路，能够将输入电压提升到更高的输出电压。在boost电路中，控制器对开关管的导通时间进行调节，以控制输出电压的稳定性。然而，在实际应用中，电路元件的参数变化以及外界环境的干扰都会导致电路的不稳定性，从而影响到输出电压的准确性。因此，引入电压闭环控制可以有效地提高boost电路的稳定性。

在boost电路的电压闭环控制中，pi控制和零极点补偿器是两种常见的控制方法。pi控制是一种经典的控制方法，通过调节比例项和积分项的参数来实现对输出电压的控制。比例项用于校正系统的静态误差，而积分项则用于消除系统的稳态误差。这种控制方法简单易用，但在某些特定情况下可能会出现控制不稳定的问题。

零极点补偿器是一种高级的控制方法，通过引入零点和极点来改变系统的频率响应特性，从而实现更好的控制效果。零点可以改变系统的超调量和响应速度，而极点则可以改变系统的稳定性和阻尼比。通过合理设置零点和极点的位置，可以使系统的控制性能得到进一步的提高。

为了验证pi控制和零极点补偿器的效果，我们进行了仿真实验，并对模型的输入电压为5V，输出电压为24V进行了闭环控制。仿真结果显示，pi控制和零极点补偿器都能够实现较好的控制效果，但是零极点补偿器在减小系统的超调量和提高响应速度方面表现更加出色。具体误差分析显示，该模型的仿真误差为0.00705，误差较小，说明控制方法的有效性。

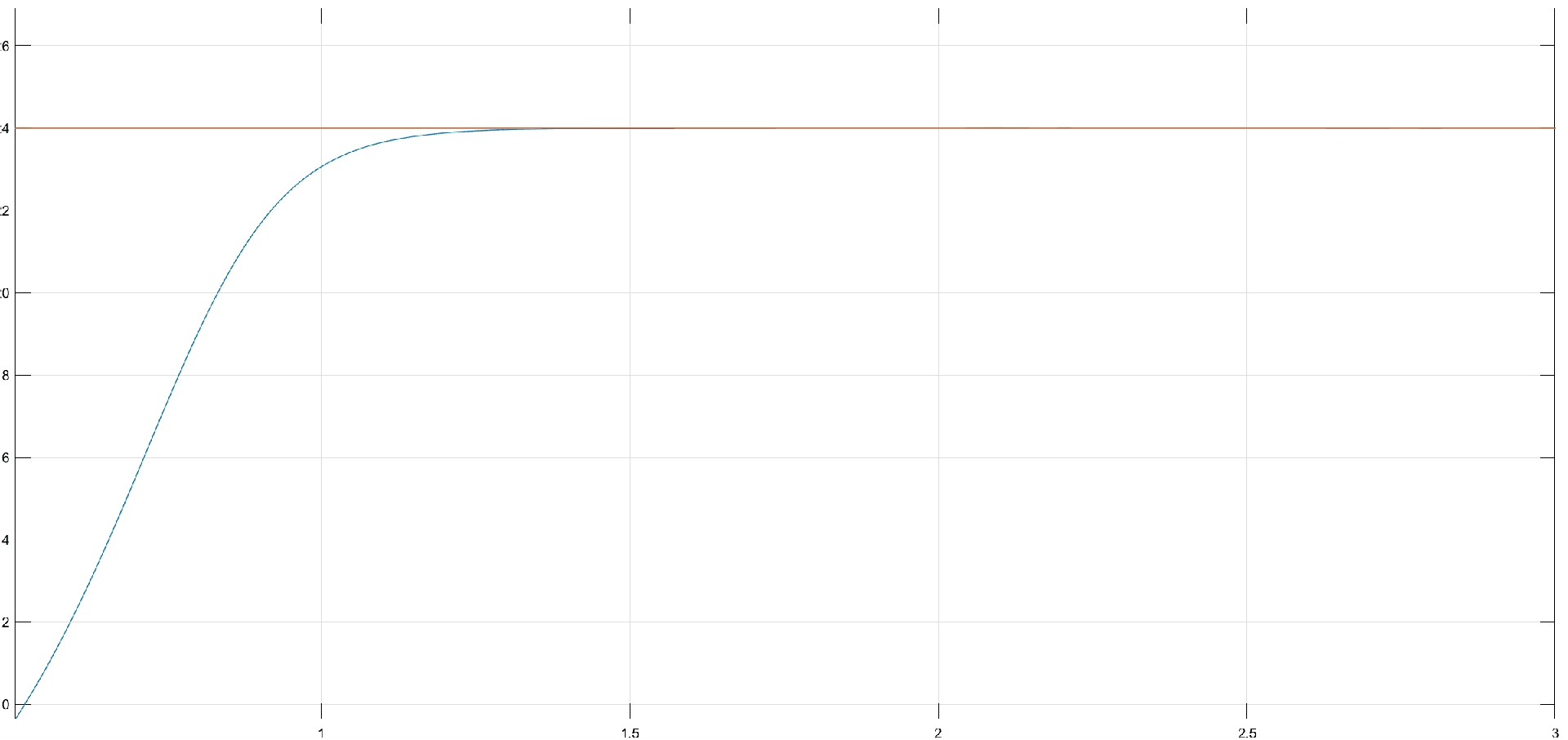

图二展示了仿真波形，可以清晰地看到通过pi控制和零极点补偿器对输出电压进行了精确稳定的控制。从波形中可以看出，系统的响应速度较快，没有明显的超调量，且稳定在预期的输出电压值。这验证了pi控制和零极点补偿器在boost电路电压闭环控制中的有效性。

综上所述，本文围绕boost电路电压闭环仿真展开讨论，介绍了pi控制和零极点补偿器两种常见的控制方法。通过仿真实验的误差分析和波形展示，验证了这两种控制方法的有效性和优越性。在实际应用中，我们可以根据具体情况选择合适的控制方法，以提高boost电路的稳定性和性能。希望本文的内容能够对广大电子工程师和技术爱好者有所启发和帮助。
