通过Console口登录设备示例

一、组网需求

Console口本地登录设备是一种权限很高的管理设备方式，当用户无法进行远程登录设备时，可通过Console口进行本地登录。缺省情况下，使用Console用户界面登录设备时只需要密码认证。为了防止非法用户登录设备，修改Console用户界面的认证方式为AAA认证。

二、配置思路

采用如下的思路配置通过Console口登录设备：

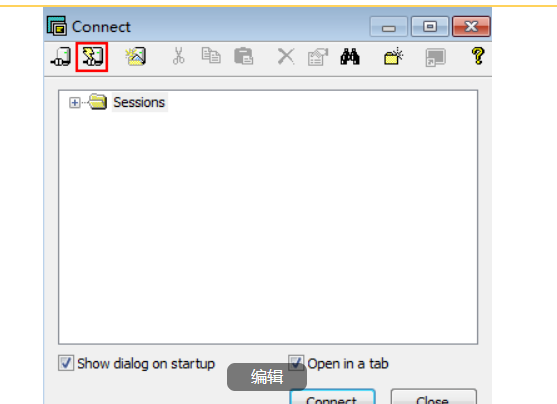

1. 使用终端仿真软件通过Console口登录设备。

2. 配置Console用户界面的认证方式。

三、说明：

如果PC使用系统自带的终端仿真软件（如Windows 2000系统的超级终端），则无需另行准备；如果系统不带终端仿真软件，请您准备第三方终端仿真软件，使用方法请参照该软件的使用指导或联机帮助。

四、操作步骤

1.使用终端仿真软件通过Console口登录设备。

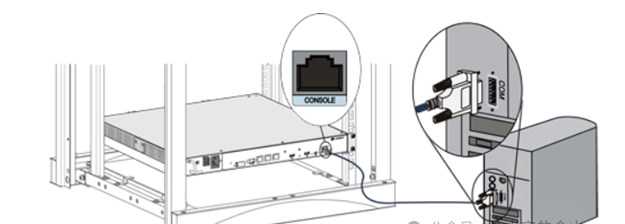

a.请使用产品随机附带的Console通信电缆的DB9（孔）插头插入PC机的9芯（针）串口插座，再将RJ-45插头端插入设备的Console口中，如图2所示。

说明：

将MicroUSB数据线的一端（USB）连接到PC机的USB接口上，再将另一端（MicroUSB）连接到AR510的Console口上。

通过Console口连接设备2) 如图4所示，设置连接的接口以及通信参数。

一般情况下，连接的接口是COM1。如果选择COM1无法登录设备，可依次尝试其它COM接口。

设置终端软件的通信参数需与设备的缺省值保持一致，分别为：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控。

说明：

缺省情况下，设备没有流控方式。RTS/CTS缺省情况下处于使能状态，因此需要将该选项勾选掉，否则终端界面中无法输入命令行。

若修改了设备的串口通信参数值，则需按照设备的串口通信参数值同步修改PC端的通信参数值后，再重新连接。

设置连接的接口以及通信参数

Login authentication

Username:admin

Password:

Info: The entered password is the same as the default. You are advised to change

it to ensure security.

说明：

●采用交互方式输入的密码不会在终端屏幕上显示出来。

●建议登录设备后及时更改密码并定时更新，以保证安全性。

●用户通过Console口登录新出厂（或没有启动配置文件）的设备时，系统会提示：“Auto-Config is working. Before configuring the device, stop Auto-Config. If you perform configurations when Auto-Config is running, the DHCP, routing, DNS, and VTY configurations will be lost. Do you want to stop Auto-Config? [y/n]:”

-如果需要进行Auto-Config，选择n，并回车。

-如果不需要进行Auto-Config，选择y，并回车。

此时用户可以键入命令，对设备进行配置，如果需要帮助可以随时键入“?”。
