在实时交互需求爆发式增长的今天，分布式计算架构与编解码技术的迭代升级，正重塑视听内容生产模式。从万人同时在线的虚拟演唱会、跨国企业的全球战略直播，到非遗文化数字化展演，高并发、低延时、多机位协同已成为行业刚需。作为应对这一挑战的硬件创新，新一代直播一体机通过融合SDI/HDMI多路采集、AI驱动自动构图、H.265/H.266双编码引擎等核心技术，将传统导播台、编码器、推流服务器的功能集于单机，使4K/8K超高清制播能力突破空间限制，在移动转播车、微型直播间等场景实现制作效能质的飞跃。

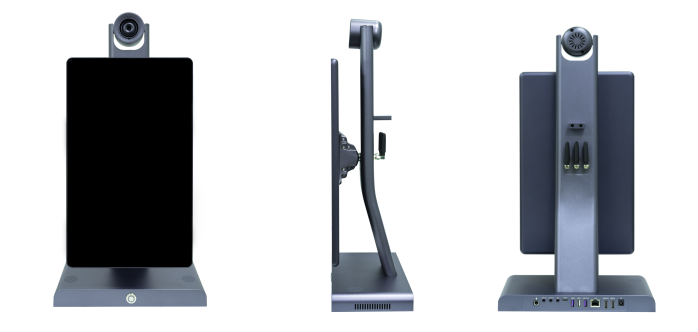

核心硬件配置
• 处理器：Rockchip RK3588S，8核架构（4×Cortex-A76@2.4GHz + 4×Cortex-A55），8nm制程工艺
• 图形计算：ARM Mali-G610 MP4 GPU，NPU算力6TOPS，安兔兔综合跑分58万
• 存储组合：8GB+128GB / 16GB+256GB双版本可选

影像系统
• 主摄像头：索尼IMX766 5000万像素传感器，支持PDAF相位对焦与手动调焦
• 视频输入：1×HDMI-IN（1080P@60fps），兼容USB/HDMI外接专业相机及无人机信号
• 输出扩展：HDMI 2.1接口支持8K@60fps或4K@120fps显示

音频架构
• 内置2路降噪麦克风+声卡系统，提供7路音频接口（含Line-In/乐器输入/动圈麦）
• 支持USB/3.5mm接口扩展专业声卡及领夹麦克风

网络与连接
• 有线：千兆以太网
• 无线：WiFi6双频（2.4G/5G）
• 数据接口：USB3.0×2 + USB2.0×1 + Type-C×1

外设支持

功能支持

一、多源视频处理引擎

全域采集支持
• 硬件兼容：原生适配4K/5000万像素摄像头，扩展支持HDMI/USB外接设备（含佳能/尼康主流单反型号）
• 画面控制：支持0°-360°物理旋转校正、镜像翻转与数字变焦（缩放精度±1%）
• 多机位管理：通过帧同步技术实现笔记本/手机/相机等多输入源画中画自由组合

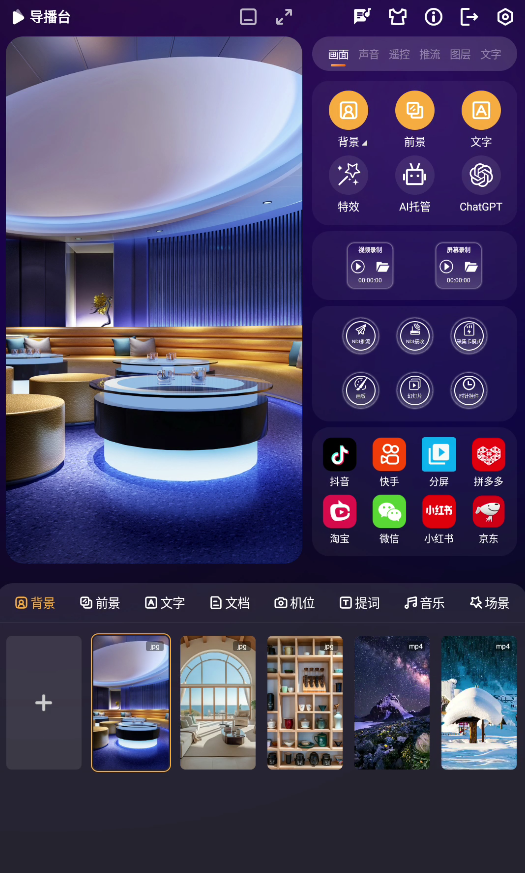

虚拟制片系统
• 智能抠像：基于HSV色彩空间的绿幕/蓝幕抠图算法，边缘锯齿控制＜0.5px
• 场景构建：支持4K动态背景实时渲染，素材可通过U盘/无线网络（Android/HarmonyOS）即时导入
• 图文叠加：文字层支持16:9安全框定位，提供RGB/Alpha通道混合模式

二、广播级音频管理中枢

• 输入矩阵 ：同步处理7类音源（含48V幻象供电电容麦、动圈麦、Line-in乐器信号）
• 混音逻辑 ：
