1. 前言

不同路径代表一类比较简单的动态规划问题，此类动态规划问题，如果采用递归遍历，最终会形成二叉树或线性队列（条件约束），如果采用bottom-up的模式，那么我们可以采用二维数组dp[i][j]的形式，其中i代表行，j代表列，值得一提的是，此处的i,j与矩阵链相乘的问题中的i和j完全不同，在矩阵链相乘问题中，i代表起始矩阵，j代表结束矩阵的区间，相对而言矩阵链乘法中，i和j理解起来相对困难和复杂。

2. 问题描述

本文字摘自Leetcode习题，问题是这样描述的，

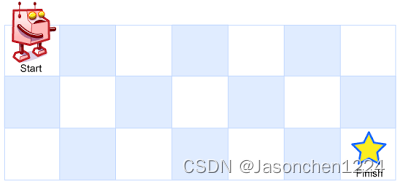

一个机器人位于一个 m x n 网格的左上角 （起始点在下图中标记为 “Start” ）。

机器人每次只能向下或者向右移动一步。机器人试图达到网格的右下角（在下图中标记为 “Finish” ）。

问总共有多少条不同的路径？

示例 1：

输入：m = 3, n = 7
输出：28

示例 2：

输入：m = 3, n = 2
输出：3
解释：
从左上角开始，总共有 3 条路径可以到达右下角。
1. 向右 -> 向下 -> 向下
2. 向下 -> 向下 -> 向右
3. 向下 -> 向右 -> 向下

示例 3：

输入：m = 7, n = 3
输出：28

示例 4：

输入：m = 3, n = 3
输出：6

提示：

• 1 <= m, n <= 100
• 题目数据保证答案小于等于 2 * 10e9

3. 问题解答

通过之前的学习以及习题训练，认为《算法导论》中提供的思维模板对动态规划的解题非常有帮助。如果严格按照思维模板，需要分为四个步骤对问题进行解析。

a) 表征最优化问题的结构(Characterize the structure of the optimal structure)

问题中对机器人的行走方向进行了约束，机器人每次只能向右或向左移动一步，依照约束，对于当前点，只要存在左移或右移的空间，那么我们就可以选择其中之一，总的路径次数就是两个选择的和。针对本问题，选择其实非常明确，右移或者下移。

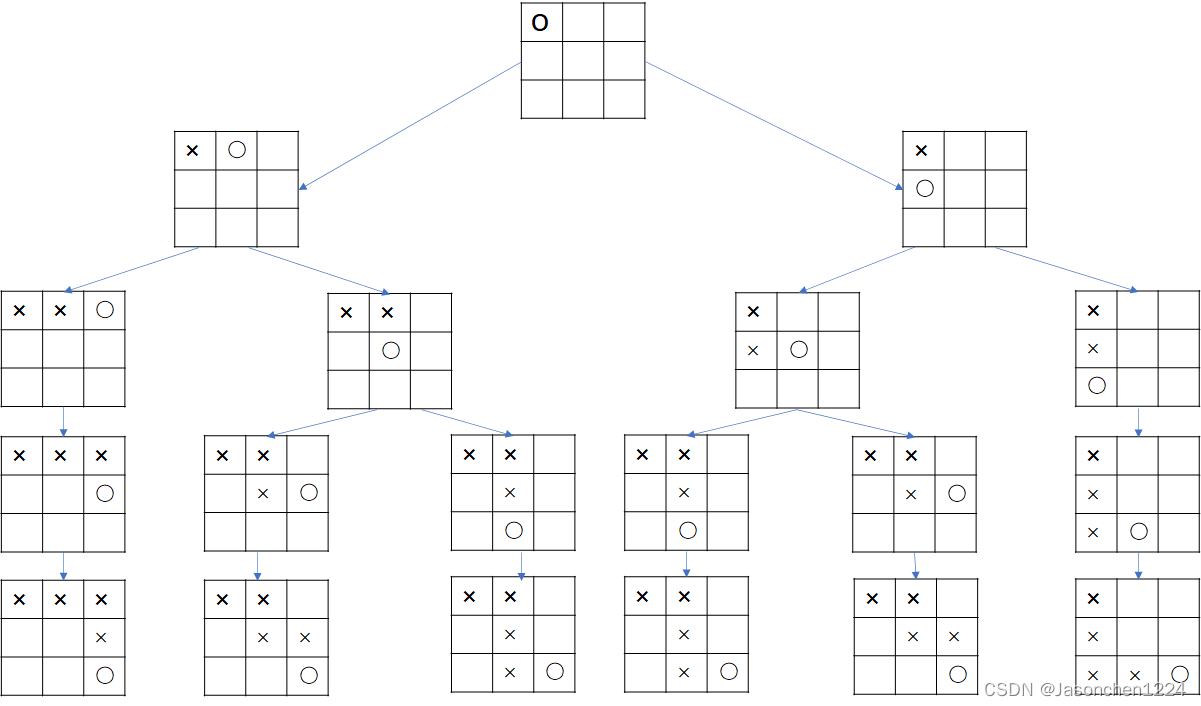

图示的Maze为3×3方阵，圆圈代表机器人所在的当前位置，对于每个当前的位置，机器人可以分叉为两个选择，针对每个坐标 (i,j)，如果要求出从原点到达(i,j)的独立路径的个数，只需要寻找其上方和左侧位置上的独立路径数目，二者相加即可。

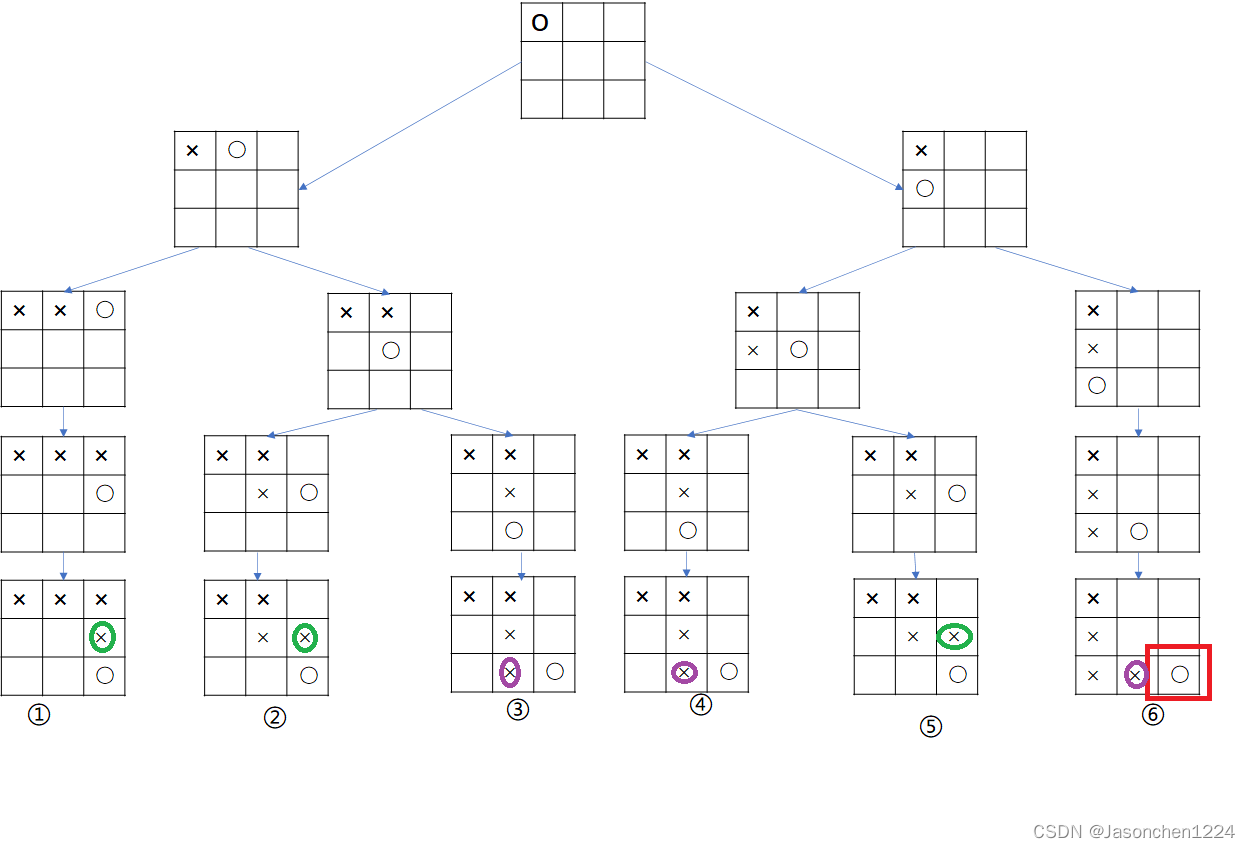

先要求出F(3,3)终点位置的路径，仅需要求出其左邻和上方路径个数之和即可。具体到本例当中，可以抽象为如下表达式：
$$F(3,3)=F(2,3)+F(3,2)=3(紫色)+3(绿色)=6$$
进一步对表达式进行抽象，可以得到，
$$F(i,j)=F(i-1,j)+F(i,j-1)$$
至此我们已经完成最优化结构的表达式的求解，子问题与原问题有相同的结构，而且形式保持一致。在这里我们在此验证动态规划的两大要素，

-最优子问题，本问题要求解所有的独特路径的数目，包含所有的子问题，当然也包含最优子问题（所有路径都相等）

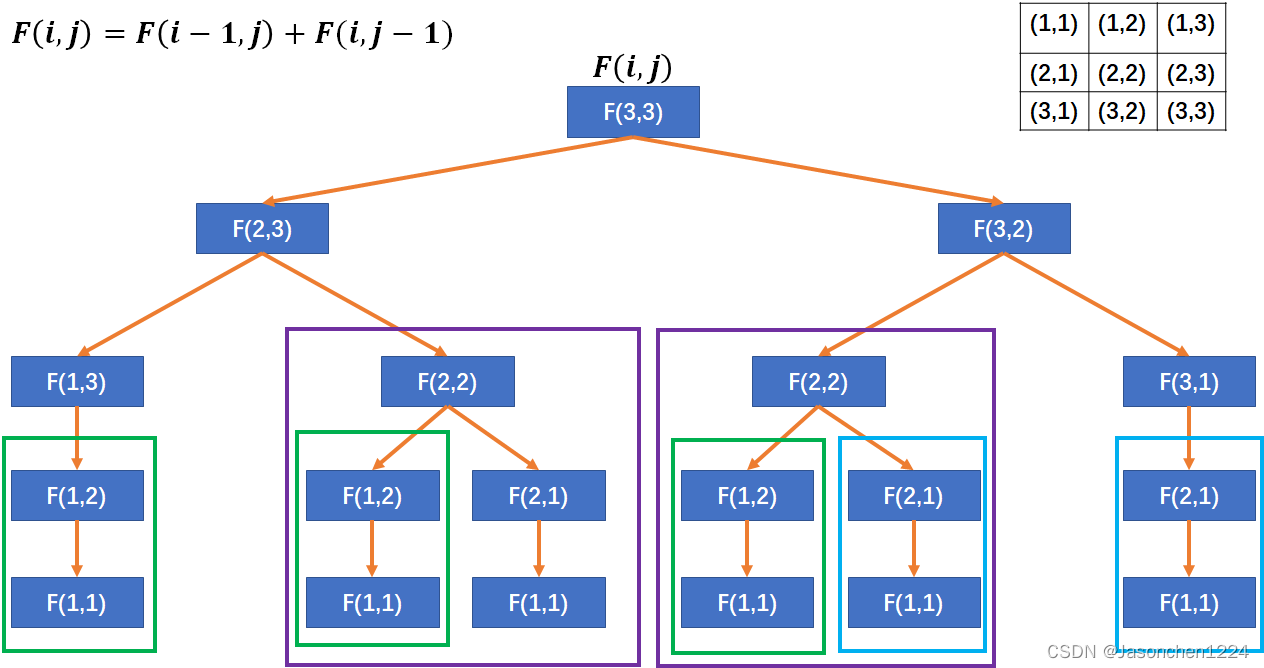

-重叠子问题，重叠子问题在本题中的也非常明显，用图解来说明更加直观。相同颜色矩形框内的子问题互相重叠，比如紫色框内的两个F(2,2)就互相重复。

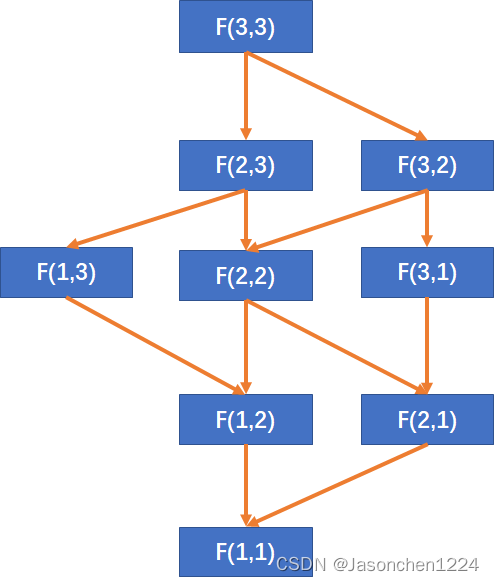

最后再回顾一下动态规划子问题的依赖关系，子问题之间允许依赖，这些依赖关系形成一个DAG的有向无环图，如果形成的依赖中包含环，那么这个问题是无法用动态规划的方法进行处理的。过程中路径形成DAG，但不含有环。

各个路径殊途同归，都到达F(1,1)的起始点。

b) 计算最优解的值(Compute the value of optimal solution)

在上节中，我们实际上同时完成了递归定义解的结构，所以在此我们直接跳到计算最优解的值。首先我们采用递归的方法，同时辅助记忆功能。

• 定义头文件

/**
 * @file unique_path.h
 * @author your name (you@domain.com)
 * @brief
 * @version 0.1
 * @date 2023-03-09
 *
 * @copyright Copyright (c) 2023
 *
 */
#ifndef UNIQUE_PATH_H
#define UNIQUE_PATH_H
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#define  M 3
#define  N 3

/**
 * @brief Find the unique path from (0,0) to (i-1,j-1)
 *
 * @param i Row indicator
 * @param j Column indicator
 * @return int -Number of unique path
 */
int unique_path(int i, int j, int path[M + 1][N + 1]);

/**
 * @brief Auxilary function to find the the number of unique path
 *
 * @param i Row indicator
 * @param j Column indicator
 * @return int -Number of unique path
 */
int unique_path_aux(int i, int j,int path[M+1][N+1]);

#endif

• 函数实现

/**
 * @file unique_path.c
 * @author your name (you@domain.com)
 * @brief
 * @version 0.1
 * @date 2023-03-09
 *
 * @copyright Copyright (c) 2023
 *
 */
#ifndef UNIQUE_PATH_C
#define UNIQUE_PATH_C
#include "unique_path.h"

int unique_path(int i, int j, int path[M + 1][N + 1])
{
    int k;
    int l;

    for(k=0;k<=i;k++)
    {
        for(l=0;l<=j;l++)
        {
            path[k][l]=-1;
        }
    }

    return unique_path_aux(i,j,path);
}

int unique_path_aux(int i, int j, int path[M + 1][N + 1])
{
    int unique_number;
    if(i==1 && j==1)
    {
        path[i][j]=1;
        return path[i][j];
    }

    if(path[i][j]!=-1)
    {
        return path[i][j];
    }

    unique_number=0;

    if(i>1)
    {
        unique_number = unique_number+unique_path_aux(i-1,j,path);
    }

    if(j>1)
    {
        unique_number = unique_number + unique_path_aux(i, j-1,path);
    }

    path[i][j]=unique_number;

    return path[i][j];
}
#endif

• 测试函数

/**
 * @file unique_path_main.c
 * @author your name (you@domain.com)
 * @brief
 * @version 0.1
 * @date 2023-03-09
 *
 * @copyright Copyright (c) 2023
 *
 */
#ifndef UNIQUE_PATH_MAIN_C
#define UNIQUE_PATH_MAIN_C
#include "unique_path.c"

int main(void)
{
    int m=M; //row indicator
    int n=N; //column indicator
    int number_unqiue_path;
    int path[M+1][N+1];

    number_unqiue_path = unique_path(m,n,path);

    printf("The total number of unique path is %d\n",number_unqiue_path);

    getchar();
    return EXIT_SUCCESS;
}


#endif

如果采用迭代方式，可能代码会更简洁，再次不再赘述，请大家参考问题的官方解答即可。

4. 总结

通过对本题的解答，我们了解了动态规划问题形成的DAG可能包含多条路径，但一定不会形成环，否则某些子问题会形成互相依赖，从而无法求解问题的答案。另外如果采用递归算法，动态规划很多时候将形成二叉树或者多叉树，如果带有相关的条件，二叉树或多叉树将发生退化，演变为线性链表或者是较小规模的多叉树。

参考资料

a. 62. 不同路径 - 力扣（Leetcode）

b. 《Introduction to algorithm,4ed》
