在工业自动化现场中，PROFIBUS DP 网络有时会出现运行不稳定的情况。面对这种问题，工程师通常会选择增大重试次数来减少设备的停机时间。表面上看，这样确实能提升系统的稳定性，但它并未从根本上解决问题。为了找到 DP 网络中存在的隐患并进行整改，必须借助专业的 DP 诊断工具。

本文将以 Anybus 诊断产品为例，介绍两种常见的诊断工具，帮助工程师快速排查问题，并提出有效的整改方案。

两种常见的 PROFIBUS DP 诊断工具

以 Anybus 诊断产品举例，DP 网络的诊断工具主要有两种类型，分别适用于不同的诊断需求。

1. 外接式诊断工具

外接式诊断工具通常通过接入网络中 DP 设备的 PG 口进行诊断，无需额外供电。它的优点是连接简便、使用灵活，设备无需停机即可开始诊断。用户将诊断工具外接进去之后，就可以实时查看网络报文、信号质量和波形等信息。使用起来非常方便，但工具需要连接到电脑上进行启动和查看，因此并不适合长时间监控，对于偶发故障也难以记录。

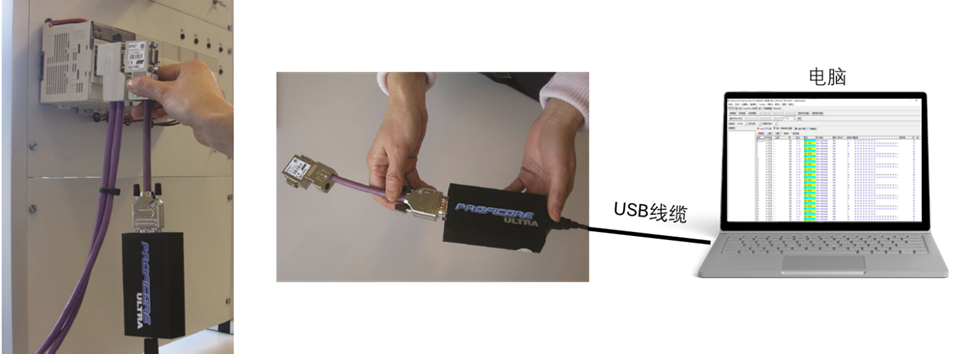

Anybus 诊断产品 ProfiTrace 的连接

2. 永久网络监测

另一种是将诊断工具串接入 DP 网络中，这种方式需要现场允许接入第三方设备，并且需要系统停机将诊断工具串接进网络，并为其提供 24V 电源供电。虽然接入时需要停机，并且连接过程较为复杂，但这种工具能够实现对 DP 网络的 7 x 24 小时持续监控，记录故障时刻的网络报文、波形、事件日志，以及触发报警等功能。

因此，这类工具非常适合长时间网络监测和偶发故障的捕获和记录，同时所有记录的信息都保存在工具的 SD 卡中，掉电不会丢失，可以离线或者通过 FTP 访问。

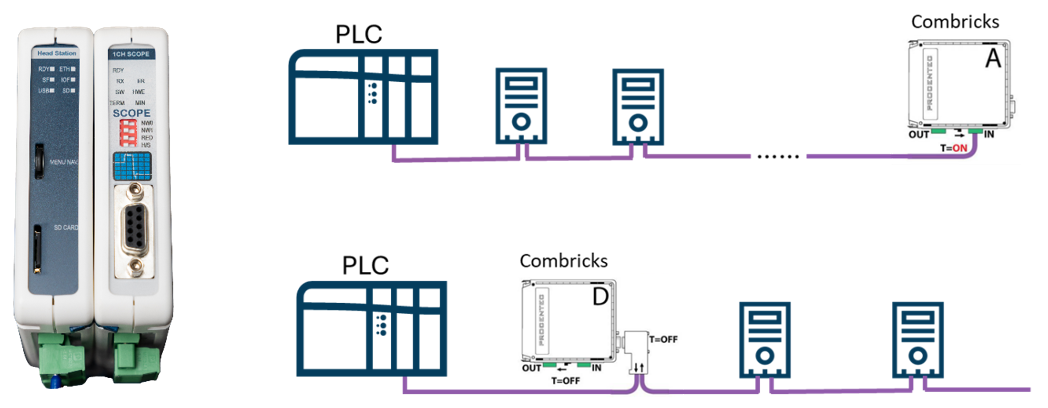

下图展示了 Anybus Combricks 诊断产品的连接方式，该工具可以接在一个网段的中间或末端。除了具有 DP 网络诊断功能外，Combricks 还可以扩展中继器、PA 耦合器、光电转换模块等功能模块，因此它不仅能用于监测 DP 网络，还能改变网络拓扑结构，改善信号质量。

通过 Combricks 进行现场诊断

为了更好地理解这些诊断工具的应用，我们以一个实际现场为例，说明如何使用 Combricks 诊断工具进行 PROFIBUS DP 网络的故障诊断。

1. 接入网络，查看波特率和设备状况

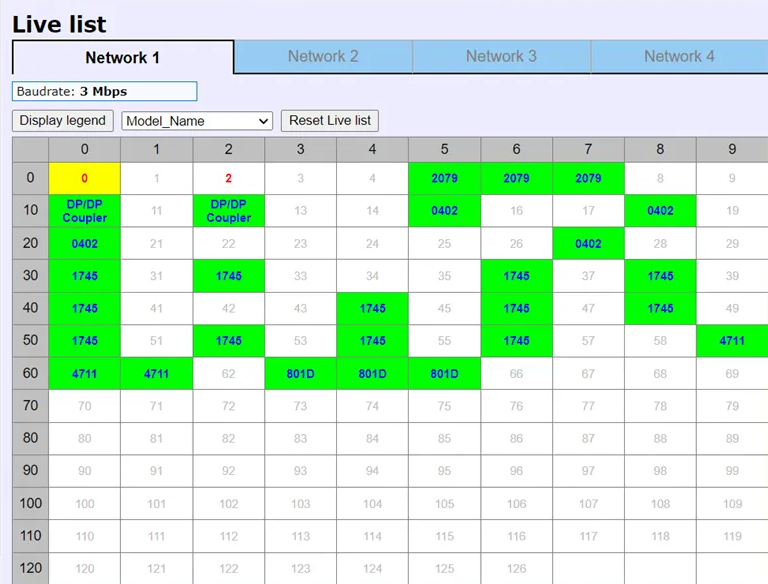

在将 Combricks 接入网络后，首先可以看到当前的波特率为 3 Mbps，网络中共有 1 个控制器和 27 个从站设备在进行数据交换。

2. 信号质量分析

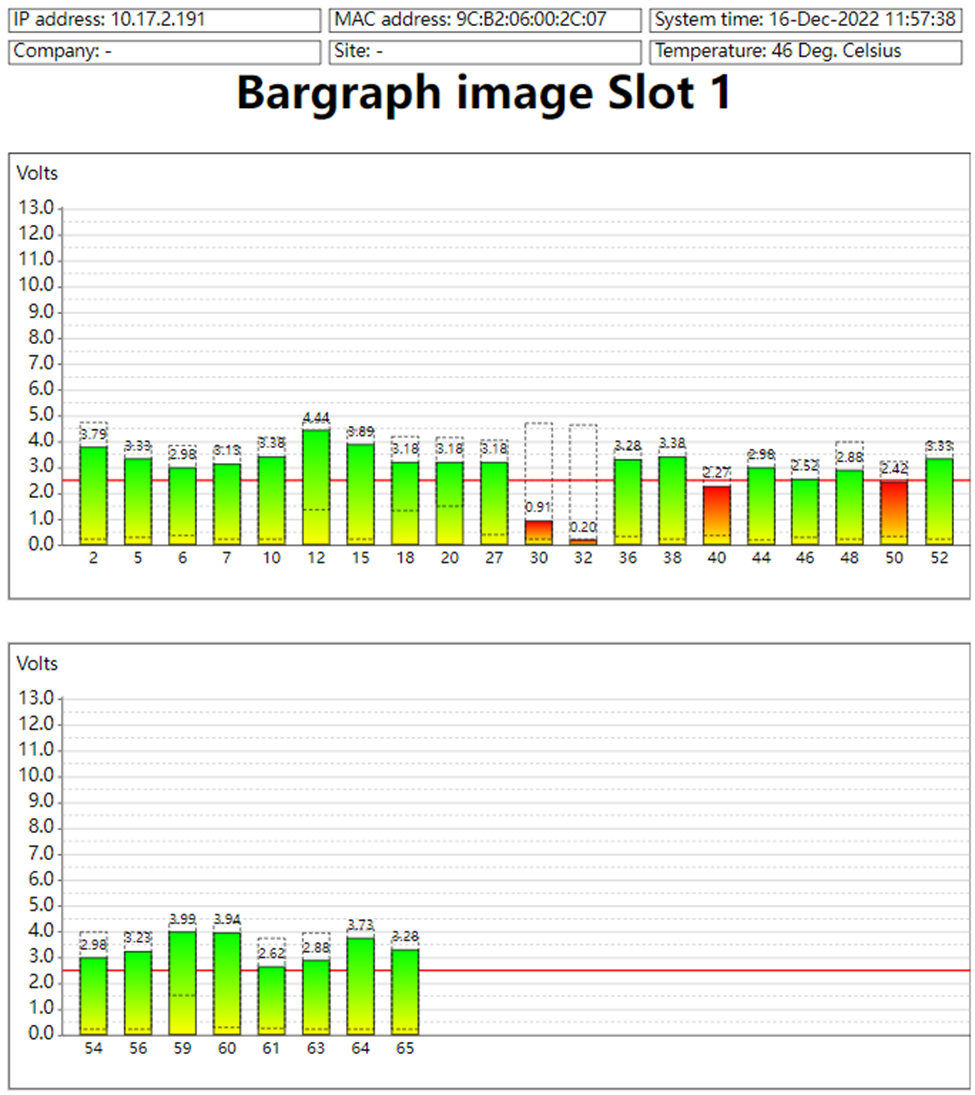

Combricks 通过信号柱状图显示各设备的信号质量。在正常情况下，信号强度应在 5V 左右。然而，从图表中可以看到，当前网络中设备的信号质量普遍较差，电压偏低，这意味着外界稍有「风吹草动」就会影响网络通讯。

3. 错误波形的捕捉

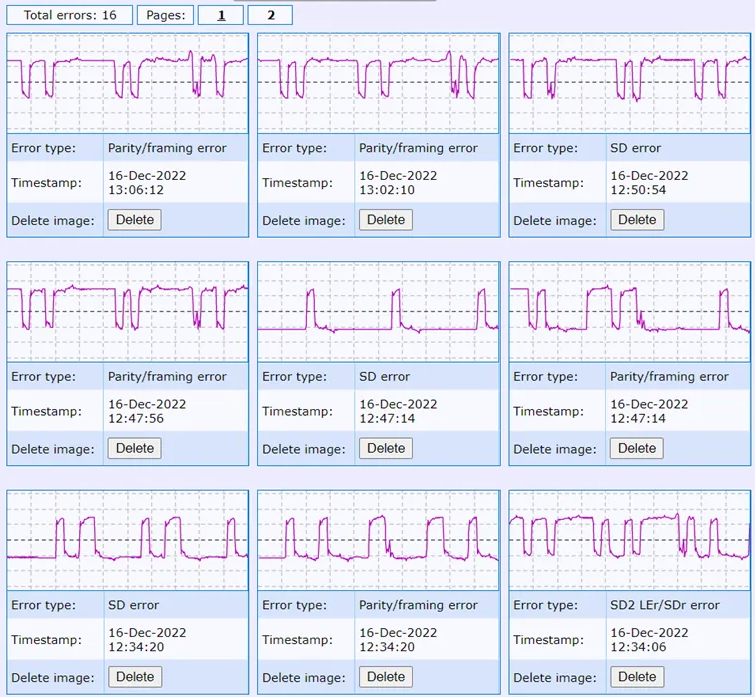

当网络出现故障时，Combricks 能够捕捉并存储发生故障时的波形信息。这些波形数据保存在 SD 卡中，便于后续分析。借助错误波形图，我们能够发现网络中存在校验错误、帧错误以及 SD 错误等问题。结合 DP 网络信号质量不高，我们可以推测信号出错可能是由于外部干扰引起的。

4. 网络事件日志记录

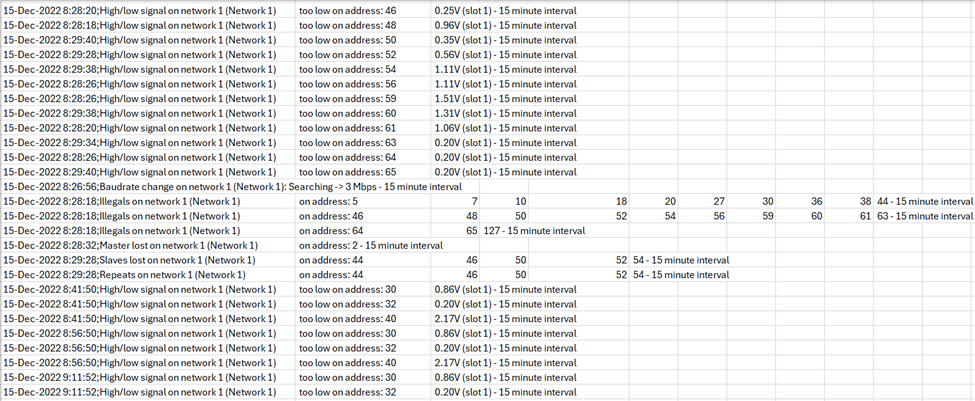

Combricks 的网络事件日志功能，详细记录错误产生的时间及错误信息。从日志中可以看到，主要的错误信息都是信号电压过低和非法报文问题。这些日志为故障排查提供了宝贵的数据支持，帮助我们更精确地定位问题源头。

故障分析与整改方案

从以上诊断数据来看，该 DP 网络由于信号质量差并且受到外部干扰，导致了通信不稳定。为了改善网络的稳定性，可以从以下几个方面着手进行整改。

1. 使用中继器进行网络分段

由于波特率是 3Mbps，根据协议规定，每个网段的最大长度不得超过 100 米。现场共有 28 台设备，其中有些设备的距离较远。因此，使用中继器对网络进行分段，不仅可以延长通信距离，还能改善信号质量。

在布置中继器时，需要考虑以下几个方面：

将大功率变频系统单独形成一个支路，以减小干扰。
按照工艺将不同工艺段的设备通过中继器进行隔离。
在可移动的从站前端增设中继器，以避免移动设备时电缆断开影响网络通信。

2. 检查线缆屏蔽、接地与走线

PROFIBUS DP 网络的通信质量受环境因素影响较大，因此检查网络的线缆屏蔽、接地以及走线是否符合规范至关重要。合理的布线能够有效降低外部电磁干扰，确保数据传输的稳定性。详细内容可参考之前的文章《DP 线缆与连接器的正确安装》以及《PROFIBUS DP 网络布线 1 米原则和分支线》中的相关技术要求。

3. 使用有源终端电阻

使用有源终端替换连接器上的终端电阻。有源终端采用双电源供电，可靠性更高，并且避免了首末端设备出现故障或更换设备时对总线信号的影响，增强网络的可靠性。

结语

通过借助诊断工具，工程师能够快速准确地发现并定位 PROFIBUS DP 网络中的隐患。诊断工具的有效应用不仅能够提高网络的稳定性，还能帮助工程师针对现场的具体问题提出有针对性的解决方案。由于每个现场的复杂性和生产工艺各不相同，因此整改时需要结合现场的实际情况，并依据协议规范进行个性化的优化调整。这样，工程师才能确保工业自动化系统的顺利运行，并保障网络的长期稳定性。
