Fabric超级账本架构功能图示

Fabric超级账本基本架构功能，账本结构、源码以及智能合约。

更多区块链技术与应用分类：

区块链应用    区块链开发

以太坊 | Fabric | BCOS | 密码技术 | 共识算法 | 比特币 | 其他链

通证经济 |  传统金融场景 | 去中心化金融 | 防伪溯源 | 数据共享 | 可信存证

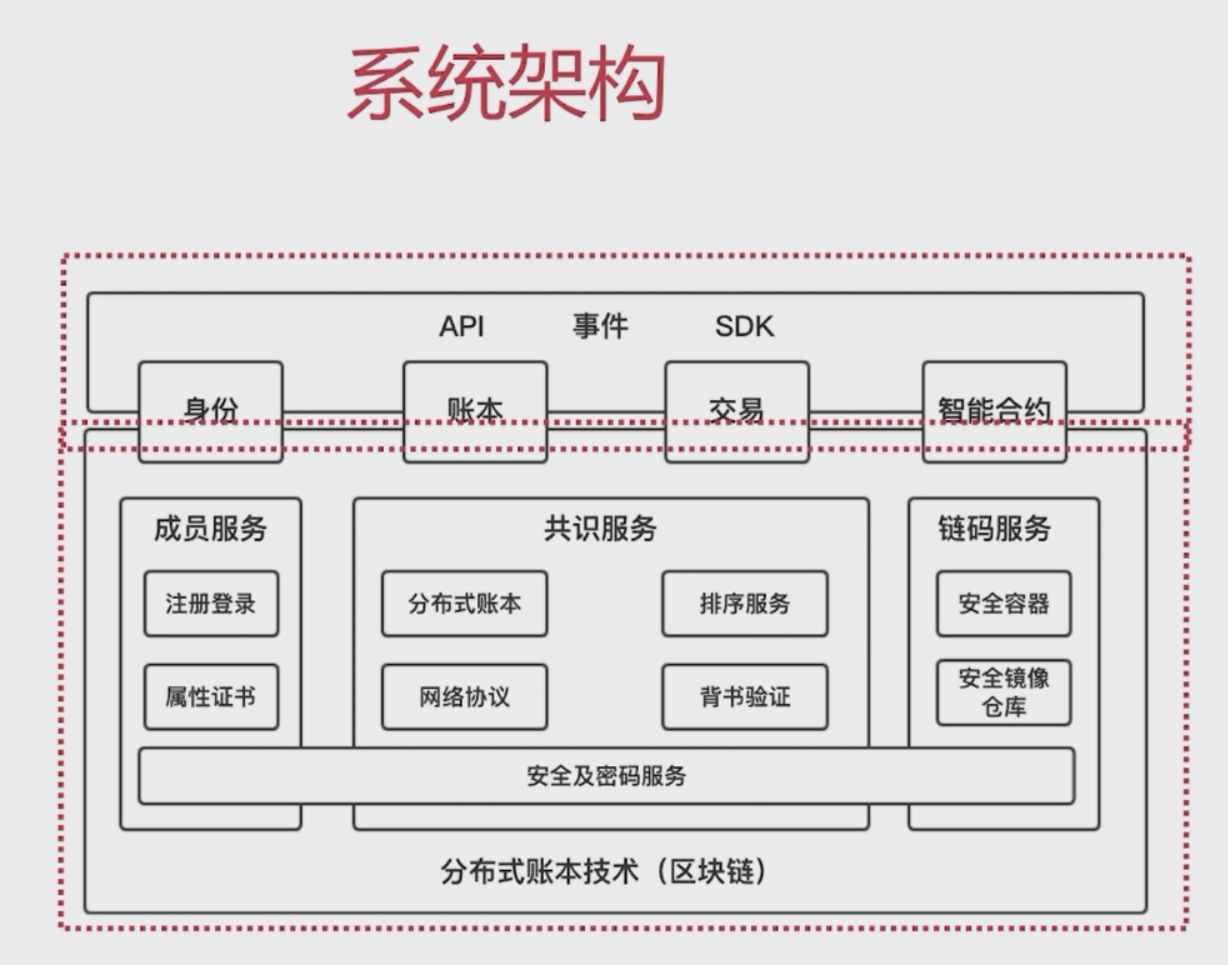

一.Fabric系统架构

架构图一张



二.网络拓扑

1.节点类型

客户端节点：媒介节点

Peer节点：(Anchor(锚节点)或Endorser(背书节点)或Committer(计算节点))

Orderer节点：排序(solo/kafka方式排序)都不支持拜占庭容错机制(作恶节点)

CA：(可选fabric提供的ca组件，也可选择第三方机构，如中国的CFCA)

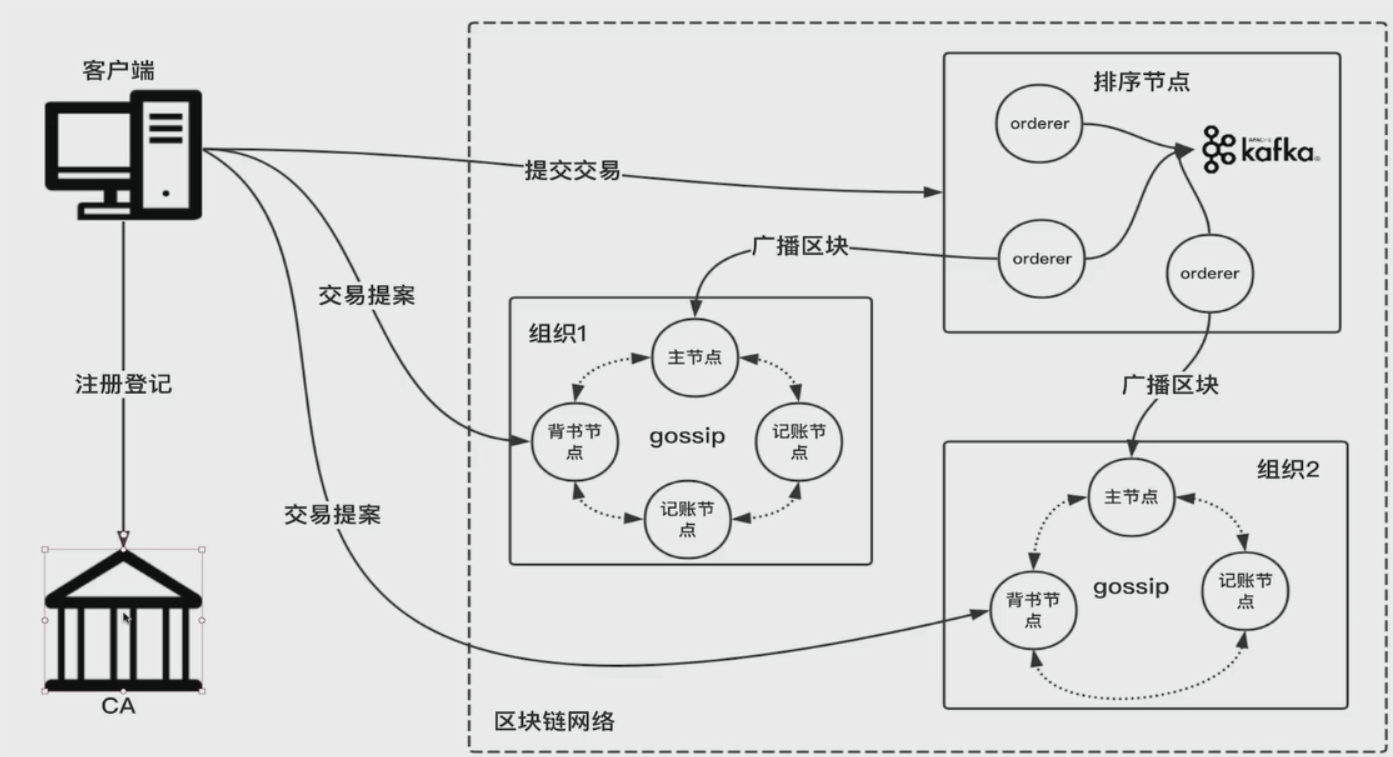

2.拓扑图例



• ca在区块链网络以外(也可以在网络内)
• gossip协议用于区块在组织内扩散
• 排序节点将排好序的区块广播给每个组织的“主节点”
• 三个orderer节点直接与kafka集群管理，而之间没有通讯，组织可以任意选择orderer节点进行通信

企业级联盟链：可以采用将orderer节点暴露在公网中，每个企业主体只暴露一个主节点，即可。

3.交易流程



(1)客户端先去背书节点拿到模拟执行的结果以及背书节点的签名，然后去向排序节点提交交易(模拟执行结果+签名)

(2)主节点在接受到打包的区块后，回去计算验证某笔交易是否是有效的，若是无效的，依然会存储在区块账本中，但不会更新状态数据库(无效交易之后浪费磁盘空间，后续版本会过滤掉无效交易)

三.共识机制

1.整体过程

交易背书(模拟-Endorser)

交易排序(排序-Orderer)

交易验证(验证-Committer)

2.交易排序

目的：保证系统交易顺序的一致性(有限状态机)

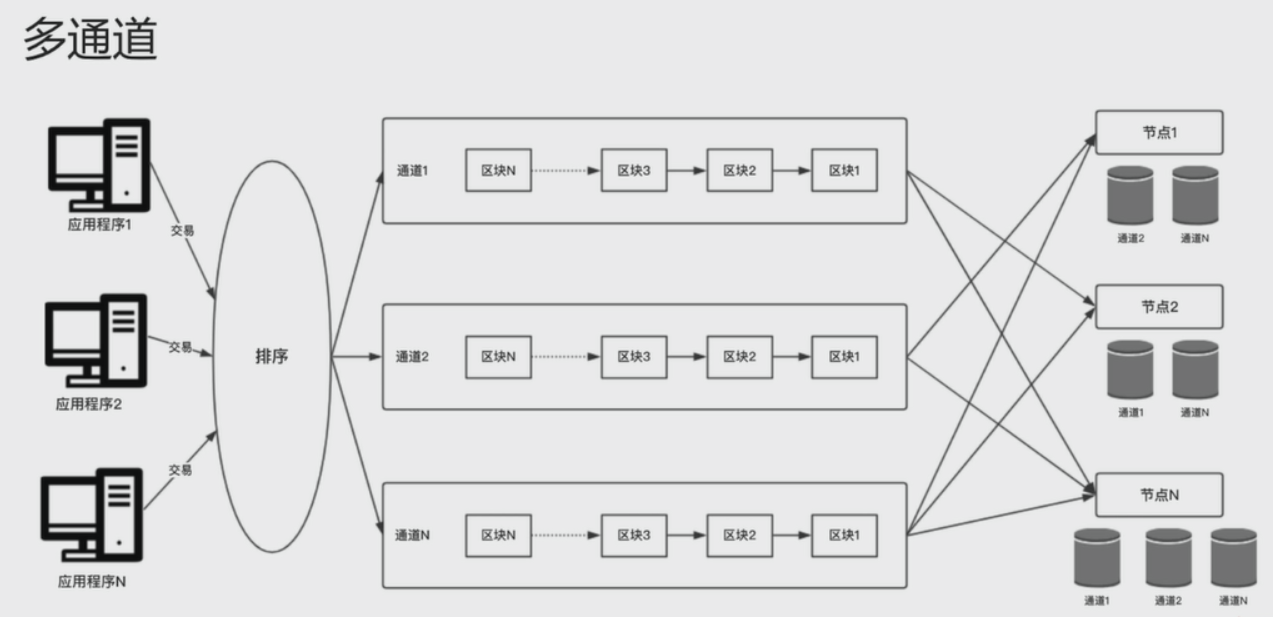

3.多通道模型

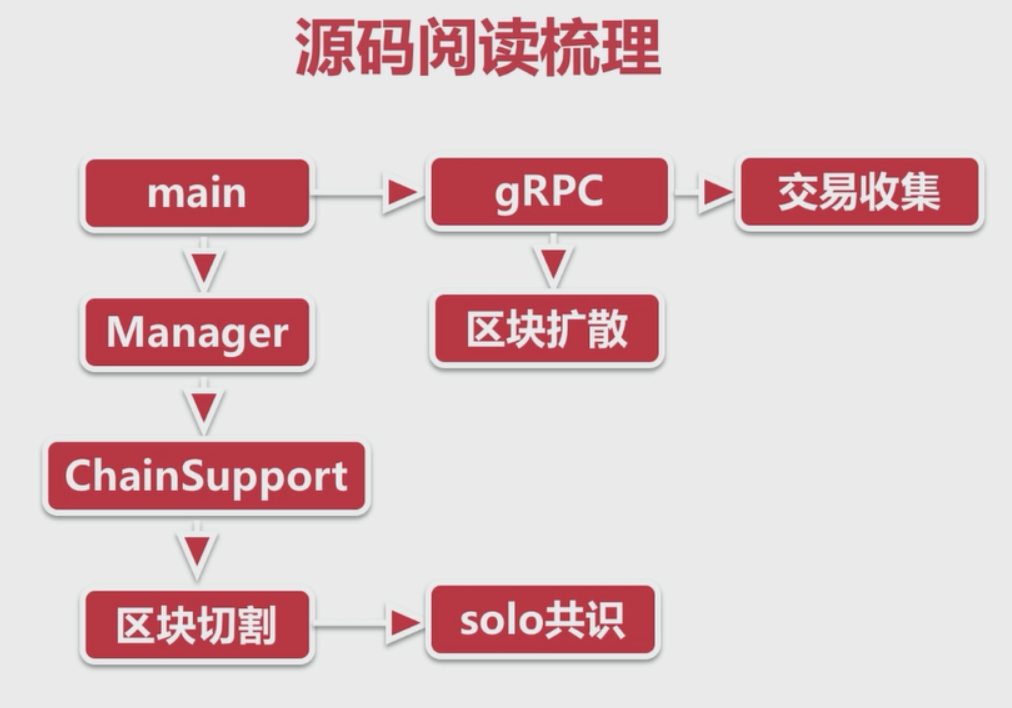

4.Orderer部分源码



三.账本结构

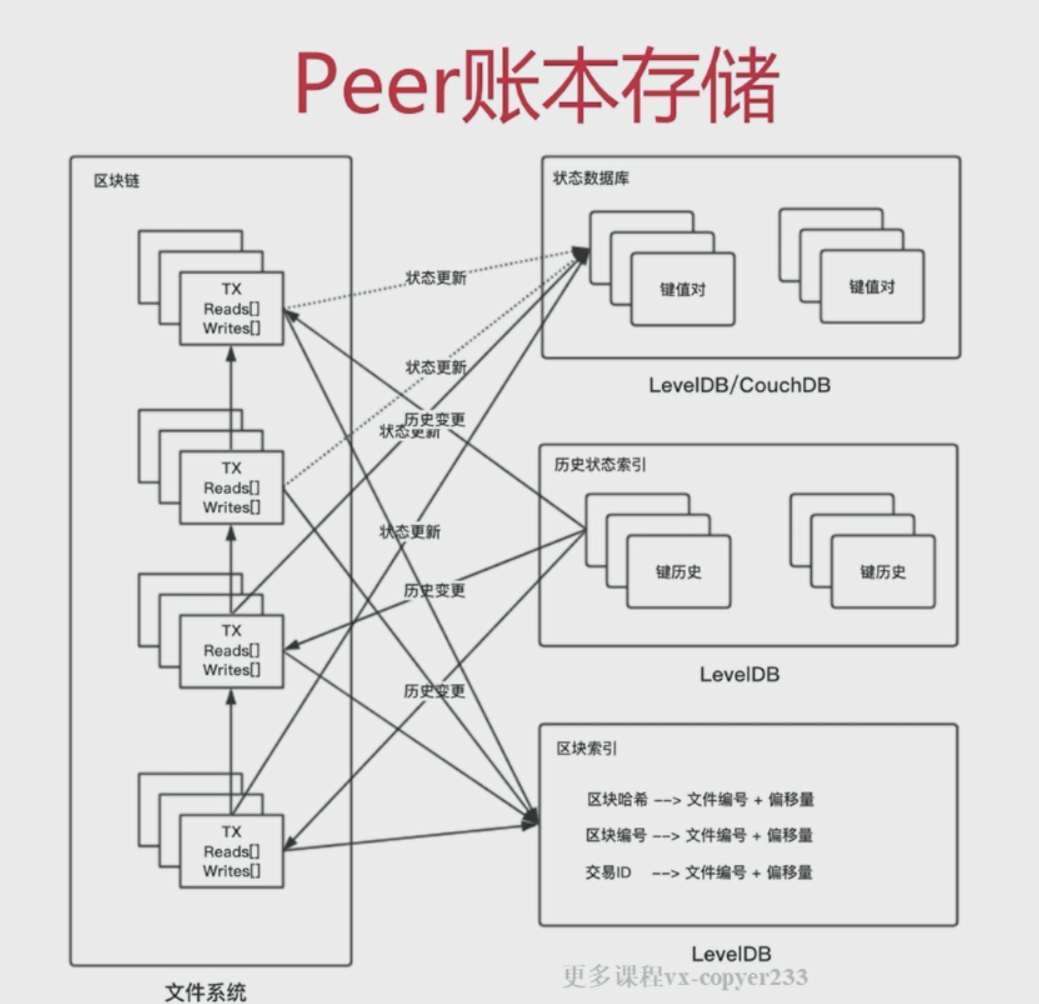

1.Peer账本存储



Orderer节点的账本存储：只是临时存储不影响世界状态、历史状态，只是区块存储。

Peer节点的账本存储：

区块存储在文件系统，需要使用levelDB作为区块索引

状态数据库存储区块链上的最新数据，可以重现。(couchDB可以支持结构化数据存储，支持模糊查询)

历史状态索引，若没有状态数据库时，可使用恢复。只存储状态变动对应的交易ID而不存储状态结果，节省存储空间。

2.世界状态

交易执行后的所有键的最新值

显著提升链码的执行效率

世界状态是所有交易日志的快照、可随时重构

3.历史数据索引(可选)

记录改变动作，不记录具体改变

历史读取 --> 历史数据索引 + 区块读取

账本最大容量：64M * 100,0000

区块提交：

保存区块文件==> 更新世界状态==>更新历史状态(可选)

4. 源码解读(4个部分)

读写集

状态数据

历史世界

区块文件

core --> ledger-->

(1)交易模拟执行器代码位置(读写集实现)：

core\ledger\kvledger\txmgmt\txmgr\lockbasedtxmgr\lockbased_tx_simulator.go

(2)读写集的验证：

core\ledger\kvledger\txmgmt\validator\statebasedval\state_based_validator.go

(3)状态数据库：

core\ledger\kvledger\txmgmt\statedb\stateleveldb\stateleveldb.go

// 3个问题

// 1. 如何关联智能合约键值对与底层存储的键值对 数据隔离

// 2. 如何持久化区块的状态信息

// 3. 如何标识最新存储的区块编号

(4)历史数据库

core\ledger\kvledger\history\historydb\historyleveldb\historyleveldb.go

(5)区块文件

common\ledger\blkstorage\fsblkstorage\fs_blockstore.go

四、智能合约(链码)

只有背书节点才能执行链码

1.链码生命周期：

打包

安装

实例化(只执行一次)

升级

交互

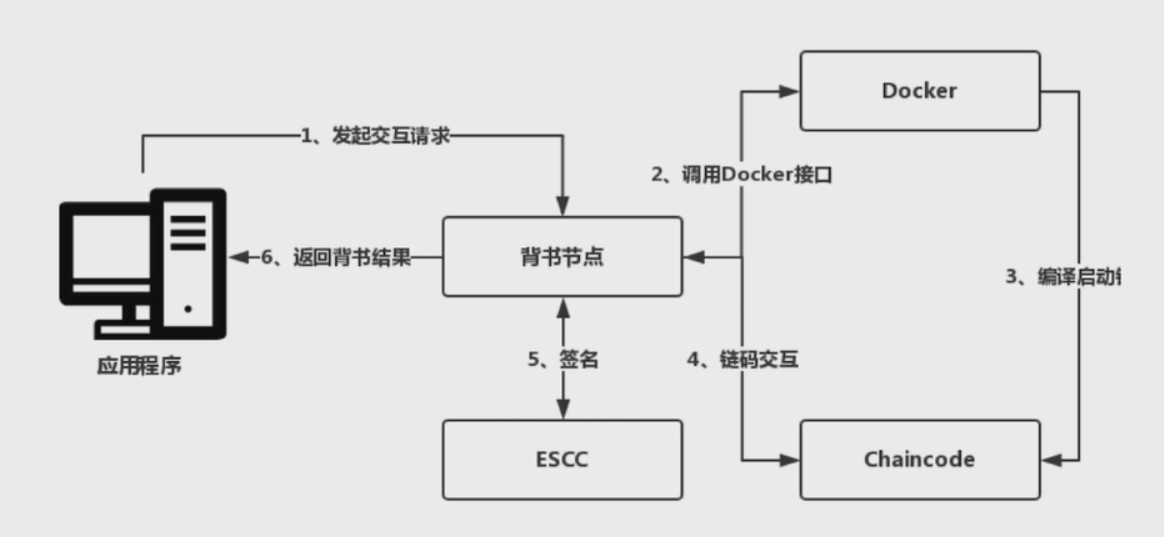

2.链码交互流程



ESCC系统链码，用来完成系统过程，运行在节点进程

3.系统链码

LSCC:管理链码生命周期(部分)

CSCC：配置管理链码

QSCC：查询账本存储

ESCC：交易背书链码

VSCC:用作交易验证

4.链码编程接口

Init()

Invoke()

---
