基于PyCATIA的CATIA实体双侧分割技术实现与优化

一、问题背景与需求分析

在CATIA常规建模流程中，​Split（分割）​命令默认仅保留单侧几何体（正方向或负方向），无法实现双侧保留。对于需要同时保留分割两侧实体的场景（如模具型腔/型芯设计、对称零件加工等），传统方法需通过手动复制→两次分割→特征重命名的繁琐操作，效率低下且易出错。

用户痛点总结：

1. 重复操作耗时：手动复制分割体导致建模时间增加40%+
2. 特征树混乱：临时几何体命名不规范影响后期修改
3. 参数化缺失：非自动化流程难以适应设计变更

二、解决方案设计

本文基于PyCATIA开发了双侧分割自动化工具，核心流程如下：

graph TD

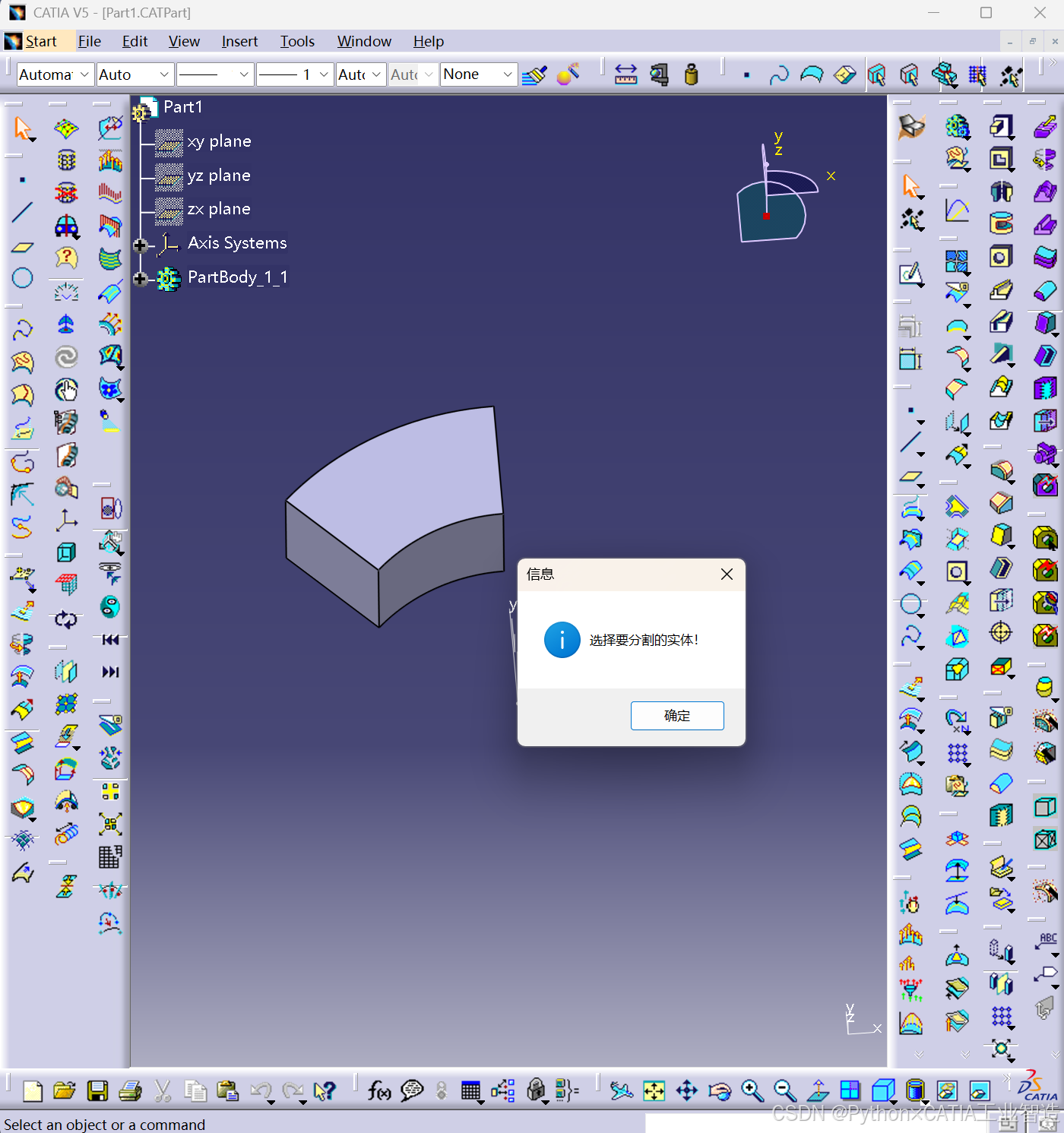

    A[启动CATIA] --> B[选择目标实体]

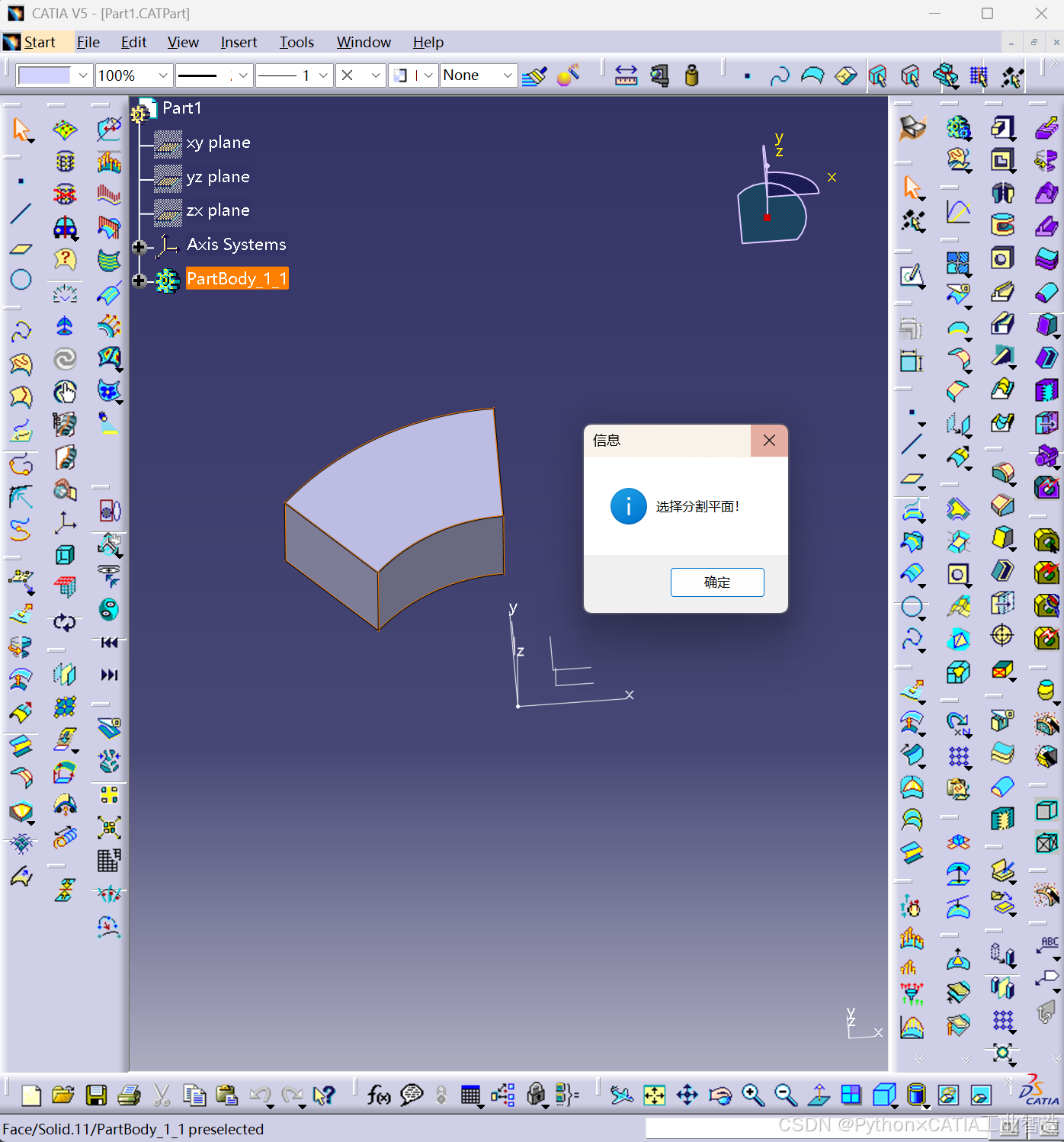

    B --> C[选择分割平面]
    C --> D[复制原始实
