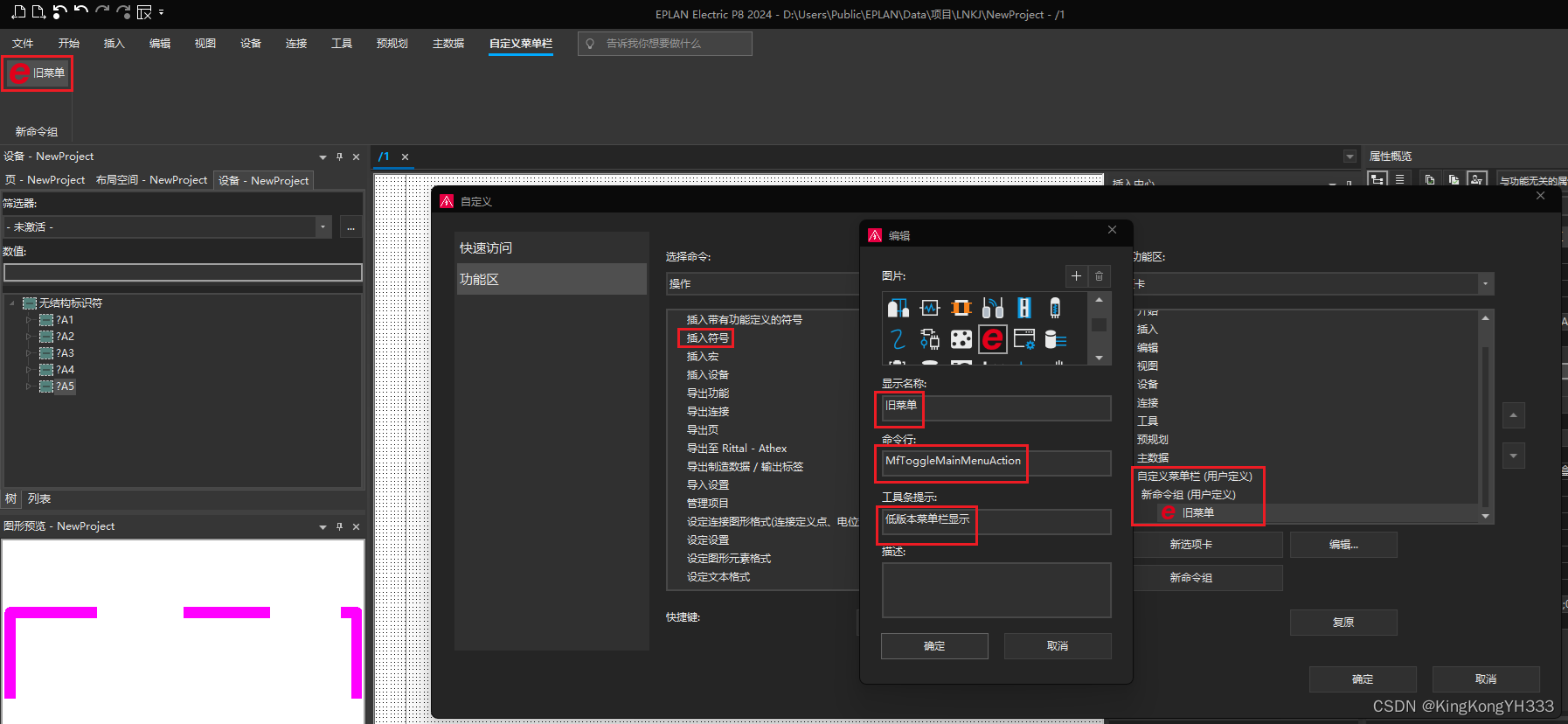

1.自定义菜单栏

显示图片：自选

显示名称：旧菜单

命令行：MfToggleMainMenuAction

工具条显示：低版本菜单栏显示

2.导入西门子PLC模块的CAx模型

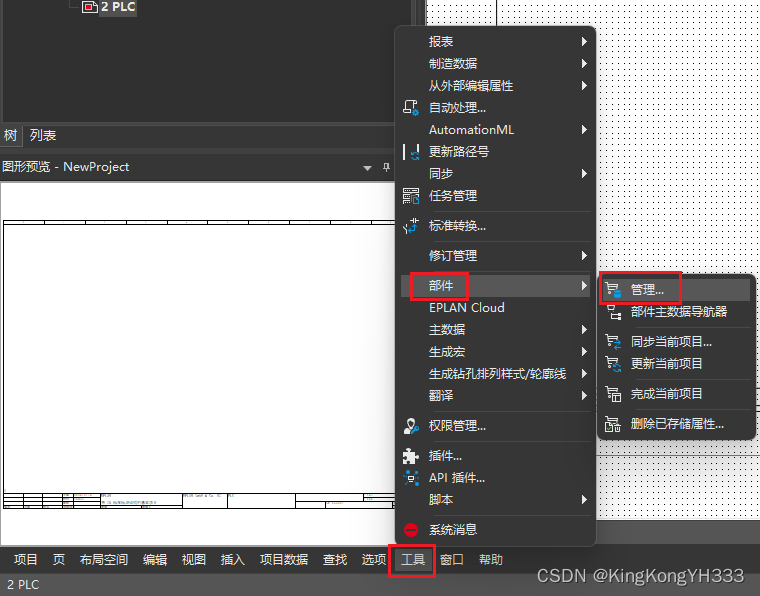

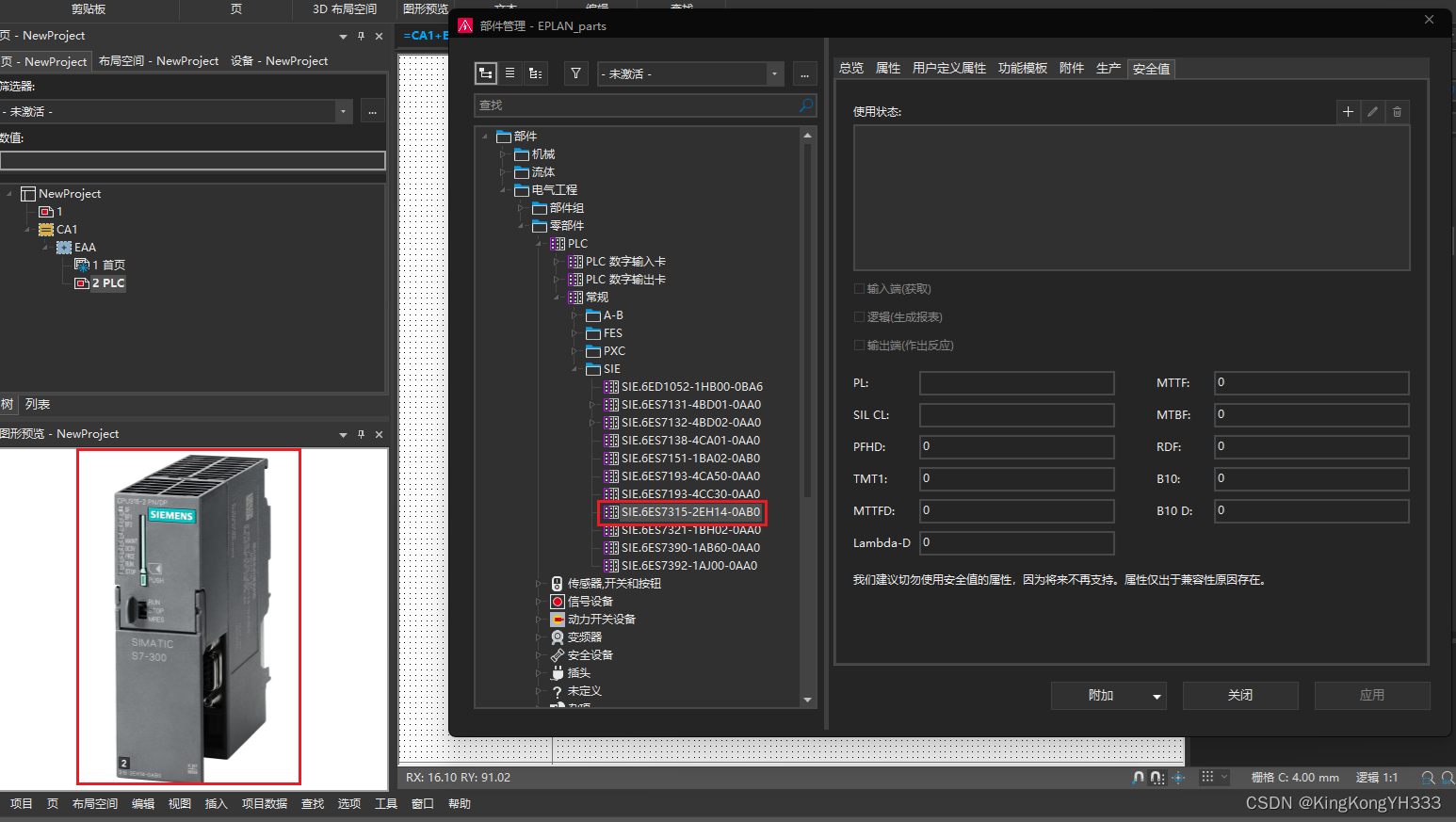

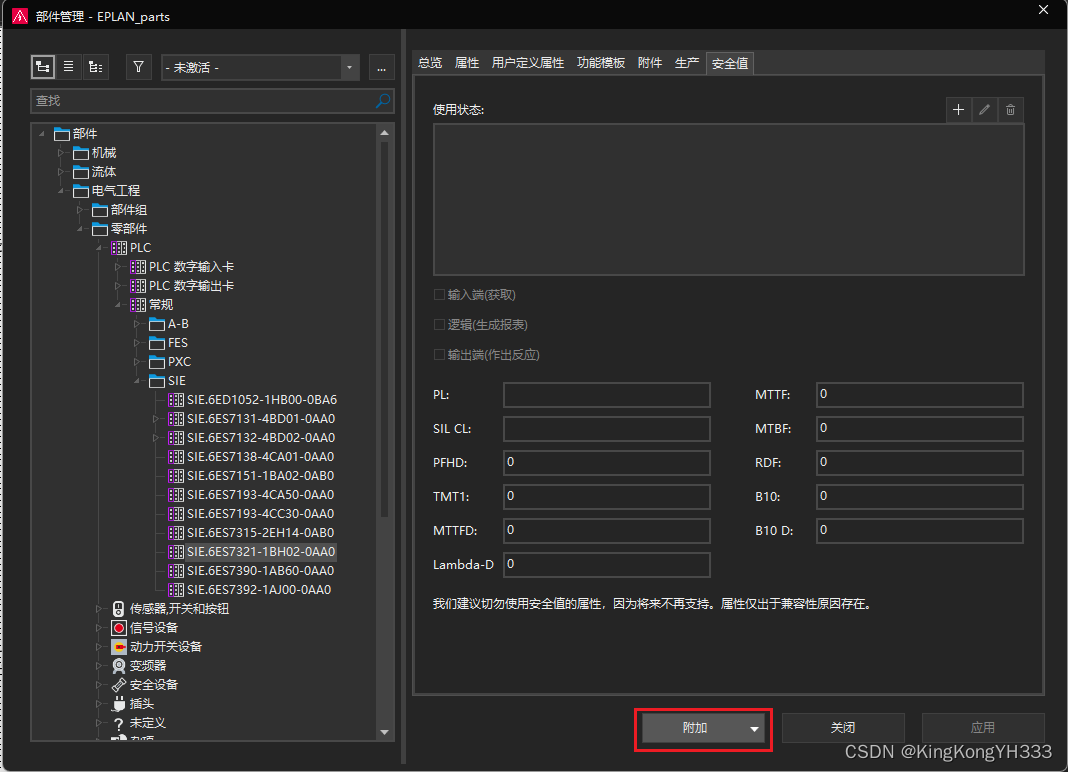

3.部件管理选型卡，【附加】按钮

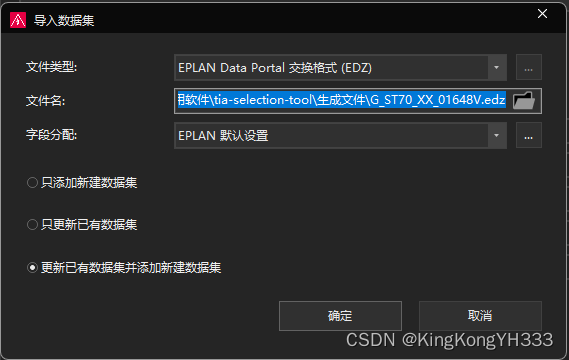

4.导入按钮

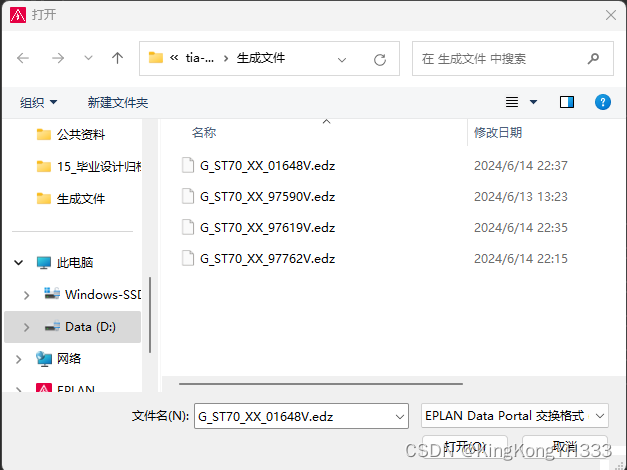

5.选择西门子模块CAx模型文件[.edz]文件

6.导入部件成功
