1 切换2D和3D

按键盘上的2就是2D，按键盘上的3就是3D

【END/2015-12-16】

2 隐藏覆铜或显示覆铜

按L，在出现的对话框中按照下图修改


【END2015-12-16】

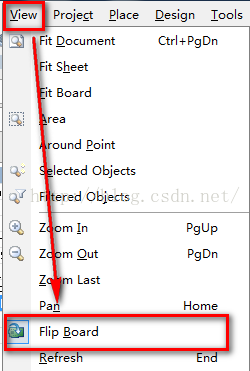

3 将原理图反转180度

快捷键是V——>B，V——>F。

【END/2015-12-18】

4 如何放置compile mask


【END/2015-12-18】
