STC89C52/90C516RD/89C516RD ADC0832模数转换驱动代码

1.硬件

STC89C52/90C516RD/89C516RD等
晶振：11.0592M

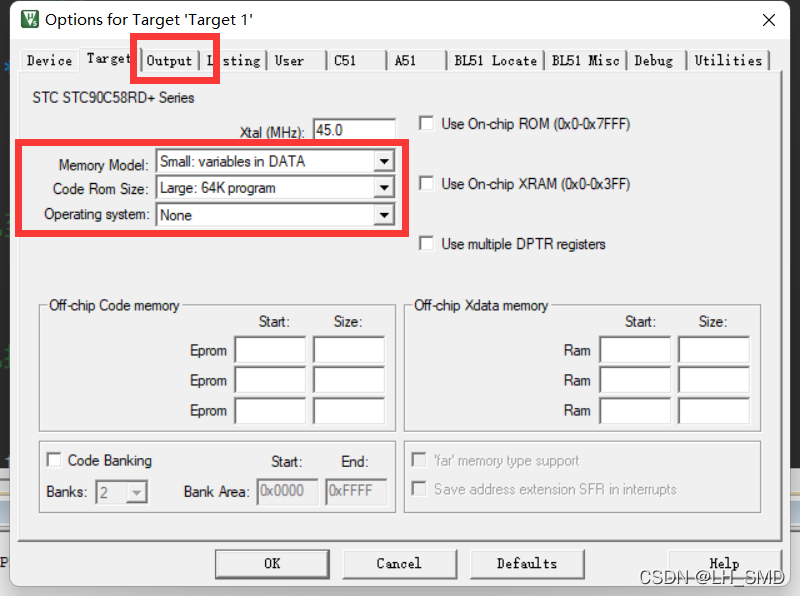

内存配置：

Memory Model为small，选择其他可能无法正常运行。

2.代码

adc0832.h

#ifndef __ADC0832_H__
#define __ADC0832_H__

#include <reg52.h>

#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

sbit CS   = P1^0;
sbit Clk = P1^1;
sbit DATI = P1^2;
sbit DATO = P1^2;

uchar get_adc0832_data(uchar CH);

#endif

adc0832.c

#include "adc0832.h"
#include <stdlib.h>
#include <intrins.h>

uint dat = 0x00;      //AD值
uchar CH;       //通道变量
uchar data dis[] = {0x00, 0x00,0x00,0x00};       //显示数值

/*
	函数说明：获取ADC0832数据
	参数：CH 0或者1表示其两个不同的通道
	返回值：测量的ADC值
*/
uchar get_adc0832_data(uchar CH)
{
	uchar i,test,adval;
	adval = 0x00;
	test = 0x00;
	Clk = 0;       //初始化
	DATI = 1;
	_nop_();
	CS = 0;
	_nop_();
	Clk = 1;
	_nop_();


	if ( CH == 0x00 )      //通道选择
	{
		Clk = 0;
		DATI = 1;      //通道0的第一位
		_nop_();
		Clk = 1;
		_nop_();
		Clk = 0;
		DATI = 0;      //通道0的第二位
		_nop_();
		Clk = 1;
		_nop_();
	}
	else
	{
		Clk = 0;
		DATI = 1;      //通道1的第一位
		_nop_();
		Clk = 1;
		_nop_();
		Clk = 0;
		DATI = 1;      //通道1的第二位
		_nop_();
		Clk = 1;
		_nop_();
	}

	Clk = 0;
	DATI = 1;
	for( i = 0;i < 8;i++ )      //读取前8位的值
	{
		_nop_();
		adval <<= 1;
		Clk = 1;
		_nop_();
		Clk = 0;
		if (DATO)
		adval |= 0x01;
		else
		adval |= 0x00;
	}
	for (i = 0; i < 8; i++)      //读取后8位的值
	{
		test >>= 1;
		if (DATO)
		test |= 0x80;
		else
		test |= 0x00;
		_nop_();
		Clk = 1;
		_nop_();
		Clk = 0;
	}
	if (adval == test)      //比较前8位与后8位的值，如果不相同舍去。若一直出现显示为零，请将该行去掉
	dat = test;
	nop_();
	CS = 1;        //释放ADC0832
	DATO = 1;
	Clk = 1;
	return dat;
}
