自制加湿器--NE555及MT3608最全面理解

背景:网上最便宜的雾化器也要5块钱,考虑到不想出这5块钱,为了节约成本,只能自己动手做一个满足当前需求。

选器件:当然是那些器件便宜选哪个,考虑到直接使用5V电源来驱动加湿器可能是不够的,因为雾化片通常需要较高的电压(在12V到24V之间)和功率来正常工作。淘宝搜了一大圈,最终定下以下元器件(不要问为什么,因为便宜)。

电路设计思路:

既然找到便宜的MT3608和NE555用于电路设计。简单说明下设计思路吧。

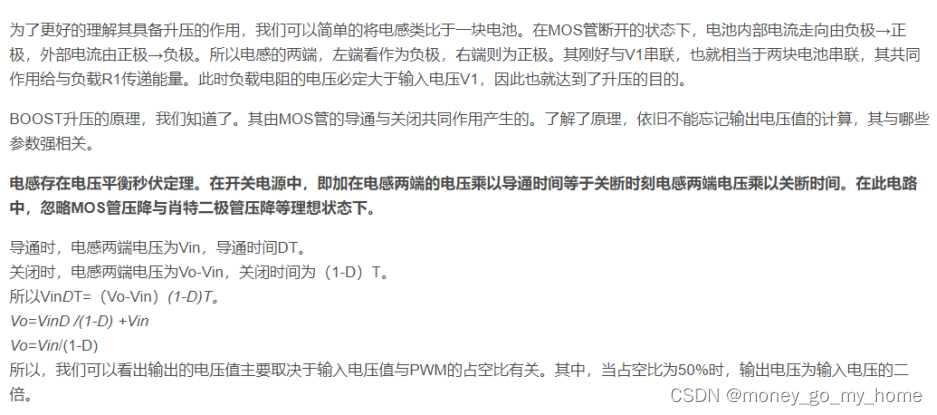

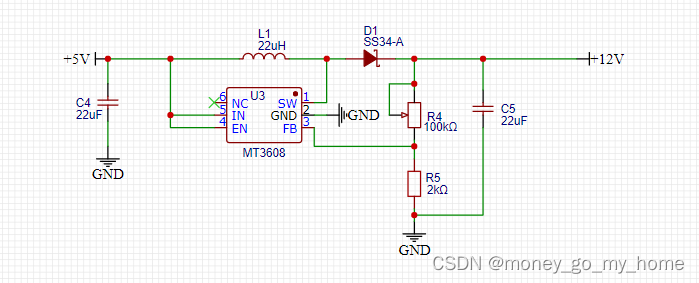

首先,MT3608是一种升压转换器(boost converter),可以将低电压升高到较高电压。在这个场景中,我们需要将5V输入升压到12V输出。电路如下:

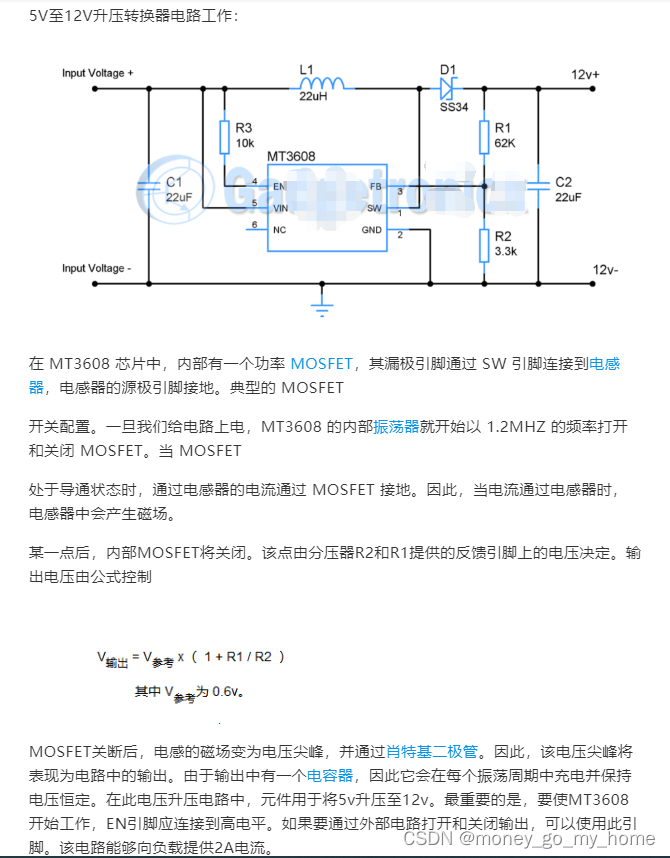

 但是资金有限,考虑到电位器即R4买下来要0.24元比贴片电阻(才几分钱)贵,把电位器替换为电阻,至于怎么替换计算,如下:

接下来是NE555,可用于产生特定频率的脉冲信号。因为购买的雾化片是108khz,所以需要产生一个频率为108kHz的信号来驱动加湿器。

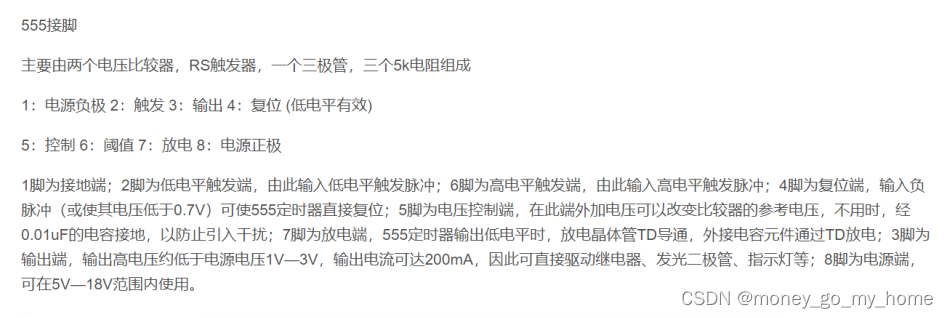

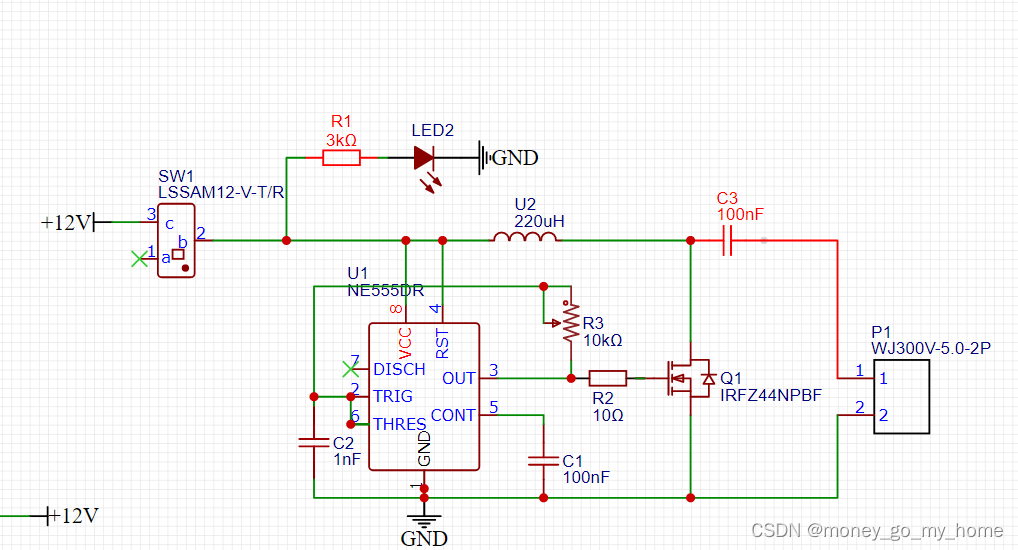

NE555具有8个引脚,包括电源(VCC)、地(GND)、输出(OUT)以及用于控制定时和频率的引脚。你需要将NE555的电源引脚连接到MT3608的输出端,地引脚连接到电路的地线。然后,使用NE555的定时和频率控制引脚来设置所需的108kHz频率。看完资料随便画个原理图如下:

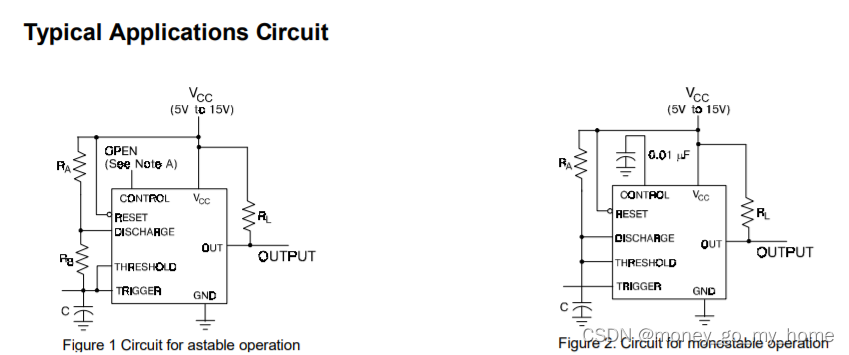

NE555规格资料如下(以下截图需要才看不需要闭眼)

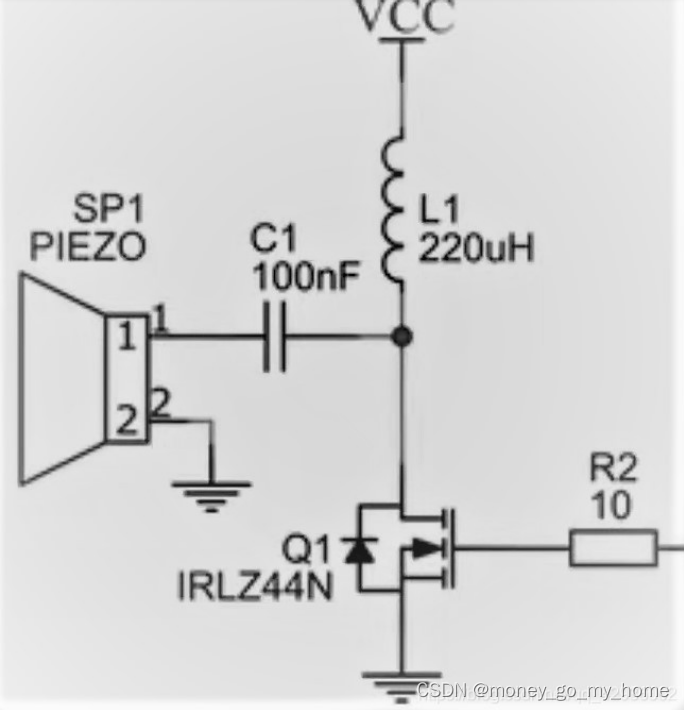

但是查看购买雾化片的参数,发现雾化片的输入信号的峰值电压为65V,由于NE555的最大输出电压为18V,所以我们需要对NE555的输出的信号进行功率放大,所以又得咬牙花0.35块买个场效应管用于放大信号,原理类似一个boost结构,准确来说是一个Class-E功率放大,此部分电路如下:

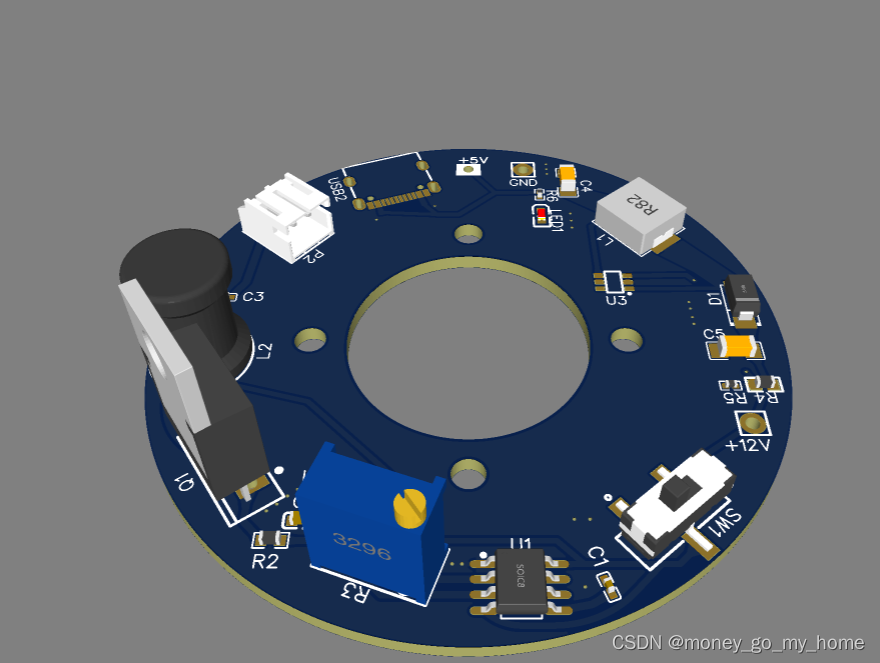

 可以原理图接线就好,但是看到嘉立创每个月免费打板,不用白不用。接下来就是接线画板,画好是这样的

 然后就是调试完成:



加湿器



毕业论文-智能空气加湿器的设计 摘要 加湿器在生活中被人们普遍使用,然而现在市面上所售卖的加湿器一般都只具备单一的加湿功能,不能显示空气的温湿度并加以控制,而且安全性能较差。所以,开发一款安全性能高、价格低廉且功能齐全的智能加湿器显得十分必要。本设计以STC89C52为控制系统外接温湿度传感器及其他各项功能电路来达到智能加湿的要求。本设计作品相比普通的加湿器而言,其性能更好,而且价格低廉。STC89C52单片机耗能低、性能高,应用广泛。 【关键词】 加湿器 智能 单片机 传感器 温湿度 2设计方案 2.1 总体设计 加湿器应满足以下条件: ⑴湿度不高于40%加湿器自动开启; ⑵湿度报警值可调; ⑶系统由5V直流稳压电源供电; ⑷检测所得数据能通过显示模块显示。 ⑸硬件设计满足系统需求以外还得满足外观尺寸要求。 本设计由温湿度检测模块,单片机控制模块,显示模块和加湿模块等组成。系统工作原理图如图2-1所示,温湿度检测模块采集室内空气的温湿度,然后将温湿度信号发送至单片机单片机对温度和湿度的数据加以处理后通过LCD显示屏显示温湿度数值,并与设置的湿度参数进行比较来控制加湿器的启动与关闭。 图2-1 智能空气加湿器工作原理图 2.2实现方式 要实现自动加湿自动关闭功能需做好硬件、软件设计和调试三项工作。首先是硬件连接部分,使单片机控制系统和其他模块合理地连接起来,实现智能加湿的功能。其次是软件方面,合理地设计软件的结构和安排主函数、子函数,使程序以简便的方式实现各项所需功能。后是测试方面,由于仿真软件在硬件仿真方面的缺陷,所以等到电路都焊接好后烧录入程序后才用实物测试的。 本系统的信号主要有温湿度传感器的输入信号以及单片机输出的控制信号。首先单片机向显示模块发出预设信号显示。同时向温湿度传感器发出读取信号, DHT11将采集到的温湿度信息进行A/D转换并储存为数字信号后,读取温湿度值,并对信号进行位处理,使之能达到所需求的精度,然后通过显示模块显示温湿度值。[1] 2.3理论基础 2.3.1 单片机 STC89C52是一种有在系统中可编程8K的Flash存储器低能耗、高性能CMOS的8位微处理器。并在MCS-51内核的基础上做了很多的改进使其具有传统51单片机不具备的功能。一个拥有8个中央处理器和可编程闪存单元的
说说本机功能: 1、基本功能:实现空气加湿; 2、基本功能:当水烧干或者低于一定液位,自动停止加湿功能; 3、基本功能:按键轻触开关,界面显示当前环境温湿度数据; 4、一般功能:水烧干或者低于一定液位,自动断电并指示灯亮起; 5、一般功能:检测当前环境湿度有温度; 6、一般功能:显示当前环境湿度及设定湿度,以及显示当前环境温度; 7、一般功能:通过按键设定要求的湿度,加湿器根据设定值调节环境湿度; 8、高级功能(选作):水汽加热。加热后可以作为熏脸器使用,具有美容润肤的功效; 9、能显示在20分钟内的室内湿度变化曲线。同时会显示出一种当前设定的温度线给用户对比参考(因界面原因,湿度只能以0-10来表示0%-100% 时间未作显示,只是给用户以参考)。 系统简介: 1、本系统用24V的适配器供电,安全,可放置于桌面。 2、有三个界面,每个界面下有三个提示语,对应前三个按键的功能(除了曲线界面任意键退出外)。 3、工作的大致情况是 a、当湿度未达到设置时,风速加湿会开,加热跟随系统设定; b、当湿度达到设置时,风速将减半处理,加热跟随系统设定; c、当湿度大于设置值5%时,系统进入待机状态(关闭加湿、风扇、加热); d、随后湿度只有降到小于设置值的2%时,方才开启加湿,加热跟随系统设定; e、当水位小于小水位值(用红外对管来做检测)时,系统进入待机状态(关闭加湿、风扇、加热);
雾化驱动电路原理图是一个Class-E功率放大电路,类似于一个升压电路的boost结构。这个电路使用了555定时器作为频率发生器,通过调节电位器来产生所需的频率。在电路中,有一个HK9001系列的微孔雾化驱动专用集成电路,它具有自适应频率范围为100KHz~120KHz,工作电压为4.5-5.0V。这个集成电路内部还集成了微孔雾化频率适应电路,可以检测微孔雾化需要的频率进行驱动,并且自适应频率快。此外,集成电路还具有无水电流限制电路,可以实现无水自动降低工作电流,并且加水后可以自动恢复喷雾。你可以参考下面提供的图链接查看电路的原理图。 提供了一个示例原理图,你可以点击以下链接查看: ![原理图](https://img-blog.csdnimg.cn/34f13e24f8cd42f585a1e5ca9450b3d4.png#pic_center)<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *2* [基于NE555的108KHZ雾化驱动电路](https://blog.csdn.net/qq_42936002/article/details/110429594)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v92^chatsearchT0_1"}}] [.reference_item style="max-width: 50%"] - *3* [HK9001电子烟/雾化器/补水仪/喷雾器/微孔雾化驱动专用芯 ](https://blog.csdn.net/hxkchips/article/details/124776168)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v92^chatsearchT0_1"}}] [.reference_item style="max-width: 50%"] [ .reference_list ]
