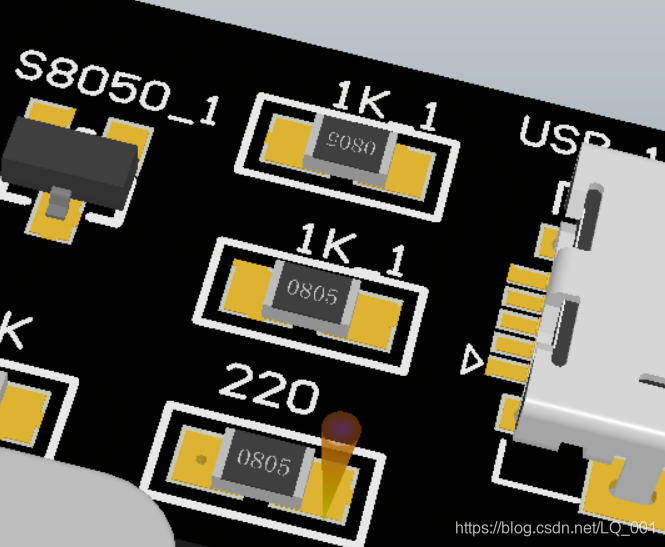

大家好！AD是电子设计常用的一款软件，对于AD来说最重要的封装库了，一个全备的3D封装库可以让你的设计上升一个档次，主要是看起来酷酷的。哈哈，不多说！接下来我将说明如何将再AD中引入3D模型。

3Dbody的说明

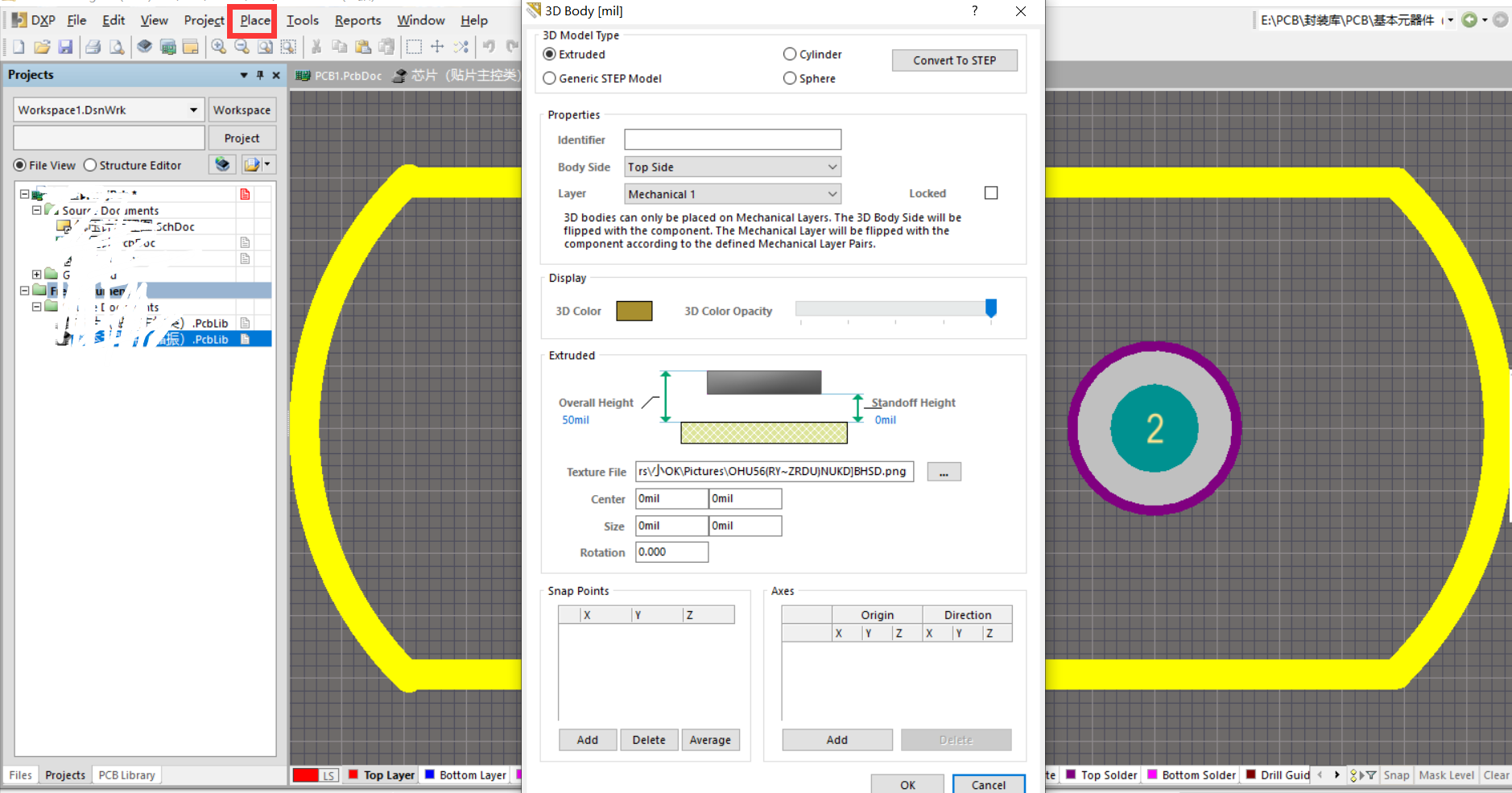

Place —> 3d body 一般情况下我们选择Extrude(挤压型)就可以简单画3d模块了，但这样的方法只能画一些基本的器件如电阻，电容，LED等。

这样是远远不够的。但是我们不可能去画每一个器件，于是方法来了。

1.下载推土机3d模型

www.3dcontentcentral.cn
这个网址可以下载很多3D模型。AD能支持导入的是.step的文件。

2.在AD导入推土机3D文件

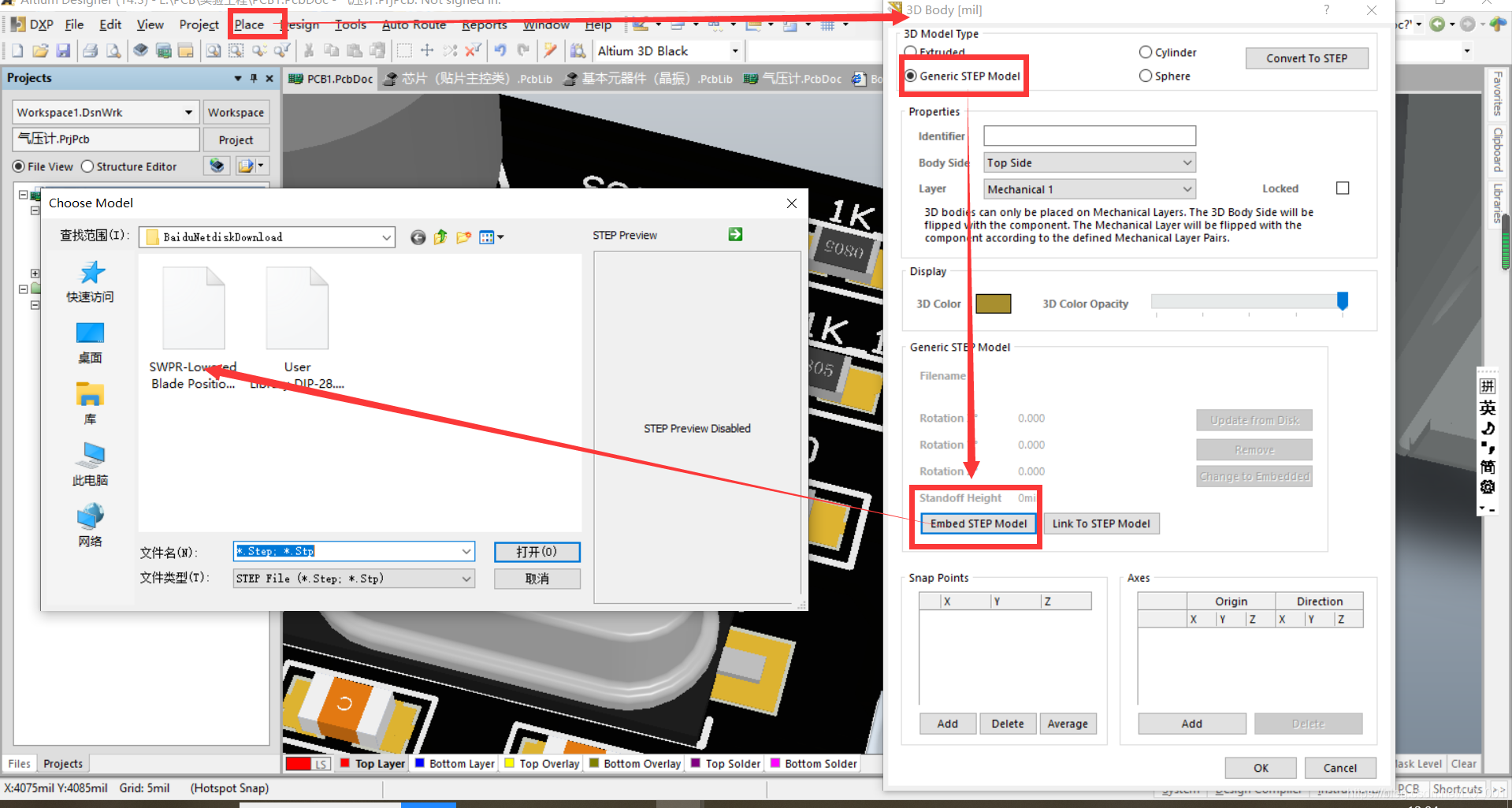

同样回到3dbody,这次我们选择Generic STEP Model（一般STEP模型），导入文件。

上面导入的是我下载下来的推土机STEP模型文件。
点击OK,放置。

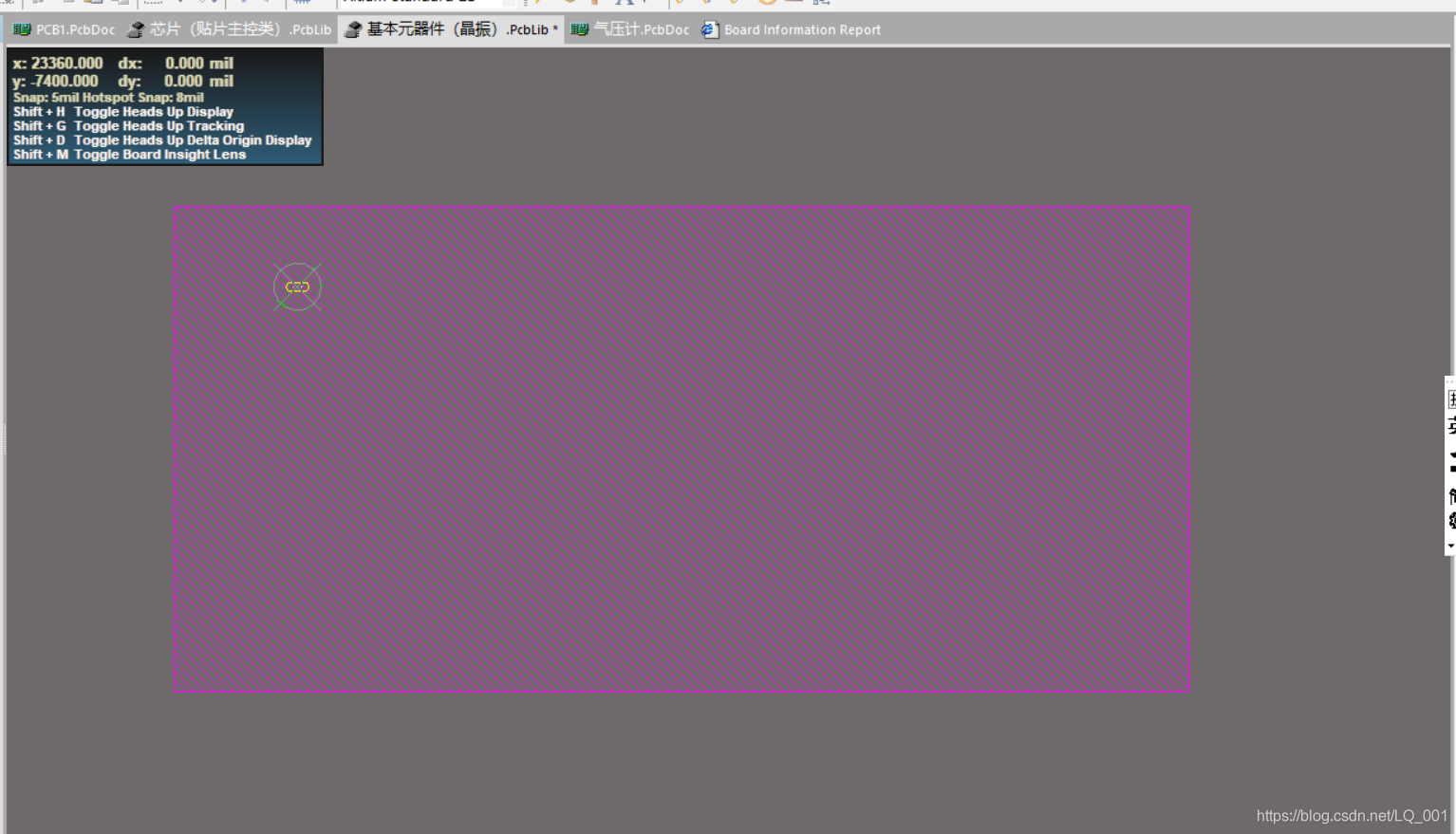

出现这个粉红色框，相信大家已经很熟悉了吧。我们打开3D视图。

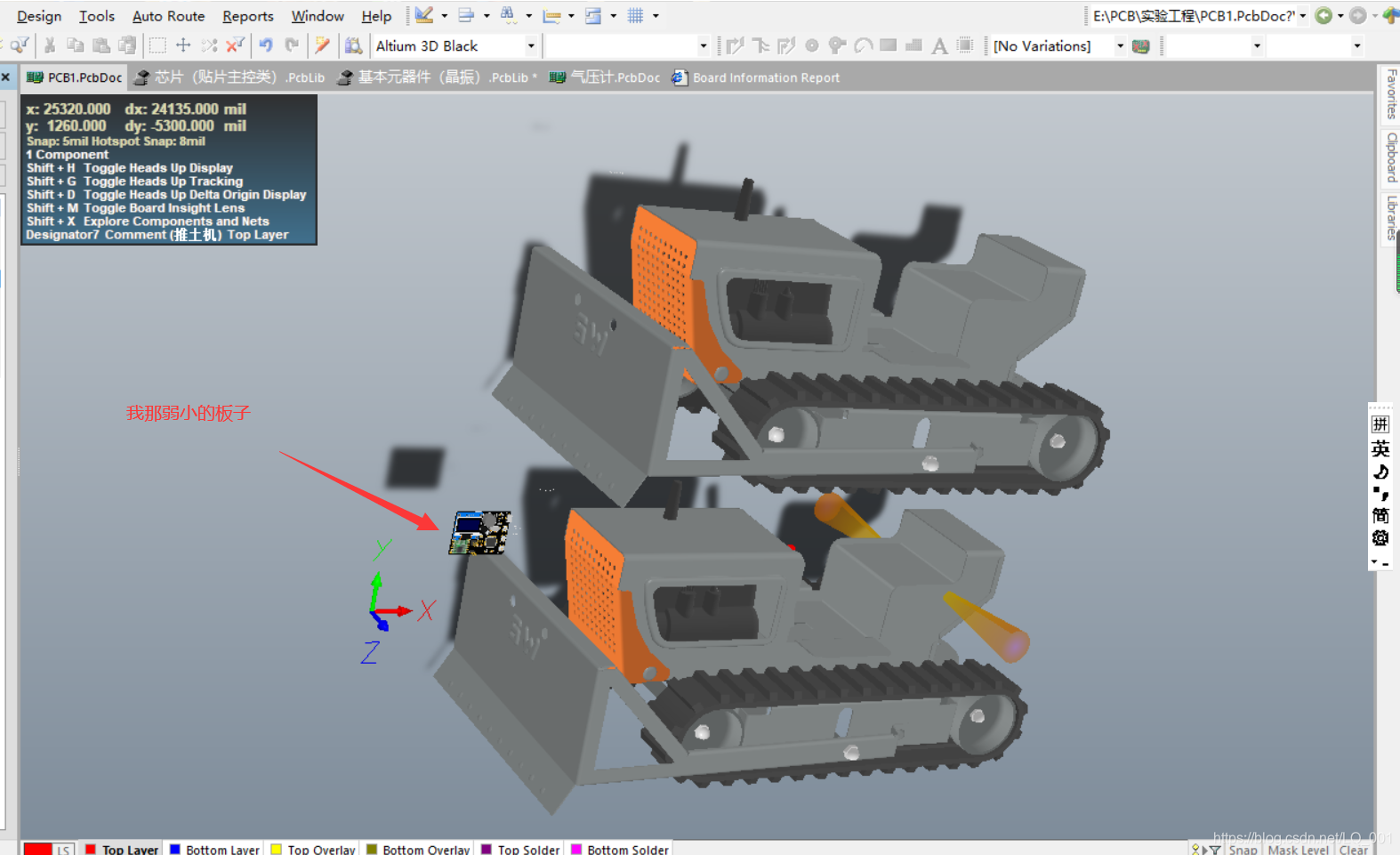

成功将推土机放进了AD里面。
上面就是AD导入3d封装比较方便快捷的办法，我用推土机举例，希望大家能举一反三，创造更加精彩的电子设计。

最后我也封装了一个推土机封装，没什么实际作用，可以花板子的时候当作旁边的摆件观看，哈哈！
