PCIe信号简单介绍与测试

PCIe以及信号测试

PCI Express，从技术上讲是外围组件互连Express，但通常被缩写为PCIe或PCI-E，是计算机内部设备的标准连接类型。

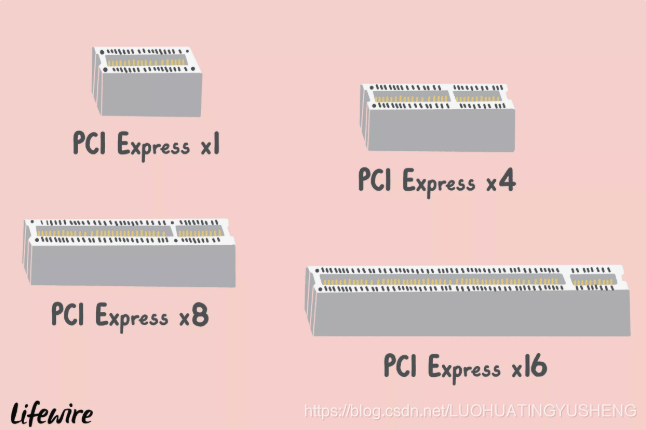

计算机PCIe接口

虽然计算机可能包含各种类型的扩展插槽，但PCI Express被视为标准内部接口。当今许多计算机主板仅采用PCIe插槽制造。

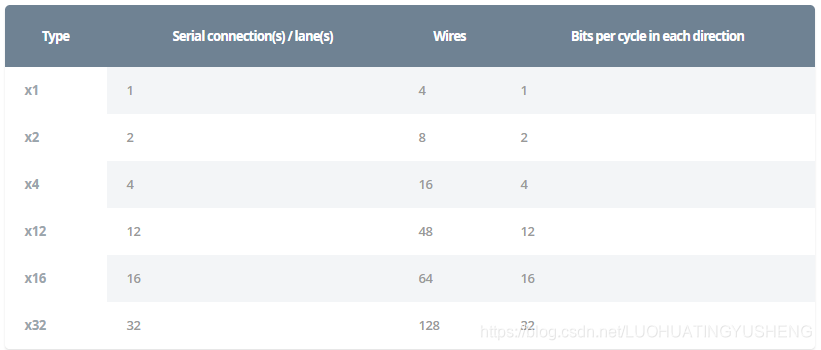

PCIe总线数量

PCIe总线的数量最开始是针对于计算机接口的，所以X16和X32的很多；我们常见的PCIe总线X1是大多数芯片所使用的，比如常见的一些WiFi芯片的接口电路形式，这种一般是X1总线。具体介绍如下：

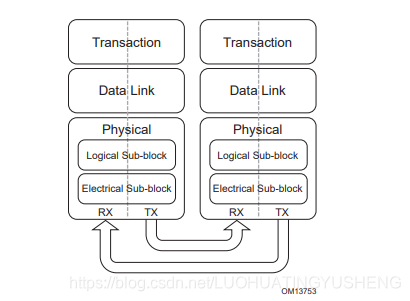

x1，差分形式传输。一组差分线负责RX，一组差分线负责TX，一组差分线负责时钟CLK，还有复位信号和唤醒信号，所以一共是6条线。

PCIe总线速率

PCIe经过了很多版本的更替，我们现在应该是已经到达第五代了。因此速率也在一直上升，具体如下：

1. 版本1X 2.5Gbps
2. 版本2X 5Gbps
3. 版本3X 8Gbps
4. 版本4X 16Gbps
5. 版本5X 32Gbps

请注意参考时钟的速率是100MHz，具体总线的速率是多少取决于PLL锁相环倍频电路的设定值。

PCIe信号简介

• 时钟信号

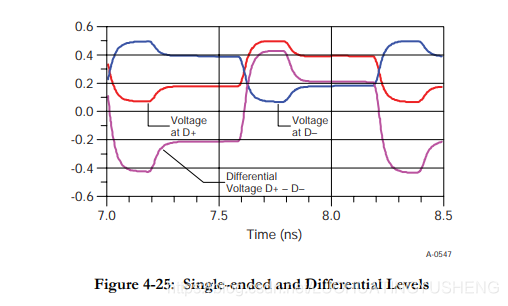

  时钟信号为差分信号，差分信号正为1V，差分信号负为-1V；
  CLK+与CLK-仅仅是相位相差180度。

• 数据信号
  数据信号共四条线，包含TX和RX各自两条。注意，耦合方式为AC耦合，所以需要电容，大小一般为100nF。

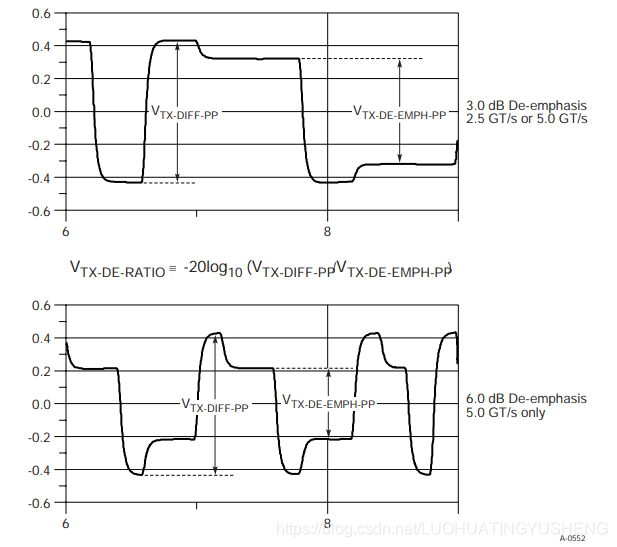

  注意，信号速率不一致，波形存在差异。


Reference

【1】http://www.lttconn.com/res/lttconn/pdres/201402/20140218105502619.pdf

【2】https://www.hotchips.org/wp-content/uploads/hc_archives/hc21/1_sun/HC21.23.1.SystemInterconnectTutorial-Epub/HC21.23.131.Ajanovic-Intel-PCIeGen3.pdf

【3】http://read.pudn.com/downloads95/ebook/383403/PCI_Express_Base_Specification_v20.pdf
