keil测量代码执行时间

---

前言

本文参考了KEIL 下如何准确测量代码执行时间？与正点原子的STM32F1开发指南-寄存器版本_V3.3.pdf

---

提示：以下是本篇文章正文内容，下面案例可供参考

背景

使用的板子是STM32F103ZET6

二、使用步骤

分为连接板子进行在线仿真与软件仿真。

软件模拟仿真

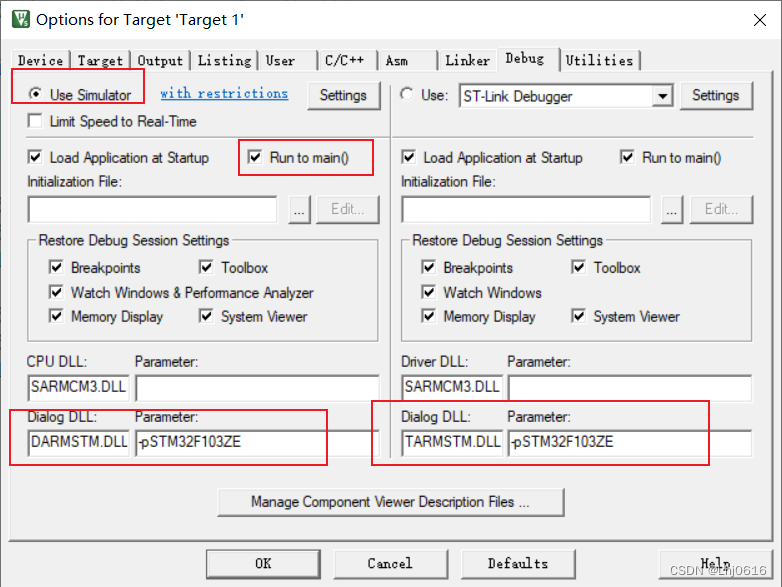

首先按照原子哥上文pdf对魔术棒进行配置。
1.配置Target部分外部时钟晶振为8MHz（与实际一致）!

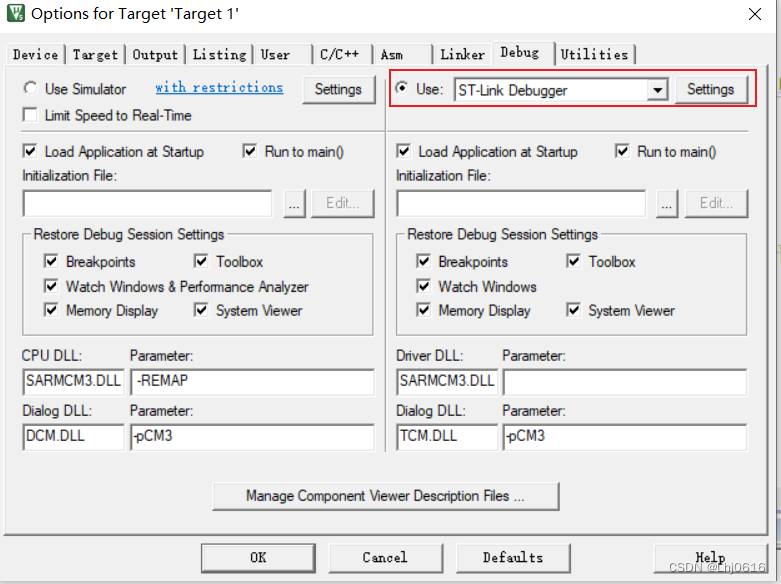

2.Debug选项卡配置Dialog DLL及相应的Parameter

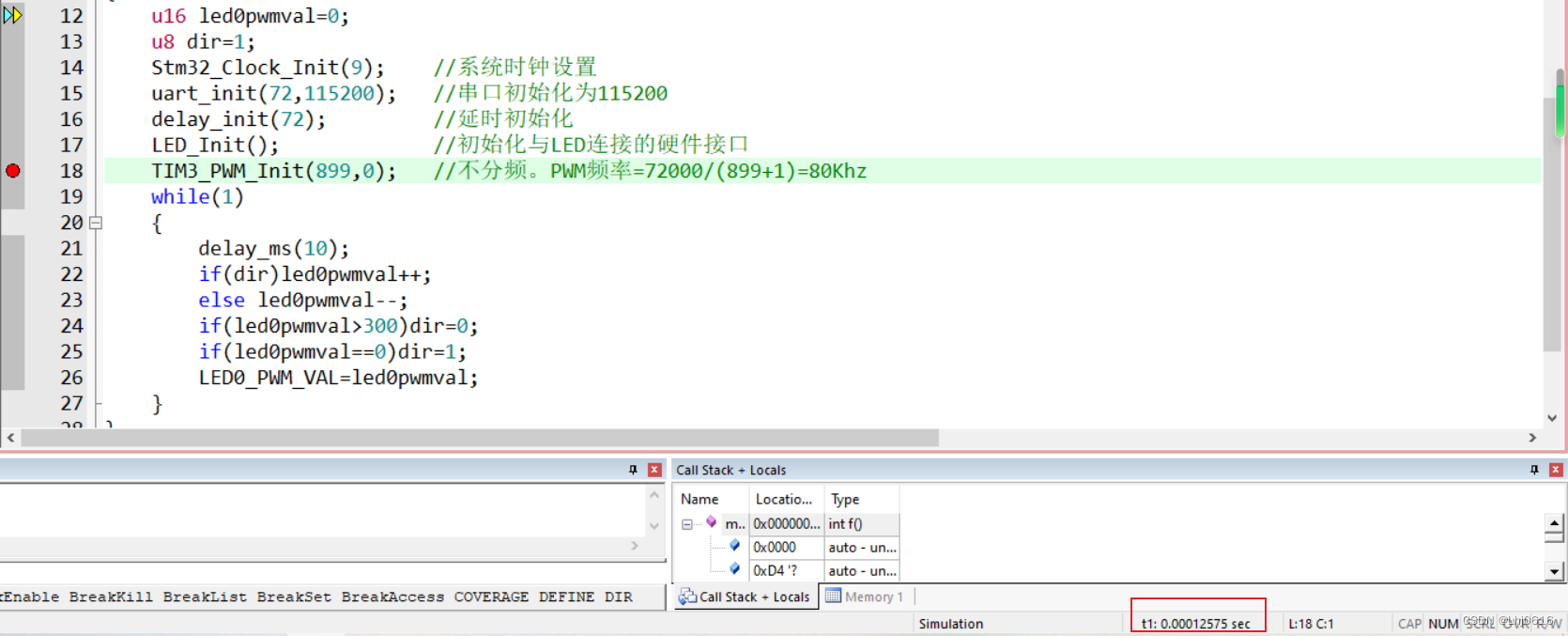

然后开始仿真即可。右下角可以查看时间，还是挺准的，可以摸个底

连接实物在线仿真

要注意一个问题！

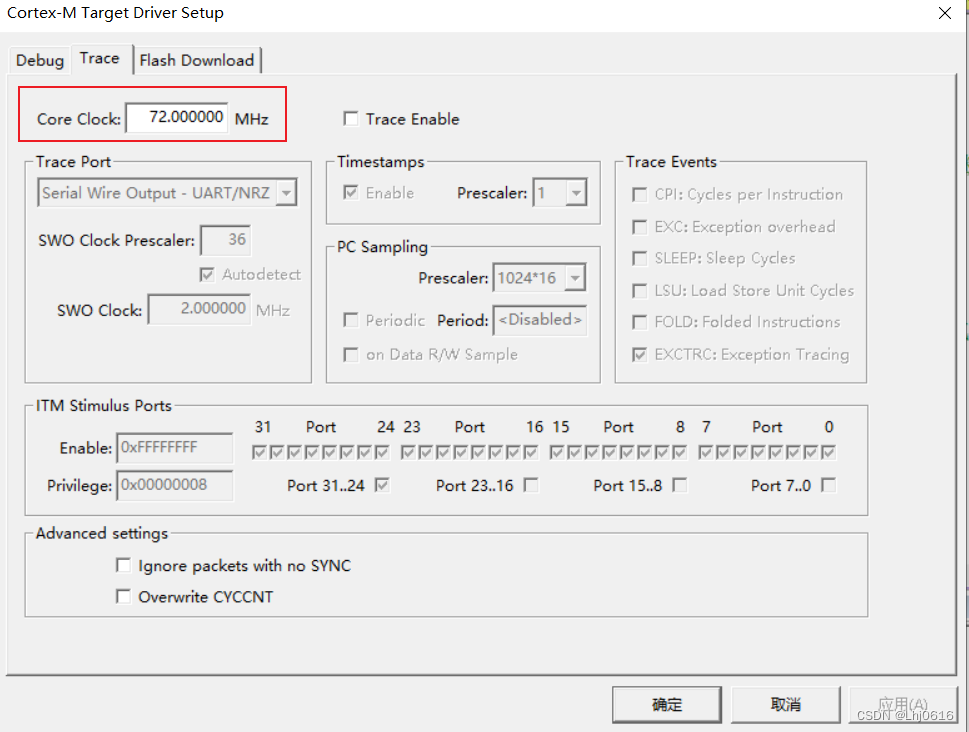

下面设置内核频率这里，需要把默认的10M改为我们实际使用的比如72MHz!!!，然后测量就会很准确

使用代码来计算某个模块或函数等的运行时间

以使用基本定时器TIM3为例

timer.h

void TIM3_Int_Init(u16 arr,u16 psc);

extern u32 count  ;
#endif

timer.c

#include "timer.h"


u32 count = 0;

void TIM3_IRQHandler(void)
{
	if(TIM3->SR&0X0001)
	{
		count++;
	}
	TIM3->SR&=~(1<<0);
}

void TIM3_Int_Init(u16 arr,u16 psc)
{
	RCC->APB1ENR|=1<<1;
 	TIM3->ARR=arr;
	TIM3->PSC=psc;
	TIM3->DIER|=1<<0;
	TIM3->CR1|=0x01;
  	MY_NVIC_Init(1,3,TIM3_IRQn,2);
}

实际使用部分main.c

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "timer.h"
u32 start_count = 0;
u32 end_count = 0;
u32 time;

int main(void)
{
	Stm32_Clock_Init(9);
	delay_init(72);
	LED_Init();
	TIM3_Int_Init(65535-1,7199);//10KHz的计数频率，计数6.5535s之后溢出。
	while(1)
	{
		count = 0;
		TIM3->CNT = 0;
		LED0=0;
		LED1=1;
		delay_ms(300);
		LED0=1;
		LED1=0;
		delay_ms(300);
		end_count = TIM3->CNT;
		time = (end_count + count *65535) / 10;  //单位ms
		delay_ms(50);
	}
}
