贴片元件的丝印识别

前言

实际板子上，贴片元件件一般就较小，如果想知道贴片元件值，而且贴片件上有些标识. 如果能辨别标识的含义，就不用将器件拆下来量了。

如果眼神不好(或者元件实在太小了)，可以用工业显微镜拍下来，再识别原件上印刷的器件标识。
在显微镜下, 光滑好看的焊点，也变的那么粗糙:)

慢慢记录, 见到能用标识识别的器件，就记录一下。

笔记

0贴片电阻

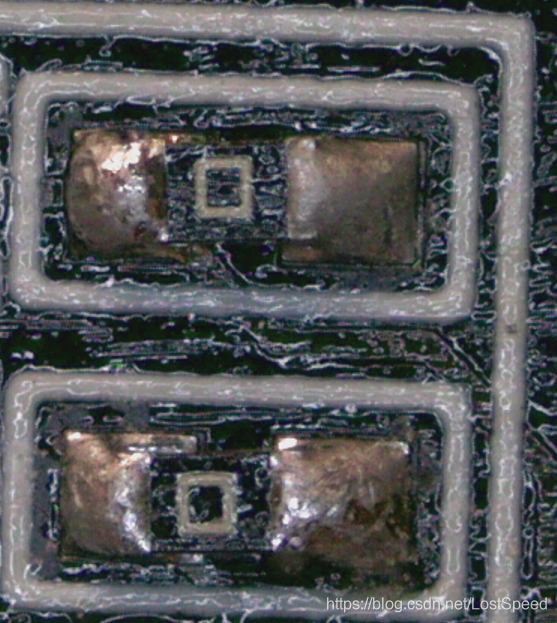

看到0R电阻电阻上画了一个小方框

采样电阻

1R以下的电阻都是采样电阻, 用RXXX标识，说明是0.XXX欧姆, 说明这种电阻值都是<1R的。

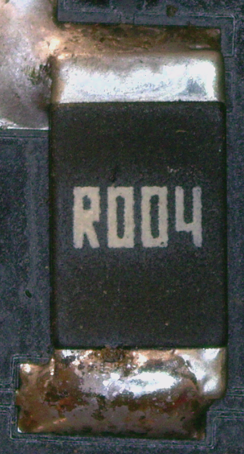

我在板子上看到一个4毫欧的采样电阻, 标识为R004

贴片二极管 - IN4148

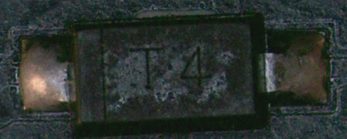

看到板子上有个二极管上面印着 T4 , 用图片搜索没找到是啥。问了作者，说是IN4148.

然后去x宝上找IN4148, 果真店家说明上说是T4标记.

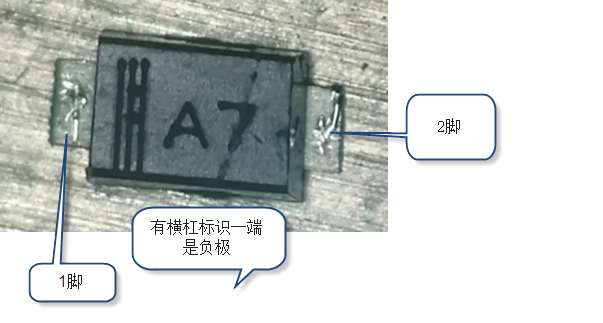

1N4007

自己买了料，这就知道具体器件的丝印了。
用倾斜工作台和工业显微镜配合，可以很清楚的看到器件丝印。

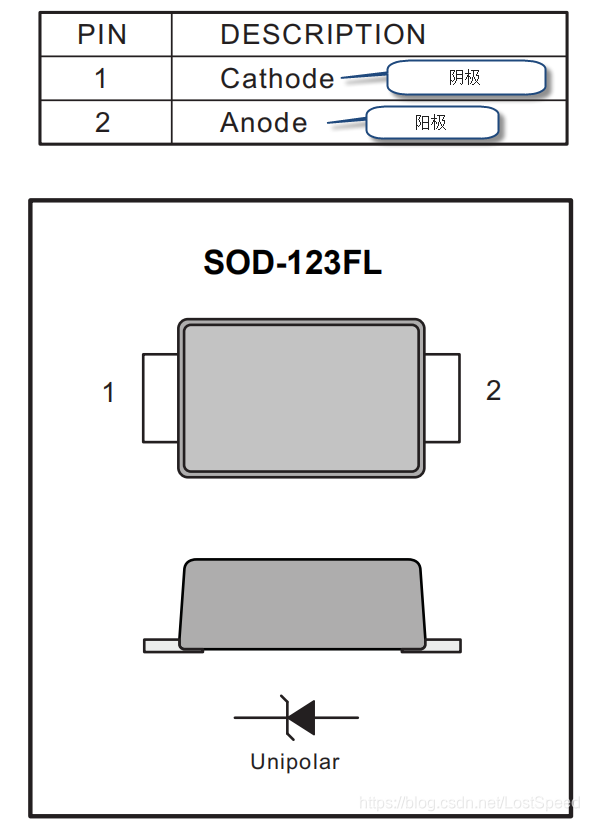

通过观测，结合器件丝印和datasheet, 可以看到，数据表上描述的引脚定义和封装丝印一致。

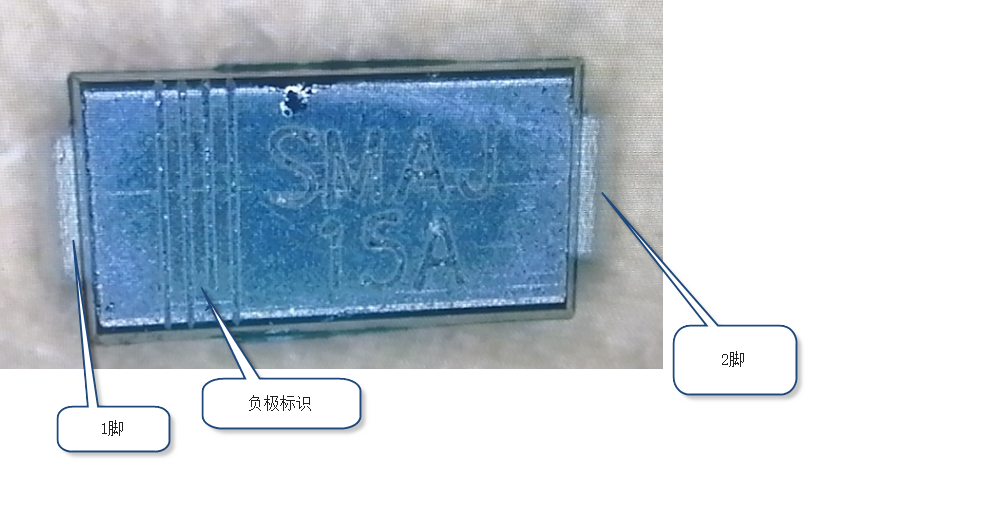

TVS二极管 / SMAJ15A

元件比较大，丝印和元器件名称完全一样。

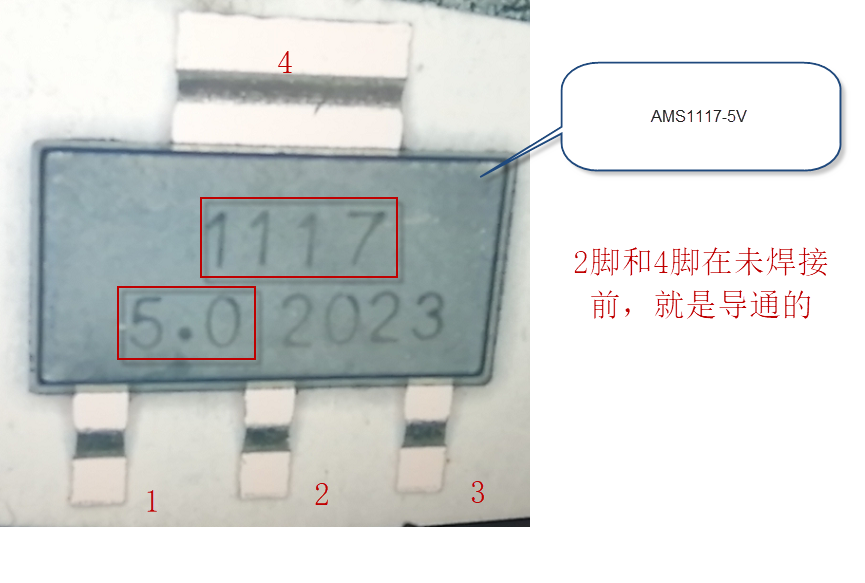

AMS1117-5V SOT-223

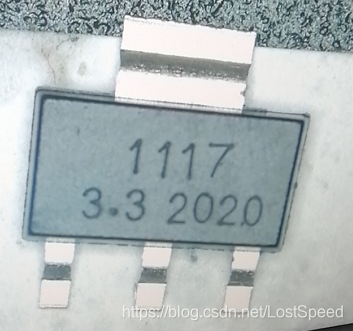

AMS1117-3.3V SOT-223

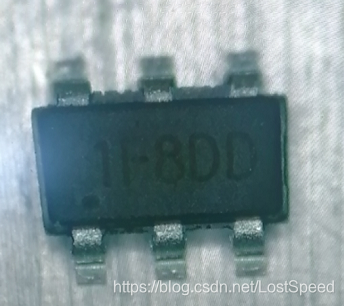

MP2359DJ-LF-Z

丝印 = 1F8DD

BC846

丝印 = H1B

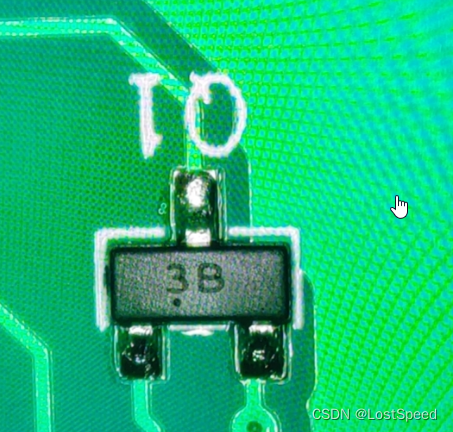

BC856

丝印 = 3B

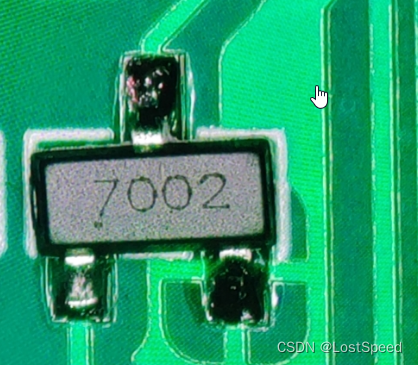

2N7002

丝印 = 7002

END
