一.简单介绍Android中的颜色

安卓支持的颜色模式：

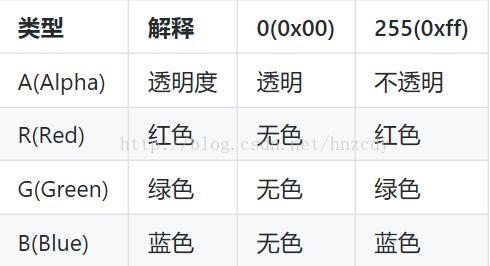

PS：其中字母表示通道类型，数值表示该类型用多少位二进制来描述。如ARGB8888则表示有四个通道(ARGB),每个对应的通道均用8位来描述。

注意：我们常用的是ARGB8888和ARGB4444，而在所有的安卓设备屏幕上默认的模式都是RGB565,请留意这一点。

以ARGB8888为例介绍颜色定义:

A 从ox00到oxff表示从透明到不透明。

RGB 从0x00到0xff表示颜色从浅到深。

二、Android中创建和使用颜色的方法

1.Java中定义颜色

[java]  view plain  copy



1. int color = Color.RED;
2. int colorARGB = Color.argb(123,50,50,50);
3. int colorNumber = 0xaabbccdd;

2.在xml文件中定义颜色

[java]  view plain  copy



1. <strong><?xml version="1.0" encoding="utf-8"?>
2. <resources>
3.     <color name="colorPrimary">#3F51B5</color>
4.     <color name="colorPrimaryDark">#303F9F</color>
5.     <color name="colorAccent">#FF4081</color>
6. </resources></strong>

详解： 在以上xml文件中定义了两个颜色，红色和蓝色，是没有alpha（透明）通道的。

定义颜色以‘#’开头，后面跟十六进制的值，有如下几种定义方式：

[html]  view plain  copy



1. <strong>    #f00            //低精度 - 不带透明通道红色
2.     #af00           //低精度 - 带透明通道红色
3.
4.     #ff0000         //高精度 - 不带透明通道红色
5.     #aaff0000       //高精度 - 带透明通道红色</strong>

3.在java文件中引用xml中定义的颜色：

[java]  view plain  copy



1. int color = getResources().getColor(R.color.mycolor);
2.
3. int color = getColor(R.color.myColor);    //API 23 及以上支持该方法

4.在xml文件(layout或style)中引用或者创建颜色

[html]  view plain  copy



1. <strong>  <!--在style文件中引用-->
2.     <style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
3.         <item name="colorPrimary">@color/red</item>
4.     </style></strong>

[html]  view plain  copy



1. <strong>  <!--在layout文件中的引用 -->
2.   android:background="@color/red"     //引用在/res/values/color.xml 中定义的颜色
3.
4.   android:background="#ff0000"        //创建并使用颜色</strong>

四.颜色混合模式(Alpha通道相关)

我们前边的介绍中说明了颜色的透明度是根据Alpha通道的值来确定的，但是我们的手机屏幕并不是透明的，所以我们的界面颜色其实也可以看做不是透明的，那么我们的透明度效果是如何实现的呢，就是我们的颜色合成。

(RGB通道) 最终颜色 = 绘制的颜色 + (1 - 绘制颜色的透明度) × Canvas上的原有颜色。

Android为我们提供了用于合成的api

Paint.setXfermode(mXfermode);

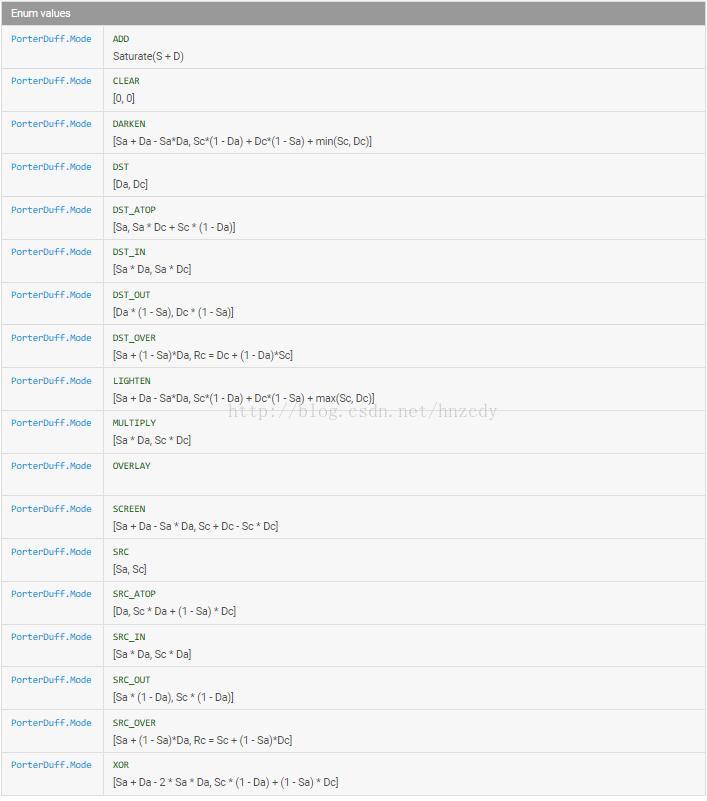

下面贴出来一张官网的图，原理自己理解吧，不是很清楚。

五、我们每一种模式都测试一下。

图层和合成，到底合成的是什么？这个要理解清楚，其实合成的是两个界面交叉的部分。比如一个图片上覆盖了另外一层图。那么合成处理的就是这个交叉覆盖的部分。下面有两个概念：目标图是先绘制的图，源图就是后绘制的图。

首先看一段完整的代码：

[java]  view plain  copy



1. package net.fitrun.mysvg;
2.
3. import android.content.Context;
4. import android.graphics.Bitmap;
5. import android.graphics.BitmapFactory;
6. import android.graphics.Canvas;
7. import android.graphics.Color;
8. import android.graphics.Paint;
9. import android.graphics.PorterDuff;
10. import android.graphics.PorterDuffXfermode;
11. import android.graphics.RectF;
12. import android.graphics.Xfermode;
13. import android.view.View;
14.
15. /**
16.  * Created by 晁东洋 on 2017/3/23.
17.  */
18.
19. public class PorterDuffXfermodeView extends View{
20.     private Paint mPaint;
21.     private Bitmap dstBmp, srcBmp;
22.     private RectF dstRect, srcRect;
23.
24.     private Xfermode mXfermode;
25.     private PorterDuff.Mode mPorterDuffMode = PorterDuff.Mode.ADD;
26.
27.     public PorterDuffXfermodeView(Context context) {
28.         super(context);
29.         mPaint = new Paint(Paint.ANTI_ALIAS_FLAG|Paint.FILTER_BITMAP_FLAG);
30.         dstBmp = BitmapFactory.decodeResource(getResources(), R.mipmap.tu);
31.         srcBmp = BitmapFactory.decodeResource(getResources(), R.mipmap.yangying);
32.         mXfermode = new PorterDuffXfermode(mPorterDuffMode);
33.     }
34.
35.     @Override
36.     protected void onDraw(Canvas canvas) {
37.         super.onDraw(canvas);
38.         //背景色设为白色，方便比较效果
39.         canvas.drawColor(Color.WHITE);
40.         //将绘制操作保存到新的图层，因为图像合成是很昂贵的操作，将用到硬件加速，这里将图像合成的处理放到离屏缓存中进行
41.         RectF rectF = new RectF(0,0,1000,1000);
42.         int saveCount = canvas.saveLayer(rectF, mPaint, Canvas.ALL_SAVE_FLAG);
43.         //绘制目标图
44.         RectF DErectF = new RectF(0,0,500,500);
45.         canvas.drawBitmap(dstBmp, null, DErectF, mPaint);
46.         //设置混合模式
47.        // mPaint.setXfermode(mXfermode);
48.         //绘制源图
49.         RectF RSrectF = new RectF(250,250,800,800);
50.         canvas.drawBitmap(srcBmp, null, RSrectF, mPaint);
51.         //清除混合模式
52.         mPaint.setXfermode(null);
53.
54.         //还原画布
55.         canvas.restoreToCount(saveCount);
56.     }
57.
58. }

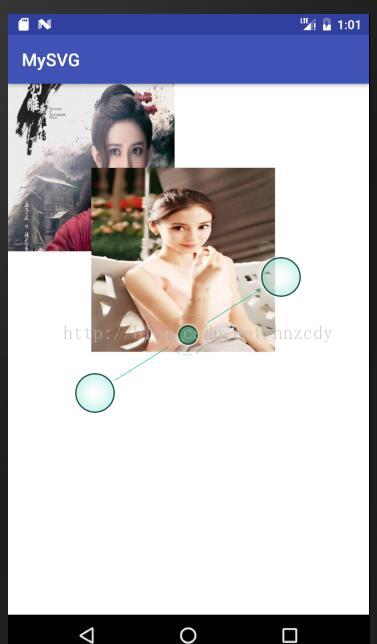

此段代码是没有使用混合模式的代码，就是绘制两个图到屏幕上。其中有一些重要的地方需要提前说明一下，canVas.saveLayer(),此方法为设置一个新的图层，因为Android系统本身就会有背景图和背景颜色，所以我们设置一个新的透明图层来处理我们的图像合成，代码最后一段还原一下就OK了，如果不这样会遇到各种各样的问题，不能正确的显示我们合成的效果。下面看一下我们没有合成效果的界面效果：

ADD模式交叉的部分相互融合高亮。

CLEAR模式清除交叉部分的图像，以及上层的图片。很多博文片面的说是清除所有，是不客观的。

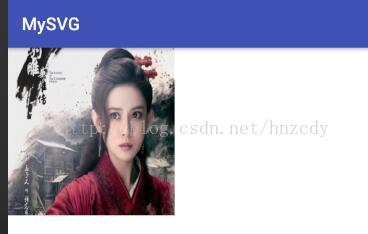

DARKEN模式没看到什么效果：

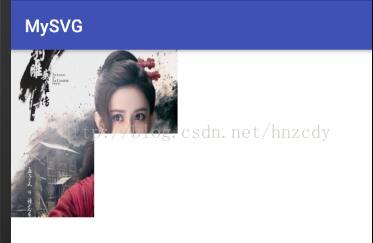

DST模式只显示目标图：

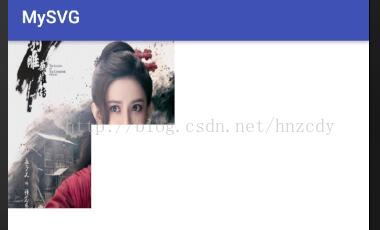

DST_ATOP模式：只显示交叉部分以外的目标图

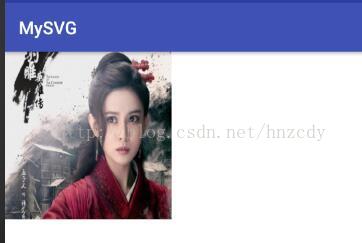

DST_IN显示目标图交叉的部分以及没有被覆盖部分的图

篇幅有限，各种模式大家可以一个一个的去实验。最后提醒一点，由于摆放的位置不同同样会产生不同的效果。网上流传的很广的一张ApiDemos/Graphics/XferModes的图，其实很好理解其中的一些模式，但是不要只看图，一定要亲自测试，否则你会理解错了它所表示的意思。
