Android底层驱动开发（七）

目录

一、设备树

设备树基础知识

配置设备树

补充：

---

一、设备树

设备树基础知识

        设备树（Device Tree）：用来描述硬件的数据结构。设备树是芯片或板子的硬件定义语言，采用树形结构的描述方法。

        采用设备树的优势：语言简单明了，方便多项目管理。

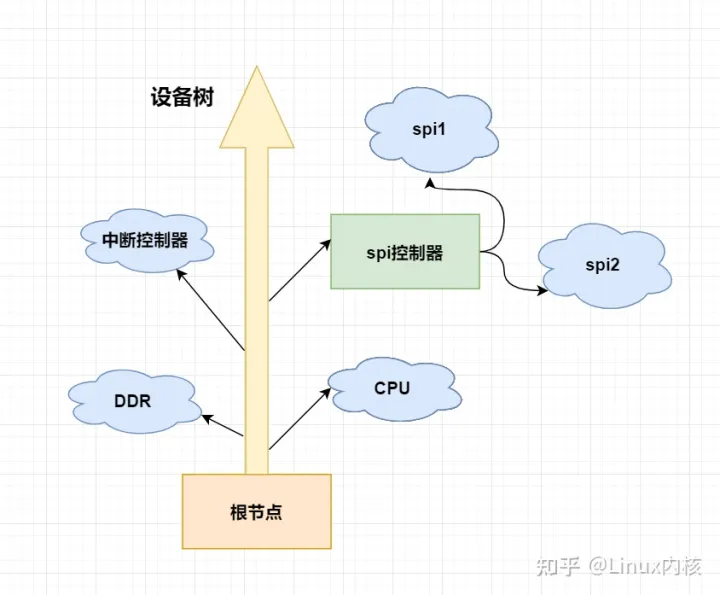

1、设备树的基本元素

        设备树由一系列被命名的节点（Node）和属性（Property）组成。

        device tree的基本单元是node。每个node中包含了若干的property（性质）/value来描述该node的一些特性。每个node用节点名字（node name）标识，节点名字的格式是<name>[@<unit-address>]，<>中的内容是必选项，[]中的则为可选项。

        设备树的引用。xxx-xxx.dtsi也可以include其他的xxx.dtsi（与C语言的头文件大致相同）。dts文件以及dtsi文件都含有一个根节点”/”，这样include之后就会造成有很多个根节点? 事实上，Device Tree Compiler（编译器）会对DTS的node进行合并，最终生成的DTB中只有一个 root  node，其他都是root node /下的child node。

        设备树包含DTC（device tree compiler），DTS（device tree source）和 DTB（device tree blob）。对应关系图：

        dtsi  ↘                         ↗  DTC  ↘

        dtsi  →include→  dts  →compile→  dtb/dtbo  →packing→  dtbo.img

        dtsi  ↗

• dtsi：i代表include，使用方法是在
