【SMBV2001】经典立体匹配文献：A Taxonomy and Evaluation of Dense Two-Frame Stereo Correspondence Algorithms

1. 引言（Introduction）

• 研究范围限定

  1. 仅考虑 two-frame（两帧）输入。
  2. 相机 已标定且已极线校正（rectified）。
  3. 输出 dense disparity map，即每个像素必须给出一个视差值，包括遮挡或无纹理区域。
  4. 排除 稀疏/特征匹配 方法，除非后面再插值成稠密。

• 两大目标

  1. Taxonomy：给出可拆解、可替换的算法组件。
  2. Testbed：
     • 统一 C++ 实现（模块化，可插拔）。
     • 公开数据集 + 真值 + 评测脚本。
     • 网址（2002 年）：www.middlebury.edu/stereo（现重定向至 vision.middlebury.edu/stereo）。

---

2. 动机与范围（Motivation and Scope）

2.1 Computational Theory（隐式假设）

• 成像假设
  • Lambertian 表面（亮度随视角不变）。
  • 可加性高斯噪声或增益/偏置差异。
• 几何假设
  • 场景由“分片光滑表面”组成 → 需要平滑先验。
  • 已知极线几何 → 搜索空间退化为水平扫描线。

2.2 表示（Representation）

• 视差空间图像 DSI
  定义：
  $$(x,y,d)\text{其中}\{\begin{array}{ll}x,y& \text{参考图像像素坐标}\\ d& \text{视差值（离散或连续）}\end{array}$$
  对 rectified 图像，对应关系：
  x′=x+s⋅d(x,y),y′=y,s∈{+1,−1} x' = x + s \cdot d(x, y),\quad y' = y,\quad s\in\{+1,-1\} x′=x+s⋅d(x,y),y′=y,s∈{+1,−1}
  其中 $s$ 保证视差恒正。

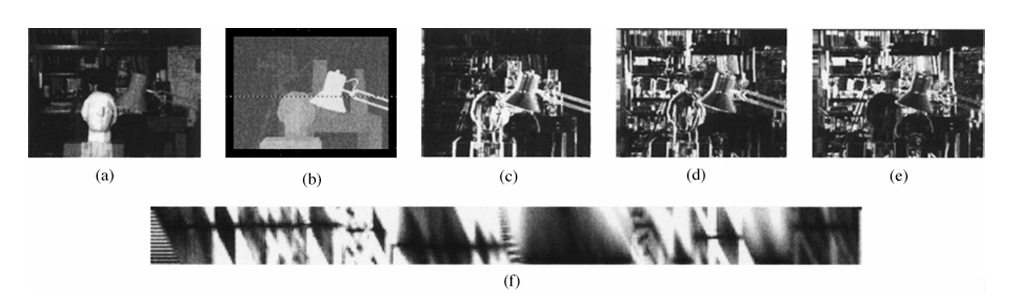

• DSI 切片示例
  文中图 1 给出：

  • (x, y) 切片：固定 d，看哪些像素在该视差下匹配。
  • (x, d) 切片：固定扫描线 y，看整条扫描线随 d 的变化。


---

3. 立体算法分类法（Taxonomy）

任何算法都可拆成 4 步：

阶段	英文原文	中文要点
① matching cost computation	计算匹配代价	AD、SD、NCC、Census、BT…
② cost aggregation	代价累积/扩散	方窗、shiftable、高斯、扩散…
③ disparity optimization	优化	WTA、DP、GC、SA、BP…
④ disparity refinement	精修	亚像素、遮挡填充、中值滤波…

下面按上述四步逐一展开细节与公式。

---

3.1 Matching Cost Computation

名称	公式	备注
AD (Absolute Difference)	$C_{\text{AD}}(x,y,d)=	I_L(x,y)-I_R(x+d,y)
SD (Squared Difference)	$C_{\text{SD}}=(I_L-I_R{)}^2$	对噪声敏感
Truncated	$C_{\text{TAD}}=\min (C,\tau )$	截断值 $\tau$ 取 5–20 之间
BT (Birchfield–Tomasi)	见公式 (2)	线性插值解决采样错位
NCC (Normalized Cross-Correlation)	标准定义	等价于 SSD + 方窗
Census / Rank	非参数变换	对增益/偏置不敏感
Gradient based	$	\nabla I_L - \nabla I_R
Filter bank	Laplacian、Gabor 响应	Marr & Poggio 1976；Jones & Malik 1992

• BT 详细公式
  对每条扫描线，先把右图做线性插值：
  $$I_R^{\text{interp}}(x+d)=\alpha I_R(\lfloor x+d\rfloor )+(1-\alpha )I_R(\lceil x+d\rceil )$$
  然后
  $$C_{\text{BT}}(x,y,d)=\underset{\delta \in [-0.5,0.5]}{\min }|I_L(x,y)-I_R^{\text{interp}}(x+d+\delta )|$$

3.2 Cost Aggregation

方法	公式	说明
方窗/Box	$C={\text{box}}_{w\times w}\ast C_0$	可快速用滑动求和
Gaussian	$C=G_{\sigma }\ast C_0$	权重随距离衰减
Shiftable window	对每个像素取周围 $w\times w$ 窗口最小代价	见 min-filter 实现
Multiple window (Okutomi 1992)	自适应窗口大小	迭代比较窗口内方差
Diffusion	迭代求解
$C^{(t+1)}=C^{(t)}+\lambda {\nabla }^2{C}^{(t)}$	类似热扩散
Membrane model	带保真项
$C^{(t+1)}=\beta C_0+(1-\beta )\text{diffused}$	β 控制保真程度

• Shiftable 实现技巧
  原文 4.2 节：先 box filter，再 1-D min-filter，复杂度 O(N)，等价于遍历所有平移窗口。

3.3 Disparity Computation / Optimization

3.3.1 局部方法（WTA）

• 公式：
  $$d(x,y)=\arg \underset{d}{\min }C(x,y,d)$$
  缺点：无遮挡处理；边界易过平滑。

3.3.2 全局能量最小化

• 能量泛函
  $$E(d)=E_{\text{data}}(d)+E_{\text{smooth}}(d)$$
  其中
  $$E_{\text{data}}=\sum _{(x,y)}C(x,y,d(x,y))$$
  $$E_{\text{smooth}}=\sum _{(x,y)}\rho (|d(x,y)-d(x+1,y)|)+\rho (|d(x,y)-d(x,y+1)|)$$
  ρ 函数可选：

  • 二次 (Tikhonov)
  • 截断二次 $ \rho(\Delta)=\min(\Delta^2,\tau) $
  • Potts/全变分 (Boykov 2001)

• 梯度加权平滑
  $${\rho }_I(\Delta I)=\{\begin{array}{ll}p& |\Delta I|<\text{opt\_grad\_thresh}\\ 1& \text{otherwise}\end{array}$$
  使得深度跳变与图像边缘对齐。

3.3.3 优化算法

算法	思想	备注
Graph Cut (GC)	α-β swap/expansion	Boykov et al. 2001
Simulated Annealing	Metropolis/Gibbs	慢，易陷局部极小
Dynamic Programming	每条扫描线独立最小路径	O(N D)
Belief Propagation	在网格图上迭代消息传递	Sun et al. 2002

• DP 细节
  状态：Match / Left-only / Right-only
  递推：
  $$\begin{array}{rl}M(x,d)& =C(x,d)+\min \{M(x-1,d),L(x-1,d),R(x-1,d)\}\\ L(x,d)& =\text{occlusion cost}+\min \{M(x-1,d-1),L(x-1,d-1)\}\\ R(x,d)& =\text{occlusion cost}+\min \{M(x-1,d+1),R(x-1,d+1)\}\end{array}$$
  最终回溯得整条扫描线最优路径。

3.4 Disparity Refinement

• 亚像素二次拟合
  设离散最优 d*，用 C(d*-1), C(d*), C(d*+1) 三点拟合抛物线：
  $$d_{\text{sub}}=d^{\ast }+\frac{C(d^{\ast }-1)-C(d^{\ast }+1)}{2(C(d^{\ast }-1)-2C(d^{\ast })+C(d^{\ast }+1))}$$
  要求分母>0（曲率正）。

• 遮挡检测
  左右一致性检查：
  $$|d_L(x,y)-d_R(x+d_L,y)|>1\Rightarrow \text{标记遮挡}$$

---

4. 实现细节（Implementation）

表 2 给出主要可调参数（节选）：

参数名	典型值	含义
disp_min / max	0 / 15	视差搜索范围
match_fn	AD / SD	代价函数
match_max	20	截断阈值
aggr_window_size	9	聚合窗口
aggr_minfilter	9	Shiftable min-filter 宽度
opt_fn	WTA / DP / SA / GC	优化器
opt_smoothness	20	λ
opt_occlusion_cost	20	DP 遮挡代价
refine_subpix	true/false	是否亚像素

---

5. 评测方法（Evaluation）

5.1 误差指标

• RMS 误差
  $$R=\sqrt{\frac{1}{N}\sum _{(x,y)}(d_C-d_T{)}^2}$$

• Bad Pixel Ratio
  $$B=\frac{1}{N}\sum _{(x,y)}\mathbb{I}(|d_C-d_T|>{\delta }_d),{\delta }_d=1.0$$

• 分区掩码生成

  • Textureless：窗口内平均梯度 < 4
  • Occluded：正向映射后落在更近像素
  • Discontinuity：邻域视差跳变>2 像素，膨胀 9 像素

5.2 数据集

• 采集流程

  1. Canon G1 固定曝光对焦，水平滑轨拍 9 张。
  2. 2048×1536 → 512×384 8-tap 下采样 → 裁剪边界。
  3. 手工分平面 → 直接法求仿射 → 水平位移转视差（亚像素）。

• 公开序列

  • Sawtooth：14–20 像素视差，海报+锯齿纸板。
  • Venus：斜坡背景+桌面物体。
  • Tsukuba：标准头灯序列，5–14 像素视差整数真值。
  • Map：灰度地图，30 级视差。

---

6. 实验结果（逐实验展开）

6.1 Matching Cost（实验 1–3）

• 实验 1：
  固定 9×9 box + WTA，改变截断值 τ∈{1,2,5,10,20,50,∞}。
  结果：τ=20 左右最好；BT 在低 τ 有帮助。

• 实验 2：
  同上但加 min-filter（shiftable）。
  结果：无需截断，不截断反而最好。

• 实验 3：
  全局算法（DP/SO/GC）+ 不同 τ。
  结果：τ=20 略好，BT 轻微提升；λ 需随算法重新调。

6.2 Aggregation（实验 4）

• 对比 5 种聚合：
  Box、Box+min、Binomial、Regular Diffusion、Membrane。
  结果：
  • 大窗口 → 无纹理区好，边界差；
  • Shiftable 窗口在边界区最佳。

6.3 Optimization（实验 5–6）

• 实验 5：
  固定 AD 代价，调 λ∈{5,10,20,50,100,200,500,1000}。
  结果：

  • GC 始终最优；
  • λ 需按图调：Map 需 500，Tsukuba 需 20–200。

• 实验 6：
  GC + 梯度加权平滑 + BT。
  结果：

  • 梯度惩罚 p=2–4 提升边界；
  • BT 再提 0.1–0.3 % bad pixel。

6.4 Sub-pixel（实验 7）

• 平面裁剪测试
  • 只用 SSD 9×9：RMS=0.296
  • +sub-pixel：0.088
  • +BT：0.082
  • 1/2 像素步长初始采样：0.051（最佳）

结论：

1. 先 ½ 像素步长；2. 再二次曲线 refine；3. BT 可再微提。

---

7. 20 算法大对比（Overall Comparison）

表 5 给出 4 张图、3 指标（B̄O, B̄T, BD）的完整数字。
仅列前几名（B̄O 数值越小越好）：

Rank	Algorithm	Tsukuba B̄O	Venus B̄O	关键技术
1	Layered stereo	1.58	0.34	分段平面+GC
2	GC+occlusions	1.27	0.36	显式遮挡项
3	Belief Prop.	1.15	1.00	BP 优化
4	Graph Cuts	1.86	0.42	标准 GC
5	Compact window	3.36	1.67	自适应窗口
…	…	…	…	…

• 观察
  • 全局 MRF（GC/BP）> 局部聚合 > 纯扫描线。
  • 平面先验在 Sawtooth/Venus 优势巨大。
  • 参数敏感：表 6 显示若允许逐图调参，GC 可把 Map 的 B̄O 压到 0.09。

---

8. 结论与未来工作

• 分类法价值：让研究者一眼看出算法缺哪块积木。
• 数据集价值：发现简单平面场景已难不住顶级算法，需更复杂真值。
• 未来方向
  1. 自动 λ / τ / 窗口大小估计；
  2. 更真实纹理、复杂几何、遮挡；
  3. 多帧、任意相机、非朗伯表面；
  4. 把 prediction error（重投影误差）作为补充指标。

---
