【温度分布】基于FDM计算直翅片的温度分布附Matlab代码

  ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文利用有限差分法(Finite Difference Method, FDM)数值求解直翅片稳态温度分布问题。首先，建立了直翅片的物理模型和数学模型，推导了基于FDM的离散方程，并针对边界条件进行了详细讨论。随后，给出了Matlab代码实现，并对计算结果进行分析，验证了方法的有效性，并探讨了影响温度分布的关键参数。

关键词: 有限差分法；直翅片；温度分布；Matlab；数值模拟

1. 引言

直翅片广泛应用于各种热交换器中，其主要作用是增大换热面积，提高传热效率。准确预测直翅片的温度分布对于优化设计和提高换热器性能至关重要。解析法求解直翅片温度分布往往受到边界条件和翅片几何形状的限制，而数值方法，如有限差分法(FDM)，有限元法(FEM)和边界元法(BEM)等，则能够处理更为复杂的边界条件和几何形状。本文选择FDM方法，因其概念简单，易于编程实现，且在解决工程问题中具有广泛的应用。

2. 物理模型和数学模型

考虑一根长度为L，厚度为δ，宽度为W的直翅片(假设宽度远大于厚度，可忽略宽度方向的温度梯度)，其一端与温度为T_b的基体相连，另一端为绝热边界。翅片与周围环境的换热系数为h，环境温度为T_∞。

根据傅里叶定律和能量守恒定律，可以建立直翅片的稳态温度分布的控制方程：

d²T/dx² - (2h/kδ) (T - T∞) = 0

其中，T为翅片温度，x为沿翅片长度方向的坐标，k为翅片材料的热导率。

边界条件为：

• x = 0: T = T_b (第一类边界条件)

• x = L: dT/dx = 0 (第二类边界条件)

3. 有限差分法离散

将翅片长度L离散成N个等间距的节点，节点间距为Δx = L/(N-1)。利用中心差分格式对控制方程进行离散：

(T<sub>i+1</sub> - 2T<sub>i</sub> + T<sub>i-1</sub>) / Δx² - (2h/kδ) (T<sub>i</sub> - T∞) = 0

其中，i = 1, 2, ..., N。

对于边界条件，第一类边界条件可以直接代入：T₁ = T_b。对于第二类边界条件，采用一阶后差分近似：

(T<sub>N</sub> - T<sub>N-1</sub>) / Δx = 0

由此，可以得到一个含有N个未知数的线性方程组，可以通过矩阵求解的方法得到各节点的温度值。

4. Matlab代码实现

以下Matlab代码实现了上述有限差分法的求解过程：

5. 结果分析与讨论

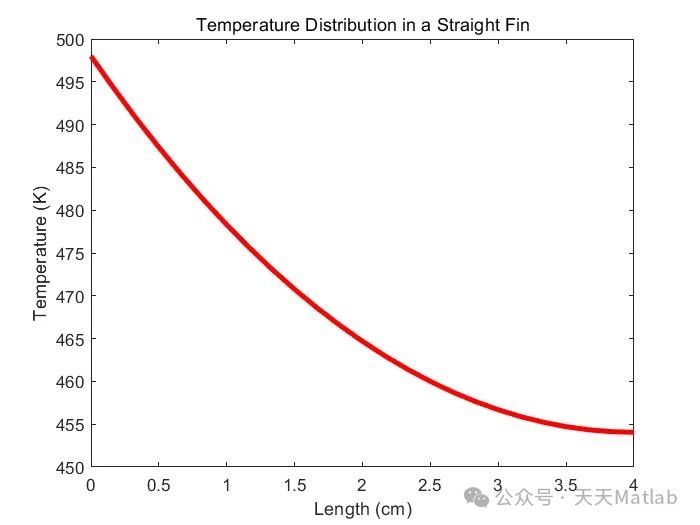

运行上述Matlab代码，可以得到直翅片的温度分布曲线。从曲线中可以看出，翅片温度沿长度方向逐渐下降，靠近基体端温度较高，靠近自由端温度接近环境温度。通过改变参数，例如翅片长度、厚度、热导率、换热系数等，可以观察到温度分布的变化规律，从而为翅片设计提供参考。

6. 结论

本文利用有限差分法数值求解了直翅片的稳态温度分布问题，并给出了Matlab代码实现。结果表明，FDM方法能够有效地模拟直翅片的温度分布，为优化设计提供依据。未来的研究可以考虑更复杂的几何形状、非稳态问题以及考虑翅片材料热物性参数的温度依赖性。 此外，可以将FDM与其他数值方法结合，进一步提高计算精度和效率。
