Mendix 9.6 - Workflow（工作流）基础设计

一 概述

Workflow(工作流)是Mendix 9版本中新增的一种可视化语言功能模块，我们可以用它来构建可扩展的流程。此外它还与其他可视化语言完全集成，例如微流编辑器和页面编辑器。

在公司我们往往需要填写许多表单，包括行政、人事、IT等方面的，大多数都是采用纸张填写然后手工传递，或者通过Word / Excel文档填写然后邮件发送的方式。那么现在我们采用Workflow工作流实现工作流程的自动化，其优势也是非常明显的，包括提高企业的运营效率、改善企业资源利用以及提高企业运作灵活性等。

其实Mendix Workflow可应用范围是非常广泛的，应该说凡是通过表单逐级流转完成的任务我们都可以用Mendix Workflow来完成，进而实现工作流程的自动化，提高企业效率。

二 应用

与Mendix Studio Pro 9.0.5版本相比，9.6.0版本在系统模块以及工作流的设计方面做了很多改变，下面就以Mendix Studio Pro 9.6.0完成一个工作流示例加以说明。

工作流示例

首先HR需要为新员工启动入职流程；接着，员工的经理将介入并为员工选择设备；之后，经理需要指定新员工是在办公室或在家工作；最后，设施部门将需要准备一个工作区，根据新员工的工作地点（办公室或家庭），设施部门将准备一张桌子或将设备运送到员工的住所。具体操作如下：

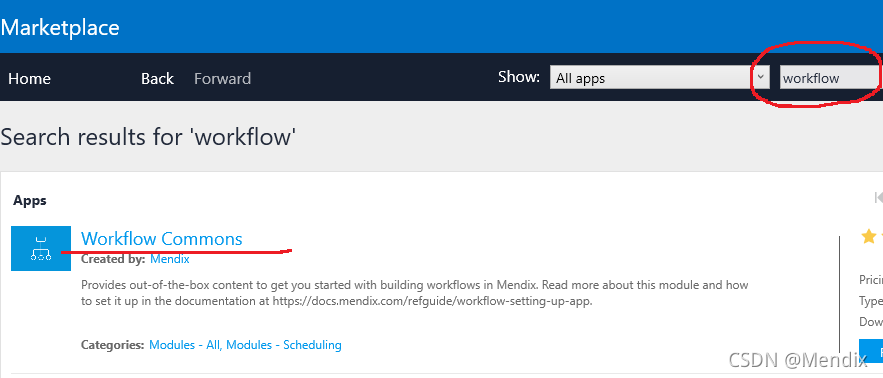

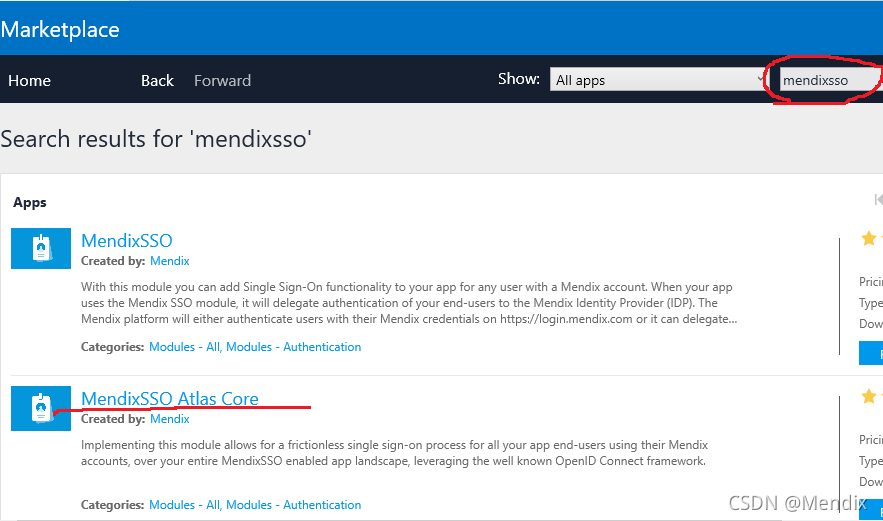

1、首先，我们新建一个项目‘Workflow Test’，然后从Marketplace中下载Workflow Commons和MendixSSO Atlas Core两个组件。

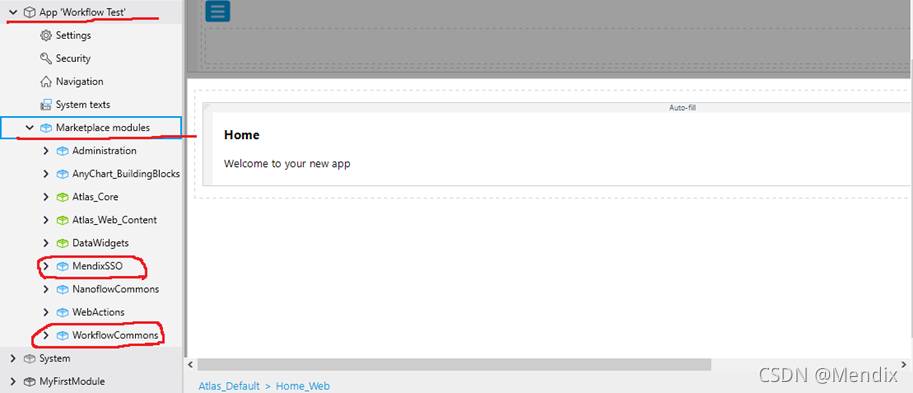

2. 下载完成之后，在项目树App ‘Workflow Test’下就会多出这两个组件

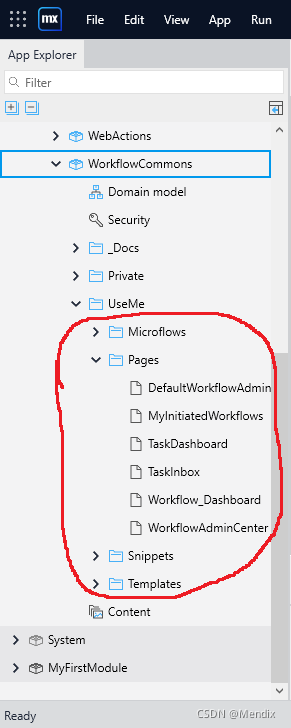

3. 在Workflow Commons组件下的UseMe文件夹中我们可以看到它里面有专门的微流、页面、代码片段及模板。

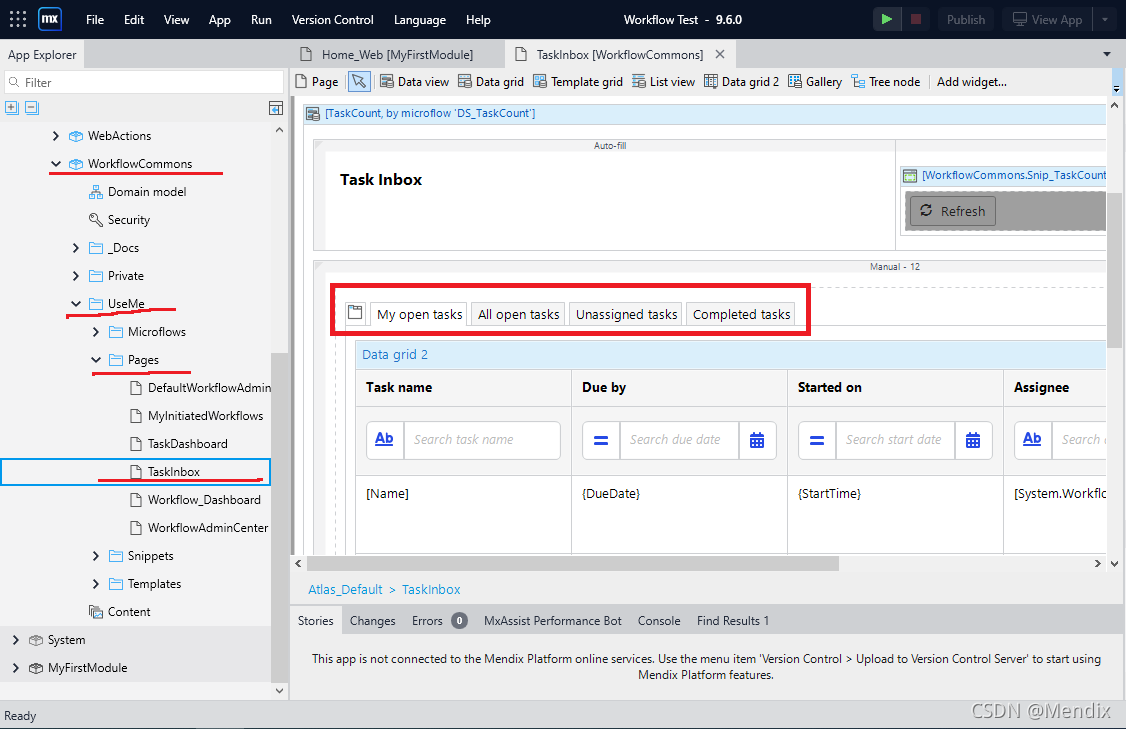

4. 在TaskInbox 页面可以看到有4个选项页来显示任务的完成状态。

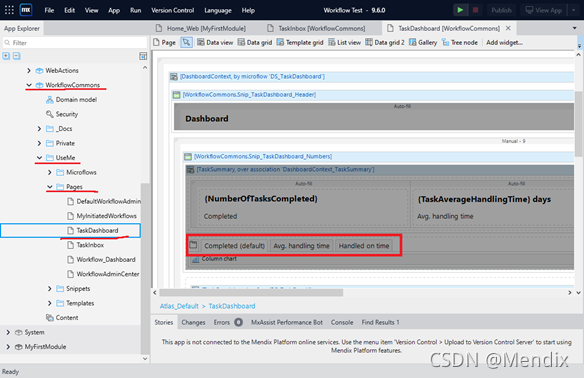

5. 在TaskDashboard 页面我们可以看到工作流的总体概况，例如已完成的任务、平均任务处理时间以及在截止日期内完成的任务等相关信息。

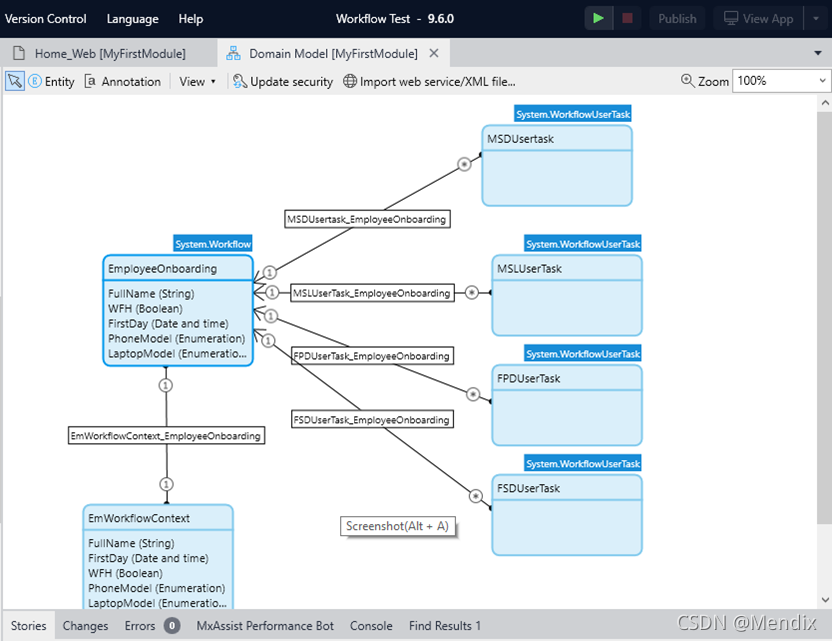

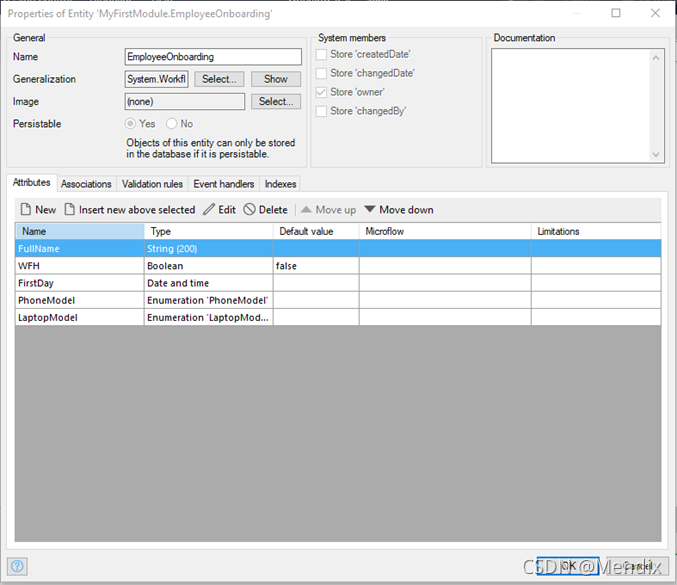

 6. 创建实体，如下图所示：

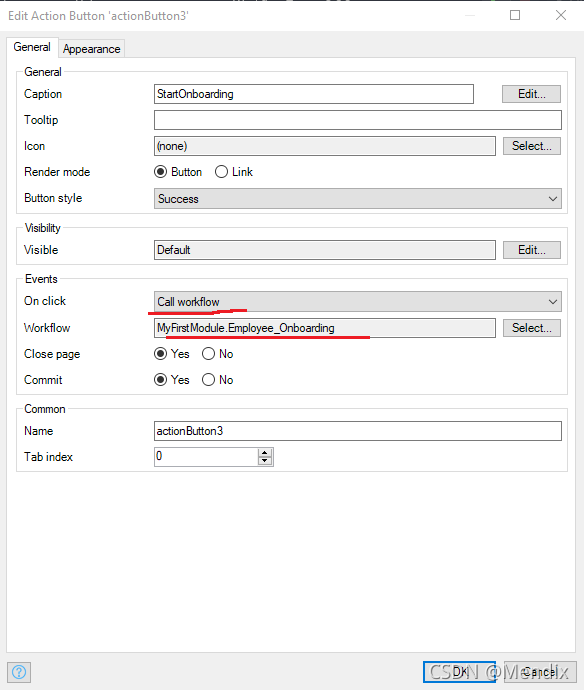

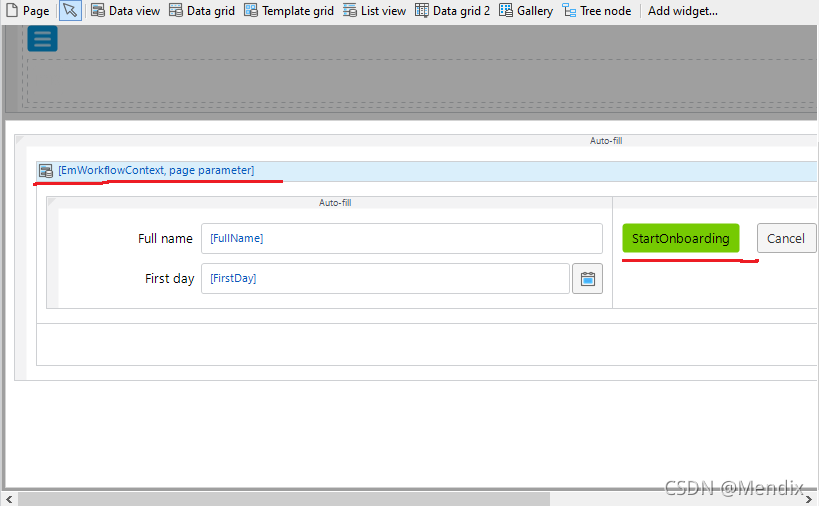

7. 然后创建一个新页面，关联我们刚刚创建的实体。创建一个button命名为StartOnboarding，其On click下拉选择Call workflow操作，然后创建一个工作流Employee_Onboarding。

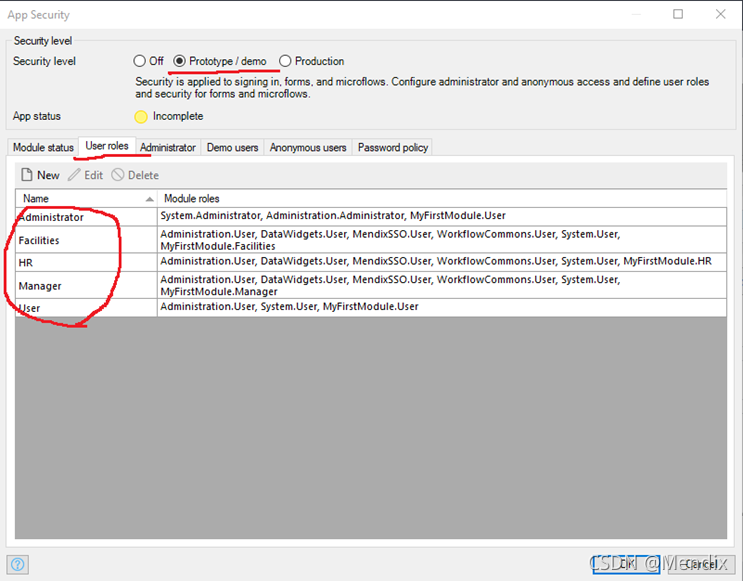

8. 然后我们需要在App’Workflow Test’下配置一下App Security，创建如下角色并选择对应的User页面。

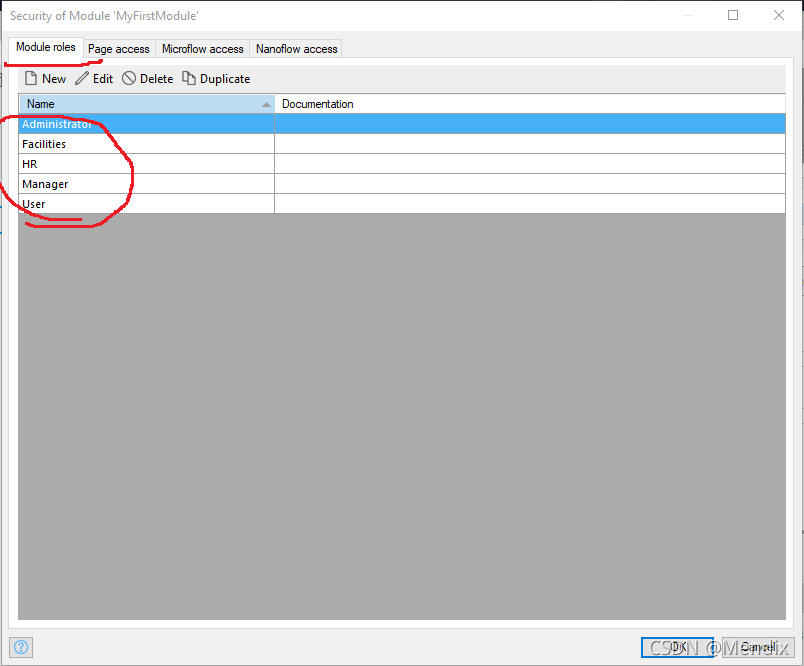

9. 接着还要在MyFirstModule-Security的Module roles设置一下角色（在该版本中WorkflowAdministrator角色被删除 ）。

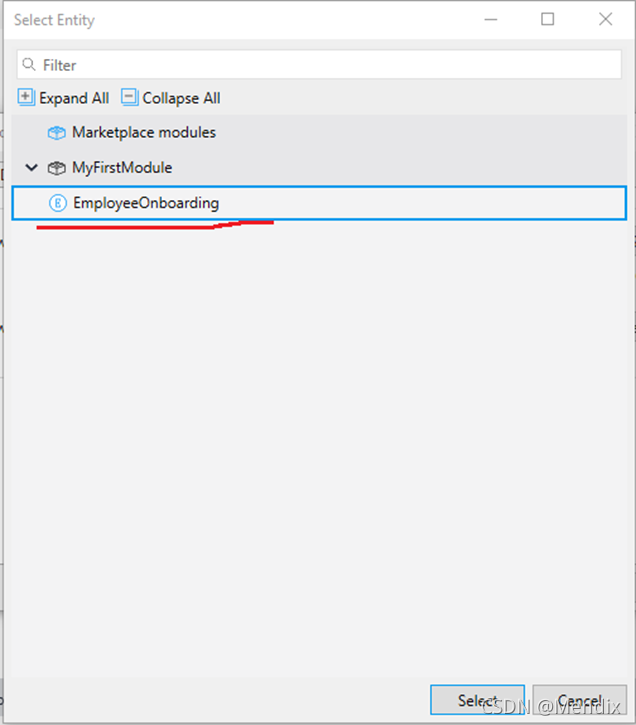

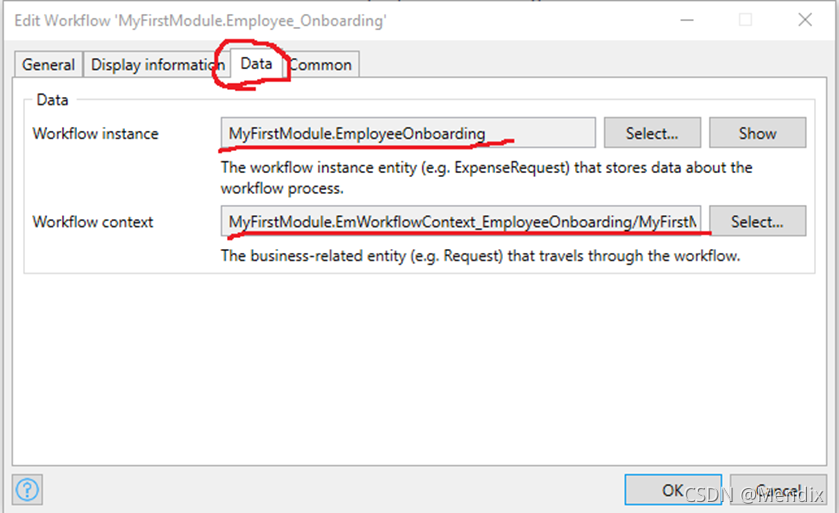

10. 接下来我们开始编辑工作流，双击Start,在Data下选择之前创建的实体。

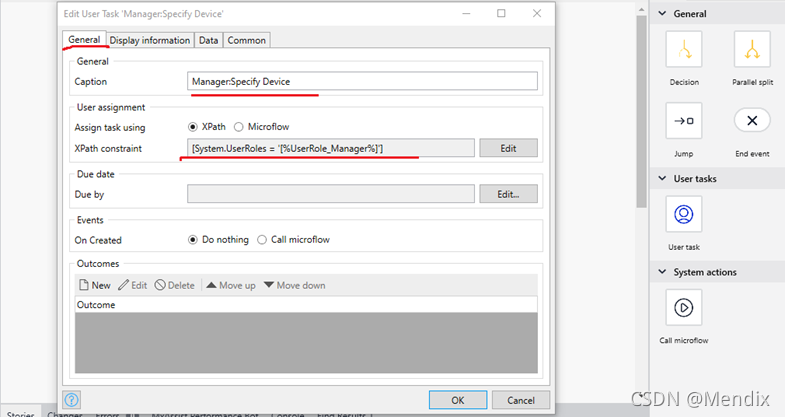

11. 然后，使用UserTask给入职员工分配设备，在XPath constraint中编辑约束条件。

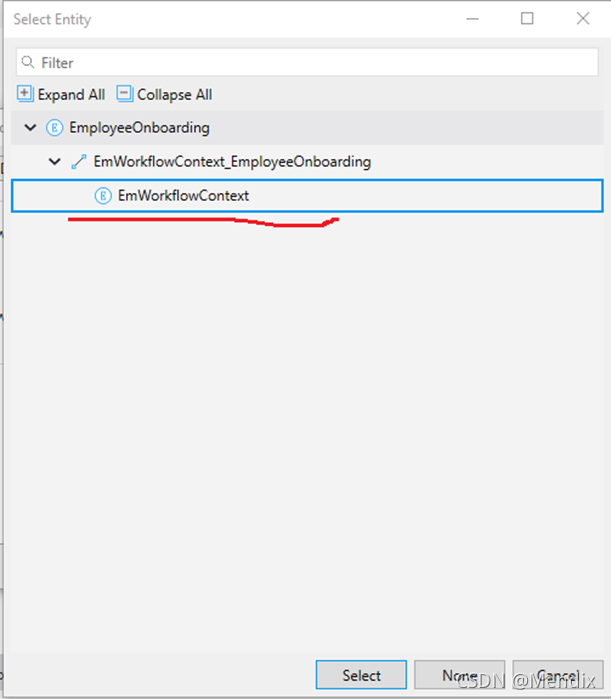

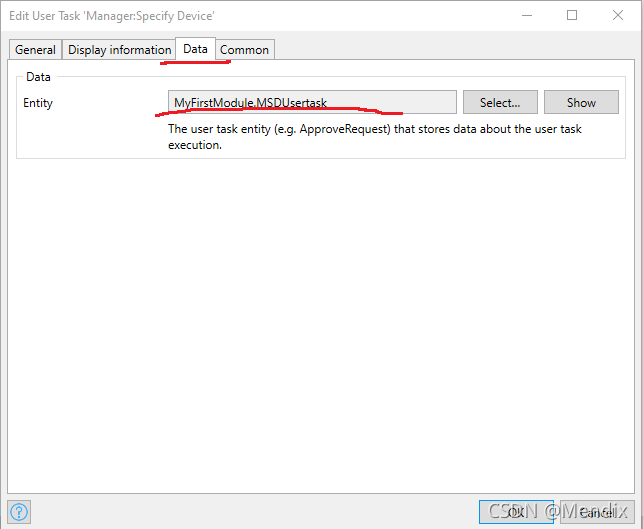

12. 在Data选项下，选择该User Task对应的user task entity。

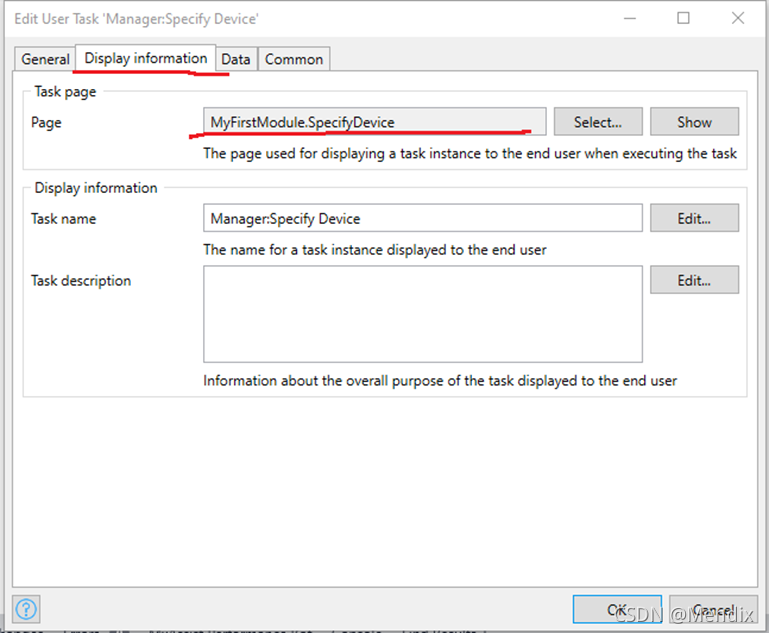

13. 在Display information下，给该user task 新建一个审批页面SpecifyDeice，选择New之后会有两个模板供选择，我们选择UserTaskExtended这个模板，点击OK。

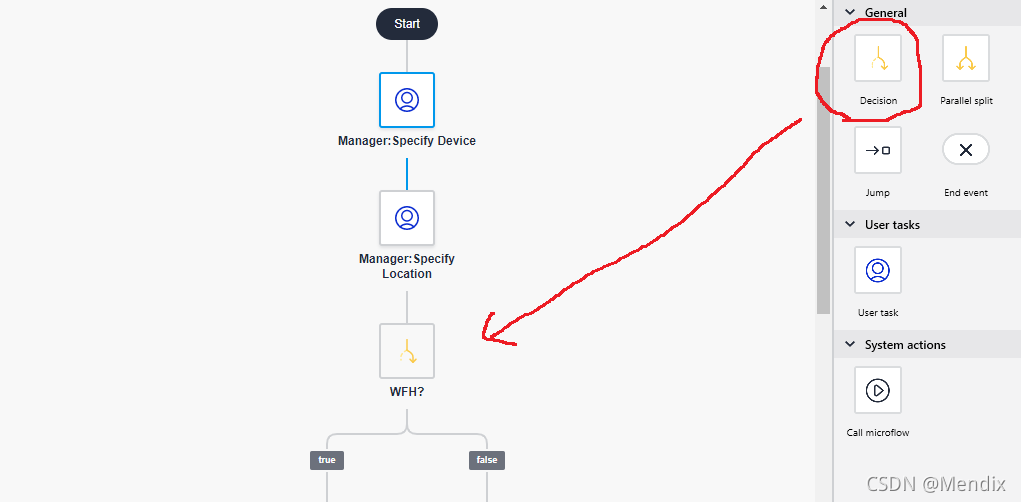

14. 接下来需要使用一个Decision，来决定入职员工是否在家办公，系统会自动生成true和false两个选项。

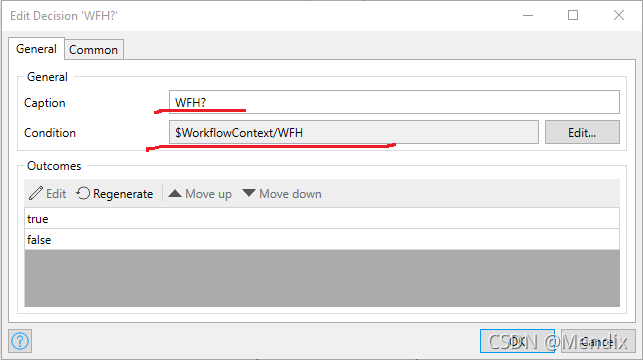

双击Decision在Condition中传入$WorkflowContext/WFH（Boolean）

15. 同样的方法我们再创建两个UserTask，Facilities:Prepare Desk和Facilities:Ship Devices，分别给入职员工准备办公桌和运送办公设施。

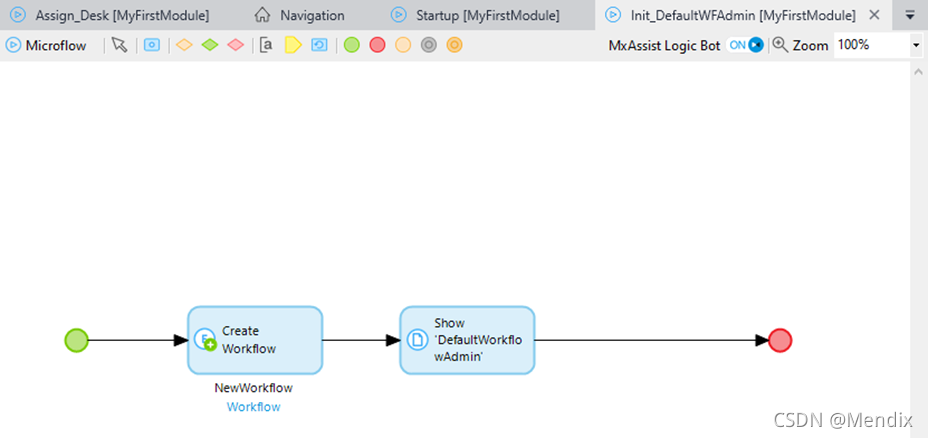

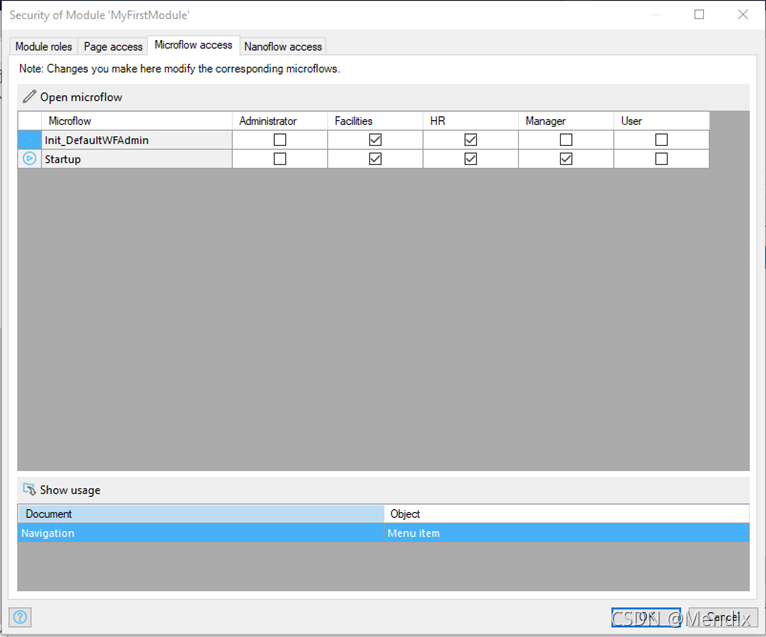

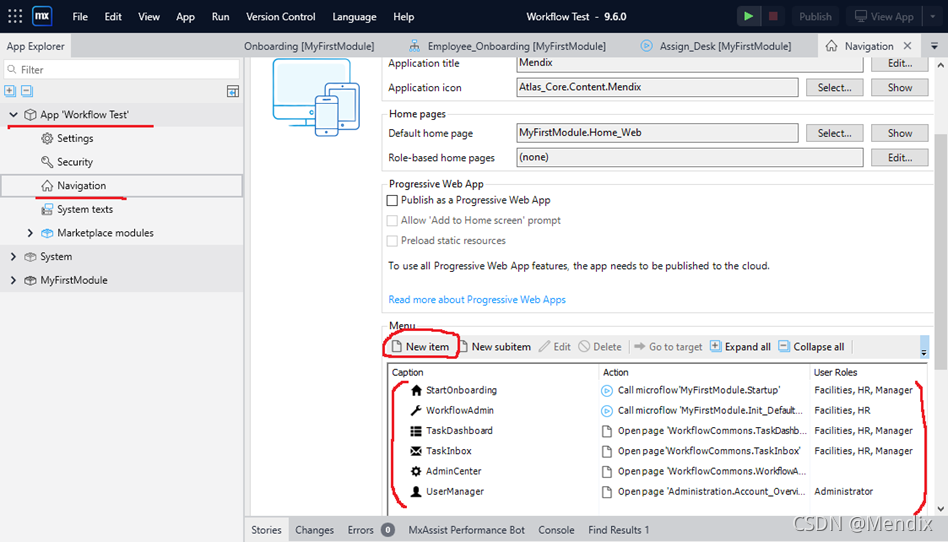

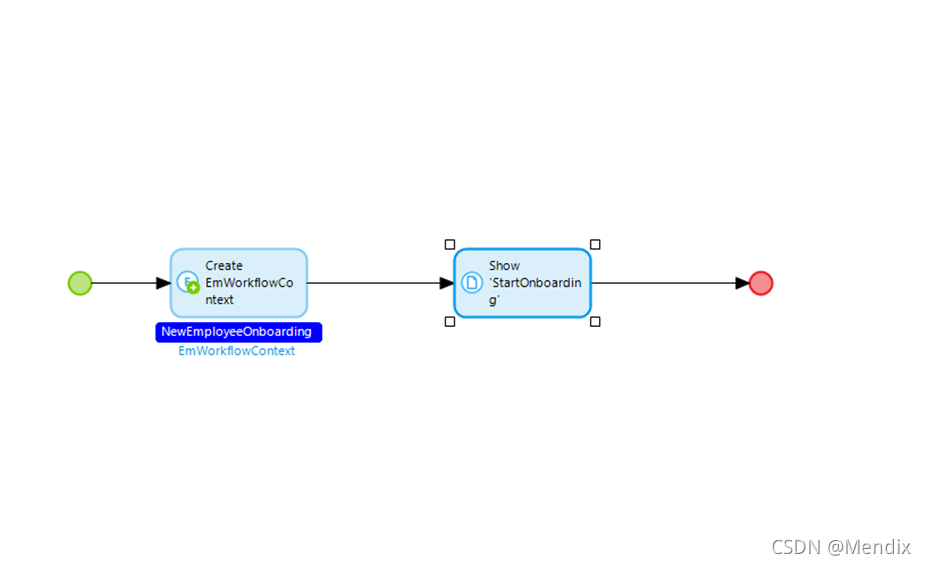

16. 然后，我们需要在Navigation中新建以下元素，并创建相应的微流，配置相应的角色。

17. 最后，我们还需要在App Security中新建以下Demo users。

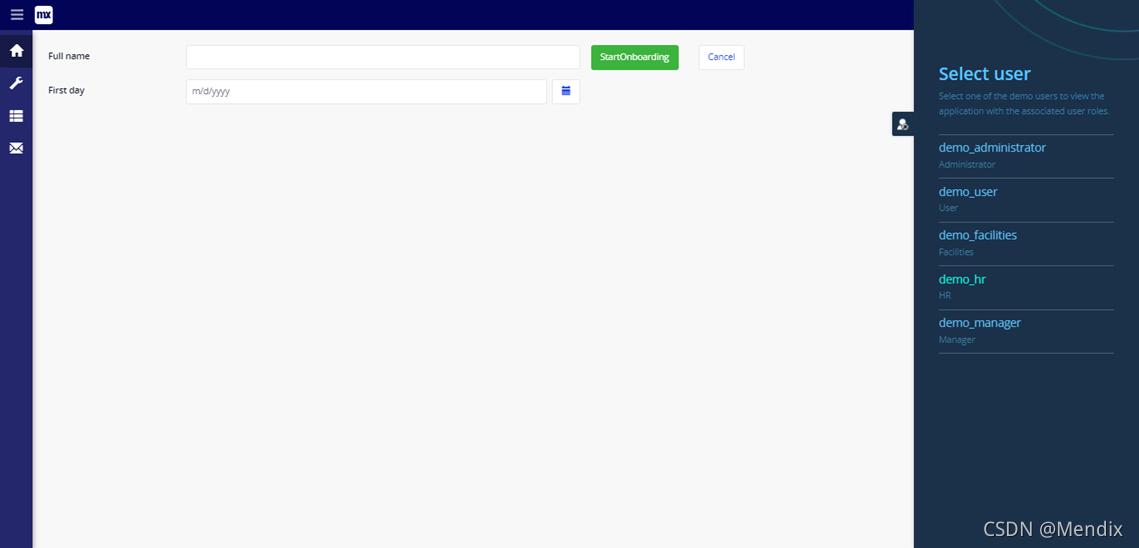

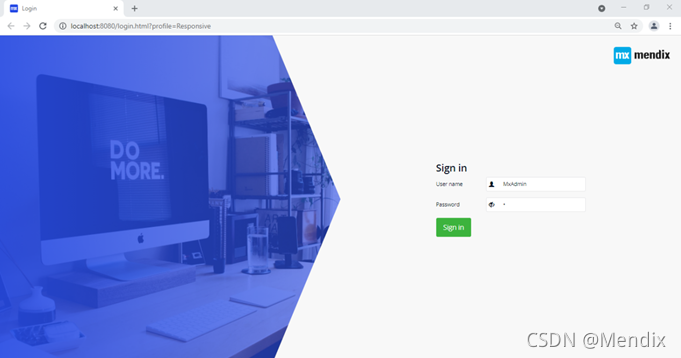

18. 至此，就基本完成了员工入职工作流程的设计，点击运行登录后如图所示。
