Linux SPI子系统（1）：体系结构



目录

1. 体系结构简介

1.1 SPI核心

1.2 SPI控制器驱动

1.3 SPI设备驱动

---

1. 体系结构简介

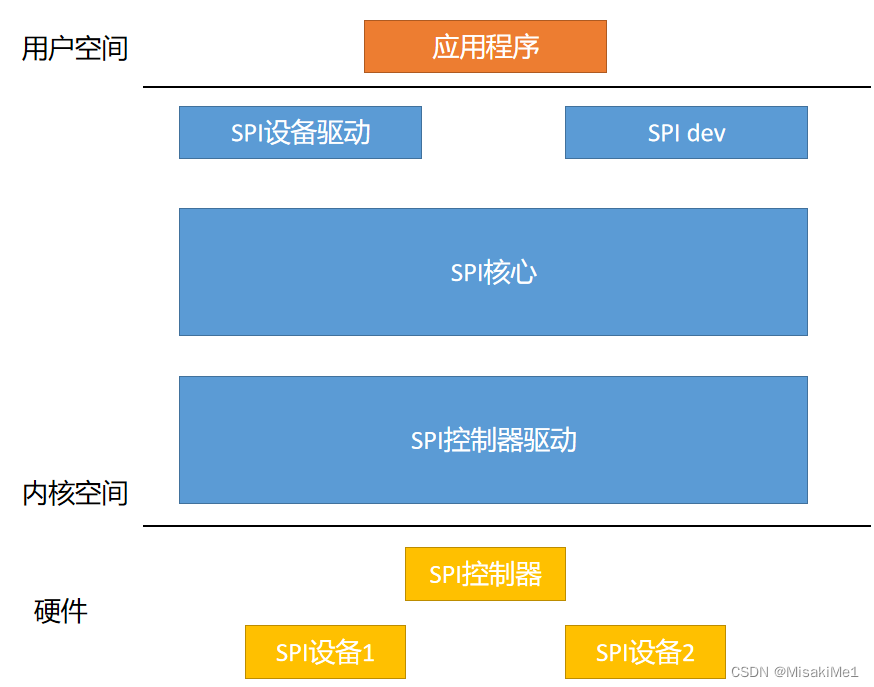

Linux SPI体系结构和I2C很类似，都分为3个组成部分，分别是SPI核心、SPI总线驱动（控制器驱动）、SPI设备驱动，体系结构见下图。

Linux SPI体系结构

1.1 SPI核心

SPI核心层代码位于drivers/spi/spi.c，头文件位于include/linux/spi/spi.h，SPI核心提供了SPI总线驱动和设备驱动的注册、注销方法，并提供一些需要控制器驱动实现的回调函数。

核心层包含一些重要的数据结构，如struct spi_master、struct spi_transfer、struct spi_message等，还有一些重要的注册、注销函数等。

1.2 SPI控制器驱动

SPI总线驱动是对SPI硬件体系结构中控制器端的实现，主要需要实现SPI硬件数据收发的功能，只有这样，挂接在SPI总线上的SPI设备才能通过SPI控制器读写数据并与CPU进行数据交互。

1.3 SPI设备驱动

SPI总线驱动是对SPI硬件体系结构中设备端的实现，设备一般挂接在受CPU控制的SPI控制器上，通过SPI控制器与CPU进行数据交互。

SPI设备驱动主要包含数据结构spi_driver和spi_device，我们需要根据具体设备实现其中的成员函数。
