数电课设-4路抢答器

前言：

这是之前帮朋友做的一个4路抢答器。由于时间太久了，我已经忘记怎么做的了。现分享仿真原理图给大家，希望对大家有所帮助。

设计要求：

1. 4名选手编号为：S1，S2， S3 ，S4。各有一个抢答按钮，按钮的编号与选手的编号对于，也分别是S1，S2， S3 ，S4。
2. 给主持人S6设置一个控制按钮，用来控制系统清零（灭灯）和抢答开始
3. 抢答器具有数据锁存和亮灯功能。抢答开始后，若有选手按动抢答器，按选手编号对应的LED灯亮起，同时蜂鸣器给出音响提示，封锁输入编码电路，禁止其他选手抢答。抢答选手的灯一直保持到主持人将系统清零为止

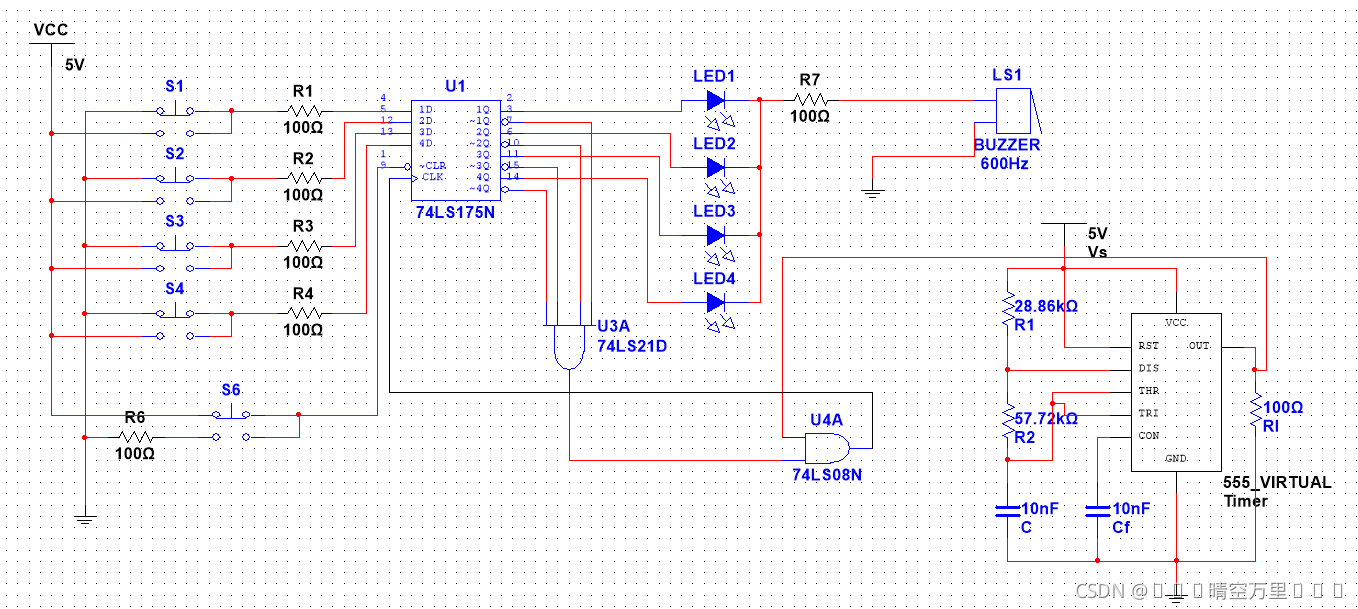

仿真电路图：

最后：
需要代码的可以自行下载。下载链接
