kubernetes 中的调度队列

kube-scheduler 中调度队列是一个重要的组成部分。它可以控制pod按照合适的顺序、合适的时间被scheduler 核心代码进行调度。pod可能需要在某种特定的条件才能进行调度，比如PV, pod的亲和度反亲和度或者容忍node上的污点，这时候就需要延迟调度的机制，只有等待所有条件具备才进入调度循环。kube-scheduler 中有三种不同的调度队列：

activeQ: 是一个堆类型的队列，scheduler 能够主动的获取到需要调度的pod, 堆的顶部始终是优先级最高的pod。
podBackoffQ: 也是一个堆类型的队列，根据backoff 的时间进行排序。backoff结束时将会从本队列中弹出，重新回到activeQ。
unschedulableQ ：一个map,记录了那些经过重试但是最终决定无法调度的pod.

kubernetst/pkg/scheduler/internal/queue/scheduling_queue.go

type PriorityQueue struct {
	...

	//activeQ是一种堆结构，调度器会主动查看以找到要调度的pods。堆的头部是最高优先级的pod。
	activeQ *heap.Heap

	// podBackoffQ是一个按回退期限排序的堆。在调度器查看activeQ之前，backoff 结束的Pods会从堆中弹出
	podBackoffQ *heap.Heap
	// unschedulableQ 是一个map，保存了那些已经尝试过调度，但是失败了的pod
	unschedulableQ *UnschedulablePodsMap
	....
}

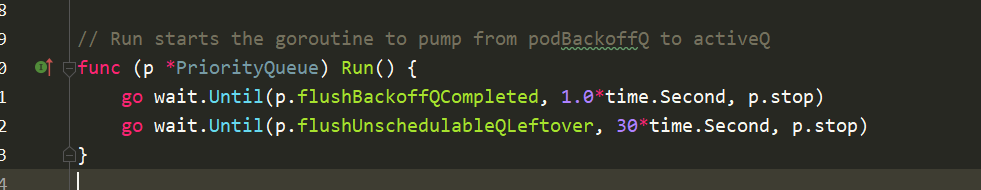

在kube-scheduler 启动的时候还会启动两个协程，负责将pod 移动到activeQ。
在这里插入图片描述

flushBackoffQCompleted 每秒执行一次，检查所有在backoffQ 的pod backoff 时候结束，若结束移动到 activeQ

func (p *PriorityQueue) flushBackoffQCompleted() {
	p.lock.Lock()
	defer p.lock.Unlock()
	for {
		// 获取一个pod
		rawPodInfo := p.podBackoffQ.Peek()
		if rawPodInfo == nil {
			return
		}
		pod := rawPodInfo.(*framework.QueuedPodInfo).Pod
		// 获取backoff time
		boTime := p.getBackoffTime(rawPodInfo.(*framework.QueuedPodInfo))
		// 检查backoff是否结束
		if boTime.After(p.clock.Now()) {
			return
		}
		// 从backoffQ 删除
		_, err := p.podBackoffQ.Pop()
		if err != nil {
			klog.Errorf("Unable to pop pod %v from backoff queue despite backoff completion.", nsNameForPod(pod))
			return
		}
		// 添加到activeQ
		p.activeQ.Add(rawPodInfo)
		metrics.SchedulerQueueIncomingPods.WithLabelValues("active", BackoffComplete).Inc()
		defer p.cond.Broadcast()
	}
}

flushUnschedulableQLeftover: 每隔30秒启动一次，查看pod 最近一次调度时间是否已经超过60 若是则移动到activeQ 或者backoffQ.

func (p *PriorityQueue) flushUnschedulableQLeftover() {
	p.lock.Lock()
	defer p.lock.Unlock()

	var podsToMove []*framework.QueuedPodInfo
	currentTime := p.clock.Now()
	for _, pInfo := range p.unschedulableQ.podInfoMap {
		lastScheduleTime := pInfo.Timestamp
		// 距离上次调度时间是否超过60秒
		if currentTime.Sub(lastScheduleTime) > unschedulableQTimeInterval {
			podsToMove = append(podsToMove, pInfo)
		}
	}

	if len(podsToMove) > 0 {
		// 移动到activeQ 或者backoffQ
		p.movePodsToActiveOrBackoffQueue(podsToMove, UnschedulableTimeout)
	}
}

如图pod 在kube-scheduler的调度周期在这里插入图片描述

active queue

在这个队列默认按照优先度的大小进行排序，也可以通过QueueSort 插件进行扩展。每当新建一个pod如果spec.nodeName 为空，它将会被加入到队列中。每一个调度循环都会取出该队列的第一个pod进行调度，经过调度算法出现任何失败都会进入Unschedulable queue. 或者在同一时间接收到moveRequest 也会被调度到backOffQ 。如果调度过程没有任何错误，则将该pod从队列中删除。
kube-scheduler启动时也会启动informer，来监听pod的各种事件。例如监听到了pod 添加事件，pod将会将其加入到ActiveQ 中。
kubernetes/pkg/scheduler/eventhandlers.go

func addAllEventHandlers(
	sched *Scheduler,
	informerFactory informers.SharedInformerFactory,
	podInformer coreinformers.PodInformer,
) {
	 spc.nodeName 为空的pod
	podInformer.Informer().AddEventHandler(
		cache.FilteringResourceEventHandler{
			FilterFunc: func(obj interface{}) bool {
				switch t := obj.(type) {
				case *v1.Pod:
				    // 判断spc.nodeName 字段是否为空
					return assignedPod(t)
				case cache.DeletedFinalStateUnknown:
					if pod, ok := t.Obj.(*v1.Pod); ok {
						return assignedPod(pod)
					}
					utilruntime.HandleError(fmt.Errorf("unable to convert object %T to *v1.Pod in %T", obj, sched))
					return false
				default:
					utilruntime.HandleError(fmt.Errorf("unable to handle object in %T: %T", sched, obj))
					return false
				}
			},
			Handler: cache.ResourceEventHandlerFuncs{
			    // pod 添加事件
				AddFunc:    sched.addPodToCache,
				// pod 更新事件
				UpdateFunc: sched.updatePodInCache,
				// pod 删除事件
				DeleteFunc: sched.deletePodFromCache,
			},
		},
	)
	// spc.nodeName 不为空， 且指定了调度器
	podInformer.Informer().AddEventHandler(
		cache.FilteringResourceEventHandler{
			FilterFunc: func(obj interface{}) bool {
				switch t := obj.(type) {
				case *v1.Pod:
					return !assignedPod(t) && responsibleForPod(t, sched.Profiles)
				case cache.DeletedFinalStateUnknown:
					if pod, ok := t.Obj.(*v1.Pod); ok {
						return !assignedPod(pod) && responsibleForPod(pod, sched.Profiles)
					}
					utilruntime.HandleError(fmt.Errorf("unable to convert object %T to *v1.Pod in %T", obj, sched))
					return false
				default:
					utilruntime.HandleError(fmt.Errorf("unable to handle object in %T: %T", sched, obj))
					return false
				}
			},
			Handler: cache.ResourceEventHandlerFuncs{
				AddFunc:    sched.addPodToSchedulingQueue,
				UpdateFunc: sched.updatePodInSchedulingQueue,
				DeleteFunc: sched.deletePodFromSchedulingQueue,
			},
		},
	)

	...
}

backoff queue

该队列是保证一个pod调度失败后连续的重试添加了事件间隔得到缓冲。backoff 最短的pod将会在队列的最前面。失败次数的越多backoff的时长越大。该队列中的pod会通过上面所说的 flushBackoffQCompleted 重新回到activeQ 中。
backoff 的时长算法是根据默认时长x 失败次数y， x+2^y 计算出来的。
例如一个pod 重试了3次默认时长为1s,那么它将需要等待9s 1+2^3 = 9s
当然backoff 不会超过最大值默认配置是10s.

// getBackoffTime returns the time that podInfo completes backoff
func (p *PriorityQueue) getBackoffTime(podInfo *framework.QueuedPodInfo) time.Time {
   duration := p.calculateBackoffDuration(podInfo)
   backoffTime := podInfo.Timestamp.Add(duration)
   return backoffTime
}

// calculateBackoffDuration is a helper function for calculating the backoffDuration
// based on the number of attempts the pod has made.
func (p *PriorityQueue) calculateBackoffDuration(podInfo *framework.QueuedPodInfo) time.Duration {
   duration := p.podInitialBackoffDuration
   for i := 1; i < podInfo.Attempts; i++ {
   	duration = duration * 2
   	if duration > p.podMaxBackoffDuration {
   		return p.podMaxBackoffDuration
   	}
   }
   return duration
}

unschedulable queue

这里记录了所有调度失败的pod(未接收到moveRequest 请求)。

move request

move request 会触发一个事件负责将pod充unschedulable queue 移动到backoff queue 或者active queue。集群事件将会异步触发一个事件将所有处于该调度的pod重新可以调度。集群事件包括：pod本身改变，pv,pvc ,storage class, CSI node 的变化。例如一个pod A正在被调度，另外一个和A亲和度匹配的pod B在unscheduled queue 中，那么B将会通过move request 重新回到 ActiveQ 重新尝试调度。
